L’embrayage hydraulique est un système qui remplace la commande mécanique par câble traditionnelle. Il utilise un liquide sous pression pour transmettre l’effort de la pédale vers le mécanisme d’embrayage. Ce dispositif se compose d’un cylindre émetteur relié à la pédale, d’un cylindre récepteur connecté à la butée, et de canalisations remplies de liquide hydraulique. Le fonctionnement repose sur le principe de Pascal : la pression appliquée sur le liquide se transmet uniformément dans tout le circuit. Ce système offre une souplesse accrue et élimine les problèmes de câble tendu ou cassé.
Comment fonctionne un embrayage hydraulique
Quand vous appuyez sur la pédale d’embrayage, le cylindre émetteur génère une pression hydraulique. Cette pression se propage instantanément dans le liquide jusqu’au cylindre récepteur, qui actionne alors la butée d’embrayage. La butée pousse sur le diaphragme du mécanisme, ce qui libère le disque d’embrayage et interrompt la transmission de puissance entre le moteur et la boîte de vitesses.
Le système hydraulique nécessite un liquide spécifique, généralement du DOT 4 ou DOT 5.1, identique à celui utilisé pour les freins. La qualité et le niveau de ce liquide sont essentiels au bon fonctionnement. Un circuit correctement entretenu garantit une pédale souple et une action précise lors des changements de vitesse.
L’un des grands avantages de ce système réside dans sa capacité d’auto-ajustement. Contrairement aux câbles qui s’étirent avec le temps, l’hydraulique compense automatiquement l’usure du disque d’embrayage et du mécanisme. Cela maintient le point de patinage constant tout au long de la durée de vie des composants.
Pièces et composants nécessaires

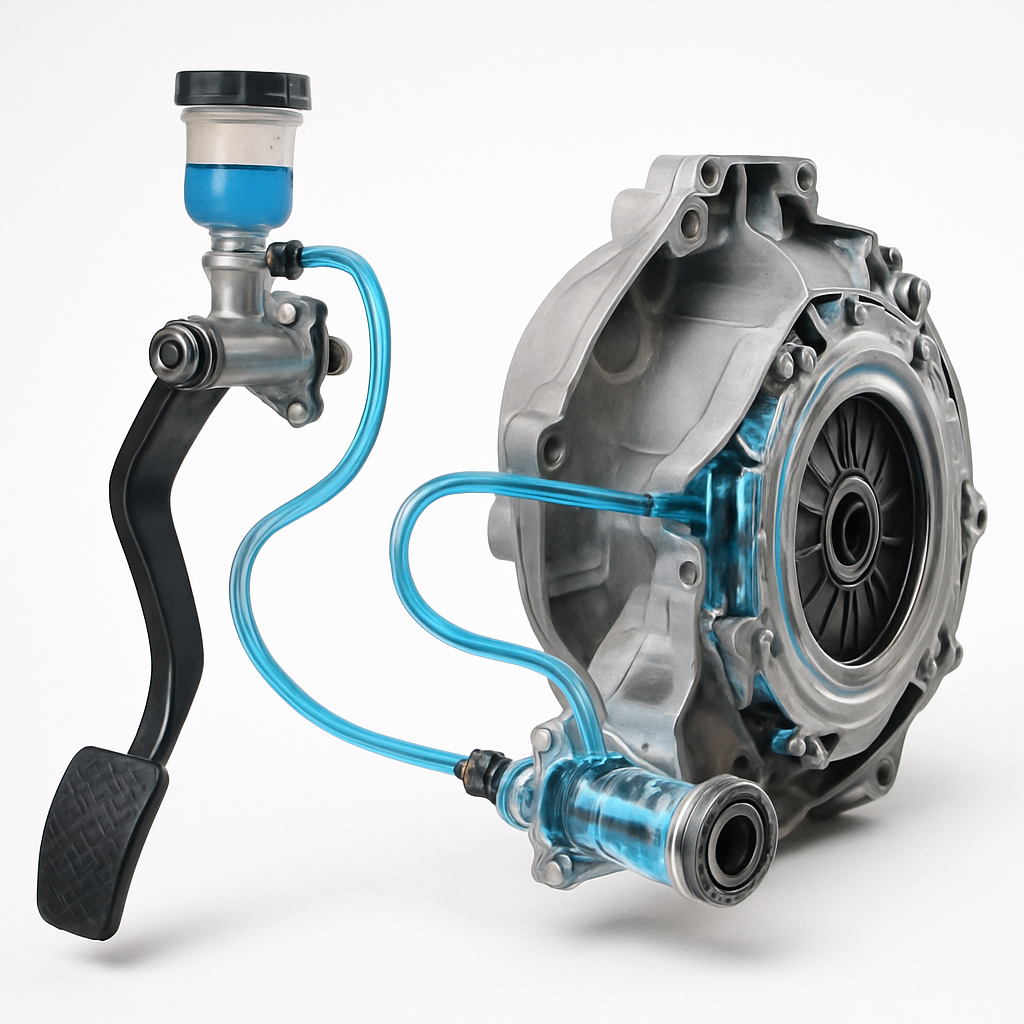

Un système d’embrayage hydraulique comprend plusieurs éléments interdépendants. Chaque pièce joue un rôle spécifique dans la chaîne de transmission de l’effort.
Composants principaux
- Cylindre émetteur : fixé sur la pédale d’embrayage, il convertit le mouvement mécanique en pression hydraulique
- Cylindre récepteur d’embrayage : monté sur la boîte de vitesses, il transforme la pression en mouvement mécanique
- Butée d’embrayage : actionne le diaphragme du mécanisme pour désolidariser le disque
- Canalisations rigides et flexibles : transportent le liquide sous pression entre les cylindres
- Liquide hydraulique : assure la transmission de la pression, généralement du DOT 4
- Réservoir : contient la réserve de liquide, souvent partagé avec le circuit de freinage
Outils pour l’entretien
- Clés plates et douilles adaptées à votre véhicule
- Pompe à vide ou kit de purge manuel
- Récipient transparent pour récupérer le liquide usagé
- Gants de protection nitrile résistants au liquide
- Bidon de liquide hydraulique neuf (DOT 4 minimum)
- Clé dynamométrique pour le serrage précis
Conseil professionnel : Vérifiez toujours la référence exacte du cylindre récepteur dans la documentation technique de votre véhicule. Les dimensions et fixations varient considérablement selon les modèles, même au sein d’une même marque.
Précautions de sécurité avant toute intervention
Le liquide hydraulique est corrosif et peut endommager la peinture, les pièces en plastique et la peau. Portez systématiquement des gants de protection et des lunettes de sécurité. Travaillez dans un espace bien aéré car les vapeurs peuvent être irritantes.
Avant toute manipulation, coupez le contact et débranchez la batterie pour éviter tout court-circuit. Placez votre véhicule sur une surface plane et stable. Si vous devez travailler sous le véhicule, utilisez des chandelles homologuées, jamais uniquement un cric.
Gardez un extincteur à proximité. Le liquide hydraulique n’est pas inflammable mais peut favoriser la combustion. Ne fumez jamais pendant l’intervention et éloignez toute source de chaleur excessive.
Préparez un récipient pour récupérer le liquide usagé. Ce dernier ne doit jamais être jeté dans les égouts ou la nature. Apportez-le dans un centre de collecte agréé ou chez votre garagiste qui se chargera du recyclage.
Symptômes d’un embrayage hydraulique défectueux
Plusieurs signaux d’alerte indiquent un dysfonctionnement du système hydraulique. Une pédale d’embrayage molle ou spongieuse révèle généralement la présence d’air dans le circuit. À l’inverse, une pédale dure qui nécessite beaucoup d’effort traduit souvent un problème au niveau du cylindre émetteur ou une canalisation bouchée.
Si la pédale reste collée au plancher après l’avoir enfoncée, le cylindre récepteur est probablement défaillant. Un point de patinage qui change de position ou devient imprécis suggère une fuite de liquide quelque part dans le système. Vous remarquerez peut-être aussi des difficultés à passer les vitesses, surtout au démarrage à froid.
Des bruits inhabituels comme des grincements ou des craquements lors de l’utilisation de la pédale nécessitent une inspection immédiate. Vérifiez également le niveau du réservoir de liquide hydraulique. Une baisse progressive signale une fuite qu’il faut localiser rapidement.
L’apparition de taches humides sous le véhicule, notamment près de la boîte de vitesses, confirme une fuite au niveau du cylindre récepteur. Une inspection visuelle des canalisations peut révéler des traces de liquide, des fissures ou des zones corrodées nécessitant un remplacement.
Diagnostic selon les mécaniciens de piecesauto-pro.fr
Nos spécialistes recommandent une approche méthodique pour identifier l’origine du problème. Commencez par contrôler le niveau et l’aspect du liquide dans le réservoir. Un liquide foncé ou trouble doit être remplacé immédiatement. Ensuite, faites actionner la pédale par un assistant pendant que vous observez le comportement du cylindre récepteur. Toute fuite visible nécessite un remplacement de la pièce défectueuse.
Si aucune fuite n’est détectable mais que la pédale reste molle, l’air s’est infiltré dans le circuit. Une purge complète résoudra ce problème dans la majorité des cas. Testez également l’état de la butée d’embrayage car son usure peut créer des symptômes similaires.
Procédure complète de purge de l’embrayage hydraulique
La purge élimine l’air emprisonné dans le circuit hydraulique. Cet air compressible altère la transmission de pression et rend la pédale spongieuse. L’opération nécessite de la patience et de la rigueur pour obtenir un résultat optimal.
Étape 1 : Préparation du véhicule
Garez le véhicule sur un sol plat et serrez le frein à main. Ouvrez le capot et localisez le réservoir de liquide hydraulique. Sur certains véhicules, l’embrayage partage le même réservoir que les freins. Vérifiez le niveau et complétez si nécessaire avec du liquide neuf adapté. Ne mélangez jamais différents types de liquide.
Étape 2 : Localisation du point de purge
Le vis de purge se trouve sur le cylindre récepteur, généralement fixé sur le carter de la boîte de vitesses. Accédez-y depuis le dessous du véhicule. Nettoyez soigneusement la zone autour de la vis pour éviter que des impuretés ne pénètrent dans le circuit lors de l’ouverture.
Étape 3 : Connexion du matériel de purge
Branchez un tuyau transparent sur la vis de purge. Plongez l’autre extrémité dans un récipient transparent contenant un peu de liquide neuf. Cette méthode empêche l’air de remonter dans le circuit pendant l’opération. Préparez votre pompe à vide si vous utilisez cette méthode alternative.
Étape 4 : Purge proprement dite
Demandez à un assistant d’appuyer fermement sur la pédale d’embrayage et de la maintenir enfoncée. Dévissez légèrement la vis de purge d’un quart de tour. Le liquide s’écoulera dans le tuyau, souvent accompagné de bulles d’air. Quand le flux s’arrête, resserrez la vis avant que votre assistant ne relâche la pédale. Répétez cette séquence jusqu’à ce qu’aucune bulle n’apparaisse dans le liquide.
Surveillez constamment le niveau dans le réservoir. Ne le laissez jamais descendre en dessous du minimum car cela réintroduirait de l’air dans le système. Complétez régulièrement avec du liquide neuf.
Étape 5 : Vérification finale
Une fois la purge terminée, serrez définitivement la vis de purge au couple recommandé par le constructeur. Remplissez le réservoir jusqu’au niveau maximal. Actionnez la pédale plusieurs fois pour vérifier sa fermeté. Elle doit reprendre sa position initiale rapidement et offrir une résistance constante sur toute sa course.
Démarrez le moteur et testez les passages de vitesse. Ils doivent s’effectuer sans à-coups ni résistance anormale. Inspectez une dernière fois tous les raccords pour détecter d’éventuelles fuites. Effectuez un essai routier pour valider le bon fonctionnement dans des conditions réelles.
Astuce des professionnels : Pour les systèmes particulièrement récalcitrants, laissez le véhicule au repos plusieurs heures après la purge. Les micro-bulles remonteront naturellement vers le réservoir. Effectuez ensuite une seconde purge courte pour éliminer ces dernières traces d’air.
Pannes fréquentes et leurs solutions
Les fuites représentent la défaillance la plus courante. Les joints toriques du cylindre émetteur se dégradent avec le temps et la chaleur. Leur remplacement nécessite le démontage complet du cylindre et une purge complète du système. Vérifiez aussi l’état des canalisations rigides qui peuvent se fissurer suite aux vibrations.
Le cylindre récepteur subit des contraintes importantes car il est exposé à la chaleur de la boîte de vitesses. Son piston peut se gripper ou ses joints peuvent fuir. Dans ce cas, le remplacement complet s’impose. Profitez-en pour vérifier l’état du kit d’embrayage complet si le kilométrage est élevé.
L’usure de la butée hydraulique provoque des bruits caractéristiques et peut finir par bloquer le mécanisme. Cette pièce s’use progressivement et nécessite un remplacement préventif lors du changement d’embrayage. Attendre sa défaillance totale risque d’endommager le diaphragme du mécanisme.
La contamination du liquide hydraulique par l’humidité abaisse son point d’ébullition et favorise la corrosion interne. Un liquide doit être changé tous les deux ans même si le système semble fonctionner correctement. Cette maintenance préventive évite des réparations coûteuses.
Erreurs à éviter absolument
Ne réutilisez jamais du liquide hydraulique usagé. Sa composition chimique se dégrade avec l’usage et il contient des particules microscopiques qui endommageraient les cylindres. Utilisez toujours du liquide neuf provenant d’un bidon scellé.
N’utilisez pas de liquide de frein DOT 5 à base de silicone dans un système conçu pour du DOT 4 glycol. Ces deux types ne sont pas compatibles et leur mélange détruirait tous les joints du circuit. Consultez le carnet d’entretien pour connaître la spécification exacte.
Évitez de serrer excessivement les raccords et la vis de purge. Le couple de serrage recommandé suffit à assurer l’étanchéité. Un serrage exagéré risque d’endommager les filetages, surtout sur les pièces en aluminium. Utilisez toujours une clé dynamométrique pour les interventions importantes.
Ne négligez pas les fuites mineures en pensant qu’elles sont sans conséquence. Une goutte par jour représente un litre perdu par an, mais surtout, elle signale une dégradation progressive qui s’aggravera rapidement. Traitez immédiatement toute trace d’humidité suspecte.
N’oubliez pas de protéger la carrosserie lors de la manipulation du liquide. Quelques gouttes suffisent à attaquer la peinture. Si un contact se produit, rincez abondamment à l’eau claire dans les secondes qui suivent.
Quand faut-il remplacer les composants
Le cylindre émetteur montre généralement des signes de faiblesse vers 100 000 kilomètres. Une pédale qui devient progressivement plus molle ou qui perd de sa réactivité annonce sa fin de vie prochaine. N’attendez pas la panne complète qui vous immobiliserait.
Le cylindre récepteur dure habituellement autant que l’embrayage lui-même, soit entre 120 000 et 180 000 kilomètres selon votre style de conduite. Lors du remplacement de l’embrayage, changez systématiquement le cylindre récepteur et la butée. Le coût additionnel reste modéré comparé à une intervention ultérieure nécessitant la dépose complète de la boîte.
Les canalisations hydrauliques se détériorent rarement mais méritent une inspection lors de chaque intervention sur le système. Cherchez les traces de frottement, les zones corrodées ou les flexibles craquelés. Une canalisation qui montre ces signes doit être remplacée préventivement.
Le liquide hydraulique exige un remplacement tous les deux ans ou 40 000 kilomètres. Cette maintenance simple préserve l’ensemble du système en évacuant l’humidité accumulée et les particules d’usure microscopiques. Un liquide propre garantit la longévité de tous les composants.
Vision des experts piecesauto-pro.fr sur la maintenance préventive
Nos techniciens insistent sur l’importance du remplacement groupé des éléments d’usure. Quand vous changez l’embrayage, investissez dans un kit complet incluant le cylindre récepteur, la butée et le liquide neuf. Cette approche globale évite une seconde intervention coûteuse quelques milliers de kilomètres plus tard. Le gain en fiabilité et en tranquillité justifie largement la dépense initiale légèrement supérieure.
Entretien complémentaire à réaliser simultanément
Profitez de l’intervention sur l’embrayage hydraulique pour inspecter d’autres éléments accessibles. Vérifiez l’état du mécanisme d’embrayage et du volant moteur. Des marques de surchauffe ou une surface irrégulière nécessitent un remplacement.
Contrôlez les silent-blocs moteur qui influencent directement la transmission des vibrations vers la pédale. Des silents-blocs fatigués peuvent créer des sensations anormales qui masquent ou amplifient les symptômes d’un problème d’embrayage.
Examinez le câble d’accélérateur s’il n’est pas électronique. Un câble grippé peut perturber la conduite et faire croire à un problème d’embrayage. Lubrifiez ou remplacez-le si nécessaire pour retrouver une réponse franche de l’accélérateur.
Inspectez l’état général du système de freinage puisque vous avez manipulé le liquide hydraulique. Vérifiez l’épaisseur des plaquettes, l’état des disques et la présence de fuites sur les étriers. Cette vérification croisée optimise votre temps d’intervention.
Coût des pièces et de la main-d’œuvre
Le prix d’un cylindre émetteur varie entre 30 et 120 euros selon la marque et le modèle de véhicule. Les versions pour voitures haut de gamme ou sportives atteignent parfois 200 euros. Privilégiez les marques reconnues qui garantissent la qualité des joints et la précision d’usinage.
Un cylindre récepteur coûte généralement entre 40 et 150 euros. Les modèles avec butée intégrée sont plus onéreux mais simplifient le montage. Comptez 2 à 4 heures de main-d’œuvre en garage pour le remplacement complet, soit 150 à 400 euros supplémentaires.
Une simple purge de l’embrayage hydraulique représente environ 30 à 60 euros en atelier. Cette opération dure une trentaine de minutes pour un professionnel équipé. Le coût reste modeste mais garantit un travail méthodique sans introduction d’air dans le circuit.
Le remplacement complet d’un kit d’embrayage incluant le cylindre récepteur et la main-d’œuvre oscille entre 600 et 1200 euros sur un véhicule courant. Les modèles équipés de boîtes robotisées ou de doubles embrayages dépassent facilement 1500 euros. Demandez toujours un devis détaillé avant validation.
Questions fréquentes
Peut-on rouler avec un embrayage hydraulique défectueux ?
Non, c’est fortement déconseillé. Un système défaillant rend les changements de vitesse difficiles voire impossibles, augmentant le risque d’accident. Une panne complète vous immobilisera et nécessitera un dépannage coûteux. Faites réparer dès les premiers symptômes.
Combien de temps dure une purge d’embrayage hydraulique ?
Une purge correctement réalisée prend environ 30 à 45 minutes. Cette durée inclut la préparation, la purge proprement dite et les vérifications finales. Prévoyez davantage si vous intervenez pour la première fois ou sur un système complexe.
Le liquide d’embrayage est-il le même que celui des freins ?
Oui, dans la majorité des cas. Les deux circuits utilisent du liquide DOT 4 ou DOT 5.1. Certains véhicules partagent même le même réservoir. Vérifiez toujours les spécifications constructeur avant de compléter ou remplacer le liquide.
Pourquoi ma pédale d’embrayage est-elle dure ?
Une pédale dure indique généralement un cylindre émetteur grippé ou une canalisation partiellement obstruée. Plus rarement, le problème provient d’un diaphragme de mécanisme cassé. Un diagnostic professionnel identifiera précisément la cause et évitera un remplacement de pièce inutile.
Faut-il changer le cylindre récepteur à chaque embrayage ?
C’est fortement recommandé. Le cylindre récepteur subit les mêmes contraintes que l’embrayage et sa durée de vie est similaire. Le remplacer préventivement évite une défaillance ultérieure nécessitant la dépose complète de la boîte de vitesses.
L’entretien régulier de votre embrayage hydraulique garantit des changements de vitesse précis et une durée de vie optimale du système de transmission. Un contrôle annuel du niveau de liquide et une purge lors de chaque intervention majeure maintiennent les performances d’origine. En choisissant des pièces détachées de qualité et en respectant les procédures recommandées, vous bénéficierez d’un embrayage fiable pendant de nombreuses années.
