Une transmission automatique fonctionne en utilisant un convertisseur de couple et un système hydraulique pour changer les rapports de vitesse sans intervention du conducteur. Le converteur transmet la puissance du moteur à la boîte via un fluide sous pression, tandis que des embrayages multidisques et des trains épicycloïdaux sélectionnent automatiquement le rapport optimal selon la vitesse et la charge du véhicule.
La transmission automatique représente l’une des innovations majeures dans l’automobile moderne. Contrairement à une boîte manuelle où le conducteur sélectionne chaque rapport, la boîte automatique gère ces changements de manière autonome. Ce système complexe combine mécanique de précision, hydraulique sophistiquée et électronique moderne pour offrir une conduite plus confortable et accessible.

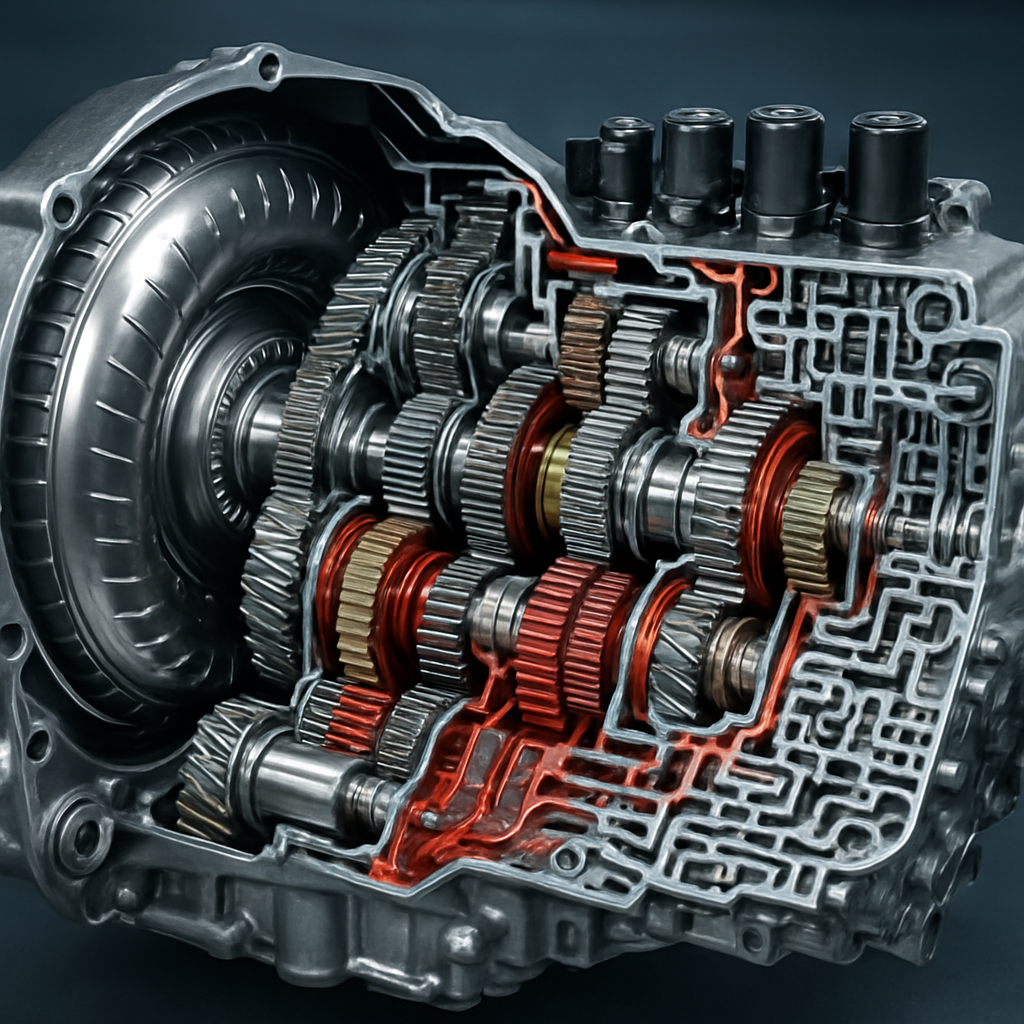

Composants principaux d’une transmission automatique
La transmission automatique se compose de plusieurs éléments essentiels qui travaillent ensemble de façon coordonnée. Chaque composant joue un rôle spécifique dans la transmission de puissance et la sélection des rapports.
Le convertisseur de couple remplace l’embrayage traditionnel. Il utilise deux turbines immergées dans l’huile de transmission pour transférer la rotation du moteur vers la boîte. Ce composant permet au moteur de tourner même lorsque le véhicule est à l’arrêt, éliminant ainsi le risque de calage.
Les trains épicycloïdaux constituent le cœur mécanique de la transmission. Ces ensembles d’engrenages planétaires permettent d’obtenir différents rapports de démultiplication dans un espace compact. Chaque train comprend un pignon central, des satellites et une couronne dentée.
Les embrayages multidisques et les bandes de frein activent ou bloquent certains éléments des trains épicycloïdaux. Commandés hydrauliquement, ils permettent de sélectionner le rapport de vitesse approprié en fonction des conditions de conduite.
Le corps de valve agit comme le cerveau hydraulique de la transmission. Ce réseau complexe de canaux, de soupapes et de ressorts dirige l’huile sous pression vers les différents embrayages et pistons pour effectuer les changements de rapport.
Conseil de nos mécanistes chez Piecesauto-pro : Vérifiez régulièrement le niveau et la couleur du liquide de transmission. Un liquide brun foncé ou une odeur de brûlé indiquent une usure excessive nécessitant un entretien immédiat.
Principe de fonctionnement du convertisseur de couple
Le convertisseur de couple constitue l’élément distinctif d’une boîte automatique classique. Son fonctionnement repose sur un principe hydraulique ingénieux qui permet de transmettre la puissance tout en absorbant les variations de régime moteur.
À l’intérieur du convertisseur, trois éléments principaux interagissent : la pompe (reliée au moteur), la turbine (reliée à la boîte) et le stator (fixe ou libre selon les conditions). Lorsque le moteur tourne, la pompe projette l’huile vers la turbine, créant ainsi une transmission de couple par force centrifuge.
Le stator redirige l’huile qui revient de la turbine vers la pompe avec un angle optimal, multipliant ainsi le couple transmis. Cette multiplication peut atteindre 2 à 3 fois le couple moteur au démarrage, permettant des accélérations franches sans effort particulier.
À vitesse stabilisée, la pompe et la turbine tournent presque à la même vitesse. Un embrayage de verrouillage (lock-up) peut alors connecter mécaniquement le moteur à la boîte pour éliminer le glissement résiduel et améliorer le rendement énergétique.
Système hydraulique et changements de rapports
Le système hydraulique d’une transmission automatique fonctionne avec une pression d’huile comprise entre 5 et 20 bars. Cette pression, générée par une pompe à huile, est modulée et dirigée selon les besoins par le corps de valve.
Chaque changement de rapport résulte d’une séquence hydraulique précise. Le corps de valve reçoit des informations sur la vitesse du véhicule, la position de l’accélérateur et le régime moteur. En fonction de ces paramètres, il active certains embrayages tout en en désactivant d’autres.
Cette transition doit être parfaitement synchronisée pour éviter les à-coups. Un embrayage ne peut être relâché que lorsque le suivant commence à s’engager, créant ainsi un chevauchement temporaire appelé « shift overlap ». La durée de ce chevauchement, généralement de quelques millisecondes, détermine la douceur du passage de vitesse.
Les transmissions modernes utilisent des électrovannes commandées par un calculateur électronique. Ces valves proportionnelles permettent un contrôle plus précis de la pression hydraulique et des temps de passage, améliorant considérablement la qualité des changements de rapport.
Gestion électronique et cartographie
Les transmissions automatiques contemporaines intègrent un calculateur électronique sophistiqué qui pilote les électrovannes. Ce module analyse en permanence de nombreuses données pour optimiser les passages de vitesse.
Le calculateur prend en compte la vitesse du véhicule, l’accélération, la température d’huile, le régime moteur et même l’inclinaison de la route. Il adapte sa stratégie de passage selon le style de conduite détecté, offrant un comportement plus sportif lors d’accélérations franches ou plus économique en conduite souple.
La cartographie adaptative permet à la transmission d’apprendre les habitudes du conducteur. Sur plusieurs centaines de kilomètres, elle ajuste ses points de passage pour correspondre au style de conduite préféré, créant ainsi une expérience personnalisée.
Certaines transmissions proposent des modes de conduite sélectionnables : Eco, Normal, Sport, voire Manuel. Chaque mode modifie les seuils de passage et la réactivité de l’accélérateur, transformant le comportement du véhicule sans modification mécanique.
Notre expertise Piecesauto-pro : Les problèmes électroniques représentent désormais 40% des pannes de boîtes automatiques modernes. Un diagnostic avec un outil de lecture de codes défauts spécifique est indispensable avant toute intervention mécanique.
Types de transmissions automatiques
Plusieurs architectures de transmissions automatiques coexistent aujourd’hui, chacune avec ses caractéristiques et avantages spécifiques.
La transmission à convertisseur classique reste la plus répandue. Elle offre un excellent compromis entre confort, fiabilité et capacité à encaisser des couples élevés. Les versions modernes comportent de 6 à 10 rapports pour optimiser consommation et performances.
La transmission CVT (Continuously Variable Transmission) utilise deux poulies à diamètre variable reliées par une courroie ou une chaîne. Elle offre un nombre infini de rapports, maintenant le moteur constamment dans sa plage de rendement optimal. Son fonctionnement linéaire déroute parfois les conducteurs habitués aux transmissions conventionnelles.
La boîte à double embrayage (DCT ou DSG) combine les avantages du manuel et de l’automatique. Deux embrayages gèrent alternativement les rapports pairs et impairs, permettant des passages ultra-rapides sans interruption de couple. Cette technologie équipe de nombreux véhicules sportifs et compacts modernes.
Les transmissions robotisées simples utilisent des actionneurs électriques sur une boîte manuelle. Moins coûteuses, elles présentent néanmoins des passages de vitesse plus brusques, limitant leur usage aux petits véhicules urbains.
Entretien et fluide de transmission
L’entretien d’une transmission automatique repose principalement sur le remplacement périodique du liquide de transmission. Ce fluide spécialisé assure lubrification, refroidissement, nettoyage et pression hydraulique.
Contrairement aux idées reçues, l’huile de transmission n’est pas éternelle. Les constructeurs recommandent généralement un remplacement entre 60 000 et 120 000 km, selon l’utilisation. Une conduite urbaine intensive, le remorquage ou les températures extrêmes accélèrent la dégradation du fluide.
Le filtre de transmission doit également être changé régulièrement. Situé dans le carter d’huile, il retient les particules métalliques et les résidus d’embrayages. Un filtre colmaté réduit la pression hydraulique et provoque des passages de vitesse retardés ou brusques.
Les signes de dégradation du liquide incluent une couleur brun foncé (au lieu de rouge translucide), une odeur de brûlé, ou la présence de particules métalliques. Ces symptômes indiquent une usure interne nécessitant une intervention rapide pour éviter des dommages coûteux.
Signes de dysfonctionnement
Plusieurs symptômes révèlent un problème de transmission automatique. Leur détection précoce permet souvent d’éviter des réparations majeures.
Les à-coups lors des passages constituent le signe le plus fréquent. Une transition brutale entre les rapports peut indiquer un embrayage usé, une pression hydraulique insuffisante, ou un problème de synchronisation électronique.
Un patinage se manifeste par une montée du régime moteur sans accélération correspondante. Ce phénomène révèle généralement des embrayages usés ou un niveau d’huile insuffisant.
Des bruits inhabituels comme des grincements, claquements ou ronflements peuvent provenir du convertisseur de couple, des roulements ou des engrenages. Un diagnostic sonore précis nécessite l’expertise d’un spécialiste.
Le refus de passer certains rapports ou le blocage en mode dégradé indiquent souvent un problème électronique, une électrovanne défaillante, ou un capteur défectueux. Un diagnostic électronique avec un outil professionnel s’impose.
Une fuite d’huile sous le véhicule nécessite une inspection immédiate. Les joints d’étanchéité, le carter ou les conduites hydrauliques peuvent être en cause. Rouler avec un niveau d’huile bas endommage rapidement les composants internes.
Avantages et inconvénients
La transmission automatique présente de nombreux atouts qui expliquent son succès croissant, particulièrement en France où elle équipe désormais plus de 40% des véhicules neufs vendus.
Le principal avantage reste le confort de conduite. L’absence de pédale d’embrayage réduit la fatigue, particulièrement dans les embouteillages urbains. La conduite devient plus intuitive, permettant au conducteur de se concentrer sur la circulation plutôt que sur les changements de vitesse.
Les transmissions modernes offrent également une consommation optimisée. Grâce à leurs multiples rapports et leur gestion électronique sophistiquée, elles maintiennent le moteur dans sa plage de rendement optimal, rivalisant désormais avec les boîtes manuelles en termes d’économie.
Les performances bénéficient aussi de cette technologie. Les passages ultra-rapides des boîtes à double embrayage surpassent même les conducteurs les plus expérimentés, améliorant les accélérations.
Côté inconvénients, le coût représente le principal frein. Une transmission automatique augmente le prix d’achat d’un véhicule neuf de 1500 à 3000 euros. Les réparations s’avèrent également plus onéreuses qu’une boîte manuelle.
La complexité technique rend l’entretien plus délicat et nécessite des compétences spécifiques. Tous les garages ne disposent pas de l’équipement nécessaire pour diagnostiquer et réparer ces systèmes sophistiqués.
Certains conducteurs regrettent aussi la perte de contrôle sur le comportement du véhicule. Même si les palettes au volant offrent un mode séquentiel, la sensation de pilotage diffère d’une vraie boîte manuelle.
Conduite avec une boîte automatique
Conduire une voiture équipée d’une transmission automatique nécessite quelques adaptations pour les habitués des boîtes manuelles.
Le sélecteur présente généralement les positions suivantes : P (Park) pour le stationnement avec blocage mécanique des roues, R (Reverse) pour la marche arrière, N (Neutral) pour le point mort, et D (Drive) pour la marche avant automatique.
Certaines transmissions proposent des positions supplémentaires comme S (Sport) pour des passages plus tardifs et sportifs, ou des chiffres (3, 2, 1) limitant le rapport maximal pour les descentes ou le remorquage.
Au démarrage, il suffit de maintenir la pédale de frein, de sélectionner D, puis de relâcher progressivement le frein. Le véhicule avance lentement grâce au « creep » du convertisseur, comme un embrayage légèrement engagé.
En conduite, le pied gauche reste au repos. L’utilisation des deux pieds sur une automatique augmente le risque d’appuyer simultanément sur frein et accélérateur, provoquant une usure prématurée de la transmission.
Pour les arrêts courts (feux rouges), il suffit de maintenir le frein en position D. Pour les arrêts prolongés, le passage en N soulage la transmission et réduit la consommation, bien que cela reste optionnel sur les modèles récents.
Questions fréquentes
Puis-je remorquer une voiture automatique ?
Le remorquage d’un véhicule à transmission automatique nécessite des précautions spécifiques. Sans rotation moteur, la pompe à huile ne fonctionne pas, privant les composants de lubrification. Il faut idéalement utiliser un plateau ou surélever les roues motrices. Un remorquage court à faible vitesse reste possible sur certains modèles.
La boîte automatique consomme-t-elle plus qu’une manuelle ?
Les transmissions automatiques modernes à 8 ou 9 rapports consomment désormais autant, voire moins qu’une boîte manuelle. Leur gestion électronique optimise constamment le rapport utilisé. Les anciennes boîtes à 4 rapports pénalisaient effectivement la consommation de 0,5 à 1 litre aux 100 km.
Faut-il mettre au point mort aux feux rouges ?
Ce n’est pas nécessaire pour les arrêts courts. Les transmissions modernes supportent parfaitement de rester en D avec le pied sur le frein. Pour les arrêts prolongés, le passage en N réduit légèrement la consommation et la température d’huile, mais l’impact reste minime.
Quelle est la durée de vie d’une transmission automatique ?
Avec un entretien régulier, une transmission automatique peut durer 300 000 km ou plus. Le remplacement du liquide tous les 60 à 80 000 km constitue la clé de la longévité. Les boîtes mal entretenues montrent des signes de faiblesse dès 150 000 km.
Peut-on pousser une voiture automatique pour la démarrer ?
Non, il est impossible de démarrer une voiture automatique en la poussant. Le convertisseur de couple nécessite que le moteur tourne pour transmettre la puissance. En cas de batterie déchargée, seuls des câbles de démarrage ou un booster fonctionnent.
La transmission automatique représente un système mécanique et électronique remarquablement sophistiqué qui transforme l’expérience de conduite. Sa maîtrise des principes hydrauliques, couplée à une gestion électronique avancée, offre aujourd’hui des performances et une efficacité autrefois inimaginables. Un entretien préventif avec des pièces détachées de qualité garantit la fiabilité et la longévité de ce composant essentiel du véhicule moderne.
