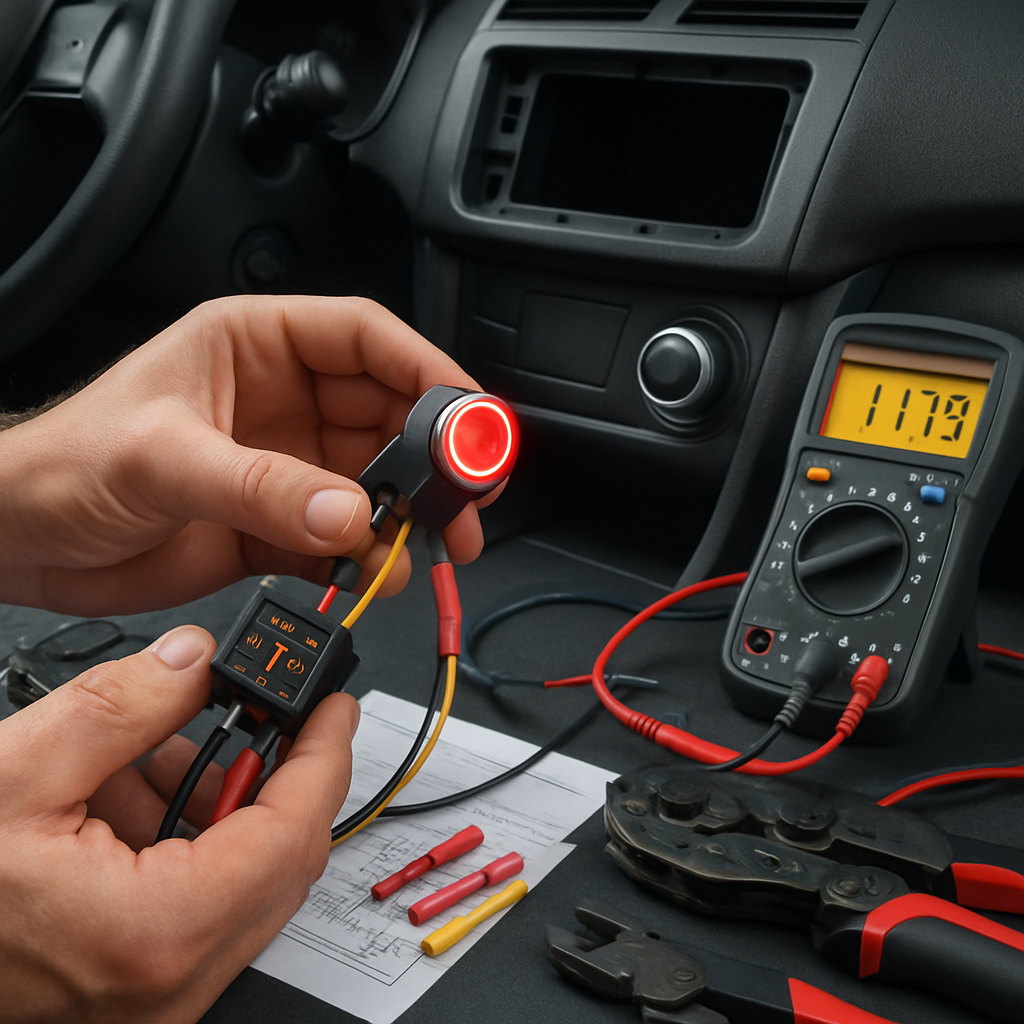

Pour câbler un bouton-poussoir de démarrage, vous devrez identifier le circuit d’allumage de votre véhicule, installer le bouton dans un emplacement accessible, connecter les fils au démarreur et au contacteur d’allumage, puis intégrer un relais de sécurité. Cette modification nécessite des compétences en électricité automobile, des outils de base et des connecteurs appropriés pour garantir un fonctionnement fiable et sécurisé.
Outils et pièces nécessaires
Avant de commencer l’installation d’un bouton-poussoir de démarrage, il faut rassembler tout le matériel indispensable. Cette préparation vous évitera des interruptions durant le travail et garantira une installation professionnelle.
Pièces nécessaires
- Bouton-poussoir de démarrage (compatible avec votre véhicule)
- Relais automobile 12V (40A minimum)
- Porte-fusible avec fusible 20A
- Connecteurs électriques étanches
- Gaine thermorétractable
- Fil électrique automobile calibre 14-16 AWG (rouge, noir, jaune)
- Cosses de raccordement
- Interrupteur à clé (pour la sécurité)
Outils requis
- Multimètre numérique
- Pince à dénuder
- Pince à sertir
- Tournevis cruciforme et plat
- Perceuse avec forets adaptés
- Testeur de circuit automobile
- Ruban isolant électrique
- Lampe d’inspection
Conseil de pro: Assurez-vous que le bouton-poussoir choisi possède une résistance à l’humidité et une certification IP67 pour éviter les dysfonctionnements liés à l’infiltration d’eau dans l’habitacle.
Précautions de sécurité
Travailler sur le système électrique d’un véhicule comporte des risques. Il est primordial de respecter certaines précautions pour éviter les courts-circuits, les incendies ou les dommages au calculateur.
- Débranchez toujours la batterie avant toute intervention électrique
- Portez des gants isolants et des lunettes de protection
- Travaillez dans un espace bien ventilé et bien éclairé
- Utilisez un extincteur à proximité en cas d’étincelle
- Ne fumez jamais près de la batterie ou des composants électriques
- Consultez le schéma électrique spécifique à votre véhicule
- Vérifiez l’absence de tension avant de manipuler les fils
Nos mécaniciens chez Autopartspro recommandent vivement de photographier chaque étape du démontage pour faciliter le remontage. Cette pratique a sauvé de nombreux projets d’installation complexes.
Étape 1: Localiser et comprendre le circuit d’allumage
La première étape consiste à identifier les différents circuits impliqués dans le système de démarrage. Sur la plupart des véhicules modernes, vous trouverez quatre circuits principaux: l’alimentation constante, le circuit d’accessoires, le circuit d’allumage et le circuit de démarreur.
Consultez le manuel de service de votre véhicule pour localiser le contacteur d’allumage. Il se trouve généralement derrière la colonne de direction. Utilisez votre multimètre pour identifier chaque fil selon sa fonction.
Le fil d’alimentation principale est habituellement rouge et provient directement de la batterie. Le fil du démarreur, souvent jaune ou violet, active le solénoïde lorsque la clé est tournée en position démarrage. Le fil d’accessoires alimente la radio et les vitres électriques. Enfin, le fil d’allumage fournit l’énergie aux bobines d’allumage et au calculateur moteur.
Tracez un schéma de connexion avant de débrancher quoi que ce soit. Cette cartographie vous servira de guide tout au long de l’installation et préviendra les erreurs coûteuses.
Étape 2: Débrancher la batterie et préparer l’emplacement
Commencez par débrancher la borne négative de la batterie avec une clé à molette. Attendez au moins 15 minutes pour que les condensateurs des systèmes électroniques se déchargent complètement.
Choisissez l’emplacement du bouton-poussoir. Les emplacements populaires incluent le tableau de bord central, près du volant, ou à la place de l’ancien contacteur. L’emplacement doit être facilement accessible mais pas évident pour dissuader le vol.
Mesurez le diamètre du bouton et percez un trou approprié dans le tableau de bord. Utilisez d’abord un foret de petit diamètre puis agrandissez progressivement pour éviter de fissurer le plastique. Ébavurez les bords avec du papier de verre fin.
Selon notre expérience chez Autopartspro, installer le bouton dans une zone existante comme un emplacement de commutateur inutilisé simplifie grandement l’intégration esthétique et évite les modifications irréversibles du tableau de bord.
Étape 3: Installer le relais de sécurité
Le relais est le composant central qui protège le circuit contre les surcharges et permet au petit bouton-poussoir de contrôler le démarreur qui consomme beaucoup d’ampères.
Fixez le relais dans un endroit protégé sous le tableau de bord, à l’abri de l’humidité et de la chaleur excessive. Assurez-vous qu’il reste accessible pour un dépannage futur.
Connectez le fil d’alimentation (généralement la broche 30 du relais) directement au fil d’alimentation 12V constant en utilisant un porte-fusible de 20A. Cette protection évite les dommages en cas de court-circuit. La broche 85 du relais se connecte à la masse du véhicule.
La broche 86 se raccorde au bouton-poussoir. Lorsque vous appuyez sur le bouton, ce circuit active le relais. Enfin, la broche 87 se connecte au fil du démarreur d’origine.
Utilisez des connecteurs à sertir de qualité automobile et recouvrez chaque connexion de gaine thermorétractable pour garantir l’étanchéité et prévenir la corrosion.
Conseil de pro: Utilisez un relais à cinq broches plutôt qu’à quatre pour bénéficier d’une fonction de coupure en cas de dysfonctionnement. Cette précaution supplémentaire protège votre système électrique contre les pannes en cascade.
Étape 4: Câbler le bouton-poussoir
Commencez par passer les fils depuis l’emplacement du bouton jusqu’au relais. Utilisez les chemins de câblage existants pour un aspect professionnel. Évitez de faire passer les fils près du collecteur d’échappement ou des pièces mobiles.
Connectez le fil positif du bouton-poussoir à la broche 86 du relais. Connectez l’autre borne du bouton à un fil d’alimentation accessoires qui n’est alimenté que lorsque la clé est en position marche. Cette configuration empêche le démarrage sans activation préalable du contact.
Pour les véhicules équipés d’un système antidémarrage électronique, vous devrez intégrer un module de contournement RFID. Ce dispositif simule la présence de la clé codée et autorise le démarrage. Suivez scrupuleusement les instructions du fabricant du module.
Testez chaque connexion avec votre multimètre avant de fixer définitivement les fils. Vérifiez qu’il n’y a pas de continuité non désirée entre les circuits.
Étape 5: Connecter au circuit de démarrage
Localisez le fil du solénoïde de démarreur. Sur la plupart des véhicules, ce fil part du contacteur d’allumage et se dirige vers le démarreur monté sur le moteur. Il est généralement plus fin que les câbles d’alimentation principaux.
Coupez ce fil et connectez l’extrémité provenant du faisceau du véhicule à la broche 87a du relais (si vous utilisez un relais à cinq broches) ou isolez-la simplement. Connectez la broche 87 du relais à l’extrémité qui va vers le démarreur.
Cette configuration permet au relais de remplacer le contacteur d’allumage pour la fonction de démarrage uniquement. Les autres fonctions (accessoires, allumage) restent contrôlées par le contacteur d’origine ou un interrupteur à clé séparé.
Chez Autopartspro, nos spécialistes recommandent de conserver un interrupteur à clé pour les circuits d’accessoires et d’allumage, même en installant un bouton-poussoir. Cette double sécurité dissuade efficacement les voleurs opportunistes.
Étape 6: Intégrer les sécurités et tester
Avant de rebrancher la batterie, installez les dispositifs de sécurité essentiels. Un interrupteur de point mort sur les véhicules à boîte manuelle empêche le démarrage si la pédale d’embrayage n’est pas enfoncée. Sur les boîtes automatiques, vérifiez que l’interrupteur de position Park/Neutral est correctement intégré au circuit.
Ajoutez un interrupteur caché supplémentaire en série avec le bouton-poussoir. Positionnez-le dans un endroit discret connu seulement de vous. Même si quelqu’un parvient à actionner le bouton, le véhicule ne démarrera pas sans activer l’interrupteur secret.
Rebranchez la borne négative de la batterie. Tournez l’interrupteur à clé en position accessoires, puis appuyez brièvement sur le bouton-poussoir. Le démarreur devrait s’activer immédiatement. Relâchez dès que le moteur démarre.
Vérifiez que le moteur ne démarre pas si la pédale d’embrayage n’est pas enfoncée (boîte manuelle) ou si le levier n’est pas en position P ou N (boîte automatique). Testez également que le bouton ne fonctionne pas lorsque l’interrupteur à clé est éteint.
Effectuez plusieurs cycles de démarrage pour confirmer la fiabilité du système. Surveillez les connexions pour détecter toute surchauffe qui indiquerait une résistance excessive ou un mauvais contact.
Erreurs courantes à éviter
L’erreur la plus fréquente consiste à sous-dimensionner le relais. Un relais de 20A ne suffira pas pour la plupart des démarreurs qui peuvent consommer jusqu’à 200A au démarrage. Utilisez toujours un relais de 40A minimum.
Beaucoup d’installateurs négligent la protection par fusible. Même avec un relais, un fusible inline de 20A sur le circuit de commande protège contre les courts-circuits qui pourraient endommager le calculateur ou provoquer un incendie.
Omettre l’interrupteur de sécurité point mort représente un danger majeur. Le véhicule pourrait démarrer en étant engagé, causant un mouvement inattendu et potentiellement des dommages ou des blessures.
L’utilisation de connecteurs inappropriés est une autre erreur courante. Les connecteurs domestiques ne résistent pas aux vibrations automobiles et à l’humidité. Investissez dans des connecteurs automobiles étanches de qualité pour garantir la longévité de votre installation.
Ne pas consulter le schéma électrique spécifique à votre véhicule peut entraîner des complications avec les systèmes antivol modernes ou les calculateurs multiplexés. Chaque modèle possède des particularités qu’il faut respecter.
Quand devriez-vous installer un bouton-poussoir?
Un bouton-poussoir de démarrage améliore l’esthétique et la modernité de l’habitacle, particulièrement sur les véhicules anciens. Il offre également une couche de sécurité supplémentaire si l’installation inclut un interrupteur caché.
Cette modification s’avère pertinente si votre contacteur d’allumage est usé ou défectueux. Plutôt que de remplacer un contacteur coûteux, un système à bouton-poussoir constitue une alternative viable et souvent plus économique.
Les passionnés de personnalisation automobile apprécient le bouton-poussoir pour son aspect sportif rappelant les véhicules de course. Combiné avec d’autres modifications, il contribue à une ambiance cockpit distinctive.
Si votre véhicule souffre de tentatives de vol répétées, l’ajout d’un bouton-poussoir avec interrupteur secret complique significativement la tâche des voleurs habitués aux méthodes de démarrage traditionnelles.
Entretien connexe possible en même temps
Pendant que le tableau de bord est démonté, profitez-en pour vérifier l’état du commutateur de colonne de direction. Ces composants s’usent avec le temps et leur remplacement préventif évite des pannes futures.
C’est également le moment idéal pour remplacer les ampoules du tableau de bord qui sont difficiles d’accès en temps normal. Passez à des LED pour une meilleure visibilité et une durée de vie prolongée.
Vérifiez l’état de la batterie et nettoyez les bornes si nécessaire. Une batterie en fin de vie compromettrait la fiabilité de votre nouveau système de démarrage.
Inspectez les fusibles et remplacez ceux qui montrent des signes de corrosion ou de surchauffe. Un boîtier à fusibles propre et fonctionnel garantit la stabilité électrique de l’ensemble du véhicule.
Questions fréquemment posées
Peut-on installer un bouton-poussoir sur n’importe quel véhicule?
Techniquement oui, mais les véhicules modernes avec systèmes antidémarrage sophistiqués nécessitent des modules de contournement spécifiques. Les véhicules d’avant 2000 sont généralement plus simples à modifier sans complications électroniques.
Le bouton-poussoir consomme-t-il de la batterie en permanence?
Non, si le câblage est correct. Le circuit ne devrait être alimenté que lorsque l’interrupteur à clé est en position accessoires ou marche. Vérifiez avec un multimètre qu’aucun courant ne circule contact coupé.
Combien coûte l’installation d’un bouton-poussoir de démarrage?
Le matériel coûte entre 30 et 100 euros selon la qualité. L’installation professionnelle varie de 150 à 400 euros selon la complexité du véhicule. Le faire soi-même économise substantiellement si vous possédez les compétences.
Le bouton-poussoir affecte-t-il la garantie du véhicule?
Potentiellement oui. Toute modification du système électrique peut invalider certaines parties de la garantie constructeur. Consultez votre concessionnaire avant de procéder sur un véhicule encore sous garantie ou optez pour une installation réversible.
Que faire si le bouton-poussoir cesse de fonctionner?
Vérifiez d’abord le fusible puis testez la continuité du bouton avec un multimètre. Contrôlez ensuite les connexions du relais et assurez-vous qu’aucun fil ne s’est desserti. Le problème provient généralement d’un contact oxydé ou d’un relais défaillant.
L’installation d’un bouton-poussoir de démarrage représente une modification accessible qui modernise votre véhicule tout en ajoutant une couche de sécurité personnalisable. En respectant les étapes décrites et en utilisant des composants de qualité comme ceux disponibles sur piecesauto-pro.fr, vous obtiendrez un système fiable et durable. La clé du succès réside dans la préparation minutieuse, le respect des principes électriques fondamentaux et la vérification systématique de chaque connexion avant la mise sous tension.
