Une caméra de recul améliore la sécurité en manœuvre arrière en affichant l’angle mort sur un écran. Pour bien la choisir, il faut considérer la résolution d’image (minimum 720p), l’angle de vue (entre 120° et 170°), le type de fixation compatible avec votre véhicule, et la résistance aux intempéries (certification IP67 minimum). L’installation nécessite un écran de visualisation, un câblage adapté et parfois un module d’interface avec le système multimédia d’origine.
Pièces et accessoires nécessaires
Pour installer une caméra de recul de manière professionnelle, vous aurez besoin de plusieurs composants essentiels qui fonctionnent ensemble pour créer un système efficace.
Pièces principales :
- Caméra de recul (avec résolution adaptée à vos besoins)
- Écran de visualisation (rétroviseur intégré ou écran autonome)
- Câble d’alimentation et câble vidéo
- Module d’interface système multimédia (selon le véhicule)
- Joints d’étanchéité et fixations spécifiques
Outils requis :
- Perceuse avec foret adapté au diamètre de la caméra
- Multimètre pour vérifier les connexions électriques
- Scie cloche pour découpe précise dans le pare-choc
- Pince à dénuder
- Clés et tournevis pour démonter les garnitures intérieures
- Ruban isolant et colliers de serrage
Vérifiez toujours la compatibilité de la caméra avec votre modèle de véhicule et l’année de production. Certains systèmes récents nécessitent un codage spécifique via valise de diagnostic.
Critères de sélection d’une caméra de recul
La résolution d’image constitue le premier critère à examiner. Les caméras de recul modernes offrent généralement une définition entre 480p et 1080p. Pour un usage optimal, privilégiez au minimum une résolution de 720p qui assure une clarté suffisante même en conditions de faible luminosité. Les modèles haut de gamme intègrent souvent un capteur CMOS ou CCD qui améliore la sensibilité à la lumière.
L’angle de vision détermine la surface couverte derrière le véhicule. Un angle de 120° convient aux citadines compactes, tandis qu’un angle de 170° s’avère plus approprié pour les SUV et utilitaires. Un angle trop large peut cependant créer une distorsion des distances, un élément à prendre en compte selon votre expérience de conduite.
La résistance aux conditions extérieures représente un facteur crucial. Cherchez un indice de protection IP67 ou IP68 qui garantit une étanchéité totale contre l’eau et la poussière. Les températures de fonctionnement doivent idéalement s’étendre de -20°C à +70°C pour supporter les variations climatiques en France.
Le type de fixation varie selon la configuration de votre véhicule. Les caméras encastrables s’intègrent directement dans le pare-choc, offrant un résultat discret. Les modèles à installer sur le support de plaque d’immatriculation conviennent mieux si vous souhaitez éviter toute modification de la carrosserie.
Types de caméras de recul disponibles
Les caméras filaires restent la solution la plus fiable. Elles nécessitent le passage d’un câble depuis l’arrière jusqu’à l’habitacle, mais offrent une transmission d’image stable sans interférence. Ce système convient parfaitement aux installations permanentes et professionnelles.
Les caméras sans fil utilisent une transmission radio ou WiFi pour envoyer le signal vidéo vers l’écran. Elles simplifient grandement l’installation en éliminant le besoin de passer des câbles à travers le véhicule. Toutefois, elles peuvent subir des interférences avec d’autres appareils électroniques et leur alimentation électrique doit être assurée par une connexion au feu de recul.
Les systèmes intégrés au rétroviseur combinent l’écran et le miroir en un seul élément. Cette configuration économise de l’espace sur le tableau de bord et maintient le regard du conducteur dans l’axe naturel de vision. Certains modèles haut de gamme incluent l’enregistrement vidéo continu, transformant le rétroviseur en dashcam bidirectionnelle.
Les caméras avec lignes de guidage dynamiques affichent des trajectoires qui s’adaptent à l’angle de braquage du volant. Cette fonction, particulièrement utile lors des créneaux serrés, nécessite une connexion au système CAN du véhicule pour récupérer l’information de direction.
Installation et branchement électrique

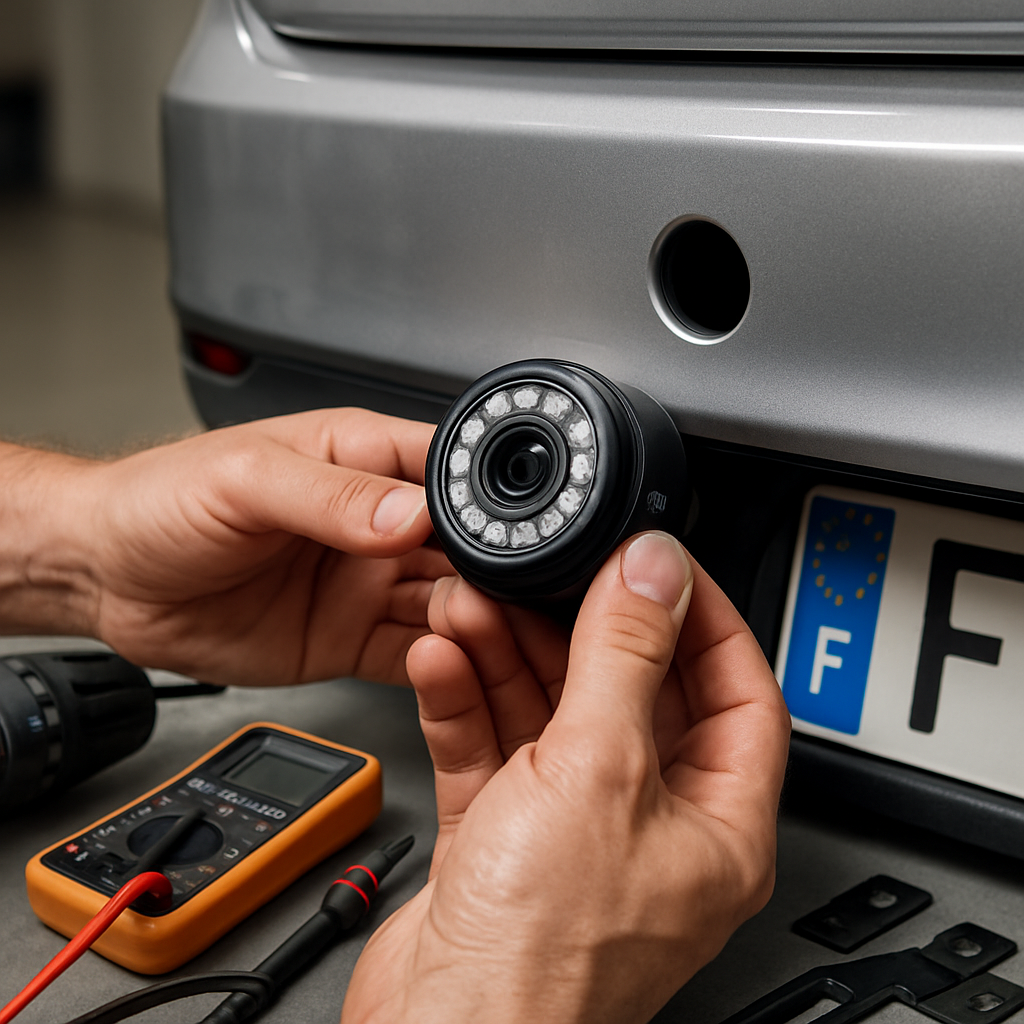

Le montage commence par le choix de l’emplacement optimal sur le pare-choc ou le support de plaque. Positionnez la caméra à une hauteur d’environ 60 à 80 cm du sol pour un angle de vue idéal. Marquez précisément le point de perçage en vous assurant qu’aucun élément de structure ou câblage existant ne se trouve derrière.
Pour les caméras encastrables, percez le trou pilote puis utilisez la scie cloche pour créer l’ouverture finale. Ébavurez soigneusement les bords et appliquez un traitement antirouille sur le métal exposé. Insérez la caméra avec son joint d’étanchéité et fixez-la selon les instructions du fabricant.
Le câblage électrique se connecte au feu de recul pour que la caméra s’active automatiquement lors de l’enclenchement de la marche arrière. Localisez le fil d’alimentation du feu arrière à l’aide du multimètre, généralement identifiable par une tension de 12V uniquement en marche arrière. Utilisez des cosses de qualité et protégez les connexions avec du ruban isolant ou de la gaine thermo-rétractable.
Le câble vidéo doit être acheminé vers l’avant du véhicule en passant sous le seuil de porte ou à travers le châssis. Sécurisez-le avec des colliers de serrage tous les 30 cm environ pour éviter qu’il ne frotte contre des pièces mobiles ou chaudes comme l’échappement. Maintenez une distance d’au moins 10 cm des composants générant de la chaleur.
Pour l’écran, deux options principales existent selon votre configuration. L’écran autonome se fixe sur le tableau de bord ou le pare-brise avec une ventouse ou un support adhésif. Il nécessite une alimentation 12V directe ou via la prise allume-cigare. L’intégration au système multimédia d’origine offre un résultat plus professionnel mais peut demander un module d’interface spécifique et parfois un codage via valise de diagnostic.
Chez piecesauto-pro.fr, nos spécialistes recommandent de tester le système complet avant de remonter définitivement les garnitures. Vérifiez la qualité de l’image, l’activation automatique et l’absence de parasites sur l’écran.
Réglages et calibrage de la caméra
Une fois l’installation physique terminée, le calibrage garantit une image optimale. Commencez par ajuster l’angle vertical de la caméra pour que l’horizon se situe dans le tiers supérieur de l’écran. La majorité de l’image doit montrer la zone immédiatement derrière le véhicule où se produisent les obstacles potentiels.
Activez les lignes de guidage si votre système en dispose. Ces repères visuels nécessitent généralement un paramétrage manuel des distances. Placez des objets à 0,5 m, 1 m et 2 m de l’arrière pour vérifier la correspondance avec les lignes affichées. Ajustez les réglages dans le menu de configuration jusqu’à obtenir une correspondance précise.
La luminosité et le contraste doivent être réglés en conditions réelles d’utilisation. Testez la caméra en plein jour, à l’ombre et de nuit avec l’éclairage de recul actif. Certaines caméras offrent un mode infrarouge ou vision nocturne qui améliore considérablement la visibilité dans l’obscurité totale.
Vérifiez également le délai d’activation. L’image doit apparaître dans la seconde suivant l’enclenchement de la marche arrière pour être réellement utile. Un délai supérieur à deux secondes peut indiquer un problème de câblage ou une incompatibilité avec le système électrique du véhicule.
Erreurs fréquentes à éviter
L’une des erreurs les plus courantes consiste à positionner la caméra trop haut sur le pare-choc. Cette configuration crée un angle mort important directement derrière le véhicule, précisément là où les petits obstacles et enfants représentent le plus grand danger. Respectez la hauteur recommandée entre 60 et 80 cm du sol.
Le non-respect de l’étanchéité lors du montage provoque des infiltrations d’eau qui endommagent rapidement l’électronique. Utilisez toujours le joint fourni et appliquez un cordon de mastic silicone autour de la caméra si nécessaire. Vérifiez l’absence de fuite en aspergeant la zone avec un jet d’eau avant de finaliser le montage.
Négliger le passage des câbles dans des zones protégées expose le système à des dommages mécaniques. Évitez de faire passer les fils près des points de suspension, des amortisseurs ou des pièces mobiles de direction. Un câble sectionné par frottement peut créer un court-circuit et endommager le système électrique du véhicule.
L’utilisation de connexions électriques de mauvaise qualité ou mal protégées génère des problèmes récurrents. Les cosses doivent être serties correctement et non simplement torsadées. Les connexions exposées à l’humidité se corrodent rapidement, causant des pertes de signal ou des pannes intermittentes difficiles à diagnostiquer.
Installer une caméra sans vérifier la compatibilité avec le système CAN du véhicule peut provoquer des messages d’erreur sur le tableau de bord. Les véhicules récents détectent les modifications du circuit électrique et peuvent nécessiter un codage pour accepter le nouvel équipement. Renseignez-vous sur les spécificités de votre modèle avant de commencer l’installation.
Entretien et dépannage
Le nettoyage régulier de l’objectif maintient une qualité d’image optimale. Utilisez un chiffon microfibre humide pour retirer la saleté, les projections de boue et les résidus de sel en hiver. Évitez les produits abrasifs qui rayent le revêtement protecteur de la lentille. Un nettoyage mensuel suffit généralement en usage normal.
Si l’image devient floue ou présente des parasites, vérifiez d’abord les connexions électriques. Une oxydation des contacts provoque des pertes de signal. Débranchez les connecteurs, nettoyez-les avec un spray contact électrique et reconnectez fermement. Inspectez également le câble sur toute sa longueur à la recherche de pincements ou coupures.
Une activation aléatoire de la caméra indique souvent un problème au niveau du capteur de marche arrière. Testez la tension au niveau du feu de recul avec un multimètre. Vous devriez mesurer environ 12V uniquement lorsque la marche arrière est enclenchée, moteur tournant. Une tension fluctuante suggère un mauvais contact au niveau du commutateur de boîte de vitesses.
Les systèmes sans fil peuvent subir des interférences d’autres équipements électroniques. Si l’image se fige ou présente des coupures, éloignez les sources potentielles comme les téléphones portables, les radars de recul ou les amplificateurs audio. Changez le canal de transmission si votre système le permet.
Compatibilité avec les autres systèmes d’aide
Les caméras de recul se marient parfaitement avec les capteurs de recul pour créer un système de sécurité complet. Les capteurs ultrasoniques détectent les obstacles et émettent des bips sonores dont la fréquence augmente avec la proximité, tandis que la caméra fournit la confirmation visuelle. Cette combinaison réduit considérablement les risques d’accrochage.
L’intégration au système de navigation permet d’afficher l’image de recul directement sur l’écran central du véhicule. Cette configuration nécessite généralement un module d’interface compatible avec votre marque automobile. Les systèmes haut de gamme peuvent même superposer les lignes de trajectoire en fonction de l’angle du volant.
Les véhicules équipés d’un système de freinage automatique d’urgence peuvent tirer parti des données de la caméra. Certaines caméras intelligentes incluent des algorithmes de détection d’obstacles qui peuvent interagir avec le système de freinage pour éviter les collisions à basse vitesse.
Pour les véhicules avec attelage, des caméras spécifiques offrent une double fonction : aide au recul standard et assistance à l’attelage de remorque. Ces modèles disposent d’un zoom optique et de lignes de guidage spécialement conçues pour aligner parfaitement la boule d’attelage avec le timon de la remorque.
Aspects légaux et contrôle technique
En France, l’ajout d’une caméra de recul ne nécessite pas de déclaration spécifique auprès des autorités. Cependant, l’installation ne doit pas masquer la plaque d’immatriculation ni les feux arrière obligatoires. Assurez-vous que tous les éclairages réglementaires restent parfaitement visibles et fonctionnels après montage.
Lors du contrôle technique, les vérificateurs peuvent examiner l’installation si elle semble modifier la structure du véhicule. Une découpe propre dans le pare-choc sans arêtes tranchantes exposées et un câblage soigné protégé par des gaines évitent tout problème. Les fixations doivent être solides et la caméra ne doit présenter aucun risque de détachement.
Pour les véhicules professionnels de transport de personnes ou de marchandises supérieures à 3,5 tonnes, des réglementations spécifiques peuvent imposer l’installation de caméras de recul. Renseignez-vous auprès de votre fédération professionnelle pour connaître les obligations relatives à votre activité.
L’assurance automobile ne requiert généralement pas de déclaration pour l’ajout d’une caméra de recul, mais informer votre assureur reste recommandé. En cas d’accident en manœuvre, la présence d’un système d’aide au recul peut constituer un élément positif dans l’évaluation de votre responsabilité.
Questions fréquentes
Quelle résolution choisir pour une caméra de recul efficace ?
Une résolution de 720p offre un bon compromis entre qualité d’image et coût. Pour les grands véhicules ou si vous souhaitez distinguer les détails à distance, optez pour une caméra 1080p qui fournit une définition supérieure même en conditions de faible luminosité.
Peut-on installer une caméra de recul soi-même sans expérience ?
L’installation d’une caméra filaire standard reste accessible avec des compétences de base en bricolage et électricité automobile. Les modèles sans fil simplifient grandement le processus. Pour une intégration au système multimédia d’origine, l’intervention d’un professionnel s’avère souvent nécessaire.
Combien coûte l’installation d’une caméra de recul chez un garagiste ?
Le tarif varie entre 100 et 300 euros selon la complexité de l’installation et le type de véhicule. Une installation basique avec écran autonome coûte moins cher qu’une intégration complète au système multimédia avec codage électronique nécessaire.
Les caméras sans fil sont-elles aussi fiables que les modèles filaires ?
Les caméras sans fil récentes offrent une fiabilité acceptable pour un usage quotidien. Elles peuvent toutefois subir des interférences occasionnelles dans les zones à forte densité électromagnétique. Les systèmes filaires garantissent une stabilité d’image constante sans risque d’interruption.
Faut-il changer la caméra de recul en même temps que le pare-choc ?
Si votre caméra est encastrée dans le pare-choc et que ce dernier doit être remplacé suite à un choc, vous devrez effectivement réinstaller la caméra sur le nouveau pare-choc. Profitez-en pour vérifier l’état du câblage et des connexions électriques.
L’installation d’une caméra de recul représente un investissement rentable pour la sécurité et le confort de manœuvre. En choisissant un modèle adapté à votre véhicule et en respectant les étapes d’installation, vous bénéficierez d’un système fiable pendant de nombreuses années. Les pièces détachées nécessaires et les accessoires complémentaires sont disponibles pour faciliter votre projet d’équipement, que vous optiez pour une solution filaire professionnelle ou un système sans fil plus accessible.
