Pour détecter une fuite de courant avec un multimètre, réglez l’appareil en mode ampèremètre (10A ou 20A selon le modèle), débranchez le câble négatif de la batterie, et connectez le multimètre en série entre la borne négative et le câble. Une consommation normale au repos se situe entre 20 et 50 mA. Au-delà de 100 mA, vous faites face à une fuite qui déchargera votre batterie en quelques jours seulement.
Outils et matériel nécessaires
Pour réaliser ce diagnostic électrique dans de bonnes conditions, vous devez disposer d’équipements adaptés. La précision du multimètre fait toute la différence entre un diagnostic fiable et des mesures approximatives.
Matériel indispensable
- Multimètre numérique avec fonction ampèremètre (minimum 10A)
- Gants isolants de protection
- Lampe torche pour travailler dans l’obscurité
- Bloc-notes pour noter les mesures
- Clé plate adaptée aux cosses de batterie
Outils complémentaires
- Pinces crocodiles de qualité
- Chiffon propre pour nettoyer les bornes
- Brosse métallique pour éliminer l’oxydation
- Schéma électrique du véhicule (facultatif mais utile)
Selon les spécialistes de piecesauto-pro.fr, investir dans un multimètre de qualité professionnelle permet d’obtenir des mesures précises au milliampère près. Cette précision s’avère déterminante pour identifier les fuites faibles mais chroniques.
Astuce : Vérifiez toujours que votre multimètre possède une protection contre les surcharges sur la position ampèremètre. Une connexion incorrecte peut endommager l’appareil ou faire fondre un fusible interne.
Précautions de sécurité
Manipuler le système électrique d’un véhicule nécessite des précautions strictes pour éviter les courts-circuits, les chocs électriques ou les dommages aux composants électroniques sensibles.
- Portez systématiquement des gants isolants pour protéger vos mains
- Travaillez dans un environnement bien ventilé et sec
- Ne fumez jamais à proximité de la batterie (risque d’hydrogène)
- Évitez de toucher simultanément les deux bornes de la batterie
- Déconnectez toujours la borne négative en premier
- Ne laissez jamais d’outils métalliques près des bornes
Les véhicules modernes embarquent des calculateurs électroniques fragiles. Une mauvaise manipulation peut générer des surtensions destructrices. Les mécaniciens d’Autopartspro recommandent de conserver le contact en position verrouillée, moteur éteint, durant toute la procédure.
Étapes pour détecter une fuite de courant
Cette procédure détaillée vous permettra de mesurer avec précision la consommation électrique de votre véhicule au repos et d’identifier l’origine d’une éventuelle fuite parasite.
Étape 1 : Préparer le véhicule
Stationnez votre voiture sur une surface plane et stable. Coupez le moteur et retirez la clé du contacteur. Fermez toutes les portes, le coffre et le capot. Désactivez tous les équipements électriques : radio, climatisation, phares, essuie-glaces. Attendez au moins 30 minutes pour que les modules électroniques se mettent en veille. Cette temporisation permet aux calculateurs de passer en mode repos. Sur certains véhicules équipés de systèmes complexes, ce délai peut atteindre une heure.
Étape 2 : Configurer le multimètre
Positionnez le sélecteur de votre multimètre sur la fonction ampèremètre en courant continu (DC). Sélectionnez l’échelle 10A ou 20A selon votre appareil. Branchez le câble rouge dans la prise marquée « A » ou « 10A » et le câble noir dans la prise « COM » (commune). Vérifiez que les cordons de mesure sont en bon état, sans coupures ni dénudages dangereux.
Étape 3 : Déconnecter la batterie
Ouvrez le capot et localisez votre batterie automobile. Desserrez la cosse négative (marquée d’un signe « – » ou de couleur noire) à l’aide d’une clé plate adaptée. Retirez délicatement le câble en le soulevant verticalement pour éviter tout contact accidentel avec la borne. Ne touchez pas encore la borne positive pour éliminer tout risque de court-circuit.

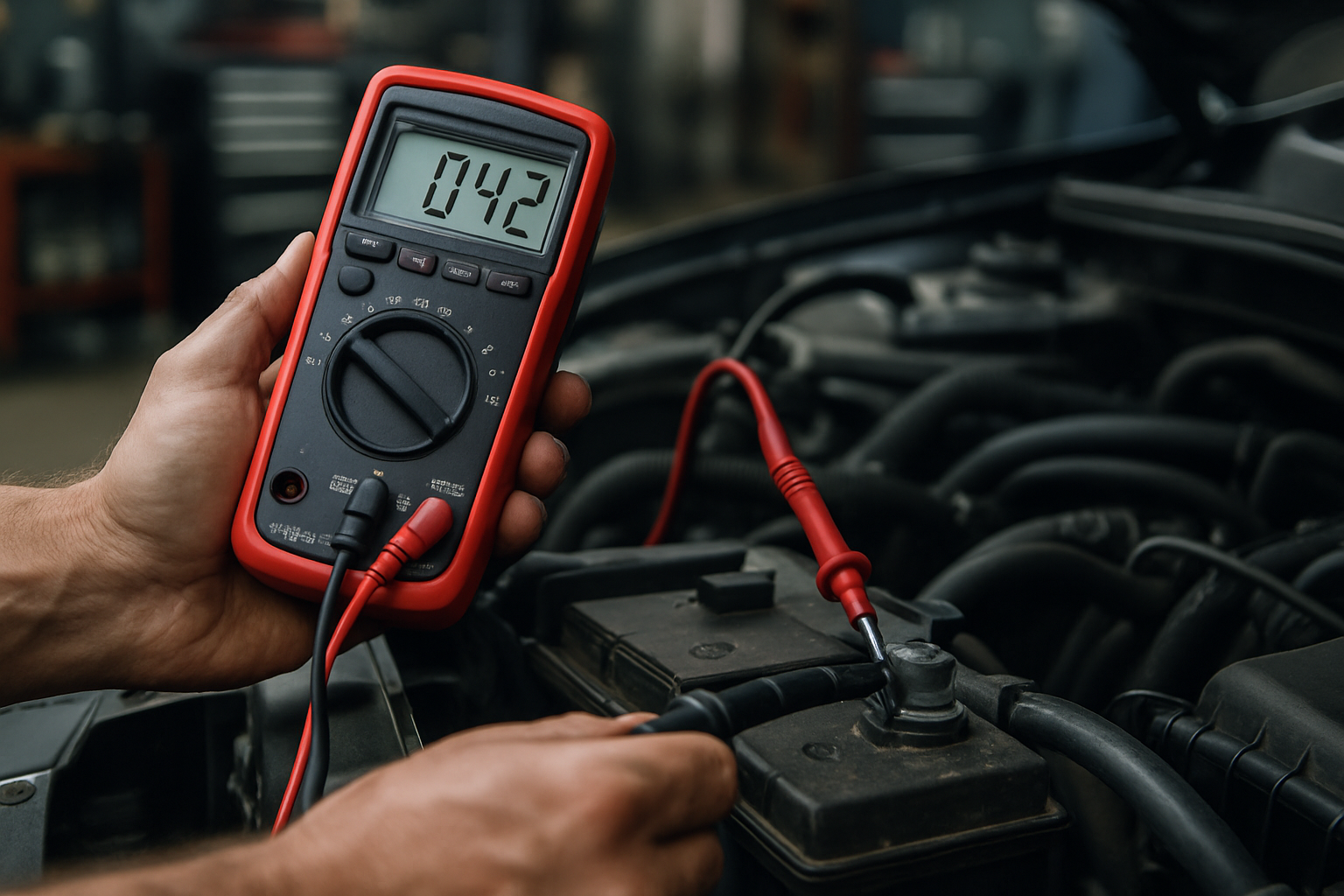

Étape 4 : Brancher le multimètre en série
Connectez la sonde rouge du multimètre à la borne négative de la batterie. Reliez la sonde noire au câble négatif que vous venez de débrancher. Le multimètre se retrouve ainsi en série dans le circuit électrique et mesure l’intensité totale consommée par le véhicule. Attention à ne pas inverser les connexions, sous peine de fausser les mesures ou d’endommager l’appareil.
Étape 5 : Lire et interpréter la mesure
Observez la valeur affichée sur l’écran du multimètre. Une consommation normale oscille entre 20 et 50 milliampères (0,02 à 0,05 A). Entre 50 et 100 mA, la consommation reste acceptable mais mérite surveillance. Au-delà de 100 mA, vous êtes en présence d’une fuite anormale qui déchargera progressivement votre batterie. Une valeur supérieure à 500 mA indique un problème grave nécessitant une intervention rapide.
Conseil d’expert : Si votre multimètre affiche « OL » (overload) ou « 1 », c’est qu’il est saturé. Basculez sur une échelle supérieure (20A) ou vérifiez vos branchements. Cette situation se produit souvent quand un équipement important reste actif.
Étape 6 : Identifier le circuit défaillant
Si vous constatez une fuite anormale, retirez les fusibles un par un tout en surveillant l’ampèremètre. Commencez par la boîte à fusibles située dans l’habitacle, puis celle du compartiment moteur. Lorsque la consommation chute brutalement après avoir retiré un fusible particulier, vous avez identifié le circuit responsable. Notez le numéro du fusible et consultez le manuel du véhicule pour connaître les équipements protégés par ce fusible.
Étape 7 : Remettre en service
Une fois vos mesures terminées, déconnectez les sondes du multimètre. Reconnectez le câble négatif sur la borne de la batterie. Serrez fermement la cosse sans excès pour éviter de déformer la borne en plomb. Vérifiez que la connexion ne bouge pas en tirant légèrement dessus. Démarrez le véhicule pour vous assurer du bon fonctionnement de tous les systèmes électriques.
Erreurs fréquentes à éviter
Même les bricoleurs expérimentés commettent parfois des erreurs lors de la détection de fuites électriques. Voici les pièges les plus courants et comment les éviter.
- Mesurer trop rapidement : Ne pas attendre la mise en veille complète des calculateurs fausse les résultats. Patientez au minimum 30 minutes après avoir coupé le contact.
- Utiliser la mauvaise échelle : Commencer directement sur 200 mA peut griller le fusible interne du multimètre si la consommation dépasse cette valeur. Démarrez toujours sur 10A.
- Ouvrir une porte pendant la mesure : L’éclairage plafonnier, même faible, consomme plusieurs centaines de milliampères et masque la fuite réelle.
- Inverser les sondes : Brancher le rouge sur le négatif et le noir sur le positif peut créer des dommages sur certains multimètres.
- Négliger l’oxydation des bornes : Une connexion oxydée génère une résistance parasite qui fausse les mesures. Nettoyez toujours les cosses avant de mesurer.
L’opinion des techniciens piecesauto-pro.fr est formelle : une mesure précise exige rigueur et patience. Précipiter le diagnostic conduit invariablement à des conclusions erronées.
Quand faut-il rechercher une fuite de courant ?
Plusieurs symptômes caractéristiques indiquent la présence probable d’une fuite électrique dans votre installation automobile. Apprenez à les reconnaître pour agir rapidement.
- Batterie déchargée après 24 à 48 heures d’immobilisation
- Démarrage difficile le matin malgré une batterie récente
- Batterie qui chauffe anormalement au repos
- Voyants qui restent faiblement allumés contact coupé
- Bruits suspects provenant de relais ou de modules
- Batterie qui perd rapidement sa charge après remplacement
Ces signes avant-coureurs nécessitent un contrôle rapide. Une fuite de 200 mA décharge complètement une batterie de 60 Ah en seulement 12 jours. Si votre véhicule montre ces symptômes, effectuez sans tarder un test de fuite de courant pour préserver la durée de vie de votre batterie.
Entretien électrique complémentaire
Profiter de l’intervention sur le circuit électrique pour réaliser d’autres vérifications préventives optimise la fiabilité globale de votre installation. Voici les opérations judicieuses à combiner.
Nettoyage des bornes de batterie
Les dépôts de sulfate réduisent la conductivité et peuvent générer des résistances parasites. Utilisez une brosse métallique et du bicarbonate de soude dilué dans l’eau pour nettoyer les cosses et les bornes. Rincez abondamment et séchez avant de reconnecter.
Contrôle de l’alternateur
Mesurez la tension de charge moteur tournant (entre 13,5V et 14,5V). Une valeur inférieure indique un alternateur défaillant qui ne compense pas les consommations électriques, aggravant l’effet d’une fuite.
Inspection des fusibles
Vérifiez visuellement l’état de tous les fusibles. Un fusible noirci ou déformé signale une surcharge passée. Remplacez-le par un modèle de calibre identique, jamais supérieur.
Test de la masse du châssis
Une mauvaise connexion de masse crée des chemins de courant anormaux. Vérifiez la continuité entre le négatif batterie et différents points de la carrosserie avec un ohmmètre (résistance inférieure à 0,5 ohm).
Cette approche globale permet de maintenir un circuit électrique sain et d’éviter les pannes récurrentes liées aux décharges de batterie.
Questions fréquemment posées
Peut-on détecter une fuite de courant sans multimètre ?
Oui, en débranchant la cosse négative et en l’approchant légèrement de la borne sans la toucher. Une étincelle visible indique une fuite significative supérieure à 300 mA. Cette méthode approximative ne donne aucune valeur précise et risque d’endommager les modules électroniques sensibles. L’utilisation d’un multimètre reste la solution professionnelle recommandée.
Quelle est la consommation normale d’une voiture moderne au repos ?
Les véhicules récents équipés de nombreux calculateurs consomment naturellement entre 30 et 80 mA au repos complet. Cette consommation alimente la mémoire des modules, l’horloge, le système antidémarrage et parfois un système de surveillance. Au-delà de 100 mA, une vérification s’impose pour identifier les circuits anormalement actifs.
Combien de temps faut-il attendre avant de mesurer la fuite ?
Attendez minimum 30 minutes après avoir coupé le contact sur les véhicules standards, jusqu’à 60 minutes sur les modèles haut de gamme. Certains systèmes comme les aides au stationnement, la climatisation automatique ou les sièges à mémoire restent actifs plusieurs dizaines de minutes avant de basculer en veille profonde.
Une fuite de 150 mA est-elle dangereuse pour la batterie ?
Une fuite de 150 mA décharge une batterie de 60 Ah en environ 16 jours. Si vous utilisez quotidiennement votre véhicule, l’alternateur compense cette perte. Mais lors d’immobilisation prolongée, la batterie se déchargera complètement, réduisant sa durée de vie. Cette fuite mérite correction pour éviter des pannes récurrentes.
Faut-il débrancher la batterie pour réinitialiser les calculateurs ?
Non, débrancher la batterie efface certes certains codes défaut mais aussi les adaptations des calculateurs moteur et boîte. Cette perte de paramètres peut dégrader temporairement les performances. Utilisez plutôt un outil de diagnostic professionnel pour effacer sélectivement les codes sans perturber les apprentissages mémorisés du véhicule.
La détection méthodique d’une fuite de courant avec un multimètre constitue une compétence accessible à tout propriétaire de véhicule soucieux de la santé de son installation électrique. Cette procédure simple mais rigoureuse évite les remplacements inutiles de batterie et identifie précisément les circuits défaillants. En respectant scrupuleusement les consignes de sécurité et en interprétant correctement les valeurs mesurées, vous préservez la fiabilité de votre système électrique et prolongez significativement la durée de vie de vos pièces détachées électriques. Un diagnostic électrique annuel reste la meilleure garantie contre les pannes inopinées.
