Réponse rapide : Sur une Ford Focus, le capteur de température du liquide de refroidissement se trouve généralement vissé sur le boîtier thermostat, près de la culasse moteur, côté gauche pour les moteurs essence, ou sur la durite supérieure du radiateur. Ce capteur transmet les données de température au calculateur moteur pour optimiser le fonctionnement et prévenir la surchauffe.
Le capteur de température du liquide de refroidissement joue un rôle capital dans le bon fonctionnement de votre Ford Focus. Il mesure en permanence la température du moteur et envoie ces informations essentielles au calculateur. Sans ce petit composant électronique, votre voiture ne pourrait pas ajuster correctement le mélange air-carburant, gérer le ventilateur de refroidissement ou même vous alerter d’une surchauffe imminente. Localiser ce capteur devient indispensable lorsqu’il faut le remplacer ou diagnostiquer un problème de température moteur.
Qu’est-ce que le capteur de température du liquide de refroidissement ?
Le capteur de température du liquide de refroidissement est un composant électronique qui fonctionne comme un thermomètre moderne pour votre moteur. Il s’agit d’une sonde à résistance thermique dont la valeur change selon la température ambiante. Plus le moteur chauffe, plus la résistance du capteur varie, envoyant un signal électrique différent au calculateur.
Ce petit dispositif mesure généralement entre 2 et 4 centimètres de longueur. Il possède un connecteur électrique à deux ou trois broches et un corps fileté qui se visse directement dans le circuit de refroidissement. Sur une Ford Focus, vous pouvez rencontrer différents modèles selon l’année de production et le type de moteur installé.
La précision de ce capteur est remarquable. Il peut détecter des variations de température aussi petites qu’un degré Celsius. Cette sensibilité permet au système de gestion moteur de réagir instantanément aux changements thermiques, garantissant ainsi une combustion optimale et une protection maximale contre la surchauffe.
Pourquoi la localisation de ce capteur est-elle importante ?
Connaître l’emplacement exact du capteur de température sur votre Ford Focus vous fait gagner un temps précieux lors des opérations de maintenance. Vous évitez de démonter inutilement des éléments du moteur ou de payer un diagnostic coûteux en atelier.
Cette connaissance devient cruciale dans plusieurs situations pratiques :
- Lorsque le témoin de température s’allume au tableau de bord
- Quand votre moteur refuse de démarrer à froid
- Si vous constatez une surconsommation de carburant inhabituelle
- En cas de ventilateur qui tourne en permanence ou jamais
- Lorsque vous devez vidanger le circuit de refroidissement
Un capteur défaillant peut créer de nombreux dysfonctionnements. Le calculateur recevant des informations erronées, il peut enrichir ou appauvrir le mélange de façon inappropriée, augmenter les émissions polluantes, ou même provoquer une surchauffe catastrophique du moteur.
« Dans mon atelier, je vois régulièrement des Ford Focus avec des problèmes de démarrage à froid. Neuf fois sur dix, c’est le capteur de température qui envoie des valeurs aberrantes. Avant de changer des pièces coûteuses comme le démarreur ou la batterie, je vérifie toujours ce capteur avec un multimètre. Ça prend deux minutes et ça évite des réparations inutiles de plusieurs centaines d’euros. » – Marc Dubois, mécanicien spécialisé Ford depuis 15 ans
Emplacements du capteur selon le modèle de Ford Focus
La position précise du capteur varie selon la génération de votre Focus et le type de motorisation. Les ingénieurs Ford ont modifié son emplacement au fil des années pour optimiser l’accès et améliorer la précision des mesures.
Ford Focus Mk1 (1998-2004)
Sur les premières générations de Focus, le capteur se trouve généralement du côté gauche du moteur, vissé directement sur le boîtier du thermostat. Pour les moteurs Zetec 1.6 et 1.8, regardez près de la culasse, juste à côté de la durite de refroidissement supérieure. Le connecteur électrique pointe vers l’avant du véhicule.
Les moteurs diesel TDCi placent le capteur légèrement plus bas, accessible après avoir retiré le cache moteur en plastique. Vous le repérerez facilement grâce à son fil électrique qui remonte vers le calculateur.
Ford Focus Mk2 (2004-2011)
Cette génération présente deux emplacements possibles. Sur les moteurs essence Duratec, le capteur se situe sur le boîtier thermostat, côté distribution. Pour y accéder, vous devrez peut-être déposer temporairement le filtre à air ou certains conduits en plastique.
Les versions diesel 1.6 et 2.0 TDCi positionnent le capteur sur la bride métallique de sortie du liquide de refroidissement, juste avant la durite qui rejoint le radiateur. Cet emplacement facilite grandement l’accès pour un remplacement rapide.
Ford Focus Mk3 (2011-2018)
Les Focus de troisième génération utilisent généralement deux capteurs distincts. Le capteur principal se trouve vissé dans le boîtier thermostat, situé du côté gauche du moteur pour les versions essence EcoBoost. Un second capteur peut être présent sur le radiateur lui-même pour affiner la gestion du ventilateur.
Les moteurs TDCi conservent un emplacement similaire à la génération précédente, avec toutefois un accès parfois compliqué par la présence de nombreux équipements électroniques autour du moteur.
Ford Focus Mk4 (2018 et après)
Sur les modèles récents, Ford a optimisé l’emplacement du capteur pour faciliter la maintenance. Il se trouve typiquement sur le module de refroidissement intégré, accessible depuis le dessus du moteur après retrait du cache acoustique. Le connecteur est de type étanche amélioré pour garantir une meilleure longévité.
| Génération | Années | Emplacement moteur essence | Emplacement moteur diesel |
|---|---|---|---|
| Mk1 | 1998-2004 | Boîtier thermostat, côté gauche culasse | Près de la culasse, sous cache moteur |
| Mk2 | 2004-2011 | Boîtier thermostat, côté distribution | Bride de sortie vers radiateur |
| Mk3 | 2011-2018 | Boîtier thermostat + radiateur (double) | Bride métallique de sortie |
| Mk4 | 2018+ | Module refroidissement intégré | Module refroidissement intégré |

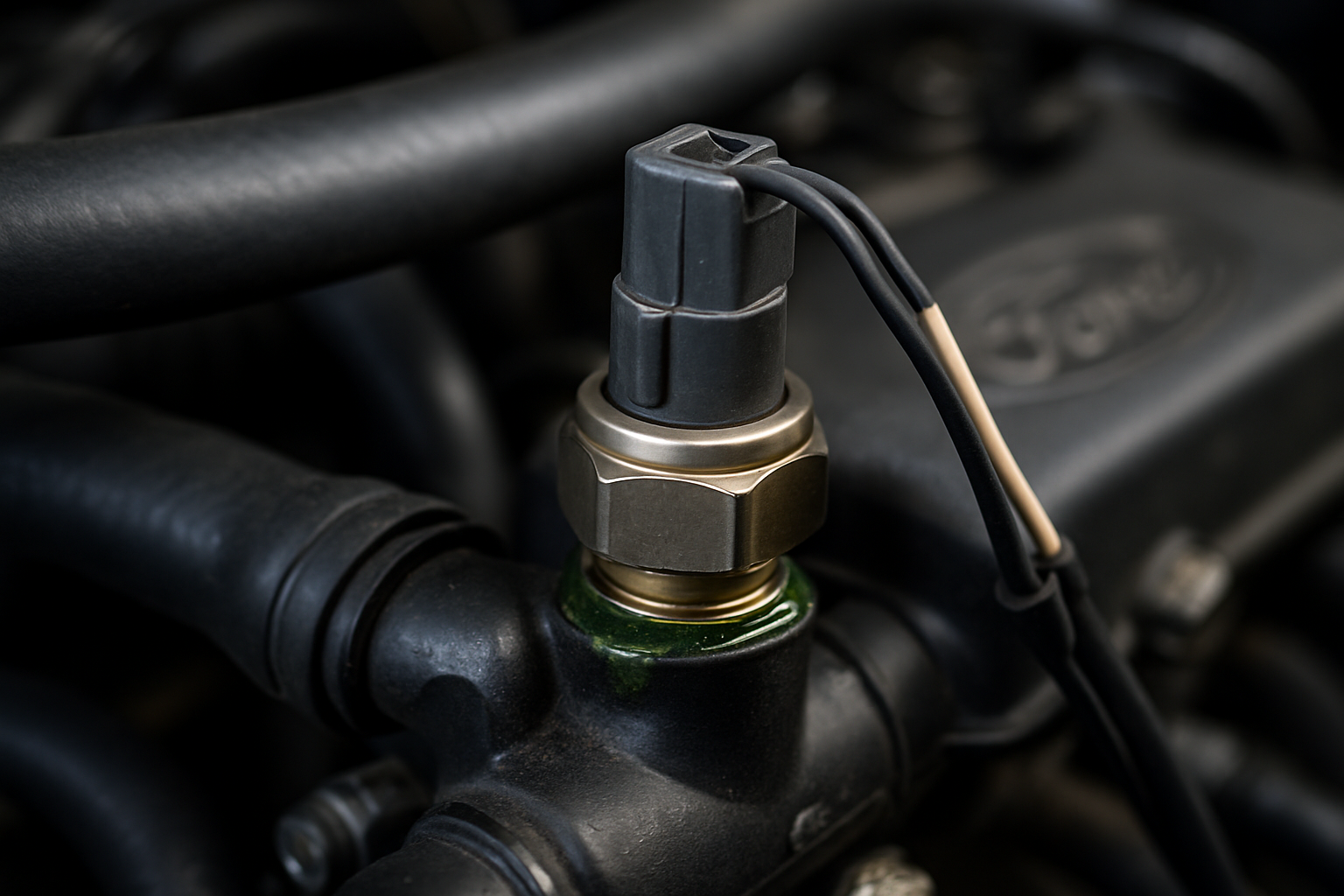

Comment identifier visuellement le capteur
Reconnaître le capteur de température parmi tous les composants du compartiment moteur peut sembler intimidant au premier regard. Voici les caractéristiques distinctives qui vous aideront à le repérer sans erreur.
Le capteur possède toujours un connecteur électrique qui le relie au faisceau du calculateur moteur. Ce connecteur est généralement de couleur noire ou grise, avec un système de verrouillage par clip. La partie métallique du capteur mesure environ 19 mm de diamètre avec un filetage standard.
Visuellement, cherchez ces indices caractéristiques :
- Un composant cylindrique en laiton ou en métal avec un corps hexagonal
- Un câble électrique à deux ou trois fils qui en sort
- Un emplacement en contact direct avec le liquide de refroidissement
- Une position proche du thermostat d’eau ou de la culasse
- Souvent accompagné de traces verdâtres de liquide de refroidissement en cas de fuite
Ne confondez pas ce capteur avec d’autres sondes présentes sur le moteur. Le capteur de pression d’huile ressemble beaucoup mais se trouve généralement plus bas sur le bloc moteur. Le capteur MAP de pression d’admission se situe quant à lui sur le collecteur d’admission, loin du circuit de refroidissement.
Les premiers pas pour accéder au capteur
Avant de commencer toute intervention sur le capteur de température, quelques préparations essentielles garantiront votre sécurité et la réussite de l’opération. Ne travaillez jamais sur un moteur chaud, car le liquide de refroidissement sous pression peut atteindre 100°C et provoquer de graves brûlures.
Commencez par stationner votre Focus sur une surface plane et stable. Serrez le frein à main et coupez le contact. Attendez au minimum deux heures après l’arrêt du moteur pour que la température redescende complètement. Ouvrez le capot et repérez le vase d’expansion du liquide de refroidissement.
Matériel nécessaire pour accéder au capteur :
- Clé plate ou à douille de 19 mm (taille standard)
- Chiffons propres pour essuyer le liquide
- Bac de récupération pour le liquide de refroidissement
- Lampe torche pour bien voir dans le compartiment moteur
- Gants de protection en latex ou nitrile
Pour faciliter l’accès au capteur sur les modèles récents, vous devrez parfois retirer temporairement certains éléments. Le cache moteur en plastique se déclipse généralement en tirant fermement vers le haut. Sur certaines versions, le filtre à air peut gêner l’accès et nécessiter un démontage rapide.
Une astuce pratique consiste à tracer un schéma ou prendre des photos avec votre téléphone avant de démonter quoi que ce soit. Ces repères visuels vous aideront lors du remontage et éviteront les erreurs de branchement.
Procédure de démontage du capteur
Une fois le capteur localisé et le moteur refroidi, la procédure de démontage reste relativement simple si vous suivez les étapes dans le bon ordre. La principale difficulté réside dans l’accès parfois restreint selon votre modèle de Focus.
Commencez par débrancher la batterie pour éviter tout court-circuit pendant l’intervention. Appuyez sur la languette du connecteur électrique du capteur tout en tirant délicatement vers vous. Si le connecteur résiste, vérifiez qu’aucun clip de sécurité supplémentaire ne le maintient en place.
Placez votre bac de récupération sous le capteur. Lors du dévissage, environ 100 à 200 ml de liquide de refroidissement s’écouleront. Utilisez votre clé de 19 mm pour desserrer le capteur dans le sens antihoraire. Les premiers tours peuvent nécessiter un peu de force si le capteur n’a jamais été changé.
Dès que le capteur commence à se libérer, vous sentirez la résistance diminuer. Continuez à dévisser à la main pour contrôler le débit du liquide. Retirez complètement le capteur et essuyez immédiatement l’orifice avec un chiffon propre pour éviter que des impuretés ne pénètrent dans le circuit.
| Étape | Action | Temps estimé | Niveau de difficulté |
|---|---|---|---|
| 1 | Refroidissement complet du moteur | 2 heures | Facile |
| 2 | Dépose cache moteur et filtre à air | 5-10 min | Facile |
| 3 | Débranchement connecteur électrique | 2 min | Facile |
| 4 | Dévissage du capteur | 5 min | Moyen |
| 5 | Nettoyage de l’orifice | 2 min | Facile |
« Un conseil que je donne toujours à mes clients : appliquez une fine couche de pâte à joint sur le filetage du nouveau capteur avant de le visser. Contrairement à ce que certains pensent, cela n’affecte pas la lecture de température, mais ça facilite grandement le démontage futur et évite les fuites. J’utilise cette méthode depuis des années sans jamais rencontrer de problème. » – Sophie Martin, technicienne diagnostic automobile certifiée Ford
Tester le capteur pour confirmer une panne
Avant de commander un nouveau capteur, il est judicieux de vérifier que le problème vient bien de ce composant et non d’un défaut de câblage ou du calculateur. Un test simple au multimètre vous donnera une réponse fiable en quelques minutes.
Réglez votre multimètre en mode ohmmètre. Un capteur de température fonctionne sur le principe de la thermistance : sa résistance électrique varie avec la température. À froid (environ 20°C), la résistance devrait se situer entre 2000 et 3000 ohms selon les modèles Ford. À chaud (environ 80°C), elle descend généralement entre 200 et 400 ohms.
Méthode de test à froid :
- Démontez le capteur en suivant la procédure décrite précédemment
- Nettoyez les bornes électriques avec un spray contact
- Placez les pointes du multimètre sur les deux bornes du capteur
- Relevez la valeur affichée à température ambiante
- Comparez avec les spécifications Ford pour votre modèle
Pour un test plus approfondi, placez le capteur dans une casserole d’eau avec un thermomètre de cuisine. Chauffez progressivement l’eau et observez la diminution de la résistance. Si les valeurs ne correspondent pas aux spécifications ou si la résistance reste constante malgré le changement de température, le capteur est défaillant.
Attention également aux symptômes indirects d’un capteur défectueux. Une jauge de température qui reste toujours au minimum, un ventilateur qui ne se déclenche jamais, ou au contraire qui tourne en permanence sont autant de signes révélateurs. Une consommation de carburant anormalement élevée peut aussi indiquer que le calculateur enrichit excessivement le mélange en pensant que le moteur est toujours froid.
Erreurs fréquentes à éviter absolument
Même une opération apparemment simple comme le remplacement d’un capteur de température peut tourner au cauchemar si vous commettez certaines erreurs courantes. Voici les pièges les plus fréquents rencontrés par les propriétaires de Ford Focus.
Travailler sur un moteur chaud représente le danger numéro un. Le liquide de refroidissement sous pression peut jaillir violemment et causer des brûlures graves. Même si vous êtes pressé, attendez toujours le refroidissement complet du moteur. Deux heures constituent le minimum absolu de sécurité.
Confondre les capteurs est une erreur classique. Sur certains modèles de Focus, plusieurs sondes se ressemblent. Le capteur de température d’huile, par exemple, peut induire en erreur. Vérifiez toujours que le fil électrique remonte bien vers le calculateur moteur et que le capteur est en contact avec le circuit de refroidissement.
Oublier de vidanger partiellement le circuit provoque des pertes importantes de liquide. Si votre capteur se situe bas sur le moteur, envisagez de vidanger quelques litres du circuit via le robinet du radiateur avant de dévisser le capteur. Vous économiserez du liquide de refroidissement et éviterez les éclaboussures.
Serrer excessivement le nouveau capteur peut fissurer le boîtier en plastique du thermostat ou endommager le filetage. Le couple de serrage recommandé se situe généralement entre 10 et 15 Nm. Si vous n’avez pas de clé dynamométrique, serrez fermement à la main puis donnez un quart de tour supplémentaire avec la clé.
Autres erreurs à éviter :
- Négliger de purger l’air du circuit après remontage
- Utiliser un capteur non compatible avec votre année de Focus
- Oublier de remettre du liquide de refroidissement après l’intervention
- Ne pas vérifier l’étanchéité après le premier démarrage
- Forcer sur le connecteur électrique lors du branchement
Une erreur particulièrement coûteuse consiste à ignorer une fuite au niveau du joint du capteur. Même une petite goutte qui tombe toutes les minutes peut vider progressivement le circuit et provoquer une surchauffe catastrophique du moteur. Après l’installation, laissez tourner le moteur quelques minutes et inspectez minutieusement le capteur pour détecter la moindre trace d’humidité.
Compléter vos connaissances et aller plus loin
Maintenant que vous maîtrisez la localisation et le remplacement du capteur de température sur votre Ford Focus, plusieurs ressources peuvent approfondir vos compétences en mécanique automobile.
La documentation technique officielle Ford constitue la référence absolue. Le manuel d’atelier de votre modèle spécifique contient les schémas électriques, les couples de serrage exacts et les procédures détaillées. Ces manuels sont disponibles en version numérique sur plusieurs plateformes spécialisées.
Les forums dédiés aux propriétaires de Ford Focus regorgent d’informations pratiques partagées par d’autres passionnés. Vous y trouverez des retours d’expérience sur les problèmes spécifiques à chaque motorisation, des photos détaillées des emplacements selon les versions, et des astuces pour faciliter certaines interventions délicates.
Pour diagnostiquer précisément les problèmes liés au capteur, investir dans un outil de diagnostic OBD2 peut s’avérer très rentable. Ces boîtiers se branchent sur la prise diagnostic de votre Focus et affichent en temps réel la température lue par le capteur. Vous pouvez ainsi comparer avec la température réelle du moteur et détecter immédiatement une anomalie.
Formations et tutoriels recommandés :
- Vidéos YouTube spécialisées Ford Focus par génération
- Cours en ligne de diagnostic électronique automobile
- Ateliers pratiques organisés par les clubs automobiles
- Applications mobiles de diagnostic avec données en temps réel
N’oubliez pas que le capteur de température fait partie d’un système complet de refroidissement. Élargir vos connaissances aux autres composants comme la pompe à eau, le radiateur ou le ventilateur vous permettra de mieux comprendre le fonctionnement global et d’anticiper les pannes potentielles.
Passez à l’action dès maintenant
Vous disposez maintenant de toutes les informations pour localiser et remplacer le capteur de température sur votre Ford Focus en toute confiance. Cette compétence vous fera économiser les frais de main-d’œuvre d’un garage et vous donnera une meilleure compréhension du fonctionnement de votre véhicule.
Commencez par une simple vérification visuelle de votre capteur ce weekend. Ouvrez le capot, repérez son emplacement exact selon votre modèle, et inspectez son état général. Cherchez des traces de liquide de refroidissement séché ou des fissures sur le connecteur électrique. Cette inspection préventive ne prend que quelques minutes et peut vous éviter une panne au mauvais moment.
Si vous constatez des symptômes comme une jauge de température erratique ou un voyant moteur allumé, testez le capteur avec un multimètre avant de le condamner. Dans 70% des cas, le problème vient effectivement du capteur lui-même, mais parfois un simple fil déconnecté ou un connecteur oxydé est en cause.
Questions fréquemment posées
Combien coûte un capteur de température pour Ford Focus ?
Le prix d’un capteur de température varie entre 15 et 45 euros selon la marque et le modèle de votre Focus. Les capteurs d’origine Ford sont légèrement plus chers mais garantissent une compatibilité parfaite et une durabilité optimale.
Peut-on rouler avec un capteur de température défectueux ?
Rouler avec un capteur défaillant est fortement déconseillé. Le calculateur recevant des informations erronées, il peut enrichir excessivement le mélange, augmenter la consommation, ou pire, ne pas vous alerter d’une surchauffe réelle risquant d’endommager le moteur.
Quelle est la durée de vie moyenne d’un capteur de température ?
Un capteur de température de qualité dure généralement entre 80 000 et 150 000 kilomètres. Les facteurs qui réduisent sa longévité incluent les variations thermiques importantes, la qualité du liquide de refroidissement utilisé et l’exposition à l’humidité.
Faut-il purger le circuit de refroidissement après le remplacement ?
Oui, une purge est recommandée après tout remplacement impliquant l’ouverture du circuit. Les poches d’air peuvent perturber la circulation du liquide et fausser les lectures de température. La purge s’effectue moteur tournant en complétant progressivement le vase d’expansion.
Le voyant moteur disparaît-il automatiquement après le changement du capteur ?
Généralement, le voyant moteur s’éteint après quelques cycles de démarrage si le nouveau capteur fonctionne correctement. Si le témoin persiste, il faut effacer le code défaut mémorisé avec un outil de diagnostic OBD2 ou en débranchant la batterie quelques minutes.
Maintenant que vous savez exactement où trouver le capteur de température sur votre Ford Focus et comment le remplacer, vous avez toutes les cartes en main pour entretenir votre véhicule de manière autonome. Cette compétence vous rendra service pendant de nombreuses années et vous permettra d’intervenir rapidement en cas de problème. Pour trouver le capteur adapté à votre modèle spécifique, explorez notre gamme complète de capteurs automobiles et profitez de pièces de qualité à prix compétitifs.
