Pour tester un fusible de voiture, vous aurez besoin d’un multimètre réglé en mode continuité ou ohmmètre, ou d’un testeur de fusibles dédié. Retirez le fusible de sa position à l’aide d’une pince si nécessaire, puis placez les pointes du multimètre aux deux extrémités métalliques. Un fusible fonctionnel affichera une résistance proche de zéro ou émettra un signal sonore, tandis qu’un fusible grillé affichera une résistance infinie. Vous pouvez également inspecter visuellement le filament à travers le plastique transparent pour détecter une rupture. Cette vérification simple permet d’identifier rapidement les fusibles défectueux avant de chercher des pannes électriques plus complexes.
Outils et équipements nécessaires
Avant de commencer à tester vos fusibles, rassemblez le matériel adapté. La préparation facilite grandement le diagnostic et évite les erreurs courantes.
Outils indispensables
- Multimètre numérique : modèle capable de mesurer la continuité ou la résistance
- Testeur de fusibles : appareil compact avec voyants LED pour un diagnostic rapide
- Pince extracteur de fusibles : outil en plastique pour retirer les fusibles sans les endommager
- Lampe témoin : alternative simple pour vérifier la présence de courant
- Fusibles de rechange : assortiment adapté aux ampérages de votre véhicule
Documentation nécessaire
- Manuel du propriétaire : indique l’emplacement et la fonction de chaque fusible
- Schéma de la boîte à fusibles : généralement collé sur le couvercle du boîtier
- Spécifications électriques : ampérage correct pour chaque circuit
Conseil d’expert : Les mécaniciens de piecesauto-pro.fr recommandent toujours de débrancher la batterie avant toute intervention sur le système électrique, surtout lors du remplacement de fusibles haute intensité. Cette précaution évite les courts-circuits accidentels qui peuvent endommager l’électronique embarquée moderne.
Précautions de sécurité
Travailler sur le système électrique d’un véhicule nécessite quelques mesures de protection essentielles pour éviter les blessures et les dommages matériels.
- Coupez toujours le contact avant de manipuler les fusibles
- Débranchez la borne négative de la batterie pour les interventions complexes
- Portez des gants isolants si vous travaillez sur des circuits haute tension
- Utilisez une lampe de poche à LED pour éclairer la zone sans risque d’étincelle
- Ne remplacez jamais un fusible par un ampérage supérieur à celui d’origine
- Travaillez dans un environnement sec et bien ventilé
- Gardez un extincteur à portée de main lors de manipulations électriques
Les fusibles protègent les circuits contre les surcharges électriques. Un remplacement inapproprié peut provoquer un incendie ou détruire des composants coûteux comme l’alternateur ou le calculateur moteur.
Localisation des boîtes à fusibles
La plupart des véhicules modernes disposent de deux boîtes à fusibles principales, parfois même trois sur les modèles récents équipés de nombreux systèmes électroniques.
Boîte à fusibles habitacle
Cette boîte se trouve généralement dans l’habitacle, sous le tableau de bord côté conducteur ou passager. Elle protège les circuits liés au confort et à la sécurité comme les feux, la climatisation, les lève-vitres et l’autoradio. Sur certains véhicules, elle peut être dissimulée derrière un panneau amovible ou dans la boîte à gants.
Boîte à fusibles moteur
Située dans le compartiment moteur, souvent près de la batterie, cette boîte protège les circuits haute intensité : démarreur, injection, ventilateur de radiateur, pompe à carburant. Elle est généralement dans un boîtier en plastique noir étanche pour résister aux projections et à la chaleur.
Boîte à fusibles coffre
Certains véhicules haut de gamme ou électriques disposent d’une troisième boîte dans le coffre, gérant les systèmes arrière comme le hayon électrique, les sièges chauffants arrière ou l’amplificateur audio.
Identifier le fusible défectueux
Avant de tester au hasard tous les fusibles, identifiez le circuit en panne pour cibler votre diagnostic. Notez les symptômes précis : quel équipement ne fonctionne plus, dans quelles circonstances, si la panne est survenue après un événement particulier.
Consultez le schéma de la boîte à fusibles qui indique la fonction de chaque position. Les fusibles sont généralement numérotés et codés par couleur selon leur ampérage. Les codes couleur standards sont :
| Couleur | Ampérage | Usage typique |
|---|---|---|
| Marron | 5A | Éclairage intérieur, compteur |
| Rouge | 10A | Feux stop, radio |
| Bleu | 15A | Allume-cigare, essuie-glaces |
| Jaune | 20A | Vitres électriques, chauffage |
| Transparent | 25A | Climatisation |
| Vert | 30A | Ventilateur de radiateur |
Méthodes de test des fusibles
Test visuel du fusible
La méthode la plus rapide consiste à retirer le fusible et à examiner le filament métallique visible à travers le plastique transparent. Un fusible grillé présente une rupture évidente du filament, parfois accompagnée de traces de brûlure noires ou d’un dépôt de suie sur le plastique. Cette inspection fonctionne bien pour les fusibles standards mais peut être difficile sur les mini-fusibles ou les fusibles à lames opaques.
Placez le fusible devant une source lumineuse pour mieux distinguer l’état du filament. Certains fusibles grillent proprement sans traces visibles, d’où l’importance des tests électriques.

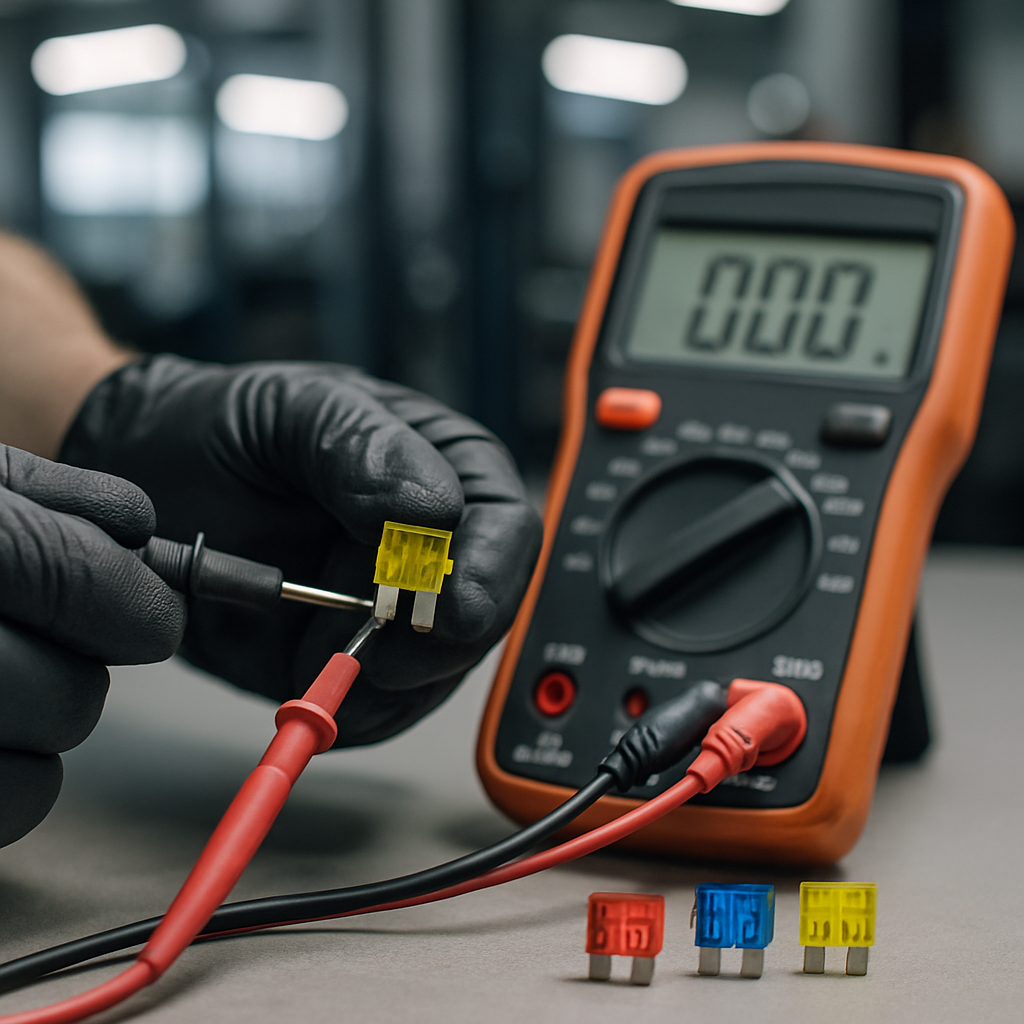

Test avec un multimètre
Réglez votre multimètre en mode continuité (symbole sonore) ou en mode ohmmètre sur la plage la plus basse. Retirez le fusible de son logement et placez une pointe de touche sur chaque extrémité métallique du fusible.
Un fusible fonctionnel affichera une résistance inférieure à 1 ohm et le multimètre émettra un bip sonore si vous utilisez le mode continuité. Un fusible grillé affichera « OL » (overload) ou « 1 » sur l’écran, indiquant une résistance infinie car le circuit est ouvert.
Cette méthode est la plus fiable et fonctionne sur tous les types de fusibles, même ceux dont le filament n’est pas visible. Les techniciens professionnels privilégient systématiquement cette approche pour éliminer tout doute.
Test avec un testeur de fusibles dédié
Les testeurs de fusibles sont de petits appareils avec deux pointes métalliques et des LED indicatrices. Certains modèles permettent de tester le fusible en place sans le retirer, ce qui accélère considérablement le diagnostic sur une boîte contenant 40 fusibles ou plus.
Placez les pointes du testeur sur les languettes métalliques accessibles du fusible. Une LED verte indique un fusible bon, tandis qu’une LED rouge ou l’absence de lumière signale un fusible défectueux. Cette méthode rapide convient parfaitement pour un contrôle général du système électrique.
Test avec une lampe témoin
Vous pouvez fabriquer un testeur simple avec une lampe 12V et deux fils. Connectez le contact pour alimenter le circuit, puis touchez les deux côtés du fusible avec les fils. Si la lampe s’allume faiblement ou pas du tout sur un côté, le fusible est grillé. Cette technique requiert toutefois une manipulation prudente pour éviter les courts-circuits.
Selon les spécialistes de piecesauto-pro.fr, environ 30% des fusibles déclarés grillés lors d’un contrôle visuel fonctionnent encore normalement au test multimètre. Le filament peut sembler rompu à cause d’un reflet ou d’une conception particulière, d’où l’importance de toujours confirmer par une mesure électrique avant le remplacement.
Procédure de remplacement d’un fusible
Une fois le fusible défectueux identifié, son remplacement ne prend que quelques secondes mais nécessite quelques précautions.
Retrait du fusible grillé
Utilisez la pince extracteur fournie dans la boîte à fusibles ou vos doigts si le fusible est accessible. Saisissez fermement le fusible et tirez-le verticalement vers le haut d’un mouvement ferme mais contrôlé. Ne le balancez pas latéralement pour éviter d’endommager les contacts du support.
Sélection du fusible de remplacement
Choisissez impérativement un fusible du même ampérage que celui d’origine. L’ampérage est inscrit sur le dessus du fusible et correspond à la couleur du boîtier. Ne mettez jamais un fusible de capacité supérieure même temporairement : cela supprime la protection du circuit et peut provoquer un incendie.
Vérifiez également le type de fusible : mini, standard ou maxi. Les dimensions diffèrent et un fusible inadapté ne tiendra pas correctement ou ne fera pas contact.
Installation du nouveau fusible
Insérez le nouveau fusible en l’alignant avec les guides du support. Poussez fermement jusqu’à ce qu’il soit complètement enfoncé et au même niveau que les fusibles adjacents. Le fusible doit cliquer en place et rester stable sans bouger.
Vérification du fonctionnement
Remettez le contact et testez l’équipement concerné. Si le nouveau fusible saute immédiatement, n’insistez pas : un court-circuit ou une surcharge existe dans le circuit. Poursuivre les remplacements sans diagnostiquer la cause peut endommager le faisceau électrique et provoquer un incident grave.
Fusible qui saute régulièrement : causes courantes
Un fusible qui grille de façon répétée indique toujours un problème sous-jacent qu’il faut absolument résoudre avant de continuer à remplacer les fusibles.
Court-circuit dans le câblage
Un fil dénudé qui touche la masse métallique du véhicule crée un passage direct du courant sans résistance. Les vibrations, l’usure de l’isolant ou une installation défectueuse d’accessoires provoquent souvent ce type de défaut. Inspectez visuellement le faisceau pour détecter des zones frottées ou brûlées.
Composant électrique défectueux
Un moteur de lève-vitre bloqué, un ventilateur grippé ou un compresseur de clim en fin de vie peuvent consommer un courant excessif et faire sauter leur fusible de protection. Déconnectez l’équipement suspect et testez le fusible : s’il tient, le problème vient du composant.
Surcharge du circuit
Brancher trop d’accessoires sur l’allume-cigare (chargeurs, GPS, compresseur) dépasse la capacité du fusible 15A typique. Répartissez la charge ou utilisez des prises séparées. Les modifications du système électrique comme l’ajout de projecteurs LED puissants nécessitent souvent des circuits dédiés avec fusibles appropriés.
Infiltration d’eau
L’humidité dans une boîte à fusibles crée des chemins de courant anormaux et de la corrosion. Vérifiez l’étanchéité du boîtier, surtout dans le compartiment moteur où les joints peuvent se détériorer. Un séchage complet et un traitement anticorrosion résolvent généralement le problème.
Mauvais contact
Des bornes oxydées ou desserrées créent une résistance qui génère de la chaleur et peut faire fondre le fusible. Nettoyez les contacts avec une brosse métallique fine et un produit nettoyant pour contacts électriques. Assurez-vous que le fusible s’insère fermement dans son support.
Différence entre fusible et relais
Beaucoup confondent fusibles et relais, pourtant leurs fonctions diffèrent complètement. Le fusible protège contre les surintensités en s’ouvrant définitivement quand le courant dépasse sa capacité. C’est un élément sacrificiel à usage unique.
Le relais est un interrupteur électromagnétique qui contrôle un circuit haute intensité via un circuit basse intensité. Il permet par exemple d’activer les phares 10A avec un simple bouton 0,5A. Un relais défectueux peut provoquer une absence de fonctionnement sans griller de fusible. Il se teste différemment et peut généralement être réparé ou réarmé.
Dans la boîte à fusibles moteur, les relais occupent souvent les emplacements les plus grands, avec quatre ou cinq broches au lieu de deux pour un fusible. Consultez le schéma pour identifier correctement chaque composant avant toute intervention.
Maintenance préventive du système de fusibles
Un entretien régulier du système électrique prévient les pannes inopinées et prolonge la durée de vie des composants.
Inspection visuelle annuelle
Une fois par an, ouvrez les boîtes à fusibles et vérifiez l’absence de corrosion, d’humidité ou de traces de surchauffe. Les fusibles ne doivent présenter aucune décoloration et les supports doivent être propres et secs. Remplacez préventivement tout fusible montrant des signes de fatigue thermique.
Nettoyage des contacts
Les contacts oxydés augmentent la résistance et provoquent des chutes de tension. Utilisez un spray nettoyant pour contacts électriques et une brosse douce. Laissez sécher complètement avant de remettre les fusibles en place. Cette opération améliore la fiabilité du système électrique.
Vérification de l’étanchéité
Les joints des boîtes à fusibles se dégradent avec le temps. Contrôlez leur état et remplacez-les si nécessaire. Un joint défaillant laisse pénétrer l’humidité qui corrode les connexions et provoque des pannes intermittentes difficiles à diagnostiquer.
Constitution d’un kit de secours
Conservez dans la voiture un assortiment de fusibles de rechange avec les ampérages les plus courants pour votre véhicule : 5A, 10A, 15A, 20A, 25A. Ajoutez une pince extracteur et un petit multimètre compact. Ce kit de 15€ peut vous éviter une immobilisation sur la route.
Erreurs à éviter absolument
Certaines pratiques courantes endommagent le système électrique ou créent des dangers réels. Les mécaniciens de piecesauto-pro.fr constatent régulièrement ces erreurs sur les véhicules en révision.
Remplacer par un ampérage supérieur
Mettre un fusible 20A à la place d’un 15A supprime la protection du circuit. Le câblage surchauffe avant que le fusible ne saute, risquant de faire fondre l’isolant et de provoquer un incendie. L’ampérage indiqué correspond à la capacité maximale du câblage, pas de l’équipement.
Utiliser du papier aluminium
Cette « solution » dangereuse neutralise complètement la protection. Le papier d’aluminium conduit le courant sans limite et peut transformer un problème électrique mineur en destruction complète du faisceau. Ne bridgez jamais un fusible, même temporairement.
Négliger la cause d’un fusible grillé
Remplacer systématiquement sans chercher pourquoi le fusible a sauté masque un problème qui s’aggrave. Un court-circuit intermittent peut évoluer vers une panne majeure du calculateur moteur ou de l’appareil de commande. Investiguez toujours après deux fusibles grillés consécutifs.
Forcer un fusible inadapté
Les différents types de fusibles (mini, standard, maxi) ont des dimensions précises. Forcer un fusible trop grand endommage le support et crée un mauvais contact. Utilisez exclusivement le type spécifié pour votre véhicule.
Tester sous tension sans protection
Manipuler les fusibles moteur tournant avec des outils métalliques peut créer un arc électrique et des étincelles. Coupez toujours le contact avant toute intervention, sauf pour des tests spécifiques avec des équipements adaptés.
Quand consulter un professionnel
Certaines situations dépassent le cadre du simple remplacement de fusible et nécessitent l’intervention d’un électricien automobile qualifié.
- Plus de trois fusibles grillent simultanément
- Un fusible saute immédiatement après remplacement malgré la déconnexion des équipements
- Des traces de brûlure apparaissent sur le boîtier ou les supports de fusibles
- Le véhicule présente des pannes électriques multiples sans logique apparente
- Des capteurs vitaux cessent de fonctionner
- L’odeur de plastique brûlé persiste dans l’habitacle
- Le diagnostic OBD révèle des codes d’erreur électriques multiples
Les systèmes électriques modernes intègrent des multiplexages complexes où un problème peut se propager rapidement. Un diagnostic professionnel avec équipement spécialisé identifie précisément la défaillance et évite des réparations coûteuses par remplacement aléatoire de composants.
Questions fréquentes
Peut-on rouler avec un fusible grillé?
Cela dépend du circuit concerné. Un fusible d’essuie-glace permet de rentrer prudemment si la météo est sèche. En revanche, les feux stop, phares ou système de freinage ABS exigent un arrêt immédiat pour réparation. Certains fusibles protègent des fonctions critiques de sécurité.
Combien de temps dure un fusible de voiture?
Un fusible correctement dimensionné dure théoriquement toute la vie du véhicule s’il ne subit aucune surcharge. La fatigue thermique due aux cycles de température peut dégrader le filament après 10-15 ans sur les circuits haute intensité. Remplacez-les préventivement lors d’une révision complète du système électrique.
Tous les fusibles sont-ils accessibles facilement?
La plupart des fusibles se trouvent dans les boîtes principales. Certains circuits spécialisés comme l’airbag, l’ABS ou la transmission automatique possèdent leurs propres fusibles intégrés aux modules électroniques. Leur accès nécessite souvent un démontage partiel et une réinitialisation après intervention.
Faut-il débrancher la batterie pour tester un fusible?
Non pour un test simple au multimètre sur fusible retiré. Oui si vous testez en place avec une lampe témoin ou si vous remplacez des fusibles haute intensité dans le compartiment moteur. La déconnexion de la batterie ajoute une sécurité mais efface aussi certaines mémoires électroniques comme l’autoradio ou les vitres électriques qui nécessiteront une réinitialisation.
Un fusible peut-il être partiellement grillé?
Non, un fusible fonctionne selon un principe binaire : intact ou rompu. Un filament affaibli par surchauffe peut présenter une résistance légèrement accrue mais reste fonctionnel jusqu’à sa rupture complète. Si un équipement fonctionne de manière intermittente, cherchez plutôt un mauvais contact, un relais défaillant ou un problème de câblage plutôt qu’un fusible partiellement grillé.
La vérification régulière de vos fusibles fait partie de l’entretien courant d’un véhicule moderne. Avec les bons outils et une méthode rigoureuse, vous diagnostiquez rapidement les pannes électriques courantes et évitez des immobilisations prolongées. Gardez toujours un assortiment de pièces détachées de rechange adaptées à votre véhicule pour intervenir efficacement en cas de besoin. L’investissement dans un multimètre fiable et quelques fusibles de qualité se rentabilise dès la première panne évitée.
