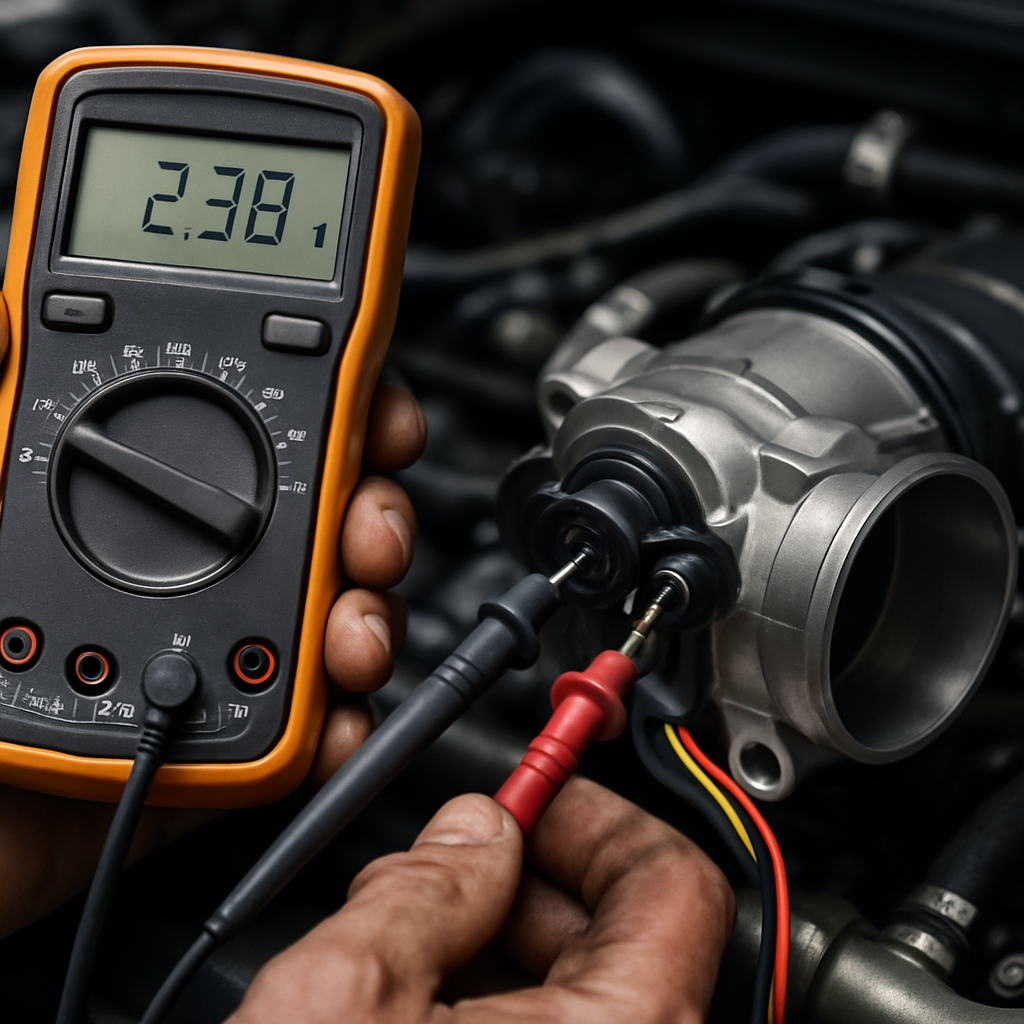

Pour tester un potentiomètre d’accélérateur, utilisez un multimètre numérique réglé en mode ohmmètre. Débranchez le connecteur électrique du capteur, identifiez les bornes selon le schéma du fabricant, puis mesurez la résistance entre les bornes tout en actionnant progressivement la pédale d’accélérateur. La résistance doit varier de manière fluide et proportionnelle sans sauts ni valeurs aberrantes, généralement entre 0,5 et 4,8 kΩ selon la position de la pédale.
Le potentiomètre d’accélérateur, également appelé capteur de position de pédale d’accélérateur ou TPS (Throttle Position Sensor), joue un rôle fondamental dans le système de gestion électronique du moteur. Ce composant transforme la position de votre pédale en signal électrique que le calculateur moteur interprète pour ajuster l’injection de carburant et l’ouverture du papillon des gaz. Lorsqu’il dysfonctionne, les conséquences sur la conduite sont immédiates et potentiellement dangereuses.
Outils et pièces nécessaires
Avant de commencer le diagnostic, rassemblez le matériel approprié pour effectuer un test précis et sécurisé du potentiomètre d’accélérateur.
Équipement de diagnostic
- Multimètre numérique avec fonction ohmmètre et voltmètre
- Valise diagnostic OBD2 pour lire les codes défaut
- Schéma électrique du véhicule (disponible dans la documentation technique)
- Lampe témoin 12V pour vérifications complémentaires
- Câbles de test avec pinces crocodiles
Pièces de rechange potentielles
- Capteur de papillon (selon le modèle de véhicule)
- Connecteur électrique de remplacement si endommagé
- Graisse diélectrique pour protéger les connexions
- Joints d’étanchéité selon les spécifications constructeur
Équipement de sécurité
- Gants de protection isolants
- Lunettes de sécurité
- Cales de roue pour immobiliser le véhicule
- Lampe de travail LED pour un éclairage optimal
Les spécialistes d’Autopartspro recommandent de toujours consulter le manuel technique spécifique à votre véhicule avant toute intervention. Les valeurs de résistance varient considérablement selon les constructeurs et les modèles, et utiliser des valeurs incorrectes peut conduire à un diagnostic erroné.
Précautions de sécurité
Avant toute manipulation du système électrique de votre véhicule, prenez les mesures de sécurité essentielles. Coupez le contact et retirez la clé du démarreur pour éviter tout démarrage accidentel du moteur pendant les tests. Déconnectez la batterie en retirant d’abord la borne négative, surtout si vous devez manipuler des connecteurs électriques sous tension.
Travaillez dans un environnement bien ventilé et assurez-vous que le véhicule est stationné sur une surface plane. Engagez le frein à main et placez des cales sous les roues pour garantir une immobilisation totale. Portez systématiquement des gants isolants lors des mesures électriques pour vous protéger des courts-circuits potentiels.
Ne fumez jamais à proximité du compartiment moteur et gardez un extincteur à portée de main. Les systèmes électroniques modernes sont sensibles aux décharges électrostatiques, donc touchez une partie métallique de la carrosserie avant de manipuler les composants électroniques pour vous décharger de toute électricité statique.
Étape 1 : Localiser le potentiomètre d’accélérateur
Le potentiomètre d’accélérateur se trouve généralement fixé directement sur le corps de papillon des gaz, lui-même situé entre le filtre à air et le collecteur d’admission. Sur certains véhicules récents, le capteur peut être intégré à la pédale d’accélérateur elle-même, particulièrement sur les systèmes drive-by-wire.
Ouvrez le capot et repérez le corps de papillon en suivant la durite d’admission d’air depuis le filtre à air. Le potentiomètre est identifiable par son connecteur électrique à trois ou quatre fils selon le modèle. Certains véhicules utilisent un double potentiomètre pour la redondance de sécurité, auquel cas vous trouverez deux connecteurs distincts.
Consultez le manuel de réparation spécifique à votre modèle pour identifier précisément l’emplacement et le brochage du connecteur. Prenez des photos avant toute déconnexion pour faciliter le remontage. Vérifiez l’état général du câblage et recherchez des traces de corrosion, d’usure ou de dommages mécaniques qui pourraient fausser vos mesures.
Étape 2 : Effectuer un contrôle visuel préliminaire
Avant les tests électriques, inspectez méticuleusement l’état physique du potentiomètre et de son câblage. Recherchez des fissures sur le boîtier du capteur, des traces d’huile ou de liquide de refroidissement qui indiqueraient une contamination, et vérifiez l’intégrité du connecteur électrique.
Examinez les broches du connecteur pour détecter une oxydation verdâtre ou blanchâtre, signe de corrosion. Vérifiez que les clips de verrouillage du connecteur ne sont pas cassés et que les joints d’étanchéité sont en bon état. Un connecteur défectueux provoque souvent des symptômes identiques à ceux d’un potentiomètre défaillant.
Inspectez le faisceau électrique sur toute sa longueur accessible, en recherchant des zones où l’isolant serait fondu, coupé ou abrasé par frottement contre des pièces métalliques. Vérifiez également que le potentiomètre est correctement fixé au corps de papillon sans jeu anormal qui pourrait affecter les mesures.
Étape 3 : Tester la résistance du potentiomètre
Déconnectez le connecteur électrique du potentiomètre après avoir coupé le contact. Réglez votre multimètre en mode ohmmètre (mesure de résistance) et identifiez les trois bornes principales selon le schéma : alimentation 5V, masse et signal de sortie.
Mesurez la résistance entre la borne d’alimentation et la masse avec la pédale au repos. Vous devriez obtenir une valeur stable comprise généralement entre 3 et 5 kΩ selon le constructeur. Appuyez progressivement sur la pédale d’accélérateur tout en observant l’évolution de la résistance sur le multimètre.
La résistance doit varier de manière linéaire et continue, sans à-coups ni sauts brusques. Une variation typique s’étend de 0,5 kΩ à pédale relâchée jusqu’à 4,5 kΩ à pleine charge. Toute irrégularité, interruption ou valeur infinie indique un potentiomètre défectueux nécessitant le remplacement.
Répétez cette opération plusieurs fois en actionnant lentement puis rapidement la pédale. Un potentiomètre usé présente souvent des zones mortes où la résistance reste stable malgré le mouvement de la pédale, causant des hésitations moteur.
D’après l’expérience de nos mécaniciens chez Autopartspro, environ 60% des défauts de potentiomètre sont dus à l’usure des pistes résistives internes. Cette usure se manifeste par des zones où le contact est intermittent, créant des micro-coupures dans le signal qui perturbent gravement la gestion moteur.
Étape 4 : Mesurer la tension d’alimentation
Rebranchez le connecteur et réglez votre multimètre en mode voltmètre courant continu. Mettez le contact sans démarrer le moteur. À l’aide de pointes de touche fines ou d’épingles de test, piquez à travers l’isolant du câble d’alimentation pour mesurer la tension sans déconnecter le connecteur.
Vous devriez mesurer une tension stable de 5 volts (±0,2V) entre la borne d’alimentation et la masse. Si cette tension est absente ou incorrecte, le problème ne vient pas du potentiomètre mais du calculateur moteur ou du câblage. Vérifiez également la continuité de la masse en mesurant la résistance entre la borne de masse du capteur et la carrosserie du véhicule.
Une résistance de masse supérieure à 1 ohm indique une mauvaise connexion qui perturbera le signal. Nettoyez les points de masse avec une brosse métallique et appliquez de la graisse diélectrique pour prévenir la corrosion future.
Étape 5 : Contrôler le signal de sortie
Maintenez le multimètre en mode voltmètre et mesurez la tension sur la borne de signal de sortie par rapport à la masse. Pédale relâchée, la tension devrait se situer autour de 0,5 à 1 volt selon les spécifications constructeur. Appuyez progressivement sur la pédale d’accélérateur.
La tension doit augmenter proportionnellement et atteindre environ 4 à 4,5 volts à pleine charge. L’évolution doit être parfaitement fluide sans fluctuations erratiques. Si vous constatez des chutes brutales de tension ou des valeurs qui ne correspondent pas à la position de la pédale, le potentiomètre est défaillant.
Certains véhicules équipés de doubles potentiomètres présentent deux signaux distincts avec des courbes de tension inversées pour la redondance. Testez les deux canaux séparément et vérifiez que leurs valeurs sont cohérentes. Un écart supérieur à 10% entre les deux signaux déclenchera un code défaut et activera le mode dégradé.
Étape 6 : Vérifier avec une valise diagnostique
Connectez une valise diagnostic OBD2 au port diagnostic de votre véhicule, généralement situé sous le tableau de bord côté conducteur. Accédez aux données en temps réel et sélectionnez les paramètres liés au capteur de position du papillon.
Observez les valeurs affichées en pourcentage ou en degrés d’ouverture. Pédale relâchée, la valeur devrait être proche de 0%. Appuyez progressivement sur la pédale et vérifiez que la progression est linéaire jusqu’à 100%. Comparez ces valeurs avec celles mesurées au multimètre pour confirmer le diagnostic.
Relevez tous les codes défaut présents dans la mémoire du calculateur. Les codes P0120 à P0124 concernent spécifiquement le circuit du potentiomètre d’accélérateur et indiquent des problèmes de plage, de corrélation ou de circuit. Effacez les codes après réparation et effectuez un cycle de conduite pour vérifier qu’ils ne réapparaissent pas.
Erreurs courantes à éviter
Ne testez jamais le potentiomètre sans avoir au préalable vérifié l’alimentation électrique et la qualité de la masse. De nombreux diagnostics erronés résultent d’un problème de câblage plutôt que du capteur lui-même. Prenez le temps de mesurer les tensions d’alimentation avant de condamner le composant.
Évitez d’utiliser un multimètre bas de gamme pour ces tests de précision. Les appareils bon marché manquent de résolution et peuvent afficher des valeurs instables qui compliquent le diagnostic. Investissez dans un multimètre de qualité automobile avec une précision minimale de 0,1 ohm et 0,01 volt.
Ne remplacez pas le potentiomètre sans avoir effectué une adaptation avec une valise diagnostic professionnelle sur certains véhicules récents. Le calculateur doit réapprendre les valeurs minimale et maximale du nouveau capteur pour fonctionner correctement. Consultez la procédure spécifique à votre modèle.
Méfiez-vous des pièces de rechange de qualité douteuse. Un potentiomètre bon marché peut présenter une résistance incorrecte ou une usure prématurée. Privilégiez les pièces détachées d’origine constructeur ou des équipementiers reconnus pour garantir la fiabilité et la durabilité.
Quand faut-il remplacer le potentiomètre d’accélérateur?
Remplacez le potentiomètre si vos tests révèlent des variations de résistance irrégulières, des zones mortes ou des valeurs hors spécifications. Les symptômes courants incluent des à-coups à l’accélération, un ralenti instable, des coupures moteur ou l’activation du mode dégradé qui limite la puissance du moteur.
Un potentiomètre défaillant peut également provoquer une surconsommation de carburant, des difficultés au démarrage et l’allumage permanent du voyant moteur. Si votre véhicule présente ces symptômes combinés à des codes défaut P0120 à P0124, le remplacement s’impose généralement.
La durée de vie moyenne d’un potentiomètre d’accélérateur varie entre 150 000 et 250 000 kilomètres selon l’utilisation. Une conduite urbaine avec des sollicitations fréquentes de la pédale accélère l’usure des pistes résistives internes. N’attendez pas une panne complète pour effectuer le remplacement si les tests montrent une dégradation progressive.
Entretiens complémentaires à réaliser simultanément
Profitez de l’intervention sur le potentiomètre pour nettoyer le corps de papillon, souvent encrassé par les dépôts de calamine et d’huile. Un papillon sale perturbe le mélange air-carburant et amplifie les symptômes d’un potentiomètre défaillant. Utilisez un nettoyant spécifique pour corps de papillon et un chiffon non pelucheux.
Vérifiez également l’état du filtre à air et remplacez-le si nécessaire. Un filtre saturé réduit le débit d’air et force le calculateur à compenser, ce qui peut masquer ou aggraver les défauts du potentiomètre. Inspectez les durites d’admission pour détecter d’éventuelles prises d’air parasites.
Contrôlez le bon fonctionnement du débitmètre de masse d’air, car ses défaillances produisent des symptômes similaires à ceux d’un potentiomètre défectueux. Nettoyez le fil chaud du débitmètre avec un spray adapté pour restaurer la précision des mesures. Pensez également à vérifier les bougies d’allumage dont l’état influe directement sur la réactivité du moteur.
Questions fréquentes
Peut-on rouler avec un potentiomètre d’accélérateur défectueux?
Techniquement oui, mais c’est dangereux et déconseillé. Le mode dégradé limite sévèrement la puissance disponible, compromettant votre capacité à vous insérer dans le trafic ou effectuer des dépassements sécurisés. Réparez rapidement pour éviter une panne complète en circulation.
Combien coûte le remplacement d’un potentiomètre d’accélérateur?
Le prix de la pièce varie entre 50 et 200 euros selon le modèle de véhicule. Ajoutez 50 à 100 euros de main-d’œuvre pour l’installation et la calibration. Les véhicules haut de gamme avec doubles potentiomètres coûtent généralement plus cher.
Quelle est la différence entre potentiomètre et capteur à effet Hall?
Le potentiomètre utilise une piste résistive mécanique qui s’use avec le temps, tandis que le capteur à effet Hall fonctionne sans contact par magnétisme, offrant une durabilité supérieure. Les véhicules récents privilégient la technologie Hall pour sa fiabilité accrue.
Un nettoyant contact peut-il réparer un potentiomètre défaillant?
Rarement et seulement temporairement. Si l’oxydation des contacts est superficielle, un nettoyant peut restaurer brièvement le fonctionnement. Cependant, l’usure mécanique des pistes résistives nécessite impérativement le remplacement du composant pour une réparation durable.
Le potentiomètre nécessite-t-il une calibration après remplacement?
Sur la plupart des véhicules modernes, oui. Une procédure d’adaptation permet au calculateur d’enregistrer les valeurs minimale et maximale du nouveau capteur. Sans cette calibration, le véhicule peut conserver des symptômes de dysfonctionnement malgré la pièce neuve.
Diagnostiquer correctement un potentiomètre d’accélérateur demande méthodologie et précision, mais reste accessible avec les bons outils. Les tests électriques au multimètre combinés à une analyse avec valise diagnostic permettent d’identifier avec certitude l’origine des défauts. En suivant les procédures décrites et en utilisant des composants de qualité pour le remplacement, vous garantissez le bon fonctionnement du système d’accélération électronique et retrouvez des performances moteur optimales.
