Le correcteur de phares est un dispositif qui ajuste automatiquement ou manuellement l’angle d’inclinaison des faisceaux lumineux de vos feux avant selon la charge du véhicule et l’inclinaison de la carrosserie. Il empêche l’éblouissement des autres conducteurs et assure une visibilité optimale en toutes circonstances. Ce système est obligatoire sur les véhicules équipés de feux au xénon ou LED et améliore considérablement la sécurité routière nocturne.
Pièces et outils nécessaires pour l’intervention
Avant de procéder au diagnostic ou au remplacement du correcteur de phares, vous devrez rassembler quelques éléments essentiels. Cette préparation vous évitera les allers-retours et garantira un travail efficace.
Pièces requises
- Correcteur de phares neuf (compatible avec votre modèle)
- Capteurs d’assiette (avant et arrière selon le système)
- Biellettes de liaison (si usées)
- Joints d’étanchéité
- Clips de fixation
Outillage indispensable
- Jeu de tournevis (plats et cruciformes)
- Clés Torx
- Multimètre pour tester la continuité électrique
- Valise de diagnostic OBD
- Lampe de réglage ou mur d’essai
- Gants de protection
Vérifiez toujours la compatibilité du correcteur avec votre numéro de châssis. Certains modèles disposent de systèmes pneumatiques tandis que d’autres utilisent des moteurs électriques. Cette différence influence directement le type de pièce à commander.
Précautions de sécurité avant l’intervention
Travailler sur le système électrique d’un véhicule demande quelques mesures élémentaires mais cruciales pour votre sécurité et celle du véhicule.
Débranchez systématiquement la batterie avant toute manipulation électrique. Coupez d’abord la borne négative pour éviter les courts-circuits. Attendez au moins 10 minutes avant de toucher aux composants pour permettre la décharge complète des condensateurs.
Portez des gants adaptés et travaillez dans un espace bien éclairé. Si vous intervenez sur un véhicule équipé de feux au xénon, sachez que ces systèmes fonctionnent avec une haute tension. Ne touchez jamais les composants sous tension.
Utilisez des cales de roue et assurez-vous que le véhicule soit sur une surface plane. Si vous devez soulever le véhicule, employez des chandelles certifiées et jamais uniquement un cric.
Fonctionnement détaillé du correcteur de phares
Le correcteur de phares existe sous deux formes principales : manuel et automatique. Chacun répond à des besoins spécifiques et utilise des technologies différentes.
Le système manuel
Sur les véhicules plus anciens ou les versions d’entrée de gamme, un simple bouton rotatif situé sur le tableau de bord permet au conducteur d’ajuster manuellement l’inclinaison des phares. Cette molette actionne un câble qui modifie la position des projecteurs. Simple mais efficace, ce dispositif nécessite toutefois une intervention humaine à chaque changement de charge.
Le système automatique
Les correcteurs automatiques utilisent des capteurs d’assiette montés sur les trains avant et arrière. Ces capteurs mesurent en permanence l’inclinaison du véhicule. Lorsque vous chargez le coffre ou embarquez des passagers à l’arrière, le système détecte l’affaissement et compense automatiquement en réorientant les faisceaux lumineux vers le bas.
Deux technologies coexistent : les systèmes pneumatiques qui utilisent de l’air comprimé pour mouvoir les optiques, et les systèmes électriques qui emploient de petits moteurs intégrés dans chaque phare. Les véhicules haut de gamme adoptent généralement la solution électrique pour sa précision et sa rapidité de réaction.
Astuce de nos mécaniciens : Lors du remplacement d’un correcteur automatique, effectuez toujours une initialisation complète du système via la valise de diagnostic. Cette procédure garantit que les capteurs d’assiette et les actuateurs communiquent correctement avec le calculateur.
Diagnostic des pannes courantes
Les signes d’un correcteur défaillant sont généralement faciles à identifier. Une compréhension des symptômes vous permettra d’anticiper la panne et d’éviter une situation dangereuse sur route.
Symptômes d’un correcteur défectueux
Le témoin lumineux orange en forme de phare sur votre tableau de bord constitue le premier signal d’alerte. Ce voyant indique un dysfonctionnement du système d’éclairage ou de réglage.
Les phares qui pointent systématiquement vers le ciel, même avec le véhicule à vide, traduisent souvent une défaillance du moteur de correction ou un capteur d’assiette bloqué. À l’inverse, des faisceaux orientés trop bas réduisent dangereusement votre visibilité nocturne.
Un correcteur manuel dont la molette tourne dans le vide sans effet sur les phares signale généralement un câble rompu ou déconnecté. Sur les systèmes automatiques, l’absence totale de réaction lors du chargement du véhicule pointe vers un capteur défectueux ou un problème de calculateur.
Procédure de test électrique
Branchez votre multimètre sur les connecteurs des capteurs d’assiette. Vous devriez obtenir une tension variable lorsque vous simulez un changement d’inclinaison en soulevant progressivement l’arrière du véhicule. Une absence de variation indique un capteur hors service.
Vérifiez également la continuité des faisceaux électriques entre le calculateur et les actuateurs. Une résistance infinie suggère une coupure du câblage, fréquente sur les zones exposées aux projections et à la corrosion.
Procédure de remplacement pas à pas
Le changement d’un correcteur de phares varie selon le type de système installé sur votre véhicule. Voici la méthode détaillée pour chaque configuration.
Étape 1 : Accès aux composants
Ouvrez le capot et localisez l’arrière des blocs optiques. Sur certains modèles, vous devrez retirer la doublure du passage de roue pour accéder aux connecteurs. Déposez les vis ou clips de maintien puis débranchez les connecteurs électriques avec précaution.
Étape 2 : Retrait du correcteur défectueux

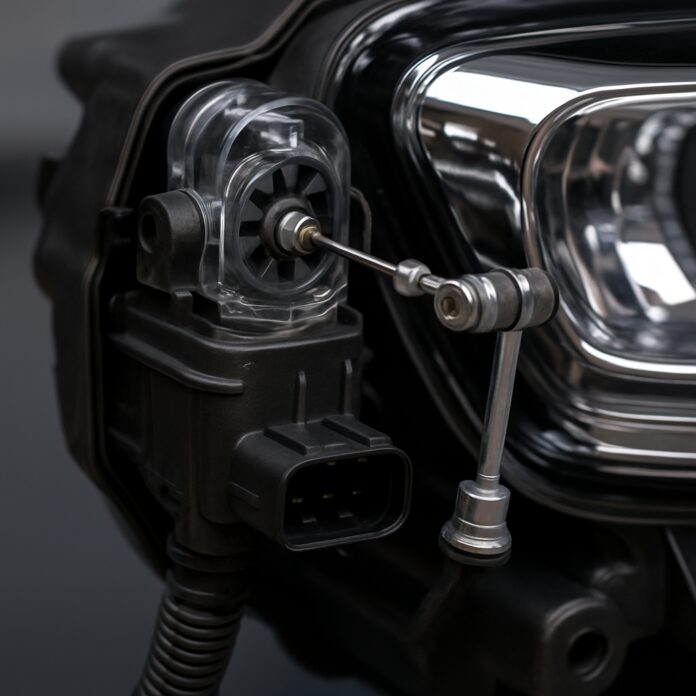

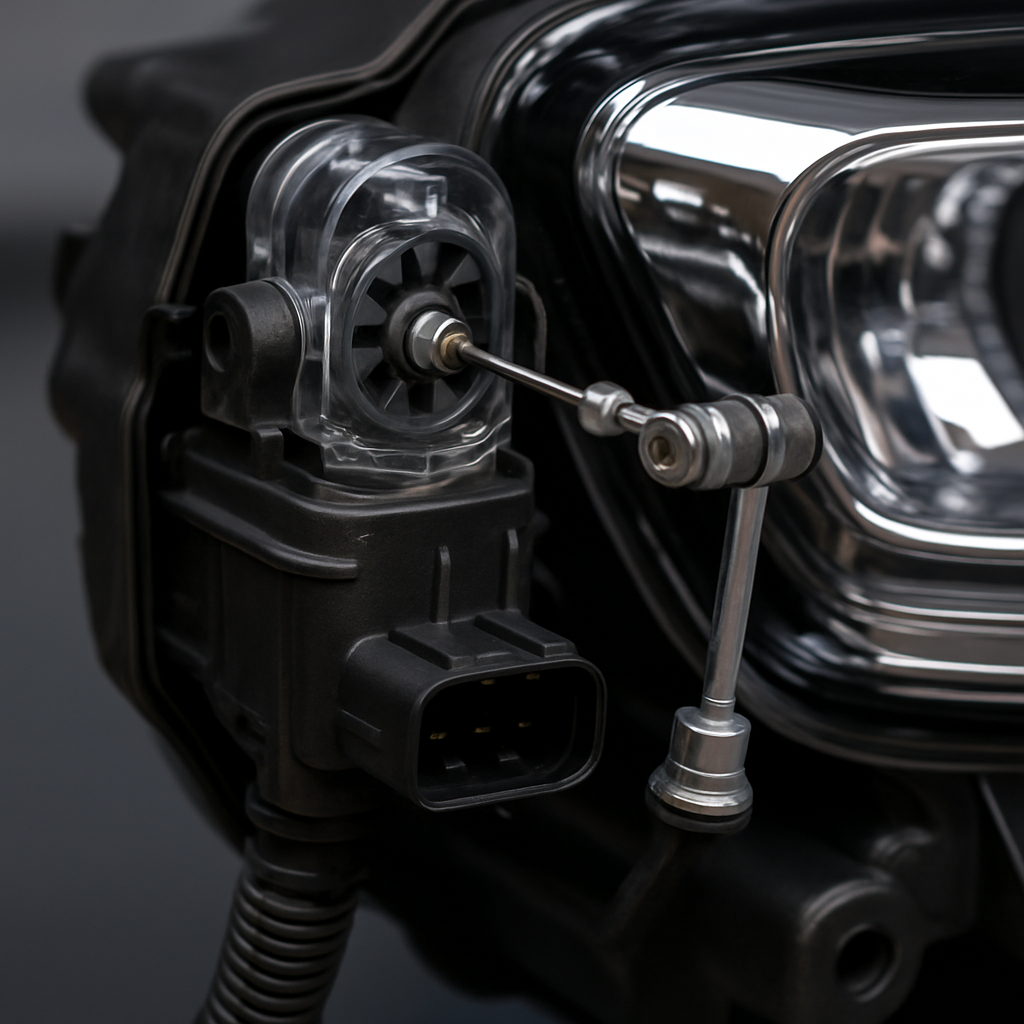

Identifiez le module de correction fixé sur le projecteur. Il s’agit généralement d’un petit boîtier cylindrique relié par une biellette à l’optique mobile. Dévissez les fixations à l’aide de votre jeu de Torx et détachez délicatement la biellette sans forcer pour ne pas endommager le réflecteur.
Sur les systèmes pneumatiques, purgez d’abord la pression en déconnectant la durite d’alimentation. Munissez-vous d’un chiffon pour absorber l’éventuel liquide résiduel.
Étape 3 : Installation du nouveau correcteur
Positionnez le correcteur neuf en respectant scrupuleusement l’orientation indiquée par le fabricant. Une inversion peut provoquer un réglage inversé et donc dangereux. Fixez la biellette sur son ancrage puis serrez les vis de maintien sans excès pour ne pas fissurer le plastique.
Reconnectez les prises électriques et assurez-vous qu’elles s’enclenchent avec un clic audible. Cette confirmation sonore garantit un contact électrique optimal.
Étape 4 : Remplacement des capteurs d’assiette
Les capteurs avant se situent généralement près du bras de suspension avant. Déboulonnez la fixation au châssis et déconnectez la tringlerie articulée. Le capteur arrière se trouve souvent sur le train arrière, proche de l’essieu.
Installez les nouveaux capteurs en vérifiant le débattement libre de la biellette. Elle ne doit rencontrer aucune résistance ni point dur sur toute sa course. Graissez légèrement les articulations avec une graisse silicone compatible.
Étape 5 : Réglage et calibration
Rebranchez la batterie et démarrez le moteur. Accédez au menu de diagnostic de votre véhicule ou utilisez une valise professionnelle pour lancer la procédure d’initialisation. Cette étape enregistre les positions de référence à vide.
Placez votre véhicule à 5 mètres d’un mur blanc. Les faisceaux doivent former une limite horizontale nette. Ajustez manuellement via les vis de réglage situées à l’arrière des optiques si nécessaire. La hauteur correcte se situe généralement entre 1 et 2 % en dessous de la hauteur des phares.
Conseil d’expert : Nos spécialistes recommandent de remplacer les capteurs d’assiette par paire, même si un seul semble défectueux. Cette pratique garantit une cohérence des mesures et évite un nouveau démontage quelques mois plus tard.
Erreurs fréquentes à éviter absolument
Certaines maladresses peuvent transformer une intervention simple en cauchemar mécanique. Voici les pièges les plus courants rencontrés par nos clients.
Mauvais positionnement du correcteur
Installer le module à l’envers constitue l’erreur la plus fréquente. Les phares réagiront alors à contresens : ils monteront quand ils devraient descendre et inversement. Vérifiez toujours les repères de montage gravés sur le boîtier.
Oubli de calibration
Sauter l’étape d’initialisation électronique rend le système inopérant. Le calculateur ne connaît pas les valeurs de référence et ne peut donc pas calculer les corrections nécessaires. Cette calibration prend moins de deux minutes mais reste absolument indispensable.
Réutilisation des anciens joints
Les joints toriques assurent l’étanchéité du système sur les versions pneumatiques. Les réutiliser expose à des fuites d’air et un fonctionnement erratique. Remplacez systématiquement ces consommables peu coûteux mais cruciaux.
Serrage excessif des vis
Les supports de correcteur sont souvent en plastique renforcé. Un couple de serrage trop élevé provoque des fissures invisibles qui se propagent avec les vibrations. Utilisez une clé dynamométrique réglée selon les spécifications constructeur, généralement entre 3 et 5 Nm.
Quand faut-il remplacer le correcteur de phares ?
Contrairement aux plaquettes de frein qui possèdent un intervalle de remplacement défini, le correcteur de phares ne se change qu’en cas de panne avérée.
La durée de vie moyenne d’un correcteur électrique oscille entre 8 et 12 ans. Les versions pneumatiques montrent parfois des signes de faiblesse dès 100 000 kilomètres à cause de l’usure des joints et membranes.
Remplacez immédiatement le système si le voyant de défaut persiste après un contrôle des fusibles et du câblage. Un correcteur grippé ou bloqué en position haute présente un danger réel pour les autres usagers et constitue un motif de contre-visite au contrôle technique.
Les véhicules soumis à des conditions difficiles (chemins non goudronnés, franchissement régulier) sollicitent davantage les capteurs d’assiette. Inspectez-les annuellement et guettez les traces de corrosion sur les biellettes métalliques.
Entretiens complémentaires à réaliser simultanément
Profiter de l’accès aux blocs optiques pour effectuer d’autres maintenances vous fera gagner du temps et optimisera vos coûts d’intervention.
Vérification des ampoules
Contrôlez l’état de toutes les ampoules du bloc optique. Remplacez celles qui montrent un noircissement du verre ou une luminosité affaiblie. Changez-les toujours par paire pour conserver une température de couleur homogène.
Nettoyage des réflecteurs
La poussière et l’humidité s’accumulent à l’intérieur des optiques. Un nettoyage délicat avec un chiffon microfibre et de l’alcool isopropylique restaure l’efficacité lumineuse sans rayer les surfaces argentées.
Révision du système de lave-phares
Si votre véhicule en est équipé, démontez les gicleurs et vérifiez leur propreté. Des canalisations bouchées empêchent le nettoyage efficace des optiques. Testez également le fonctionnement de la pompe dédiée.
Contrôle des supports de fixation
Les vibrations desserrent progressivement les boulons de fixation des phares. Resserrez-les au couple préconisé pour éviter les désalignements et préserver l’étanchéité du bloc optique.
Questions fréquemment posées
Peut-on rouler avec un correcteur de phares défaillant ?
Techniquement oui, mais c’est fortement déconseillé et illégal sur les véhicules équipés de feux au xénon ou LED. Vous risquez d’éblouir les autres conducteurs et de provoquer un accident. Le contrôle technique sanctionnera cette défaillance par une contre-visite immédiate.
Combien coûte le remplacement d’un correcteur de phares ?
Le prix varie entre 80 et 250 euros pour la pièce seule selon le type de système et la marque du véhicule. Ajoutez 100 à 200 euros de main-d’œuvre si vous passez par un professionnel. Les capteurs d’assiette coûtent entre 30 et 80 euros pièce.
Le correcteur automatique fonctionne-t-il en permanence ?
Non, le système effectue une mesure au démarrage du véhicule puis se réactive uniquement lors de changements significatifs de charge ou d’inclinaison. Cette logique préserve la durée de vie des actuateurs et économise l’énergie électrique du véhicule.
Pourquoi mes phares descendent tout seuls en roulant ?
Ce phénomène indique généralement un capteur d’assiette avant défectueux qui envoie des valeurs erronées au calculateur. Plus rarement, il peut s’agir d’une perte de pression sur les systèmes pneumatiques ou d’un actuateur en fin de vie qui ne maintient plus sa position.
Faut-il remplacer les deux correcteurs simultanément ?
Contrairement aux amortisseurs, il n’est pas obligatoire de changer les correcteurs par paire. Toutefois, si votre véhicule dépasse 10 ans et affiche plus de 150 000 kilomètres, remplacer les deux préviendra une seconde panne rapprochée et vous évitera un démontage supplémentaire.
Un correcteur de phares bien entretenu et correctement réglé participe activement à votre sécurité et celle des autres usagers. L’intervention reste accessible aux bricoleurs équipés, à condition de respecter scrupuleusement les étapes de calibration et d’utiliser des pièces compatibles avec votre véhicule. N’hésitez pas à consulter notre catalogue de pièces détachées pour trouver le correcteur adapté à votre modèle et garantir une réparation durable.
