Pour retirer un fusible de voiture, coupez le contact, localisez la boîte à fusibles (sous le tableau de bord ou sous le capot), identifiez le fusible défectueux à l’aide du schéma du couvercle, puis extrayez-le avec une pince à fusibles ou vos doigts. Vérifiez visuellement si le filament métallique est fondu avant de le remplacer par un fusible de même ampérage et couleur.
Outils et pièces nécessaires
Avant de commencer l’intervention, rassemblez le matériel indispensable pour effectuer cette opération en toute sécurité.
Pièces nécessaires
- Fusibles de rechange (ampérage correspondant)
- Pince à fusibles (généralement fournie dans la boîte à fusibles)
- Lampe de poche
Outils recommandés
- Multimètre pour tester la continuité électrique
- Gants isolants (optionnel mais conseillé)
- Manuel d’utilisation du véhicule
Conseil de pro : Les spécialistes d’Autopartspro recommandent de toujours avoir un assortiment de fusibles de rechange dans la boîte à gants. Un fusible grillé peut survenir à tout moment, et disposer des bonnes pièces vous évitera une immobilisation prolongée.
Assurez-vous que le fusible de remplacement possède exactement le même ampérage que celui d’origine. Un fusible de calibre supérieur pourrait endommager le circuit électrique et provoquer un incendie. Les fusibles sont codés par couleur selon leur intensité.
Précautions de sécurité
Travailler sur le circuit électrique d’un véhicule nécessite quelques précautions élémentaires pour éviter tout risque de court-circuit ou de blessure.
- Coupez toujours le contact avant toute intervention
- Débranchez la batterie si vous travaillez sur des circuits haute intensité
- Ne touchez jamais les bornes métalliques avec des outils conducteurs
- Travaillez dans un endroit bien éclairé
- Attendez quelques minutes après avoir coupé le contact pour laisser les condensateurs se décharger
Portez des gants isolants si vous devez manipuler plusieurs fusibles ou intervenir près de composants sous tension. Évitez de travailler par temps humide ou avec les mains mouillées.
Localisation de la boîte à fusibles
La plupart des véhicules modernes disposent de deux boîtes à fusibles distinctes, chacune protégeant des circuits spécifiques.
Boîte à fusibles intérieure
Elle se trouve généralement sous le tableau de bord, côté conducteur ou passager. Cette boîte protège les circuits de l’habitacle : éclairage intérieur, autoradio, lève-vitres, système de climatisation, allume-cigare et instruments de bord.
Boîte à fusibles moteur
Située sous le capot, près de la batterie ou contre la paroi pare-feu. Elle contient les fusibles haute intensité pour l’alternateur, le démarreur, les phares, le ventilateur de radiateur et la pompe à carburant.
Consultez le manuel d’utilisation pour identifier précisément l’emplacement sur votre modèle. Un schéma est généralement imprimé sur le couvercle de chaque boîte, indiquant la fonction et l’ampérage de chaque fusible.
Identification du fusible défectueux
Avant de retirer aléatoirement des fusibles, il convient d’identifier celui qui est responsable de la panne.
Diagnostic par les symptômes
Repérez la fonction défaillante : si vos feux de stop ne fonctionnent plus, cherchez le fusible correspondant à l’éclairage arrière. Si l’autoradio est mort, localisez le fusible des accessoires.
Lecture du schéma
Le couvercle de la boîte à fusibles indique la position et la fonction de chaque élément. Les fusibles sont numérotés et codés par couleur selon leur intensité :
| Couleur | Ampérage | Usage typique |
|---|---|---|
| Noir | 1A | Circuits faible consommation |
| Gris | 2A | Éclairage tableau de bord |
| Violet | 3A | Accessoires légers |
| Beige | 5A | Autoradio, éclairage intérieur |
| Marron | 7,5A | Circuits moyens |
| Rouge | 10A | Lève-vitres, essuie-glaces |
| Bleu | 15A | Allume-cigare, climatisation |
| Jaune | 20A | Phares, ventilateur |
| Transparent | 25A | Circuits haute intensité |
| Vert | 30A | Pompes, compresseurs |
Retrait du fusible étape par étape
Une fois le fusible identifié, procédez méthodiquement pour éviter d’endommager les contacts électriques.
Étape 1 : Couper le contact
Retirez la clé du contact et attendez 30 secondes. Sur les véhicules équipés de système start-stop, assurez-vous que tous les systèmes sont bien éteints.
Étape 2 : Ouvrir la boîte à fusibles
Dégagez les clips de verrouillage du couvercle. Certains modèles utilisent des vis qu’il faut dévisser. Éclairez l’intérieur avec une lampe de poche pour mieux voir.

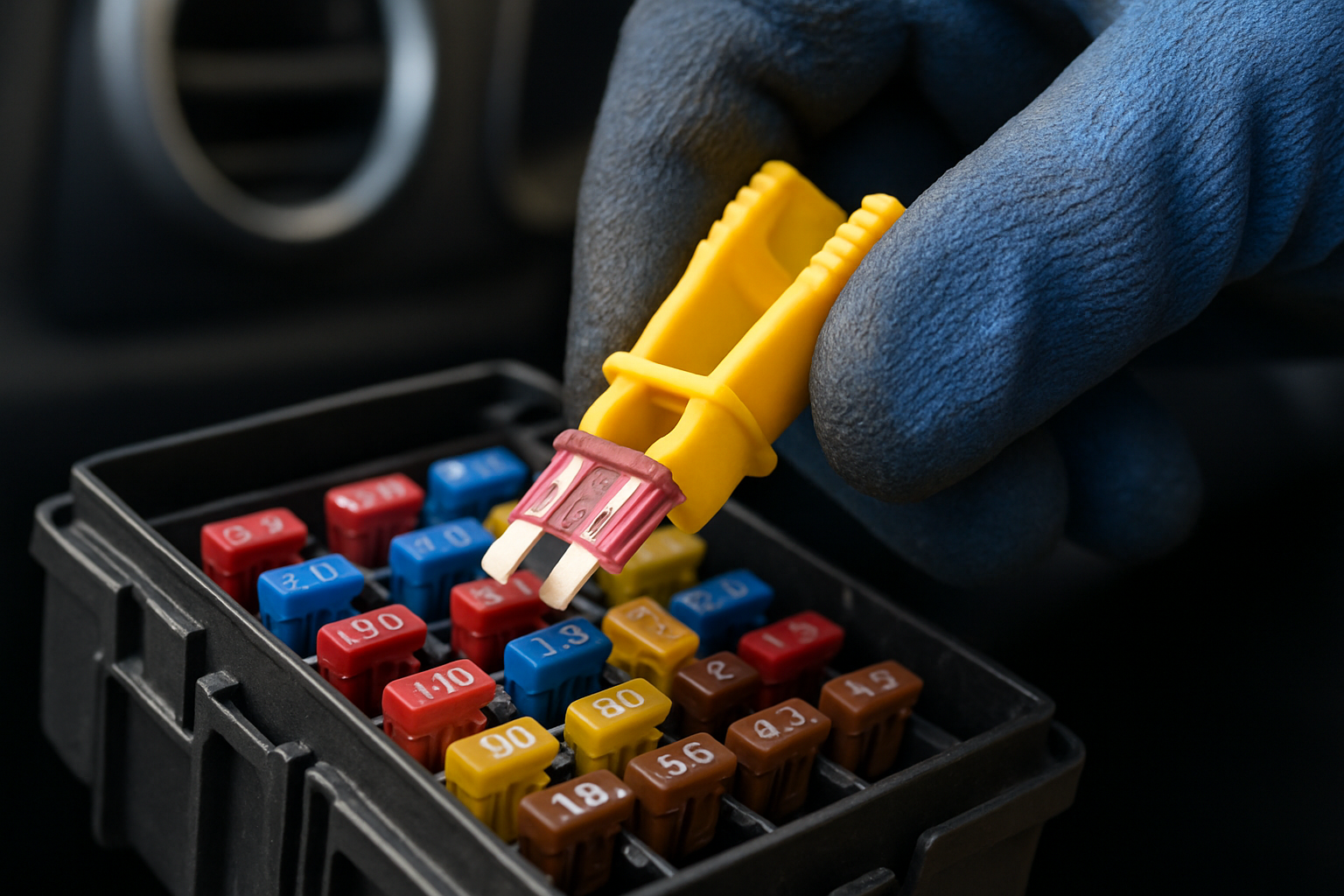

Étape 3 : Extraire le fusible
Utilisez la pince à fusibles fournie dans la boîte ou des pinces à bec plat. Saisissez fermement le fusible par son corps en plastique et tirez verticalement sans forcer latéralement. Les fusibles de type mini ou maxi peuvent être plus serrés.
Si vous n’avez pas de pince, vous pouvez extraire les petits fusibles avec vos doigts en les pinçant fermement. Évitez d’utiliser des outils métalliques qui pourraient créer un court-circuit.
Étape 4 : Vérifier l’état du fusible
Examinez le filament métallique visible à travers le plastique transparent. Si le fil est rompu ou le plastique noirci, le fusible est grillé et doit être remplacé. Un fusible sain présente un filament continu et intact.
Selon les mécaniciens de piecesauto-pro.fr, un fusible qui grille régulièrement indique un problème sous-jacent dans le circuit électrique. Il ne suffit pas de remplacer systématiquement le fusible sans chercher la cause : court-circuit, composant défectueux ou câblage endommagé. Un diagnostic électrique approfondi s’impose dans ce cas.
Étape 5 : Installer le nouveau fusible
Insérez le fusible de remplacement en respectant le sens d’insertion. Poussez fermement jusqu’à ce qu’il soit bien en place, au même niveau que les fusibles adjacents. Vérifiez que l’ampérage et la couleur correspondent exactement à l’original.
Étape 6 : Tester le circuit
Remettez le contact et testez la fonction concernée. Si l’équipement fonctionne, refermez la boîte à fusibles. Si le nouveau fusible grille immédiatement, un court-circuit existe dans le circuit et nécessite une intervention professionnelle.
Erreurs courantes à éviter
Plusieurs maladresses peuvent compliquer l’opération ou endommager le circuit électrique de votre véhicule.
Utiliser un fusible de mauvais calibre
Ne remplacez jamais un fusible par un autre de calibre supérieur. Un fusible de 10A ne peut pas être remplacé par un 20A, même temporairement. Le fusible protège le circuit contre la surchauffe et l’incendie.
Forcer lors de l’extraction
Si un fusible résiste, vérifiez que vous tirez bien dans l’axe vertical. Un mouvement latéral peut casser le porte-fusible ou endommager les contacts.
Négliger la cause de la panne
Un fusible grillé est un symptôme, pas la maladie. Identifiez pourquoi il a sauté avant de le remplacer. Un court-circuit persistant fera griller immédiatement le nouveau fusible.
Toucher les contacts avec des outils métalliques
Ne jamais insérer de tournevis ou d’outil conducteur dans les alvéoles du porte-fusible. Cela provoquerait un court-circuit potentiellement dangereux.
Remplacer à l’aveugle
Vérifiez toujours visuellement l’état du fusible avant de le remplacer. Parfois, le problème vient d’ailleurs et le fusible est intact.
Quand faut-il remplacer un fusible?
Plusieurs signes indiquent qu’un fusible doit être changé ou vérifié.
Panne électrique soudaine
Lorsqu’un équipement cesse brutalement de fonctionner sans raison apparente, un fusible grillé est souvent en cause. Les phares, l’autoradio, les essuie-glaces ou la climatisation qui s’arrêtent subitement signalent généralement un fusible défaillant.
Plusieurs équipements inactifs simultanément
Si plusieurs fonctions tombent en panne en même temps, elles partagent probablement le même fusible. Par exemple, l’allume-cigare et la prise 12V sont souvent sur le même circuit.
Après un court-circuit
Si vous avez branché un accessoire défectueux ou créé accidentellement un contact entre deux fils, vérifiez les fusibles concernés. Le fusible aura joué son rôle protecteur en grillant.
Inspection préventive
Lors de l’entretien annuel, examinez visuellement l’état des fusibles principaux. Un fusible peut montrer des signes de faiblesse (plastique décoloré, contacts oxydés) sans être complètement grillé.
Entretien complémentaire à réaliser
Profitez de l’accès à la boîte à fusibles pour effectuer quelques vérifications supplémentaires qui amélioreront la fiabilité électrique de votre véhicule.
Nettoyer les contacts
Les porte-fusibles peuvent s’oxyder avec le temps, créant des résistances parasites. Utilisez une bombe de contact électrique pour nettoyer les alvéoles lors du remplacement d’un fusible.
Vérifier les relais
Situés dans la même boîte, les relais contrôlent les circuits haute intensité. Testez-les en les permutant avec un relais identique pour éliminer une panne de relais.
Contrôler les cosses de batterie
Des bornes de batterie oxydées ou desserrées causent des chutes de tension qui peuvent simuler des fusibles défaillants. Nettoyez et resserrez les connexions de la batterie régulièrement.
Inspecter le câblage visible
Recherchez des fils dénudés, des gaines fendillées ou des connexions corrodées qui pourraient causer des courts-circuits futurs.
Tester l’alternateur
Un alternateur défaillant produit des surtensions qui font griller les fusibles prématurément. Vérifiez la tension de charge qui doit se situer entre 13,5 et 14,5 volts moteur tournant.
Questions fréquemment posées
Peut-on remplacer un fusible par un fil de cuivre?
Absolument pas. Un fil de cuivre supprime la protection du circuit et peut provoquer un incendie grave en cas de court-circuit. Utilisez toujours un fusible du bon calibre, même si cela nécessite un dépannage immédiat chez un professionnel.
Pourquoi mon fusible grille-t-il systématiquement?
Un fusible qui grille à répétition indique un court-circuit permanent dans le circuit protégé. Le problème peut venir d’un câble frotté contre la carrosserie, d’un composant défectueux ou d’une surintensité. Un diagnostic électrique s’impose pour localiser la défaillance.
Combien de temps dure un fusible de voiture?
Un fusible sain ne s’use pas et dure théoriquement indéfiniment. Il ne grille qu’en cas de surcharge ou de court-circuit pour protéger le circuit. La durée de vie d’un fusible dépend uniquement des sollicitations électriques du circuit qu’il protège.
Faut-il débrancher la batterie pour changer un fusible?
Ce n’est généralement pas nécessaire. Couper le contact suffit pour intervenir en sécurité sur les fusibles faible et moyenne intensité. Débranchez la batterie uniquement pour les fusibles haute puissance du compartiment moteur ou si vous devez travailler longuement sur le circuit électrique.
Comment savoir si c’est le fusible ou l’équipement qui est en panne?
Vérifiez d’abord visuellement le fusible. Si le filament est intact, testez-le avec un multimètre en mode continuité. Si le fusible est bon mais l’équipement ne fonctionne toujours pas, le problème vient du composant lui-même, du câblage ou d’un relais défectueux.
Le remplacement d’un fusible de voiture reste une opération simple accessible à tous les automobilistes. Gardez toujours un assortiment de fusibles de rechange dans votre véhicule et respectez scrupuleusement les calibrages indiqués par le constructeur. Si un fusible grille fréquemment, ne vous contentez pas de le remplacer systématiquement : consultez un professionnel pour identifier et résoudre la cause du problème électrique sous-jacent. Une intervention rapide préservera l’intégrité du circuit et évitera des pannes plus coûteuses. Pour compléter votre trousse de dépannage, pensez à vous équiper d’une pince à fusibles de qualité et d’un multimètre basique qui vous permettront d’intervenir efficacement sur les pièces détachées électriques de votre automobile.
