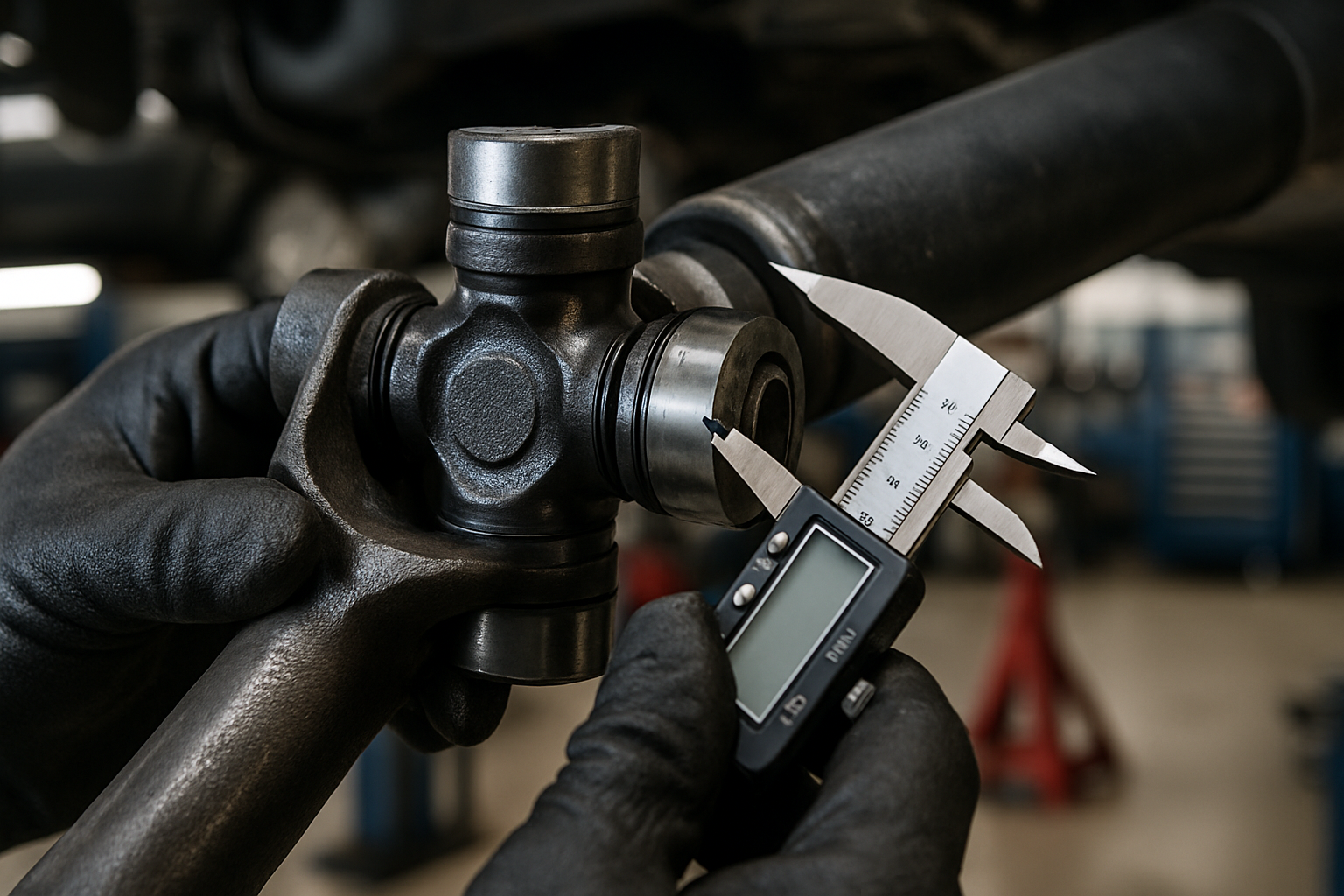

Pour vérifier un joint universel, inspectez visuellement les croisillons et les coupelles pour détecter toute usure, fissure ou corrosion. Saisissez l’arbre de transmission et effectuez un mouvement de rotation tout en le secouant dans plusieurs directions pour détecter du jeu excessif. Un jeu supérieur à 1 mm ou des bruits de claquement indiquent un remplacement immédiat. Utilisez un pied à coulisse pour mesurer l’usure des paliers et vérifiez l’absence de fuite de graisse au niveau des joints d’étanchéité.
Outils et pièces nécessaires
Avant de commencer la vérification, rassemblez l’équipement approprié pour effectuer un diagnostic précis.
Pièces nécessaires
- Joint universel de remplacement (si nécessaire)
- Graisse pour joints
- Circlips et clips de sécurité
- Joints d’étanchéité
Outils requis
- Pied à coulisse numérique
- Jeu de douilles et clés dynamométriques
- Levier ou chandelles
- Lampe d’inspection LED
- Gants de protection et lunettes de sécurité
- Comparateur à cadran (pour mesures précises)
- Dégraissant et chiffons propres
Assurez-vous de consulter le manuel technique de votre véhicule pour connaître les tolérances exactes du jeu acceptable. Chaque modèle possède des spécifications différentes qui déterminent le moment du remplacement.
Précautions de sécurité
Travaillez toujours dans un environnement bien éclairé et sur une surface plane. Utilisez des chandelles homologuées pour soutenir le véhicule, jamais uniquement un cric. Portez des gants de protection et des lunettes de sécurité pour éviter le contact avec les lubrifiants et les projections. Débranchez la batterie avant toute intervention sur les composants de transmission. Assurez-vous que le frein à main est activé et que le véhicule est en première vitesse ou en position parking.
Ne travaillez jamais sous un véhicule uniquement supporté par un cric hydraulique. Les vibrations et mouvements peuvent provoquer une chute dangereuse du véhicule.
Étape 1 : Inspection visuelle préliminaire
Commencez par nettoyer soigneusement la zone autour du cardan de transmission et des joints universels avec un dégraissant. Cela permet de mieux identifier les fuites de graisse et les zones endommagées.
Recherchez des traces de graisse fraîche qui s’échappent des joints d’étanchéité, signe évident de défaillance. Examinez les croisillons pour détecter des fissures, de la corrosion ou un polissage excessif qui indiquerait une usure avancée.
Inspectez les coupelles de roulement pour vérifier qu’elles ne présentent pas de déformation ou de marques d’impact. Un joint universel en bon état doit avoir une couleur uniforme sans traces de rouille ou d’oxydation excessive.
Étape 2 : Test de jeu manuel
Avec le véhicule surélevé et sécurisé, saisissez fermement l’arbre de transmission de chaque côté du joint universel. Tentez de faire pivoter les sections dans des directions opposées pour détecter tout jeu de rotation.
Effectuez ensuite un mouvement de haut en bas et de gauche à droite pour identifier un jeu radial. Un jeu perceptible au toucher ou visible à l’œil nu nécessite un remplacement immédiat. Le jeu normal ne devrait pas dépasser 0,5 à 1 mm selon les spécifications du constructeur.
Faites tourner lentement l’arbre de transmission à la main tout en observant le joint. Tout point de résistance, accrochage ou sensation de rugosité indique une usure interne des roulements.
Selon les mécaniciens spécialistes d’Autopartspro, un joint universel qui présente le moindre jeu détectable manuellement doit être remplacé sans délai. L’attente peut entraîner une rupture catastrophique en circulation, provoquant des dommages coûteux à la transmission et une perte totale de contrôle du véhicule.
Étape 3 : Vérification des bruits et vibrations
Demandez à un assistant de démarrer le moteur et d’engager une vitesse lentement pendant que vous observez le joint universel (véhicule toujours surélevé et sécurisé). Écoutez attentivement tout claquement, grincement ou bruit métallique provenant du joint.
Les bruits de claquement rythmiques qui s’amplifient avec la vitesse de rotation indiquent clairement une usure des croisillons. Des vibrations perceptibles dans l’habitacle, particulièrement lors des accélérations, signalent également un problème de joint universel.
Un bruit de cliquetis lors des changements de charge (accélération/décélération) est un symptôme classique de jeu excessif dans les joints. Ces bruits peuvent également être ressentis à travers le levier de vitesses.
Étape 4 : Mesure précise de l’usure
Utilisez un comparateur à cadran pour mesurer le jeu axial du joint universel avec précision. Fixez le comparateur sur une partie stable et positionnez la sonde contre le croisillon. Exercez une pression alternative sur l’arbre et notez le déplacement maximal.
Un jeu axial supérieur à 0,05 mm nécessite généralement un remplacement. Pour mesurer le jeu radial, utilisez un pied à coulisse pour vérifier l’écart entre les coupelles et le croisillon à différents points de rotation.
Mesurez également le diamètre des tourillons du croisillon pour détecter une usure excessive. Comparez vos mesures aux spécifications du fabricant disponibles dans la documentation technique.
Étape 5 : Contrôle de la lubrification
Examinez attentivement les joints d’étanchéité pour vérifier qu’ils sont intacts et qu’aucune fuite de graisse n’est visible. Un joint universel correctement lubrifié doit contenir de la graisse propre sans contamination par de l’eau ou des particules.
Si le joint possède un graisseur, tentez d’injecter de la graisse fraîche. Si la graisse ne pénètre pas ou ressort immédiatement par les joints, cela indique un joint bouché ou endommagé.
Vérifiez la couleur et la texture de la graisse qui s’échappe. Une graisse noirâtre, granuleuse ou contenant des particules métalliques signale une usure interne avancée nécessitant un remplacement immédiat.
Erreurs courantes à éviter
Ne négligez jamais un léger jeu en pensant qu’il peut attendre. L’usure des joints universels progresse de façon exponentielle et peut causer une panne soudaine. Évitez de confondre les symptômes d’un joint universel défectueux avec ceux d’amortisseurs usés ou de problèmes de roulement de roues.
Ne lubrifiez pas excessivement un joint usé dans l’espoir de prolonger sa durée de vie. Cela ne fera que masquer temporairement le problème sans résoudre l’usure mécanique. N’oubliez pas de vérifier tous les joints universels de la transmission, car l’usure d’un seul peut affecter les autres.
Évitez d’utiliser des outils inadaptés qui pourraient endommager les composants lors de l’inspection. Un diagnostic incorrect peut conduire à remplacer des pièces encore fonctionnelles tout en laissant le vrai problème non résolu.
Quand faut-il remplacer un joint universel?
Remplacez systématiquement le joint universel tous les 80 000 à 120 000 km selon l’utilisation du véhicule. Les véhicules tout-terrain ou ceux tractant régulièrement des charges lourdes nécessitent un remplacement plus fréquent, généralement tous les 60 000 km.
Un remplacement immédiat s’impose dès l’apparition de vibrations perceptibles dans l’habitacle, particulièrement entre 50 et 80 km/h. Les bruits de claquement lors des changements de vitesse ou des accélérations constituent également un signal d’alerte.
Si votre véhicule présente ces symptômes, consultez rapidement un professionnel. Un joint universel défaillant peut se désintégrer complètement, provoquant une panne immobilisante et potentiellement dangereuse.
Entretien complémentaire à effectuer simultanément
Lors du remplacement d’un joint universel, profitez-en pour inspecter l’ensemble de la transmission. Vérifiez l’état des soufflets de cardan pour détecter d’éventuelles déchirures ou fissures.
Contrôlez également les supports de transmission et remplacez les silent-blocs usés pour éviter des vibrations excessives. Inspectez le différentiel pour vérifier le niveau d’huile et rechercher des fuites éventuelles.
C’est aussi le moment idéal pour vérifier l’état du système de transmission complet et remplacer les éléments présentant une usure prématurée. Cette approche préventive permet d’éviter des pannes futures coûteuses.
Questions fréquemment posées
Combien de temps dure un joint universel?
La durée de vie moyenne d’un joint universel varie entre 80 000 et 150 000 km selon les conditions d’utilisation. Une conduite régulière sur routes en bon état prolonge la durée de vie, tandis que le tout-terrain et les charges lourdes l’abrègent considérablement.
Peut-on rouler avec un joint universel défectueux?
Non, rouler avec un joint universel usé est dangereux. Il peut se rompre subitement, causant une perte totale de transmission et un accident potentiel. Les vibrations générées endommagent également d’autres composants de la transmission, multipliant les coûts de réparation.
Combien coûte le remplacement d’un joint universel?
Le remplacement d’un joint universel coûte généralement entre 150 et 400 euros, pièces et main-d’œuvre comprises. Le prix varie selon le modèle de véhicule, l’accessibilité du joint et si le cardan complet nécessite un démontage. Les véhicules à quatre roues motrices sont plus coûteux.
Comment différencier un problème de joint universel d’un problème de cardan?
Un joint universel défectueux produit des claquements rythmiques et du jeu perceptible manuellement au niveau du croisillon. Un cardan endommagé génère plutôt des vibrations constantes et des bruits de craquement provenant des soufflets déchirés. L’inspection visuelle permet généralement d’identifier la source exacte.
Les joints universels nécessitent-ils une lubrification régulière?
Les joints universels modernes sont souvent scellés et ne nécessitent aucun entretien durant leur durée de vie. Toutefois, certains modèles équipés de graisseurs requièrent une lubrification tous les 10 000 km. Consultez le manuel d’entretien de votre véhicule pour connaître les spécifications exactes.
La vérification régulière des joints universels représente un aspect essentiel de l’entretien préventif de votre véhicule. En suivant ces étapes méthodiques et en respectant les tolérances du constructeur, vous garantissez la fiabilité de votre système de transmission et évitez des pannes coûteuses. N’hésitez pas à remplacer un joint dès les premiers signes d’usure, car le coût d’une réparation préventive reste toujours inférieur aux dommages causés par une rupture complète en circulation.
