L’embrayage bimasse est un composant de transmission utilisant deux volants reliés par un système d’amortissement à ressorts. Il absorbe les vibrations du moteur, réduit les bruits et protège la boîte de vitesses. Les symptômes d’usure incluent des vibrations au ralenti, des claquements au démarrage, et des difficultés à passer les vitesses. Le remplacement nécessite la dépose de la boîte de vitesses et coûte entre 800 et 2000 euros selon le véhicule.
Qu’est-ce qu’un embrayage bimasse

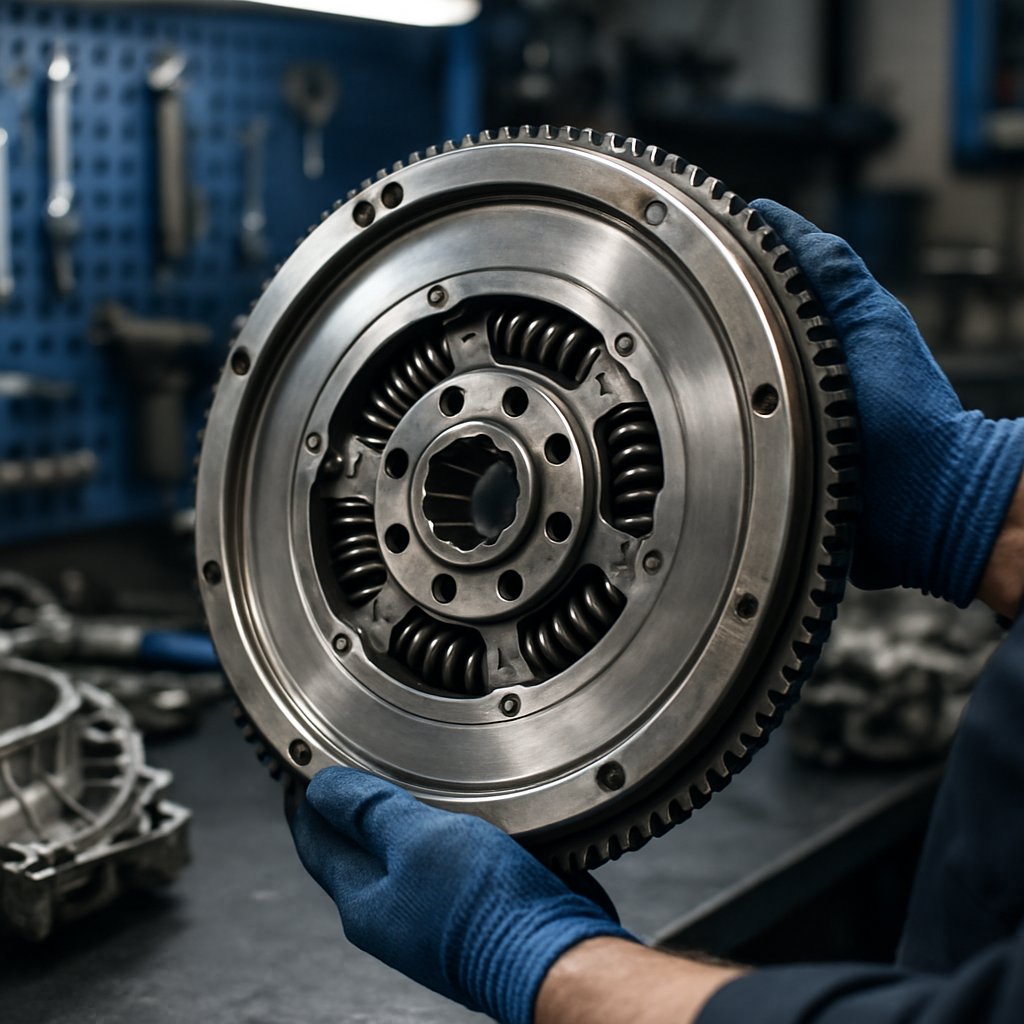

Un embrayage bimasse, également appelé volant moteur bimasse ou DMF (Dual Mass Flywheel), se compose de deux masses métalliques distinctes. La première masse se fixe directement au vilebrequin du moteur. La seconde masse supporte le disque d’embrayage et la transmission.
Entre ces deux masses se trouvent des ressorts hélicoïdaux ou des ressorts à arc qui fonctionnent dans un bain de graisse haute température. Ces ressorts absorbent les à-coups du moteur et filtrent les vibrations de torsion avant qu’elles n’atteignent la boîte de vitesses.
Contrairement à un volant moteur rigide classique, le bimasse offre un découplage dynamique. Cette technologie améliore le confort de conduite en éliminant les broutements typiques des moteurs diesel et des essence à faible cylindrée. Les constructeurs l’installent principalement sur les véhicules modernes équipés de moteurs à fort couple à bas régime.
Le système protège également la transmission contre les chocs mécaniques. Les ressorts internes permettent un débattement angulaire pouvant atteindre 60 degrés, absorbant ainsi les acyclismes de combustion. Cette flexibilité réduit l’usure prématurée des synchroniseurs de boîte et des arbres de transmission.
Pièces et outils nécessaires au remplacement
Le remplacement d’un embrayage bimasse exige des composants spécifiques et un outillage adapté. La préparation correcte garantit un montage réussi.
Pièces requises
- Volant moteur bimasse neuf (jamais reconditionné)
- Kit d’embrayage complet compatible
- Butée d’embrayage hydraulique ou mécanique
- Vis de fixation neuves (couple de serrage critique)
- Graisse haute température pour cannelures
- Joint de carter d’embrayage
Outillage indispensable
- Pont élévateur ou chandelles renforcées
- Clé dynamométrique réglable (20-200 Nm)
- Centreur d’embrayage universel
- Cric de boîte de vitesses
- Jeu de douilles et clés à pipe
- Produit frein-filet moyen
- Comparateur de jeu axial (vérification bimasse)
Vérifiez toujours la référence exacte de votre volant bimasse selon le numéro de châssis. Une erreur de référence peut entraîner des vibrations importantes et une casse rapide.
Symptômes d’un embrayage bimasse défaillant
Les signes d’usure d’un volant bimasse apparaissent progressivement. Au ralenti, vous entendez un claquement métallique ou un ronronnement sourd provenant de la cloche d’embrayage. Ce bruit disparaît généralement lorsque vous appuyez sur la pédale d’embrayage.
Les vibrations dans le levier de vitesses et la pédale constituent un autre indicateur fiable. Ces tremblements se manifestent particulièrement au point mort ou lors des phases d’accélération modérée. Le volant peut également transmettre des à-coups ressentis dans les mains.
Au démarrage, des secousses brutales se produisent même avec un débrayage progressif. La voiture semble vouloir caler malgré un régime moteur suffisant. Ces symptômes s’accentuent en côte ou avec une charge importante.
Le passage des vitesses devient laborieux, notamment le premier et la marche arrière. Vous percevez des craquements lors de l’engagement du rapport. La synchronisation semble moins précise qu’auparavant.
Dans les cas avancés, un bruit de ferraille se fait entendre en accélération et décélération. Ce son indique que les ressorts internes sont cassés ou que le jeu axial dépasse les tolérances. À ce stade, la rupture complète devient imminente.
Selon l’expérience des mécaniciens de Piecesauto-pro, un volant bimasse présentant un jeu axial supérieur à 2 mm nécessite un remplacement immédiat. Au-delà de cette valeur, les contraintes sur la transmission augmentent dangereusement.
Diagnostic et vérification
Le contrôle d’un embrayage bimasse commence par une inspection visuelle après dépose de la boîte. Examinez la surface de friction pour détecter des points chauds bleutés ou des fissures radiales. Ces marques révèlent une surchauffe excessive.
Mesurez le jeu axial en saisissant fermement la masse secondaire. Tentez de la faire pivoter dans les deux sens par rapport à la masse primaire. Un jeu supérieur à 1,5-2 mm selon les modèles indique une usure critique des ressorts internes.
Testez également le jeu radial en essayant de soulever la périphérie de la masse secondaire. Aucun mouvement vertical ne doit être perceptible. Un débattement radial signifie que les roulements internes sont défaillants.
Faites tourner lentement la masse secondaire. La rotation doit être fluide, progressive, avec une résistance constante. Des points durs ou des zones molles traduisent la rupture de ressorts internes. Un bruit de cliquetis pendant cette manipulation confirme la présence de débris métalliques.
Contrôlez l’état thermique en inspectant les orifices de ventilation. Une accumulation de graisse carbonisée à l’extérieur prouve une température de fonctionnement excessive, souvent causée par un style de conduite inadapté ou un embrayage qui patine.
Vérifiez simultanément l’état du disque d’embrayage et du mécanisme. Un volant bimasse défaillant accélère l’usure de ces composants. Le remplacement doit toujours être complet.
Procédure de remplacement étape par étape
Étape 1 : Préparation et sécurité
Placez le véhicule sur un pont élévateur ou sur des chandelles robustes après avoir serré le frein à main. Débranchez la borne négative de la batterie pour éviter tout court-circuit. Marquez la position des cardans et des supports moteur avant démontage.
Étape 2 : Dépose de la boîte de vitesses
Retirez les roues avant et les protections sous moteur. Déconnectez les cardans de transmission après avoir dévissé les écrous de moyeu. Débranchez le câblage électrique de la boîte et les durites d’embrayage hydraulique. Soutenez le moteur avec un support adéquat avant de dévisser les fixations de la boîte.
Utilisez un cric de transmission pour supporter le poids de la boîte. Dévissez progressivement les boulons de fixation en respectant un schéma en croix. Éloignez lentement la boîte en la maintenant parfaitement horizontale pour ne pas endommager le guidage d’embrayage.
Étape 3 : Retrait de l’ancien volant bimasse
Bloquez le volant moteur avec un outil de contre-tenue adapté. Dévissez les vis de fixation du mécanisme d’embrayage en procédant progressivement et en croix. Retirez le mécanisme et le disque en notant leur position.
Dévissez les vis du volant bimasse selon le couple de desserrage spécifié. Ces vis utilisent généralement du frein-filet et nécessitent un couple élevé. Remplacez-les systématiquement par des vis neuves, car elles subissent une déformation plastique au serrage.
Étape 4 : Installation du nouveau volant
Nettoyez soigneusement la surface de fixation du vilebrequin avec un dégraissant. Vérifiez l’absence de bavures ou de corps étrangers. Positionnez le nouveau volant bimasse en alignant les trous de fixation.
Appliquez du frein-filet de force moyenne sur les filetages des vis neuves. Serrez les vis en plusieurs passes selon un schéma en étoile. Respectez scrupuleusement le couple final spécifié par le constructeur, généralement entre 60 et 110 Nm selon les motorisations.
Les mécaniciens expérimentés de Piecesauto-pro recommandent de marquer au feutre la position relative des masses avant le premier démarrage. Cela permet de vérifier visuellement l’absence de rotation anormale lors des contrôles ultérieurs.
Étape 5 : Montage de l’embrayage
Graissez légèrement les cannelures du disque d’embrayage avec de la graisse haute température. Positionnez le disque sur le volant en orientant correctement le côté marqué « Getriebe » ou « Gearbox » vers la boîte de vitesses.
Insérez le centreur d’embrayage à travers le disque pour maintenir l’alignement. Placez le mécanisme d’embrayage et serrez progressivement les vis en croix. Appliquez le couple final recommandé, généralement entre 15 et 25 Nm. Retirez le centreur uniquement après serrage complet.
Étape 6 : Remontage de la boîte
Vérifiez que le guidage d’embrayage coulisse librement dans le roulement de butée. Appliquez une fine couche de graisse sur le guidage. Alignez soigneusement la boîte avec le moteur en guidant l’arbre primaire dans les cannelures du disque.
Ne forcez jamais avec les boulons de fixation. Si la boîte ne s’approche pas naturellement du moteur, vérifiez l’alignement de l’embrayage. Serrez les boulons de boîte au couple spécifié. Reconnectez tous les éléments démontés en sens inverse.
Étape 7 : Contrôles finaux
Remplissez la boîte avec l’huile de transmission appropriée. Purgez le circuit hydraulique d’embrayage si nécessaire. Reconnectez la batterie et démarrez le moteur au point mort. Écoutez attentivement l’absence de bruits anormaux.
Testez le fonctionnement de l’embrayage en engageant successivement tous les rapports, moteur tournant et véhicule immobilisé. La pédale doit offrir une résistance progressive sans point dur. Effectuez un essai routier en évitant les charges importantes pendant les 500 premiers kilomètres.
Précautions de sécurité
Travaillez impérativement sur une surface plane et stable. Les chandelles doivent être positionnées sur les points d’appui renforcés du châssis. Un effondrement pendant l’intervention peut causer des blessures graves voire mortelles.
Ne placez jamais une partie du corps sous un véhicule uniquement soutenu par un cric hydraulique. Ces équipements peuvent perdre leur pression progressivement. Utilisez toujours des chandelles de capacité appropriée.
Portez des lunettes de protection lors du dévissage des composants. Les ressorts sous tension peuvent projeter des débris métalliques. Des gants de protection résistants évitent les coupures sur les arêtes vives des tôles.
La boîte de vitesses pèse généralement entre 40 et 80 kg selon les modèles. Son centre de gravité déséquilibré rend la manipulation délicate. Utilisez systématiquement un cric de transmission et demandez l’assistance d’une seconde personne.
Ventilez correctement l’atelier pour évacuer les vapeurs d’huile et de solvants. Les dégraissants utilisés pour le nettoyage sont souvent inflammables et toxiques. Éloignez toute source d’ignition de la zone de travail.
Erreurs fréquentes à éviter
L’erreur la plus courante consiste à monter le disque d’embrayage dans le mauvais sens. Le côté avec le plus grand débattement des ressorts doit toujours être orienté vers le mécanisme. Une inversion provoque un patinage immédiat et une usure accélérée.
Négliger le centrage parfait du disque entraîne l’impossibilité d’emboîter la boîte de vitesses. Forcer le montage endommage irrémédiablement les cannelures de l’arbre primaire. Utilisez toujours un centreur adapté au diamètre de votre embrayage.
Réutiliser les anciennes vis de volant bimasse représente un risque majeur. Ces fixations subissent une déformation permanente au serrage initial. Leur réemploi compromet le couple de serrage et peut provoquer un desserrage en service avec des conséquences catastrophiques.
Remplacer uniquement le disque d’embrayage sans changer le volant bimasse usé constitue une économie mal placée. Le bimasse défaillant détruira le nouvel embrayage en quelques milliers de kilomètres. Le démontage devra être répété avec des coûts doublés.
Omettre la purge du circuit hydraulique après intervention génère une pédale d’embrayage spongieuse. L’air emprisonné dans le circuit empêche le débrayage complet. Cette situation complique les passages de vitesses et accélère l’usure des synchroniseurs.
Serrer les vis du volant bimasse sans respecter le couple exact fragilise l’ensemble. Un serrage insuffisant provoque un desserrage progressif et des vibrations. Un serrage excessif déforme le volant et peut fissurer le carter moteur en aluminium.
Durée de vie et intervalles de remplacement
La longévité d’un volant moteur bimasse varie considérablement selon le style de conduite et l’utilisation du véhicule. En conduite normale, un bimasse parcourt généralement entre 150 000 et 250 000 kilomètres avant de nécessiter un remplacement.
Les véhicules utilisés principalement en ville avec de nombreux démarrages en côte usent leur bimasse plus rapidement. Les sollicitations répétées à bas régime sollicitent intensément les ressorts internes. Comptez alors une durée de vie réduite d’environ 30 à 40 %.
Les moteurs diesel à fort couple et les essence downsizés turbocompressés génèrent des contraintes importantes. Ces motorisations produisent des acyclismes de combustion marqués que le bimasse doit absorber constamment. L’usure se révèle plus rapide que sur les moteurs essence atmosphériques.
Le remorquage fréquent de charges lourdes accélère considérablement la dégradation. Les montées en côte avec une remorque multiplient les contraintes thermiques et mécaniques. Divisez par deux la durée de vie attendue dans ces conditions d’utilisation extrêmes.
Aucun entretien préventif ne prolonge la durée de vie d’un bimasse. Contrairement aux fluides ou aux filtres, ce composant ne bénéficie d’aucune maintenance possible. Seul un style de conduite adapté préserve sa longévité : évitez les démarrages brutaux, les montées en côte avec un régime insuffisant, et le patinage excessif.
Coût du remplacement
Le prix d’un volant moteur bimasse varie entre 300 et 900 euros selon la marque du véhicule et la qualité de la pièce. Les modèles allemands haut de gamme utilisent des bimasses plus sophistiqués avec des coûts supérieurs. Privilégiez toujours les marques d’équipementiers reconnus comme LUK, Sachs ou Valeo.
Le kit d’embrayage complet représente un investissement additionnel de 150 à 400 euros. Ce montant inclut le disque, le mécanisme et la butée hydraulique ou mécanique. Ne séparez jamais ces composants lors du remplacement pour garantir une compatibilité optimale.
La main-d’œuvre constitue la part la plus importante du budget total. Comptez entre 400 et 800 euros selon la complexité d’accès à la boîte de vitesses. Les véhicules à transmission intégrale ou les configurations transversales exigent davantage d’heures de travail.
Au total, une intervention complète oscille entre 850 et 2100 euros selon le véhicule et la région. Les grandes métropoles appliquent généralement des tarifs horaires plus élevés. Demandez plusieurs devis détaillés avant de confier l’opération.
Certains ateliers proposent des volants bimasses reconditionnés à prix réduit. Cette option présente des risques non négligeables. Les ressorts internes vieillis ne retrouvent jamais leurs caractéristiques d’origine. Les spécialistes de Piecesauto-pro déconseillent formellement cette pratique qui génère fréquemment des défaillances prématurées.
Entretien complémentaire pendant l’intervention
La dépose de la boîte de vitesses offre l’opportunité de vérifier plusieurs composants difficilement accessibles en temps normal. Inspectez l’état des soufflets de cardan et remplacez-les s’ils présentent des craquelures ou des fuites de graisse.
Contrôlez les silent-blocs moteur et de boîte. Ces éléments en caoutchouc se dégradent avec le temps et génèrent des vibrations parasites. Un remplacement simultané évite une nouvelle intervention coûteuse quelques mois plus tard.
Vérifiez l’état du roulement de butée et du guidage d’embrayage. Un roulement bruyant ou un guidage grippé compromettent le fonctionnement optimal du nouvel embrayage. Ces pièces ont un coût modéré et se remplacent facilement pendant l’intervention.
Profitez de l’accès pour inspecter les joints de transmission. Les fuites d’huile de boîte ou de différentiel s’identifient facilement avec la boîte déposée. Un joint spi défaillant peut être remplacé sans surcoût de main-d’œuvre.
Examinez également l’état des fixations de la ligne d’échappement. Les colliers et les silentblocs d’échappement s’usent progressivement et génèrent des bruits de résonance. Leur remplacement préventif améliore sensiblement le confort acoustique.
Questions fréquentes
Peut-on remplacer uniquement le volant bimasse sans changer l’embrayage
Le remplacement isolé du volant bimasse est techniquement possible mais fortement déconseillé. Un disque d’embrayage usé endommagera rapidement le nouveau volant. Les deux composants travaillant en symbiose, leur remplacement simultané garantit une durabilité optimale et évite une seconde intervention coûteuse.
Un volant bimasse défaillant peut-il endommager la boîte de vitesses
Absolument. Un bimasse usé ne filtre plus les vibrations de torsion qui attaquent directement les synchroniseurs et les pignons. Les contraintes mécaniques augmentent considérablement, provoquant une usure accélérée des composants internes de la boîte. Une casse complète de transmission peut survenir en cas de rupture du volant.
Combien de temps dure le remplacement d’un embrayage bimasse
L’intervention nécessite généralement entre 5 et 8 heures de travail selon la configuration du véhicule. Les modèles à transmission intégrale ou les moteurs longitudinaux exigent davantage de démontage. Un atelier équipé d’un pont élévateur et d’outils spécifiques optimise la durée d’intervention.
Existe-t-il des alternatives moins coûteuses au volant bimasse
Certains préparateurs proposent des kits de conversion vers un volant moteur rigide classique avec embrayage renforcé. Cette solution réduit le coût mais augmente les vibrations et le bruit. Elle convient aux véhicules de compétition mais dégrade le confort sur un usage routier quotidien.
Comment prolonger la durée de vie d’un volant bimasse
Adoptez une conduite souple en évitant les démarrages brutaux et les patinages prolongés. Maintenez un régime moteur suffisant en côte plutôt que de forcer à bas régime. Évitez les arrêts fréquents en pente avec le point de patinage maintenu. Un style de conduite adapté peut doubler la longévité du composant.
Le remplacement d’un embrayage bimasse représente une opération technique exigeante qui nécessite un outillage approprié et des connaissances mécaniques approfondies. Le respect des couples de serrage et l’utilisation de pièces de qualité garantissent la fiabilité et la longévité de l’ensemble. Pour maintenir les performances de votre transmission, n’hésitez pas à consulter notre gamme complète de pièces détachées compatibles avec votre véhicule.
