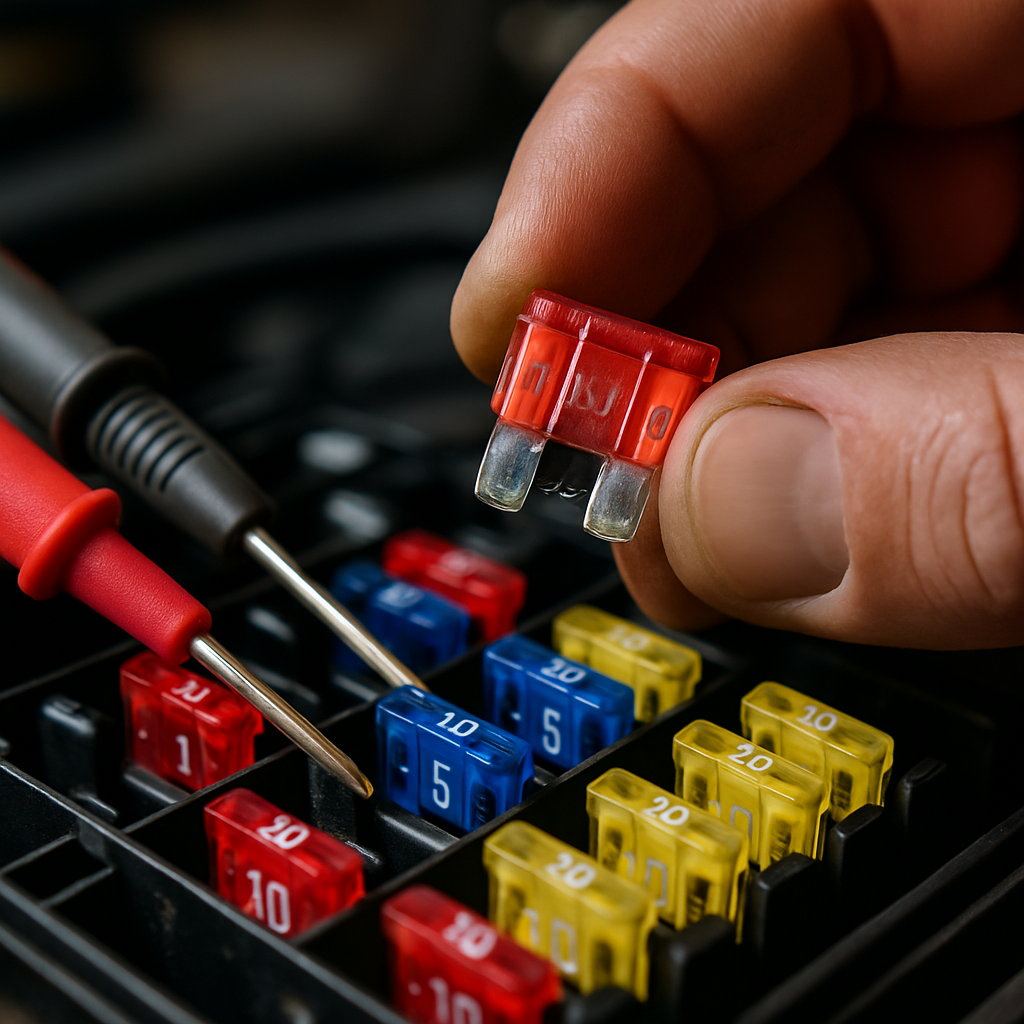

Pour savoir si un fusible est grillé, examinez d’abord visuellement le filament à travers le plastique transparent. Si le fil métallique est rompu ou noirci, le fusible est défectueux. Utilisez un multimètre en position ohmmètre pour plus de précision : un fusible fonctionnel affiche une résistance nulle (continuité), tandis qu’un fusible grillé indique une résistance infinie. Cette vérification simple permet d’identifier rapidement la cause d’une panne électrique sur votre véhicule.
Outils et pièces nécessaires
Avant de commencer le diagnostic, rassemblez le matériel approprié pour effectuer les tests en toute sécurité.
Pièces nécessaires
- Fusibles de rechange (adaptés à l’ampérage spécifique)
- Pince à fusibles
- Chiffon propre
Outils requis
- Multimètre numérique
- Lampe témoin de continuité
- Tournevis plat (pour certains boîtiers)
- Lampe torche
- Gants isolants
Astuce : Vérifiez toujours l’ampérage indiqué sur le fusible avant de le remplacer. Un fusible de valeur incorrecte peut endommager le circuit électrique ou provoquer un incendie.
Précautions de sécurité
La manipulation des fusibles nécessite certaines mesures de protection pour éviter les courts-circuits et les blessures.
- Coupez toujours le contact avant d’intervenir sur le système électrique
- Ne jamais remplacer un fusible par un autre d’ampérage supérieur
- Portez des gants isolants lors de la manipulation
- Travaillez dans un endroit bien éclairé
- Éloignez les matériaux inflammables de la zone de travail
- Évitez de toucher les bornes métalliques avec les doigts mouillés
Selon les spécialistes de Piecesauto-pro, plus de 40% des pannes électriques automobiles sont causées par des fusibles défectueux. Un diagnostic correct permet d’économiser des heures de recherche inutile.
Localisation du boîtier de fusibles
Chaque véhicule possède généralement deux boîtiers de fusibles principaux. Le premier se trouve sous le capot, près de la batterie, et protège les circuits haute puissance comme le démarreur ou l’alternateur. Le second est situé dans l’habitacle, souvent sous le tableau de bord côté conducteur ou dans la boîte à gants.
Consultez le manuel d’utilisation pour identifier l’emplacement exact. Un schéma imprimé sur le couvercle du boîtier indique la position et la fonction de chaque fusible. Cette cartographie facilite grandement le diagnostic.
Étape 1 : Inspection visuelle du fusible
Retirez délicatement le fusible suspect à l’aide d’une pince à fusibles. Examinez le filament métallique à travers le boîtier transparent. Un fusible en bon état présente un fil continu et brillant reliant les deux bornes.
Les signes d’un fusible grillé incluent un filament rompu, une décoloration noire du plastique, ou des traces de brûlure. Parfois, la rupture est minuscule et nécessite une observation attentive à la lumière.
Nettoyez le boîtier avec un chiffon sec si vous constatez de la poussière ou de l’humidité. Ces résidus peuvent perturber les connexions électriques et provoquer des dysfonctionnements intermittents.
Étape 2 : Test au multimètre
Réglez votre multimètre sur la fonction ohmmètre (symbole Ω) ou continuité (symbole sonore). Placez les deux pointes de touche sur les bornes métalliques du fusible. Un fusible fonctionnel affiche une résistance proche de zéro ohm et émet un bip sonore si votre appareil dispose de cette option.
Un fusible défectueux affiche « OL » (overload) ou une valeur infinie sur l’écran, indiquant l’absence de continuité électrique. Cette méthode est plus fiable que l’inspection visuelle, particulièrement pour les fusibles opaques ou les micro-fusibles.
Vérifiez également les bornes du support dans le boîtier. Une oxydation ou une déformation peut simuler un fusible grillé alors que le problème se situe au niveau du connecteur.
Astuce professionnelle : Les mécaniciens de Piecesauto-pro recommandent de tester les fusibles directement dans leur logement avec le contact mis, en mesurant la tension de chaque côté. Une différence de tension indique un fusible grillé sans avoir à le retirer.
Étape 3 : Test avec une lampe témoin
Une lampe témoin de continuité offre une alternative simple au multimètre. Connectez les pinces aux deux extrémités du fusible. Si la lampe s’allume, le fusible est bon. Dans le cas contraire, il est défectueux.
Cette méthode convient particulièrement aux fusibles de grande taille utilisés pour les circuits haute intensité. Elle permet également de vérifier la présence de tension dans le circuit avant le remplacement.
Étape 4 : Identification de l’ampérage
Chaque fusible porte une indication d’ampérage gravée sur le dessus ou colorée selon une norme internationale. Les codes couleur standard sont :
- Marron : 7,5A
- Rouge : 10A
- Bleu : 15A
- Jaune : 20A
- Transparent : 25A
- Vert : 30A
Respectez scrupuleusement cette valeur lors du remplacement. Un ampérage insuffisant provoquera des coupures répétées, tandis qu’un ampérage excessif risque d’endommager le câblage et de créer un incendie.
Étape 5 : Remplacement du fusible défectueux
Insérez le nouveau fusible dans son logement en vérifiant qu’il est bien enfoncé. Les bornes doivent être fermement en contact avec les connecteurs du boîtier. Un fusible mal positionné peut créer des résistances parasites et surchauffer.
Remettez le contact et testez le circuit concerné. Si le nouveau fusible grille immédiatement, un court-circuit existe dans l’installation. Ne tentez pas de remplacer plusieurs fois le fusible sans identifier la cause du problème.
Refermez soigneusement le couvercle du boîtier pour protéger les fusibles de l’humidité et de la poussière. Un joint d’étanchéité endommagé doit être remplacé pour garantir une protection optimale.
Erreurs courantes à éviter
Plusieurs erreurs fréquentes peuvent aggraver les problèmes électriques ou créer des situations dangereuses.
- Utiliser un fusible d’ampérage supérieur pour éviter les coupures répétées
- Remplacer un fusible sans identifier la cause de la défaillance
- Insérer un fil métallique à la place d’un fusible (extrêmement dangereux)
- Tester les fusibles avec le contact coupé sans multimètre
- Négliger de vérifier l’état des bornes du support
- Forcer un fusible de mauvaise taille dans un logement inadapté
Les experts Piecesauto-pro constatent régulièrement des dommages importants causés par l’utilisation de fusibles inadaptés. Un fusible correctement dimensionné constitue la première ligne de défense contre les surcharges électriques.
Causes fréquentes de fusion des fusibles
Comprendre pourquoi un fusible grille permet d’éviter les récidives et de détecter des problèmes plus graves.
Surcharge du circuit
L’ajout d’accessoires électriques comme des phares additionnels ou un système audio puissant peut dépasser la capacité du circuit. Vérifiez la consommation totale des équipements branchés.
Court-circuit
Un câble endommagé dont l’isolant est abîmé peut créer un contact direct entre le fil sous tension et la masse. Inspectez visuellement les faisceaux électriques accessibles.
Composant défectueux
Un moteur de lève-vitre grippé ou un compresseur de climatisation bloqué peuvent consommer un courant excessif et faire sauter le fusible protégeant ce circuit.
Vieillissement naturel
Les cycles thermiques répétés fragilisent le filament métallique. Un fusible peut se rompre spontanément après plusieurs années de service sans qu’aucune anomalie ne soit présente.
Quand remplacer les fusibles ?
Remplacez systématiquement un fusible dès qu’il présente des signes de faiblesse, même s’il fonctionne encore. Un filament partiellement endommagé peut lâcher au moment le plus inopportun.
Lors d’un contrôle technique, vérifiez visuellement l’ensemble des fusibles. Cette opération préventive prend quelques minutes et évite bien des désagréments sur la route.
Si un même fusible grille plus de deux fois en peu de temps, consultez un électricien automobile. Le problème dépasse probablement un simple remplacement et nécessite un diagnostic approfondi du circuit concerné.
Maintenance préventive du système électrique
Au-delà du remplacement des fusibles défectueux, quelques gestes simples prolongent la durée de vie de l’installation électrique.
Nettoyage des bornes
Pulvérisez un nettoyant contact sur les bornes du boîtier à fusibles tous les deux ans. Éliminez l’oxydation avec une petite brosse métallique douce. Des connexions propres réduisent les résistances parasites.
Vérification de la batterie
Une batterie faible génère des tensions instables qui stressent les composants électroniques et peuvent provoquer des fusillades de fusibles. Testez régulièrement la charge de votre batterie.
Protection contre l’humidité
Vérifiez l’étanchéité des joints de boîtier. L’eau s’infiltrant dans les connexions provoque de la corrosion et des courts-circuits. Remplacez les joints endommagés sans attendre.
Gestion des accessoires
Évitez de brancher trop d’équipements sur une même prise allume-cigare. Utilisez des adaptateurs de qualité équipés de leur propre fusible de protection.
Types de fusibles automobiles
Plusieurs formats coexistent sur les véhicules modernes, chacun adapté à des applications spécifiques.
Fusibles à lames standard
Les plus courants, disponibles en format mini, standard et maxi. Ils équipent la majorité des circuits basse et moyenne intensité.
Fusibles cylindriques
Utilisés sur les véhicules anciens, ils se vissent dans leur support. Leur remplacement est moins pratique mais ils offrent une excellente fiabilité.
Fusibles à cartouche
Réservés aux circuits haute puissance comme le démarreur ou les ventilateurs de refroidissement. Leur capacité peut atteindre 100A ou plus.
Fusibles thermiques
Intégrés directement dans certains composants électroniques, ils ne sont pas remplaçables séparément. Leur déclenchement impose le remplacement complet du module.
Diagnostic des pannes électriques récurrentes
Lorsqu’un circuit présente des défaillances répétées, une approche méthodique s’impose pour identifier la cause réelle.
Commencez par débrancher tous les accessoires du circuit concerné. Remplacez le fusible et testez chaque équipement individuellement. Le composant provoquant la coupure se révélera ainsi rapidement.
Inspectez visuellement le cheminement des câbles à la recherche de traces d’abrasion contre des parties métalliques. Les vibrations du véhicule peuvent user l’isolant progressivement.
Mesurez la consommation de courant de chaque élément avec une pince ampèremétrique. Un appareil tirant plus de courant que prévu nécessite une révision ou un remplacement.
Questions fréquentes
Peut-on rouler avec un fusible grillé ?
Cela dépend du circuit concerné. Un fusible d’éclairage grillé rend la conduite de nuit illégale et dangereuse. En revanche, un fusible d’autoradio n’affecte pas la sécurité mais doit être remplacé rapidement pour éviter d’autres dysfonctionnements.
Combien coûte un fusible automobile ?
Les fusibles standards coûtent entre 0,50 et 2 euros l’unité. Les fusibles haute intensité peuvent atteindre 5 à 10 euros. Conservez toujours un assortiment de fusibles de rechange dans votre boîte à gants pour les dépannages d’urgence.
Un fusible grillé peut-il se réparer ?
Non, un fusible grillé doit impérativement être remplacé. Toute tentative de réparation comme souder le filament ou utiliser un fil métallique supprime la protection et expose le véhicule à des risques d’incendie graves.
Pourquoi certains fusibles ont-ils deux valeurs ?
Les fusibles à déclenchement lent tolèrent des surcharges brèves sans fondre, utiles pour les moteurs électriques qui consomment beaucoup au démarrage. Les fusibles rapides protègent les circuits électroniques sensibles nécessitant une coupure instantanée.
Comment identifier le fusible responsable d’une panne ?
Consultez le schéma du boîtier ou le manuel d’utilisation qui liste les circuits protégés par chaque fusible. Si plusieurs équipements tombent en panne simultanément, ils partagent probablement le même fusible. Testez systématiquement tous les fusibles de la zone concernée.
La vérification régulière des fusibles constitue un geste d’entretien simple mais essentiel pour maintenir le système électrique de votre véhicule en parfait état. Avec les bons outils et une méthode rigoureuse, vous identifierez rapidement les fusibles défectueux et éviterez des pannes coûteuses. Les spécialistes Piecesauto-pro vous accompagnent dans le choix des pièces détachées adaptées à votre véhicule pour garantir des réparations durables et sécurisées.
