Sur une Opel Meriva 1.7 CDTI, le démarreur se situe généralement sur le côté gauche du moteur, proche de la boîte de vitesses, accessible depuis le dessous du véhicule. Cette pièce cylindrique métallique est fixée au bloc moteur par deux ou trois boulons et reliée à la batterie par un câble électrique épais. Pour y accéder facilement, il faut lever le véhicule en toute sécurité sur un pont ou avec des chandelles.
Résumé rapide : Le démarreur de l’Opel Meriva 1.7 CDTI se trouve du côté gauche du moteur, entre le bloc moteur et la boîte de vitesses. Accessible par le dessous, il est identifiable par sa forme cylindrique et son câble électrique principal. Un remplacement nécessite environ 1 à 2 heures de travail.
Qu’est-ce qu’un démarreur et comment le reconnaître ?
Le démarreur est une petite machine électrique qui transforme l’énergie de votre batterie en mouvement mécanique. Imaginez-le comme le muscle qui fait tourner le moteur lors du démarrage. Sans lui, votre Opel Meriva resterait silencieuse, peu importe combien de fois vous tournez la clé.
Cette pièce mesure environ 20 à 30 centimètres de long et pèse entre 3 et 5 kilogrammes. Elle ressemble à un gros cylindre métallique avec un nez plus fin d’un côté. Sur le 1.7 CDTI, le démarreur est particulièrement robuste pour faire face au couple important du moteur diesel.
Les caractéristiques du démarreur sur le 1.7 CDTI
| Caractéristique | Détail |
|---|---|
| Puissance | 1,4 à 2,2 kW |
| Voltage | 12 Volts |
| Nombre de dents | 9 ou 10 dents (selon année) |
| Poids approximatif | 3,5 à 4,5 kg |
Pourquoi localiser le démarreur est-il important ?
Connaître l’emplacement exact du démarreur vous permet d’économiser du temps et de l’argent. Quand votre voiture refuse de démarrer, vous pouvez rapidement vérifier les connexions électriques ou tester la pièce vous-même. Cette connaissance vous aide aussi à évaluer si une réparation est dans vos capacités ou nécessite un professionnel.
Sur le 1.7 CDTI, certains symptômes indiquent un problème de démarreur :
- Un bruit de cliquetis rapide quand vous tournez la clé
- Le moteur ne tourne pas malgré une batterie chargée
- Un démarrage lent ou laborieux, surtout à froid
- Une odeur de brûlé après plusieurs tentatives de démarrage
- Des lumières du tableau de bord qui faiblissent au démarrage

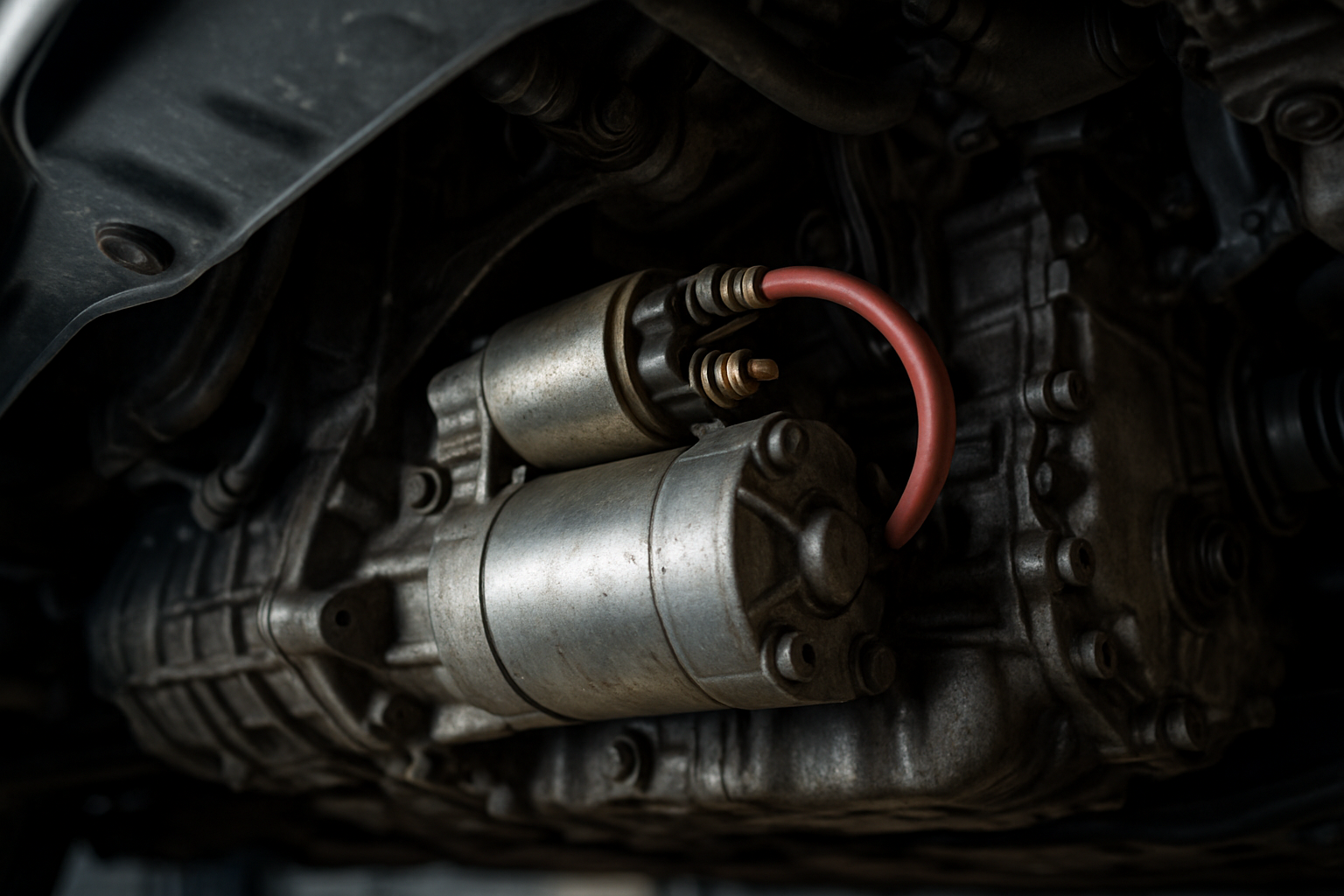

Localisation précise du démarreur sur votre Meriva 1.7 CDTI
Le démarreur se cache dans un endroit stratégique mais peu accessible. Il se loge à l’interface entre le moteur et la boîte de vitesses, précisément du côté conducteur quand vous regardez depuis l’avant du véhicule.
Pour le trouver, suivez le gros câble rouge qui part de la borne positive de votre batterie. Ce câble traverse le compartiment moteur et se dirige vers le bas, directement vers le démarreur. C’est votre meilleur guide visuel.
Points de repère visuels
Depuis le dessus du capot, vous ne verrez probablement pas le démarreur directement. L’espace est limité sur le 1.7 CDTI. Mais vous pouvez repérer :
- Le filtre à air sur le côté droit
- L’alternateur en partie haute, côté droit
- La boîte de vitesses qui occupe tout le côté gauche
Le démarreur se trouve juste derrière ces éléments, fixé sur la cloche d’embrayage.
Comment accéder au démarreur en toute sécurité
L’accès au démarreur nécessite de passer par le dessous du véhicule. C’est la méthode la plus sûre et la plus pratique sur ce modèle. Voici comment procéder pas à pas.
Préparation du véhicule
- Garez la voiture sur une surface plane et stable
- Serrez le frein à main fermement
- Débranchez la borne négative de la batterie pour éviter tout court-circuit
- Levez l’avant du véhicule avec un cric hydraulique
- Installez des chandelles robustes sous les points d’appui recommandés
- Vérifiez la stabilité avant de vous glisser dessous
Conseil de mécanicien professionnel : « Sur le 1.7 CDTI, retirez toujours la protection sous-moteur en plastique avant d’accéder au démarreur. Elle est fixée par 6 à 8 vis Torx. Cette étape supplémentaire vous économisera 30 minutes de contorsions inutiles et protègera vos mains des arêtes coupantes. J’ai vu trop de bricoleurs se blesser en essayant de travailler à travers les ouvertures. » – Michel, mécanicien avec 15 ans d’expérience sur véhicules Opel
Outils nécessaires pour accéder au démarreur
| Outil | Usage |
|---|---|
| Cric hydraulique + chandelles | Lever le véhicule en sécurité |
| Clés à douille 13 et 15 mm | Dévisser les boulons du démarreur |
| Tournevis Torx T30 | Retirer la protection sous-moteur |
| Clé à pipe ou clé mixte 13 mm | Débrancher les connexions électriques |
| Lampe torche LED | Éclairer la zone de travail |
Étapes pour identifier visuellement le démarreur
Une fois sous le véhicule avec la protection retirée, orientez-vous vers le côté gauche. Vous verrez la boîte de vitesses avec ses nervures caractéristiques. Le démarreur est boulonné directement sur cette boîte.
Cherchez ces indices visuels :
- Un cylindre métallique d’environ 25 cm de long
- Une couleur généralement gris métal ou noire
- Deux câbles électriques : un gros câble rouge de la batterie et un plus petit câble de commande
- Deux ou trois boulons de fixation brillants (13 ou 15 mm)
- Un pignon denté visible sur certains modèles quand le démarreur est déposé
Différence entre démarreur d’origine et après-vente
Les démarreurs d’origine Opel portent souvent le logo GM ou Bosch. Les pièces de remplacement peuvent venir de marques comme Valeo, Denso ou des marques économiques. Les deux fonctionnent correctement si vous choisissez une qualité reconnue.
| Type | Avantages | Prix moyen |
|---|---|---|
| Origine Opel/GM | Ajustement parfait, garantie constructeur | 350-500 € |
| Marque premium (Bosch, Valeo) | Qualité équivalente, garantie 2 ans | 180-280 € |
| Marque économique | Prix attractif, garantie 1 an | 90-150 € |
| Reconditionné | Écologique, économique | 70-120 € |
Débuter le diagnostic du démarreur
Avant de démonter quoi que ce soit, testez d’abord le démarreur en place. Cette approche logique vous évite des démontages inutiles. Voici comment procéder simplement.
Test rapide sans démontage
- Vérifiez que la batterie affiche au moins 12,4 volts
- Nettoyez les bornes de batterie si elles sont oxydées
- Demandez à quelqu’un de tourner la clé pendant que vous écoutez
- Localisez le bruit : cliquetis au niveau du démarreur = solénoïde défectueux
- Tapotez légèrement le démarreur avec un maillet en caoutchouc
- Tentez un nouveau démarrage (cette astuce fonctionne parfois temporairement)
Si le moteur démarre après avoir tapoté, le démarreur est en fin de vie. Les balais internes sont probablement usés. Planifiez un remplacement rapidement.
Test électrique avec multimètre
Pour un diagnostic précis, utilisez un multimètre réglé sur 20 volts en courant continu :
- Mesurez la tension à la borne principale du démarreur (câble rouge épais)
- Elle doit afficher 12+ volts quand la clé est en position démarrage
- Si vous lisez moins de 10 volts, le problème vient de la batterie ou des câbles
- Testez aussi le petit câble de commande : il doit afficher 12 volts au démarrage
Astuce d’expert en diagnostic : « Sur le 1.7 CDTI, j’ai constaté que 40% des pannes attribuées au démarreur viennent en réalité d’une mauvaise masse moteur. Avant de changer le démarreur à 300 €, vérifiez la tresse de masse entre le moteur et la carrosserie. Elle se trouve près de la batterie. Nettoyez les points de fixation avec une brosse métallique et du produit contact. Cette manipulation de 10 minutes résout souvent le problème gratuitement. » – Laurent, diagnosticien électronique automobile
Erreurs courantes à éviter lors de l’intervention
Le remplacement d’un démarreur semble simple, mais certaines erreurs peuvent coûter cher ou créer des pannes supplémentaires. Voici les pièges à éviter absolument.
Erreur 1 : Travailler sans débrancher la batterie
C’est la faute la plus dangereuse. Le câble du démarreur est connecté directement à la borne positive de la batterie. Un court-circuit accidentel peut provoquer des étincelles violentes, endommager l’électronique du véhicule ou même causer un incendie. Débranchez toujours la borne négative avant toute intervention.
Erreur 2 : Forcer sur les boulons grippés
Les boulons du démarreur sont exposés à la chaleur du moteur et à l’humidité. Ils se grippent fréquemment. Si vous forcez, vous risquez de casser le boulon dans le filetage. Utilisez plutôt du dégrippant WD-40, laissez agir 15 minutes, puis utilisez une clé à chocs si possible.
Erreur 3 : Négliger les cales d’épaisseur
Sur certaines versions du 1.7 CDTI, de fines cales métalliques se trouvent entre le démarreur et le moteur. Elles assurent l’alignement correct du pignon. Si vous les perdez ou oubliez de les remettre, le démarreur grincera ou s’usera prématurément.
Erreur 4 : Confondre les câbles électriques
Le démarreur possède généralement deux connexions : le câble principal épais (+12V permanent) et un câble plus fin pour le solénoïde. Inversez-les et vous risquez de griller le solénoïde instantanément.
Autres erreurs fréquentes
- Oublier de vérifier l’état du volant moteur (couronne dentée)
- Ne pas nettoyer les surfaces de contact avant montage
- Utiliser des boulons de mauvaise longueur
- Serrer les boulons de façon inégale (risque de fissure)
- Remonter sans tester le nouveau démarreur au préalable
Procédure complète de remplacement du démarreur
Si après tous les tests vous devez remplacer le démarreur, suivez cette méthode professionnelle étape par étape.
Démontage de l’ancien démarreur
- Assurez-vous que la batterie est débranchée et le véhicule sur chandelles
- Retirez la protection sous-moteur complètement
- Photographiez les connexions électriques avec votre téléphone
- Débranchez le petit câble de commande (souvent avec une cosse plate)
- Dévissez l’écrou du câble principal et retirez le câble rouge épais
- Maintenez le démarreur d’une main pendant que vous dévissez les boulons
- Retirez les deux ou trois boulons de fixation (attention au poids)
- Sortez délicatement le démarreur de son logement
- Vérifiez l’état de la couronne dentée du volant moteur avec une lampe
Installation du nouveau démarreur
- Nettoyez la surface de montage sur la boîte de vitesses
- Comparez l’ancien et le nouveau démarreur (même dimensions, même connecteurs)
- Replacez les cales d’épaisseur si présentes
- Positionnez le nouveau démarreur dans son logement
- Vissez les boulons à la main pour éviter de croiser les filets
- Serrez progressivement en alternance (couple recommandé : 40-50 Nm)
- Reconnectez le câble principal et serrez fermement l’écrou
- Rebranchez le câble de commande
- Vérifiez que rien ne touche les parties mobiles
- Remontez la protection sous-moteur
- Rebranchez la batterie (borne positive d’abord, puis négative)
Vérifications après installation
Ne démarrez pas immédiatement le moteur après le montage. Effectuez d’abord ces contrôles de sécurité simples mais essentiels.
Checklist de sécurité
- Vérifiez que tous les boulons sont bien serrés
- Assurez-vous qu’aucun outil n’est resté dans le compartiment moteur
- Contrôlez que les câbles ne touchent pas l’échappement
- Vérifiez la tension de la batterie (doit être 12,4V minimum)
- Regardez sous le véhicule : aucune fuite de liquide
Premier démarrage
Tournez la clé et observez attentivement :
- Le moteur doit démarrer en moins de 2 secondes
- Aucun bruit métallique anormal ne doit se faire entendre
- Les voyants du tableau de bord doivent s’éteindre normalement
- Coupez le moteur et redémarrez 3-4 fois pour tester la fiabilité
Si tout fonctionne correctement, faites un essai routier de 10-15 minutes. Testez plusieurs démarrages à chaud pour confirmer que tout est parfait.
Entretien préventif pour prolonger la durée de vie
Un démarreur bien entretenu peut durer 150 000 à 250 000 kilomètres. Voici comment maximiser sa longévité sur votre Meriva 1.7 CDTI.
Bonnes pratiques au quotidien
- Évitez les démarrages répétés de plus de 10 secondes
- Attendez 30 secondes entre deux tentatives de démarrage
- Maintenez votre batterie en bon état (testez-la annuellement)
- Nettoyez les bornes de batterie tous les 6 mois
- Évitez de solliciter le démarreur avec des accessoires électriques allumés
- Faites vérifier les connexions électriques lors des révisions
Signes d’usure à surveiller
| Symptôme | Cause probable | Action |
|---|---|---|
| Démarrage lent à froid | Balais usés ou batterie faible | Tester batterie puis démarreur |
| Cliquetis répétés | Solénoïde défaillant | Remplacement rapide recommandé |
| Grincement au démarrage | Pignon ou couronne usée | Inspecter le volant moteur |
| Pas de réaction | Câblage ou contacteur | Diagnostic électrique complet |
Ressources et étapes suivantes
Maintenant que vous savez localiser et intervenir sur le démarreur de votre Opel Meriva 1.7 CDTI, vous pouvez approfondir vos connaissances avec ces ressources complémentaires.
Documentation technique utile
- Manuel d’atelier Opel Meriva (disponible en ligne ou chez votre concessionnaire)
- Schémas électriques du circuit de démarrage
- Forums spécialisés Opel avec retours d’expérience
- Vidéos tutoriels spécifiques au modèle 1.7 CDTI
Pièces complémentaires à vérifier
Lors du remplacement du démarreur, profitez-en pour inspecter ces éléments connexes :
- État des câbles de batterie (fissures, oxydation)
- Fonctionnement du contacteur de démarrage
- Connexions de la batterie (serrage, propreté)
- Couronne dentée du volant moteur
- Câblage électrique du compartiment moteur
Quand faire appel à un professionnel
Certaines situations nécessitent l’intervention d’un garage spécialisé :
- Boulons cassés dans le bloc moteur
- Problème de diagnostic électrique complexe
- Nécessité de déposer d’autres organes pour accéder au démarreur
- Absence d’outillage adapté ou de lieu de travail sécurisé
- Manque de temps ou de confiance pour l’intervention
Foire aux questions
Combien coûte le remplacement d’un démarreur sur Opel Meriva 1.7 CDTI ?
Le coût varie entre 250 et 600 euros selon la qualité de la pièce et le tarif main-d’œuvre. En pièce seule, comptez 90 à 280 euros. La main-d’œuvre représente 1 à 2 heures de travail, soit 60 à 180 euros supplémentaires selon les garages.
Peut-on démarrer avec un démarreur défaillant ?
Sur une boîte manuelle, vous pouvez démarrer en poussant la voiture et en enclenchant la deuxième vitesse. Cette méthode d’urgence fonctionne mais stresse l’embrayage. Sur boîte automatique, c’est impossible. Le remplacement du démarreur reste la seule solution durable.
Quelle est la durée de vie moyenne d’un démarreur ?
Un démarreur de qualité dure entre 150 000 et 250 000 kilomètres, soit environ 8 à 12 ans d’utilisation normale. Les trajets courts et les démarrages fréquents réduisent cette durée. Une batterie bien entretenue prolonge la vie du démarreur.
Comment distinguer une panne de batterie d’une panne de démarreur ?
Batterie faible : lumières faibles, cliquetis lent, tableau de bord qui s’éteint. Démarreur défaillant : batterie chargée, lumières normales, mais cliquetis rapide ou silence total. Testez la tension de batterie avec un multimètre pour confirmer.
Faut-il remplacer d’autres pièces en même temps que le démarreur ?
Profitez du démontage pour inspecter la couronne du volant moteur et les câbles électriques. Si vous constatez des dents cassées sur la couronne ou des câbles abîmés, remplacez-les simultanément. Cela évite une nouvelle intervention rapprochée.
Remplacer le démarreur de votre Opel Meriva 1.7 CDTI n’est pas aussi compliqué qu’il y paraît une fois que vous connaissez son emplacement exact. Avec les bons outils, un peu de patience et les conseils de ce guide, vous pouvez réaliser cette opération vous-même et économiser plusieurs centaines d’euros en main-d’œuvre. N’oubliez pas de travailler en sécurité, de débrancher la batterie avant toute intervention et de prendre votre temps pour ne rien forcer. Si vous préférez confier cette tâche à un professionnel ou si vous avez besoin d’un démarreur de remplacement de qualité, les experts sont là pour vous accompagner dans votre projet de réparation.
