La hauteur boule attelage doit être comprise entre 350 mm et 420 mm du sol pour un véhicule à vide, conformément aux normes européennes. Ce réglage précis garantit la sécurité du remorquage, évite l’usure prématurée des pneus et assure une bonne visibilité arrière. Un crochet attelage mal positionné peut entraîner des déséquilibres dangereux et des contraintes excessives sur la suspension du véhicule tracteur.
Outils et pièces nécessaires
Avant de commencer l’installation ou le réglage de votre attelage, rassemblez le matériel adapté pour éviter les erreurs coûteuses.
Pièces requises
- Boule d’attelage homologuée (50 mm de diamètre standard)
- Plaque de fixation renforcée
- Boulons de classe 8.8 ou supérieure
- Rondelles de sécurité autofreinées
- Joint d’étanchéité pour protection anticorrosion
Outillage indispensable
- Clé dynamométrique (réglée entre 85 et 120 Nm selon modèle)
- Jeu de douilles 17 à 22 mm
- Mètre ruban ou règle métallique graduée
- Niveau à bulle pour contrôle horizontal
- Cric hydraulique et chandelles de sécurité
- Gants de protection et lunettes de sécurité
Vérifiez toujours que la boule d’attelage correspond au poids total roulant autorisé de votre véhicule. Cette donnée figure sur la carte grise et détermine la capacité de charge maximale admissible.
Précautions de sécurité essentielles
Le travail sous un véhicule nécessite des mesures strictes pour éviter tout accident.
Stationnez sur une surface plane et stable, puis serrez le frein à main. Calez les roues avec des cales homologuées avant de lever le véhicule. Ne travaillez jamais uniquement sur cric : utilisez systématiquement des chandelles adaptées au poids du véhicule.
Portez des gants résistants pour manipuler les pièces métalliques et des lunettes de protection contre les projections. Gardez un extincteur à portée de main si vous devez utiliser un chalumeau pour retirer un ancien attelage grippé.
Débranchez la batterie avant toute intervention électrique sur les prises de remorque. Certains véhicules modernes possèdent des capteurs de radar de recul qui nécessitent une désactivation temporaire.
Instructions détaillées de montage
Le montage d’un attelage exige rigueur et méthode pour garantir une fixation durable et sécurisée.
Étape 1 : préparation du châssis
Localisez les points de fixation prévus par le constructeur, généralement identifiés dans le manuel technique. Nettoyez soigneusement les surfaces de contact avec une brosse métallique pour éliminer rouille et saletés. Appliquez un traitement antirouille sur les zones exposées.
Sur certains modèles, vous devrez retirer le pare-choc arrière ou découper des caches plastiques. Utilisez une scie égoïne fine ou un cutter bien affûté en suivant les gabarits fournis avec le kit d’attelage.
Étape 2 : installation du cadre porteur
Positionnez le cadre de l’attelage en respectant l’alignement avec les trous de fixation du châssis. Insérez tous les boulons sans les serrer complètement. Cette technique permet d’ajuster la position avant le serrage définitif.
Vérifiez l’horizontalité avec un niveau à bulle posé sur la traverse. Un défaut d’alignement supérieur à 2 degrés compromettra la stabilité du remorquage. Contrôlez également la symétrie par rapport à l’axe central du véhicule.
Étape 3 : fixation de la rotule
Vissez la boule d’attelage sur sa platine en appliquant du frein-filet moyen sur les filets. Serrez selon le couple préconisé par le fabricant, généralement entre 85 et 120 Nm. Un serrage insuffisant provoque du jeu, tandis qu’un excès peut endommager les filetages.
Montez l’ensemble rotule sur le cadre porteur. Certains modèles utilisent un système à col de cygne démontable, pratique pour conserver l’esthétique du véhicule hors utilisation. Assurez-vous que le mécanisme de verrouillage fonctionne correctement.

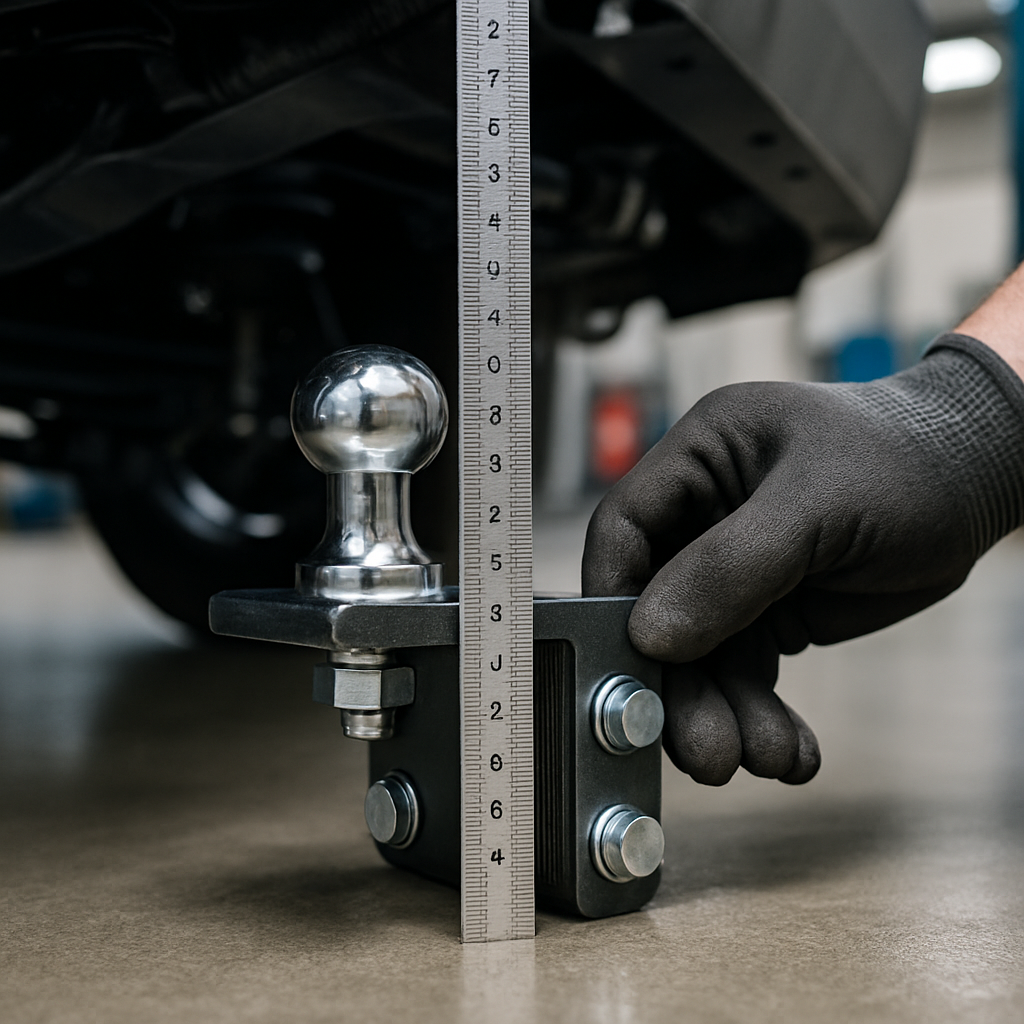

Étape 4 : mesure et réglage de la hauteur
Mesurez la distance entre le sol et le centre de la boule avec le véhicule à vide. La hauteur standard doit se situer entre 350 et 420 mm. Cette fourchette permet de tracter divers types de remorques tout en maintenant une assiette correcte.
Si la hauteur est incorrecte, ajustez en modifiant la position de fixation ou en utilisant une platine de rehausse. Certains attelages proposent plusieurs positions de montage verticales pour s’adapter aux différentes configurations.
Nos mécaniciens Autopartspro recommandent de mesurer la hauteur avec le réservoir plein et un conducteur à bord. Cette méthode reflète mieux les conditions réelles d’utilisation et évite les surprises lors du premier remorquage chargé.
Étape 5 : serrage final et vérifications
Procédez au serrage définitif de tous les boulons avec la clé dynamométrique. Respectez scrupuleusement les couples spécifiés : ils garantissent la résistance mécanique sans déformation des pièces. Utilisez des rondelles autofreinées pour prévenir le desserrage par vibrations.
Après 500 km de remorquage, revérifiez le serrage de tous les éléments. Les contraintes répétées peuvent provoquer un léger tassement des fixations. Ce contrôle préventif fait partie de la maintenance recommandée par les constructeurs.
Testez l’installation en attelant une remorque et en effectuant quelques manœuvres. Écoutez les bruits anormaux et surveillez le comportement du véhicule en ligne droite et en virage. Une installation correcte ne doit générer aucune vibration perceptible.
Erreurs courantes à éviter
Même les bricoleurs expérimentés peuvent commettre des fautes lors du montage d’un attelage. Voici les pièges les plus fréquents.
L’utilisation de boulons de qualité inférieure représente la première cause de défaillance. Les visseries standards ne résistent pas aux contraintes du remorquage. Investissez toujours dans des boulons de classe 8.8 minimum, reconnaissables à leur marquage sur la tête.
Négliger l’application d’un couple de serrage précis fragilise l’ensemble. Un serrage au jugé, même par une personne expérimentée, ne peut garantir la sécurité. La clé dynamométrique reste l’unique outil fiable pour cette opération critique.
Monter l’attelage sans respecter les points de fixation constructeur sollicite des zones non prévues à cet effet. Le châssis peut se déformer ou se fissurer sous la charge. Consultez systématiquement la documentation technique spécifique à votre modèle.
Oublier de protéger les fixations contre la corrosion réduit drastiquement la durée de vie. Les projections de sel en hiver et l’humidité attaquent rapidement l’acier nu. Appliquez une peinture antirouille ou un traitement céramique sur toutes les parties métalliques exposées.
Installer un attelage sans vérifier la compatibilité électrique avec le véhicule pose problème sur les modèles récents. Les systèmes multiplexés nécessitent souvent un module électronique spécifique pour éviter les erreurs au tableau de bord.
Quand faut-il vérifier la hauteur ?
La hauteur de boule d’attelage n’est pas une donnée figée. Plusieurs facteurs peuvent la modifier au fil du temps.
Contrôlez systématiquement après le remplacement des amortisseurs ou des ressorts de suspension. Ces éléments influencent directement la garde au sol du véhicule. Une suspension affaissée abaisse la rotule, tandis que des ressorts neufs la rehaussent.
Un changement de pneumatiques pour une dimension différente modifie également la hauteur. Des pneus de diamètre supérieur élèvent le véhicule, tandis qu’une monte plus basse produit l’effet inverse. Recalculez la hauteur après toute modification de ce type.
Vérifiez annuellement, même sans modification apparente. Les fixations peuvent se desserrer légèrement, et la corrosion affaiblit progressivement les structures métalliques. Un contrôle visuel et une mesure précise prennent peu de temps pour une sécurité maximale.
Les véhicules équipés de suspension pneumatique nécessitent une attention particulière. La hauteur varie selon le mode de conduite sélectionné. Mesurez toujours en position normale, pas en mode tout-terrain ou sport qui modifient l’assiette.
Entretien complémentaire lors du montage
Profitez de l’installation de l’attelage pour effectuer d’autres vérifications utiles sur l’arrière du véhicule.
Inspectez l’état du système d’échappement, notamment le silencieux arrière et les fixations. Le démontage du pare-choc offre un accès privilégié pour repérer corrosion et fuites. Remplacez les colliers défectueux pour éviter les vibrations.
Examinez les durites de frein et les câbles de frein à main. Ces composants invisibles en temps normal peuvent présenter des craquelures ou de la corrosion. Le remorquage sollicite davantage le système de freinage, mieux vaut partir sur des bases saines.
Vérifiez les roulements de roues arrière en saisissant chaque roue et en cherchant un jeu anormal. Un roulement défaillant s’use plus rapidement sous la charge d’une remorque. Un remplacement préventif évite une panne en plein voyage.
Contrôlez également l’état des feux arrière et de la plaque d’immatriculation. L’attelage peut masquer partiellement l’éclairage ou les catadioptres. Adaptez si nécessaire en ajoutant une platine porte-plaque déportée pour maintenir la visibilité réglementaire.
Questions fréquemment posées
Quelle est la tolérance légale pour la hauteur de boule d’attelage ?
La réglementation européenne impose une hauteur minimale de 350 mm et maximale de 420 mm, mesurée du sol au centre de la boule avec le véhicule à vide. Cette fourchette garantit la compatibilité avec toutes les remorques homologuées. En dehors de ces valeurs, le contrôle technique peut sanctionner l’installation.
Peut-on régler la hauteur sur un attelage fixe ?
La plupart des attelages fixes ne permettent pas de réglage après installation. Seuls les modèles à col de cygne amovible avec platine multi-positions offrent cette possibilité. Pour modifier la hauteur, il faut généralement remplacer la platine de fixation par un modèle rehaussé ou abaissé selon le besoin.
Comment compenser un véhicule qui s’affaisse avec une remorque chargée ?
L’affaissement indique une suspension arrière insuffisante pour la charge. Installez des ressorts renforcés ou des boudins de rappel pneumatiques. Ces solutions maintiennent l’assiette du véhicule et préservent la hauteur correcte de l’attelage. Évitez de dépasser le poids tractable maximal indiqué sur la carte grise.
Faut-il un attelage spécifique pour les camping-cars ?
Les camping-cars nécessitent des attelages renforcés supportant des charges verticales élevées. La hauteur standard s’applique, mais la robustesse doit correspondre au PTAC du véhicule porteur. Privilégiez les modèles homologués pour véhicules utilitaires avec certification pour charges lourdes. Consultez un spécialiste pour valider la compatibilité.
Quel impact a une mauvaise hauteur sur la conduite ?
Une rotule trop basse surcharge l’arrière du véhicule tracteur et décharge l’avant, réduisant la tenue de route et l’efficacité du freinage. Une position trop haute crée l’effet inverse, rendant la direction légère et instable. Dans les deux cas, l’usure des pneus s’accélère et la consommation de carburant augmente significativement.
L’installation d’un attelage à la bonne hauteur demande attention et précision, mais garantit des années de remorquage en toute sécurité. En respectant les normes de montage et en utilisant des pièces détachées de qualité, vous protégez votre véhicule et vos passagers. Un contrôle périodique et un entretien adapté prolongent la durée de vie de l’ensemble tout en maintenant des performances optimales.
