Réponse rapide : Le relais du ventilateur de la Citroën C4 se trouve généralement dans la boîte à fusibles sous le capot, côté gauche du compartiment moteur. Il s’agit d’un petit boîtier carré qui contrôle l’alimentation électrique du ventilateur de radiateur. Une défaillance de ce composant entraîne une surchauffe moteur car le ventilateur ne se déclenche plus pour refroidir le liquide de refroidissement.
Comprendre l’emplacement exact du relais du ventilateur sur votre Citroën C4 peut vous faire gagner un temps précieux lors d’une panne. Ce petit composant électrique joue un rôle capital dans le système de refroidissement de votre véhicule. Sans lui, impossible pour le ventilateur de fonctionner, ce qui risque de provoquer une surchauffe moteur dangereuse et coûteuse.
Dans cet article complet, nous allons explorer en détail tout ce qu’il faut savoir sur le relais du ventilateur de la C4 : son emplacement précis, son fonctionnement, comment le diagnostiquer et le remplacer. Vous découvrirez également les symptômes d’une défaillance et les erreurs à éviter lors de l’intervention.
Qu’est-ce que le relais du ventilateur ?
Le relais du ventilateur est un interrupteur électrique automatique qui gère l’alimentation du ventilateur du radiateur. Il agit comme un pont entre la batterie et le moteur du ventilateur. Lorsque le moteur chauffe et atteint une certaine température, un signal électrique active le relais qui permet alors au courant de passer vers le ventilateur.
Ce composant ressemble à un petit cube en plastique noir mesurant environ 3 à 4 cm de côté. Il possède plusieurs broches métalliques qui s’insèrent dans la boîte à fusibles. À l’intérieur se trouve une bobine électromagnétique et un contact mobile. Quand la bobine reçoit du courant, elle crée un champ magnétique qui ferme le contact et laisse passer l’électricité vers le ventilateur.
Le relais protège également le circuit électrique en isolant les commandes basse tension du circuit haute puissance du ventilateur. Sans cette protection, les composants électroniques délicats du véhicule pourraient être endommagés par la forte intensité nécessaire au fonctionnement du ventilateur.
Pourquoi est-il important de connaître son emplacement ?
Connaître l’emplacement du relais du ventilateur peut littéralement vous sauver d’une panne coûteuse. Voici les principaux avantages :
- Diagnostic rapide : Vous pouvez vérifier immédiatement si le relais est en cause lors d’une surchauffe
- Économies substantielles : Évitez les frais de diagnostic en atelier qui peuvent atteindre 50-80€
- Dépannage d’urgence : Possibilité de remplacer le relais au bord de la route si vous en avez un de rechange
- Prévention des dommages moteur : Une intervention rapide évite la surchauffe qui peut endommager le joint de culasse ou déformer la culasse
Un relais défectueux coûte entre 10 et 25€, tandis qu’un joint de culasse endommagé par surchauffe peut nécessiter une réparation de 800 à 1500€. La différence est considérable et justifie amplement de savoir localiser ce composant.
Emplacement précis sur la Citroën C4

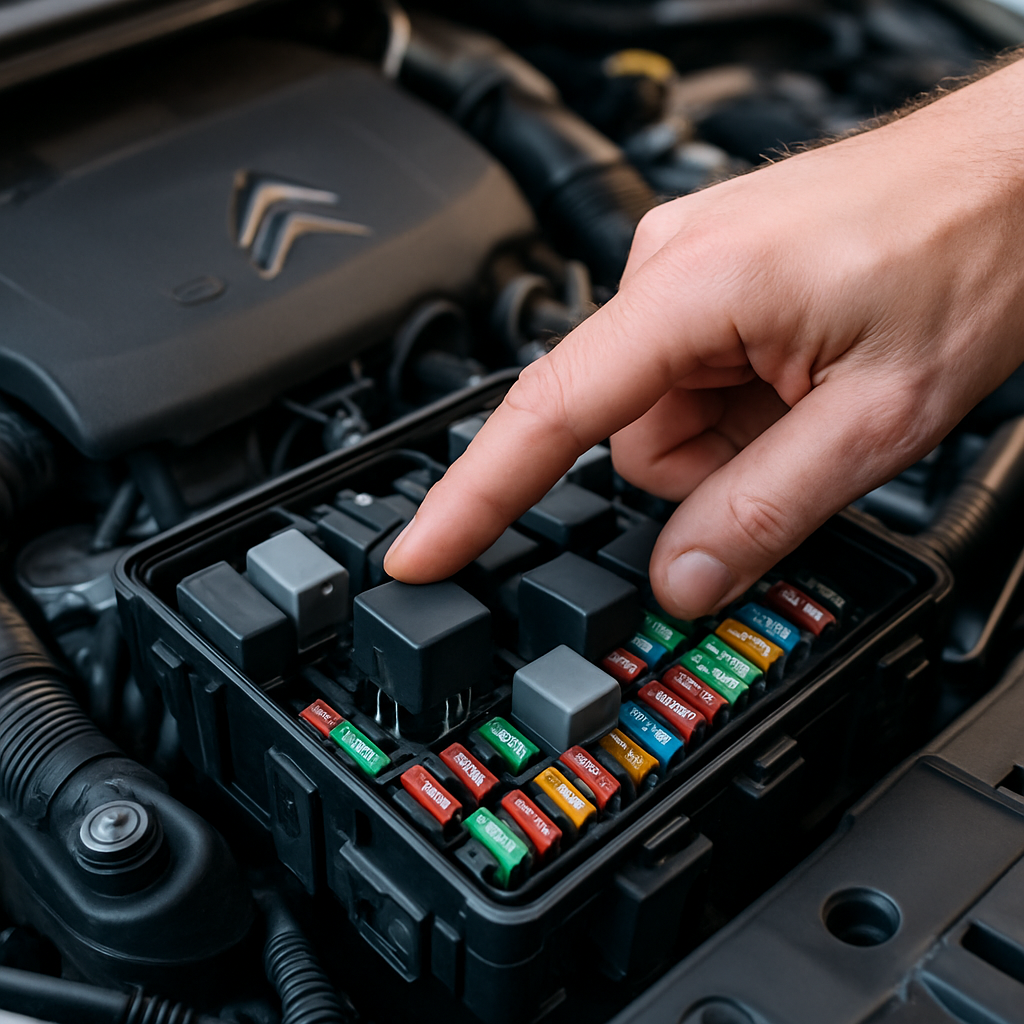

Sur la majorité des modèles de Citroën C4 (générations 2004-2010 et 2010-2018), le relais du ventilateur se situe dans la boîte à fusibles principale sous le capot. Voici comment le localiser étape par étape :
Étape 1 : Ouvrez le capot
Actionnez la tirette située sous le tableau de bord côté conducteur, puis soulevez le capot et bloquez-le avec la béquille.
Étape 2 : Localisez la boîte à fusibles
Elle se trouve généralement du côté gauche du compartiment moteur (côté conducteur), près de la batterie. C’est un boîtier rectangulaire noir avec un couvercle à clips.
Étape 3 : Ouvrez la boîte
Appuyez sur les clips de verrouillage et retirez le couvercle. À l’intérieur du couvercle, vous trouverez un schéma indiquant la position de chaque fusible et relais.
Étape 4 : Identifiez le relais
Cherchez la référence « GMV » (Groupe Moto-Ventilateur) ou « Fan Relay » sur le schéma. Le relais est souvent identifié par un numéro comme R3, R5 ou R8 selon l’année du modèle.
| Génération C4 | Année | Position du relais | Référence sur schéma |
|---|---|---|---|
| Première génération | 2004-2010 | Boîte fusibles moteur, position 5 | R5 ou GMV1 |
| Deuxième génération | 2010-2018 | Boîte fusibles moteur, position 3 ou 8 | R3 ou R8 |
| Troisième génération | 2020+ | Boîte fusibles moteur, position variable | Consulter manuel propriétaire |
Conseil d’expert : « Sur les C4 équipées de motorisations diesel HDi, il existe parfois deux relais de ventilateur : un pour la petite vitesse et un pour la grande vitesse. Si votre ventilateur ne fonctionne qu’en petite vitesse ou inversement, vérifiez les deux relais. J’ai vu plusieurs clients remplacer le mauvais relais par méconnaissance de cette particularité. » – Jean-Marc, mécanicien spécialisé Citroën avec 18 ans d’expérience.
Comment identifier visuellement le bon relais
Tous les relais se ressemblent, mais quelques indices permettent de distinguer celui du ventilateur :
Couleur et marquage :
Le relais du ventilateur est souvent noir ou gris foncé. Certains portent une étiquette avec un symbole de ventilateur ou les lettres « GMV ».
Nombre de broches :
La plupart des relais de ventilateur possèdent 4 ou 5 broches. Les relais à 4 broches sont les plus courants sur la C4.
Ampérage :
Cherchez la mention « 30A » ou « 40A » gravée sur le relais. Le ventilateur nécessite un relais de forte intensité comparé à d’autres circuits électriques.
Référence constructeur :
Les références courantes pour la C4 incluent : 9659262780, 6450EP, ou 6450KP selon le modèle et l’année.
Symptômes d’un relais défectueux
Plusieurs signes indiquent que le relais du ventilateur ne fonctionne plus correctement. Apprenez à les reconnaître pour intervenir rapidement :
Surchauffe moteur :
L’aiguille de température grimpe dans la zone rouge, surtout à l’arrêt ou dans les embouteillages. Le ventilateur devrait normalement se déclencher avant d’atteindre ce stade critique.
Ventilateur silencieux :
Lorsque le moteur est chaud, vous devriez entendre le ventilateur tourner. Si aucun bruit ne provient du radiateur après 10-15 minutes de conduite urbaine, le relais est probablement défaillant.
Fonctionnement intermittent :
Le ventilateur se déclenche parfois mais pas systématiquement. Ce comportement erratique suggère un contact usé à l’intérieur du relais.
Voyant moteur allumé :
Sur les modèles récents, un relais défectueux peut déclencher le témoin de contrôle moteur avec un code erreur lié au circuit de refroidissement.
| Symptôme | Probabilité relais défectueux | Autres causes possibles |
|---|---|---|
| Surchauffe à l’arrêt uniquement | 80% | Moteur ventilateur, thermostat |
| Ventilateur totalement inactif | 60% | Moteur ventilateur, fusible, câblage |
| Fonctionnement par intermittence | 70% | Connecteur oxydé, sonde température |
| Pas de surchauffe mais ventilateur inactif | 40% | Sonde température défectueuse |
Tester le relais du ventilateur
Avant de remplacer le relais, il est judicieux de vérifier s’il est réellement défectueux. Voici plusieurs méthodes simples :
Test d’échange :
C’est la méthode la plus simple. Identifiez un autre relais identique dans la boîte à fusibles (souvent celui des phares ou du klaxon) et permutez-les. Si le ventilateur fonctionne avec l’autre relais, le vôtre est défectueux.
Test auditif et tactile :
Moteur chaud, contact mis, retirez et réinsérez le relais plusieurs fois. Vous devriez entendre un « clic » au moment où le ventilateur doit s’activer. Placez votre doigt sur le relais : vous devriez sentir une légère vibration quand il s’active.
Test au multimètre :
Retirez le relais et réglez votre multimètre en mode continuité (ohmmètre). Testez la résistance entre les bornes de commande (généralement les broches 85 et 86). Vous devriez lire entre 60 et 100 ohms. Une lecture infinie indique une bobine coupée.
Test direct du ventilateur :
Pour confirmer que le problème vient bien du relais et non du moteur du ventilateur, vous pouvez alimenter directement le ventilateur. Retirez le relais et utilisez un fil avec fusible 30A pour connecter la borne 30 à la borne 87 du support de relais. Si le ventilateur tourne, le relais est en cause.
Procédure de remplacement du relais
Remplacer le relais du ventilateur est une opération simple qui ne nécessite aucun outil spécial. Voici la marche à suivre :
Matériel nécessaire :
- Relais de remplacement compatible C4 (référence identique à l’original)
- Gants de protection (optionnel)
- Chiffon propre
- Bombe de nettoyant contact (recommandé)
Procédure en 6 étapes :
1. Coupez le contact
Assurez-vous que le moteur est éteint et retirez la clé du contact. Cette précaution évite les courts-circuits.
2. Ouvrez la boîte à fusibles
Localisez et ouvrez le boîtier comme décrit précédemment. Prenez une photo du schéma avec votre téléphone pour référence future.
3. Retirez l’ancien relais
Saisissez fermement le relais et tirez-le verticalement vers le haut. Un léger mouvement de va-et-vient facilite l’extraction. Ne forcez jamais latéralement au risque de tordre les broches.
4. Nettoyez le support
Vaporisez du nettoyant contact dans l’emplacement du relais pour éliminer l’oxydation et la poussière. Laissez sécher 2-3 minutes.
5. Installez le nouveau relais
Vérifiez que les broches du nouveau relais sont bien droites et alignées. Insérez-le fermement dans son logement jusqu’à sentir qu’il est bien en place. La pression nécessaire est modérée, ne forcez pas excessivement.
6. Testez le fonctionnement
Refermez la boîte, démarrez le moteur et laissez-le chauffer. Le ventilateur devrait se déclencher lorsque la température atteint environ 95-100°C. Vous pouvez accélérer le test en activant la climatisation, ce qui force généralement le ventilateur à tourner.
Astuce de pro : « Avant d’installer le nouveau relais, j’applique une fine couche de graisse diélectrique sur les broches. Cette protection empêche l’oxydation et assure un meilleur contact électrique pendant des années. C’est une étape que beaucoup négligent, mais qui prolonge considérablement la durée de vie du composant. » – Sophie, technicienne automobile certifiée depuis 12 ans.
Différence entre relais et fusible du ventilateur
Beaucoup de propriétaires confondent le relais avec le fusible du ventilateur. Bien qu’ils se trouvent dans la même boîte, leur fonction diffère :
Le fusible :
C’est une protection qui fond et coupe le circuit en cas de surintensité. Il s’agit d’un petit composant plat coloré avec deux lames métalliques. Sur la C4, le fusible du ventilateur est généralement de 30A ou 40A, de couleur verte ou orange.
Le relais :
C’est un interrupteur commandé électriquement qui active ou désactive le ventilateur selon la température. Il gère la puissance nécessaire au fonctionnement du ventilateur sans solliciter directement les composants électroniques sensibles.
Lorsque le ventilateur ne fonctionne pas, vérifiez toujours le fusible en premier car c’est plus rapide et moins coûteux. Un fusible grillé se détecte visuellement : le fil métallique à l’intérieur est rompu. Si le fusible est intact, passez au contrôle du relais.
Coût et choix du relais de remplacement
Le prix d’un relais de ventilateur pour Citroën C4 varie selon l’origine de la pièce :
| Type de relais | Prix moyen | Garantie | Disponibilité |
|---|---|---|---|
| Origine constructeur (PSA) | 25-35€ | 2 ans | Concession uniquement |
| Qualité équivalente (Bosch, Hella) | 12-20€ | 1-2 ans | Excellente en ligne |
| Aftermarket standard | 8-15€ | 6-12 mois | Très bonne |
| Économique (marques inconnues) | 5-10€ | Aucune ou 3 mois | Variable |
Pour un relais, je recommande de privilégier la qualité équivalente. La différence de prix avec l’entrée de gamme est minime (quelques euros) mais la fiabilité est nettement supérieure. Les marques reconnues comme Bosch, Hella ou Valeo offrent un excellent rapport qualité-prix.
Évitez les relais trop bon marché : un relais défaillant peut laisser le ventilateur tourner en permanence (décharge de batterie) ou pire, ne pas le déclencher lors d’une surchauffe (casse moteur potentielle).
Premiers pas pour les débutants
Si vous n’avez jamais manipulé de composants électriques automobiles, voici un guide pas à pas pour aborder sereinement cette intervention :
Familiarisez-vous avec le compartiment moteur :
Ouvrez le capot et repérez les principaux éléments : batterie, radiateur, boîte à fusibles. Consultez le manuel du propriétaire pour identifier précisément chaque composant.
Comprenez le schéma électrique :
Le schéma sur le couvercle de la boîte à fusibles utilise des symboles standardisés. Un carré avec des broches représente un relais, une ligne ondulée représente un fusible.
Achetez le bon relais :
Notez la référence exacte de votre relais actuel avant d’acheter le remplacement. Vous pouvez également donner votre numéro de carte grise au vendeur qui identifiera la pièce compatible.
Choisissez le bon moment :
Intervenez moteur froid et par temps sec. Évitez de travailler juste après une pluie car l’humidité peut causer des courts-circuits lors de la manipulation.
Procédez méthodiquement :
Ne vous précipitez pas. Observez bien l’orientation du relais avant de le retirer. Certains relais ont un détrompeur qui impose un sens d’installation unique, mais mieux vaut être attentif.
Documentez votre intervention :
Prenez des photos à chaque étape avec votre smartphone. Ces images seront précieuses si vous devez refaire l’opération ou demander conseil sur un forum.
Erreurs courantes à éviter
Voici les principales erreurs que commettent les propriétaires lors du remplacement du relais du ventilateur :
Confondre le relais avec un autre :
La boîte à fusibles contient de nombreux relais similaires. Retirer le mauvais peut désactiver un système important comme les feux de croisement ou la pompe à carburant. Vérifiez toujours le schéma avant de retirer quoi que ce soit.
Forcer l’insertion du relais :
Si le relais ne s’insère pas facilement, c’est probablement qu’une broche est tordue ou que vous tentez de le placer dans le mauvais sens. Vérifiez l’alignement plutôt que de forcer.
Négliger de vérifier le fusible :
Un fusible grillé empêchera le nouveau relais de fonctionner. Testez toujours le fusible du ventilateur avant de conclure que le relais est défectueux.
Acheter un relais incompatible :
Tous les relais à 4 broches ne sont pas interchangeables. Le câblage interne diffère selon les applications. Utilisez uniquement un relais spécifiquement conçu pour le ventilateur de radiateur.
Ignorer la cause sous-jacente :
Si le nouveau relais grille rapidement, c’est qu’un problème sous-jacent existe : court-circuit dans le câblage, moteur de ventilateur défectueux qui consomme trop de courant, ou connexions oxydées. Investiguer davantage évite des remplacements répétés.
Intervenir moteur chaud :
Travailler sur un moteur chaud présente un risque de brûlure. De plus, le système de refroidissement est sous pression, ce qui peut provoquer des projections de liquide bouillant si vous touchez accidentellement un composant du circuit.
Oublier de rebrancher complètement le relais :
Un relais mal enfoncé créera un mauvais contact électrique qui génère de la chaleur et peut fondre le support. Assurez-vous que le relais est bien inséré à fond jusqu’au clic.
Ressources et prochaines étapes
Pour approfondir vos connaissances sur le système de refroidissement de votre C4, voici quelques ressources utiles :
Manuels techniques :
Le manuel de réparation Haynes ou Revue Technique Automobile (RTA) pour votre modèle de C4 contient des schémas électriques détaillés et des procédures de diagnostic complètes. Ces manuels coûtent 25-40€ et constituent un investissement rentable si vous réalisez régulièrement vos entretiens.
Forums spécialisés :
Les communautés en ligne comme Forum-Citroën ou C4-Owners regroupent des milliers de propriétaires qui partagent leurs expériences. Vous y trouverez des discussions spécifiques sur les problèmes de ventilateur et les solutions appliquées.
Vidéos tutorielles :
YouTube propose de nombreuses vidéos montrant le remplacement du relais sur C4. Cherchez des vidéos en français avec votre génération spécifique de C4 pour des instructions précises.
Applications de diagnostic :
Des applications comme Torque (Android) ou Car Scanner (iOS) connectées à un boîtier OBD2 (15-30€) permettent de surveiller la température moteur en temps réel et de vérifier le bon fonctionnement du ventilateur.
Autres composants à vérifier :
Une fois le relais remplacé, familiarisez-vous avec d’autres éléments du système de refroidissement : thermostat d’eau, sonde de température, et radiateur. Cette connaissance globale vous rendra plus autonome face aux pannes.
Foire aux questions
Peut-on rouler avec un relais de ventilateur défectueux ?
Rouler sans ventilateur fonctionnel est risqué et déconseillé. Vous pouvez parcourir quelques kilomètres sur route à vitesse soutenue car le flux d’air refroidit naturellement le radiateur, mais évitez absolument les embouteillages ou la conduite urbaine prolongée.
Combien de temps dure un relais de ventilateur ?
Un relais de qualité dure généralement entre 100 000 et 150 000 km, soit environ 8 à 12 ans. Sa durée de vie dépend du nombre de cycles d’activation quotidiens et de l’environnement (humidité, chaleur).
Le relais peut-il se réparer ou doit-il être remplacé ?
Théoriquement un relais peut se démonter et se réparer, mais en pratique c’est déconseillé. Le composant étant scellé et peu coûteux, le remplacement est plus fiable et sûr qu’une réparation artisanale qui risquerait de créer des pannes intermittentes.
Pourquoi mon ventilateur tourne en permanence après remplacement du relais ?
Un ventilateur qui tourne sans arrêt indique généralement un relais collé en position fermée ou une sonde de température défectueuse qui envoie un signal erroné de surchauffe. Vérifiez également que vous avez installé le bon type de relais.
Comment savoir si mon C4 a un ou deux relais de ventilateur ?
Consultez le schéma sur le couvercle de la boîte à fusibles ou votre manuel propriétaire. Les modèles avec climatisation automatique ou motorisation puissante possèdent souvent deux relais pour gérer deux vitesses de ventilation distinctes.
Maintenant que vous savez exactement où trouver et comment remplacer le relais du ventilateur de votre Citroën C4, vous êtes équipé pour intervenir rapidement en cas de problème. Cette connaissance vous fait gagner du temps, de l’argent et surtout vous protège contre les risques de surchauffe moteur. La prochaine fois que votre témoin de température s’allume, vous saurez précisément quoi vérifier et comment agir. N’hésitez pas à commander dès maintenant un relais de rechange à garder dans votre boîte à gants pour parer à toute éventualité lors de vos trajets.
