Pour tester un compresseur de climatisation, vérifiez d’abord l’embrayage électromagnétique en démarrant le moteur et en activant la climatisation. Le compresseur doit s’enclencher avec un clic audible. Mesurez ensuite la pression du circuit avec un manomètre adapté : la pression basse doit être entre 1,5 et 2,5 bars et la haute pression entre 10 et 15 bars selon la température ambiante. Un compresseur de clim défaillant affichera des pressions anormales, des bruits inhabituels ou ne s’activera pas du tout.
Les mécaniciens de piecesauto-pro recommandent de tester le compresseur avant de remplacer d’autres composants du circuit de climatisation. Cette approche évite des dépenses inutiles, car 70% des pannes de climatisation proviennent effectivement du compresseur ou de son embrayage.
Outils et équipements nécessaires
Pour diagnostiquer efficacement un compresseur de climatisation, certains outils spécialisés sont indispensables. Leur utilisation garantit des mesures précises et un diagnostic fiable.
Équipements de diagnostic
- Manomètre de climatisation (haute et basse pression)
- Multimètre numérique pour tester la continuité électrique
- Thermomètre infrarouge pour mesurer les températures
- Stéthoscope mécanique pour identifier les bruits anormaux
- Gants de protection adaptés aux fluides frigorigènes
- Lunettes de sécurité
Matériels complémentaires
- Lampe d’inspection LED
- Jeu de clés et de douilles
- Station de charge pour climatisation (si recharge nécessaire)
- Détecteur de fuites électronique
L’utilisation d’un manomètre haute et basse pression est essentielle pour évaluer correctement le fonctionnement du circuit. Assurez-vous que vos équipements correspondent aux spécifications de votre système de climatisation, notamment le type de gaz réfrigérant utilisé (R134a ou R1234yf).
Précautions de sécurité
Le travail sur un système de climatisation automobile nécessite des précautions strictes en raison de la haute pression et de la nature du fluide frigorigène.
- Travaillez dans un espace bien ventilé pour éviter l’inhalation de gaz frigorigène
- Portez systématiquement des gants et des lunettes de protection
- Ne jamais ouvrir le circuit sous pression, risque de projection
- Débranchez la batterie avant toute intervention électrique
- Évitez toute source de flamme à proximité du véhicule
- Respectez les normes environnementales pour la manipulation des fluides frigorigènes
Le fluide frigorigène peut causer des brûlures par le froid au contact de la peau. En cas de projection dans les yeux, rincez abondamment à l’eau claire et consultez immédiatement un médecin.
Étape 1 : inspection visuelle du compresseur
Commencez par une inspection visuelle minutieuse du compresseur et de ses composants. Ouvrez le capot moteur et localisez le compresseur, généralement situé sur le côté du bloc moteur, entraîné par la courroie d’accessoires.
Examinez l’état général du compresseur. Recherchez des traces d’huile ou de fuite autour du carter, des joints et des raccords. Des traces huileuses indiquent une fuite de fluide frigorigène mélangé à l’huile du compresseur.
Vérifiez l’état de la courroie trapézoïdale à nervures qui entraîne le compresseur. Une courroie usée, craquelée ou détendue peut empêcher le fonctionnement correct du compresseur. Inspectez également la poulie du compresseur pour détecter d’éventuels jeux ou dommages.
Examinez le câblage électrique connecté à l’embrayage électromagnétique. Des fils endommagés, des connecteurs oxydés ou des bornes desserrées peuvent empêcher l’activation du compresseur.
Étape 2 : test de l’embrayage électromagnétique
L’embrayage électromagnétique est le mécanisme qui active et désactive le compresseur. Son bon fonctionnement est crucial pour le système de climatisation.
Démarrez le moteur et laissez-le tourner au ralenti. Activez la climatisation au maximum en réglant la température au minimum. Observez la poulie du compresseur. Vous devriez entendre un clic distinct lorsque l’embrayage s’enclenche.
Si l’embrayage ne s’active pas, vérifiez la tension électrique au niveau du connecteur avec un multimètre. La tension doit être d’environ 12 volts lorsque la climatisation est activée. Une absence de tension indique un problème électrique dans le circuit de commande plutôt qu’un compresseur défaillant.
Testez la résistance de la bobine d’embrayage. Débranchez le connecteur électrique et mesurez la résistance entre les deux bornes de l’embrayage. La valeur normale se situe généralement entre 3 et 5 ohms selon le modèle. Une valeur infinie indique une bobine grillée.
Selon nos spécialistes, environ 40% des pannes de climatisation sont dues à un embrayage électromagnétique défectueux plutôt qu’au compresseur lui-même. Ce diagnostic différencié permet d’économiser jusqu’à 300€ sur le remplacement.
Étape 3 : mesure des pressions du circuit
La mesure des pressions est le test le plus révélateur de l’état du compresseur. Elle nécessite un manomètre de climatisation avec deux cadrans pour la haute et basse pression.
Localisez les valves de service sur les canalisations de climatisation. La valve basse pression se trouve généralement sur la conduite de plus gros diamètre, tandis que la haute pression est sur la conduite plus fine. Retirez les capuchons de protection.

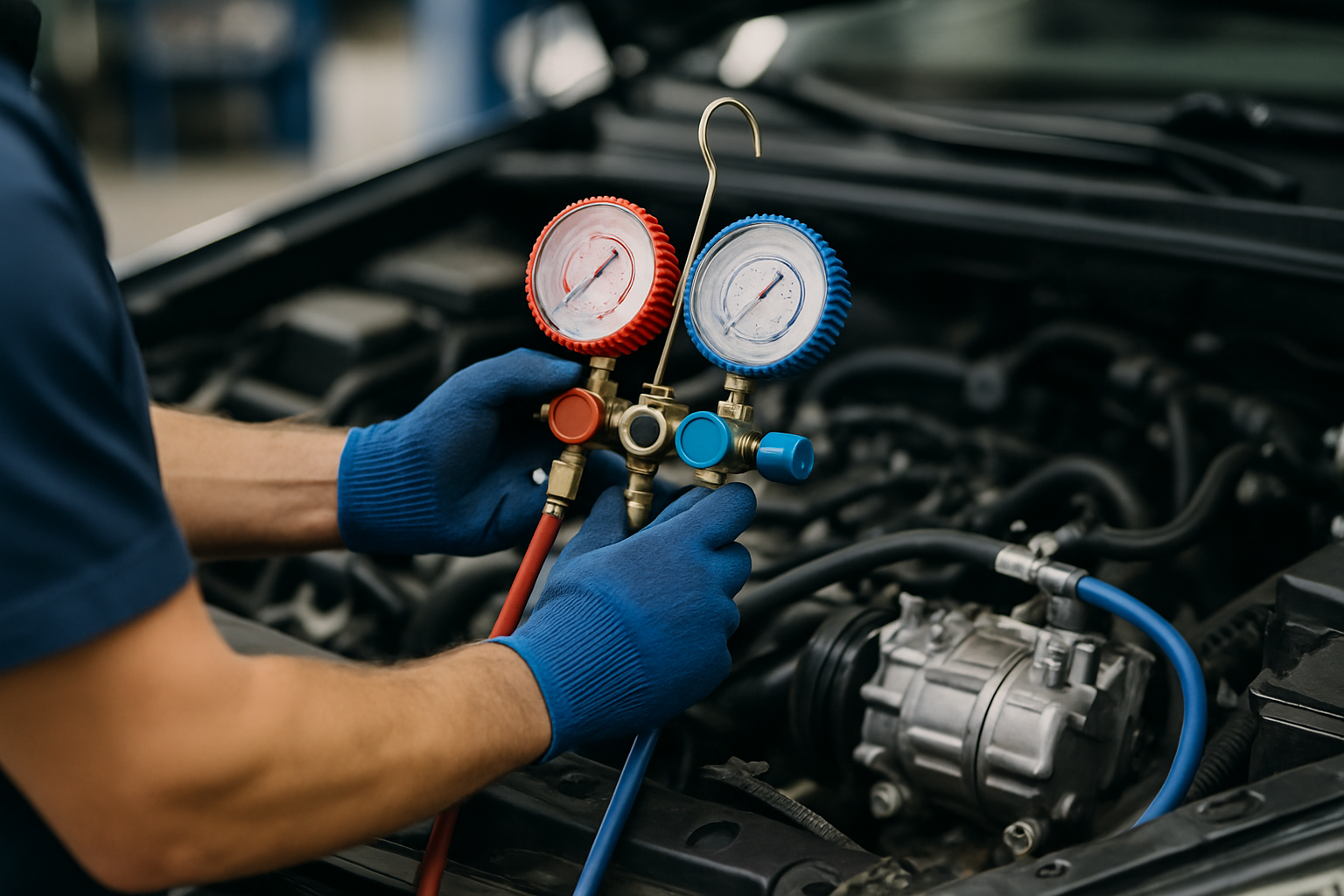

Connectez le manomètre aux valves correspondantes. Le raccord bleu va sur la basse pression, le rouge sur la haute pression. Démarrez le moteur et laissez-le stabiliser à 1500 tours/minute environ. Activez la climatisation au maximum.
Attendez quelques minutes que le système se stabilise, puis relevez les pressions. Pour une température ambiante de 20°C, les valeurs normales sont approximativement :
| Température ambiante | Basse pression (bar) | Haute pression (bar) |
|---|---|---|
| 15°C | 1,5 – 2,0 | 8 – 11 |
| 20°C | 1,8 – 2,3 | 10 – 13 |
| 25°C | 2,0 – 2,5 | 12 – 15 |
| 30°C | 2,2 – 2,8 | 14 – 17 |
Des pressions anormales révèlent différents problèmes. Une basse pression trop faible et une haute pression basse indiquent un manque de fluide frigorigène ou un compresseur qui ne pompe pas correctement. Les deux pressions élevées suggèrent une surchauffe ou un condenseur obstrué.
Étape 4 : vérification de la température de sortie d’air
Un compresseur fonctionnel doit produire de l’air froid à une température spécifique. Utilisez un thermomètre infrarouge ou digital pour mesurer la température de l’air sortant des aérateurs.
Placez le thermomètre directement dans l’aérateur central. Avec la climatisation réglée au maximum et la température ambiante à 25°C, l’air sortant devrait se situer entre 5 et 10°C. Une température supérieure à 15°C indique un système inefficace.
Mesurez également la température des canalisations. La conduite basse pression doit être froide au toucher et peut même présenter de la condensation. La conduite haute pression doit être chaude. Si les deux canalisations restent tièdes, le compresseur ne fonctionne probablement pas.
Vérifiez simultanément le fonctionnement du ventilateur de radiateur. Il doit se déclencher lorsque la climatisation est activée pour dissiper la chaleur au niveau du condenseur.
Étape 5 : écoute des bruits anormaux
Un compresseur en bon état fonctionne avec un bruit régulier et discret. Les bruits inhabituels révèlent souvent des dommages internes graves.
Utilisez un stéthoscope mécanique appliqué directement sur le carter du compresseur. Écoutez attentivement pendant que le système fonctionne. Un cliquetis métallique, un grincement ou un bruit de frottement indiquent une usure interne des pistons, roulements ou palettes.
Un sifflement aigu provient généralement d’une fuite de fluide frigorigène au niveau des joints. Un grondement sourd suggère un problème de roulement dans la poulie ou l’embrayage électromagnétique.
Si vous entendez un bruit de ferraille ou de cognement, arrêtez immédiatement le compresseur. Ces symptômes indiquent une destruction imminente qui pourrait projeter des débris métalliques dans tout le circuit de climatisation, nécessitant un nettoyage complet du système.
Erreurs courantes à éviter
Plusieurs erreurs peuvent fausser le diagnostic ou endommager le système de climatisation lors du test du compresseur.
- Tester le système avec un niveau de fluide frigorigène insuffisant fausse les mesures de pression
- Oublier de vérifier l’état du filtre déshydratant avant de remplacer le compresseur
- Confondre un problème d’embrayage avec une panne de compresseur
- Ne pas purger l’air du circuit après une intervention
- Utiliser un manomètre inadapté au type de fluide frigorigène
- Mesurer les pressions moteur éteint, ce qui ne donne aucune indication fiable
- Remplacer le compresseur sans vérifier le condenseur et l’évaporateur
Une erreur fréquente consiste à recharger le système en fluide frigorigène sans identifier la cause de la perte. Cette approche masque temporairement le problème mais la fuite réapparaîtra rapidement, avec un risque d’endommager le compresseur par manque de lubrification.
Quand faut-il remplacer le compresseur de climatisation
Certains signes indiquent qu’un remplacement du compresseur est inévitable plutôt qu’une simple réparation. Reconnaître ces symptômes permet d’anticiper la panne et d’éviter des dommages supplémentaires au système.
Un compresseur qui refuse de s’enclencher malgré une alimentation électrique correcte et un niveau de fluide adéquat est généralement bloqué mécaniquement. Les bruits métalliques internes persistants signalent une usure avancée des composants internes.
Des fuites d’huile importantes au niveau du carter ou des joints d’étanchéité indiquent une défaillance structurelle. La présence de débris métalliques dans le fluide frigorigène lors d’une vidange est un signe alarmant de destruction interne.
Si les pressions mesurées sont totalement incohérentes (basse pression très élevée et haute pression très basse par exemple), le compresseur ne remplit plus sa fonction de compression. Une consommation électrique anormalement élevée de l’embrayage suggère également un problème mécanique interne.
La durée de vie moyenne d’un compresseur de climatisation se situe entre 8 et 12 ans ou 150 000 kilomètres. Au-delà, un remplacement préventif peut être envisagé, surtout si vous constatez une baisse progressive des performances.
Entretien complémentaire du système de climatisation
Lors du diagnostic du compresseur, profitez-en pour vérifier d’autres éléments du circuit de climatisation. Cette approche globale optimise les performances et prolonge la durée de vie du système.
- Remplacez le filtre à pollen pour améliorer la qualité de l’air et le débit
- Nettoyez le condenseur à l’avant du véhicule pour optimiser l’échange thermique
- Vérifiez l’état des durites de refroidissement pour détecter d’éventuelles fuites
- Contrôlez la tension de la courroie d’accessoires pour garantir l’entraînement optimal
- Inspectez l’évaporateur pour détecter moisissures ou obstructions
Un entretien régulier du système de climatisation améliore son efficacité et réduit les risques de panne coûteuse. L’utilisation mensuelle de la climatisation, même en hiver, maintient la lubrification du compresseur et prévient le dessèchement des joints.
Questions fréquentes
Peut-on rouler avec un compresseur de climatisation défaillant ?
Oui, vous pouvez conduire avec un compresseur HS sans danger immédiat pour le véhicule. Cependant, un compresseur bloqué peut endommager la courroie d’accessoires et affecter l’alternateur ou la pompe de direction assistée. Débranchez électriquement le compresseur si vous entendez des bruits anormaux.
Combien coûte le remplacement d’un compresseur de climatisation ?
Le prix varie entre 300€ et 800€ selon le modèle de véhicule, incluant la pièce et la main d’œuvre. Les véhicules haut de gamme nécessitent des compresseurs plus onéreux. Ajoutez environ 100€ pour la recharge en fluide frigorigène et la révision complète du circuit.
Quelle est la différence entre basse et haute pression de climatisation ?
La basse pression mesure le fluide frigorigène après l’évaporateur, avant qu’il ne retourne au compresseur. La haute pression mesure le fluide comprimé sortant du compresseur vers le condenseur. Ces deux valeurs permettent de diagnostiquer précisément l’état du système et du compresseur.
Faut-il remplacer le filtre déshydratant avec le compresseur ?
Oui, absolument. Le filtre déshydratant capture l’humidité et les impuretés du circuit. Lors du remplacement d’un compresseur défaillant, des débris métalliques peuvent circuler dans le système. Un filtre neuf garantit la protection du nouveau compresseur et évite une panne prématurée.
Comment éviter la panne du compresseur de climatisation ?
Utilisez la climatisation au moins 10 minutes par mois, même en hiver, pour maintenir la lubrification. Faites vérifier le niveau de fluide frigorigène annuellement et remplacez le filtre à pollen régulièrement. Un entretien préventif tous les deux ans prolonge significativement la durée de vie du compresseur.
Le diagnostic d’un compresseur de climatisation repose sur une méthodologie rigoureuse combinant inspection visuelle, tests électriques et mesures de pression. Avec les bons outils et une approche systématique, vous identifierez rapidement l’origine de la panne. N’oubliez pas que le remplacement d’un compresseur nécessite également la révision complète du circuit, incluant le filtre déshydratant et une recharge en fluide frigorigène conforme aux spécifications du constructeur pour garantir des performances optimales.
