L’électrovanne de turbo contrôle la pression de suralimentation en régulant le débit d’air vers l’actionneur de géométrie variable ou la wastegate. Lorsqu’elle présente des défaillances, vous observerez une perte de puissance, un témoin moteur allumé, ou une consommation excessive. Le test s’effectue avec un multimètre pour vérifier la résistance et une pompe à vide pour contrôler l’étanchéité. Un diagnostic rapide permet d’éviter des dommages coûteux au compresseur turbo.
Qu’est-ce qu’une électrovanne de turbo et son rôle

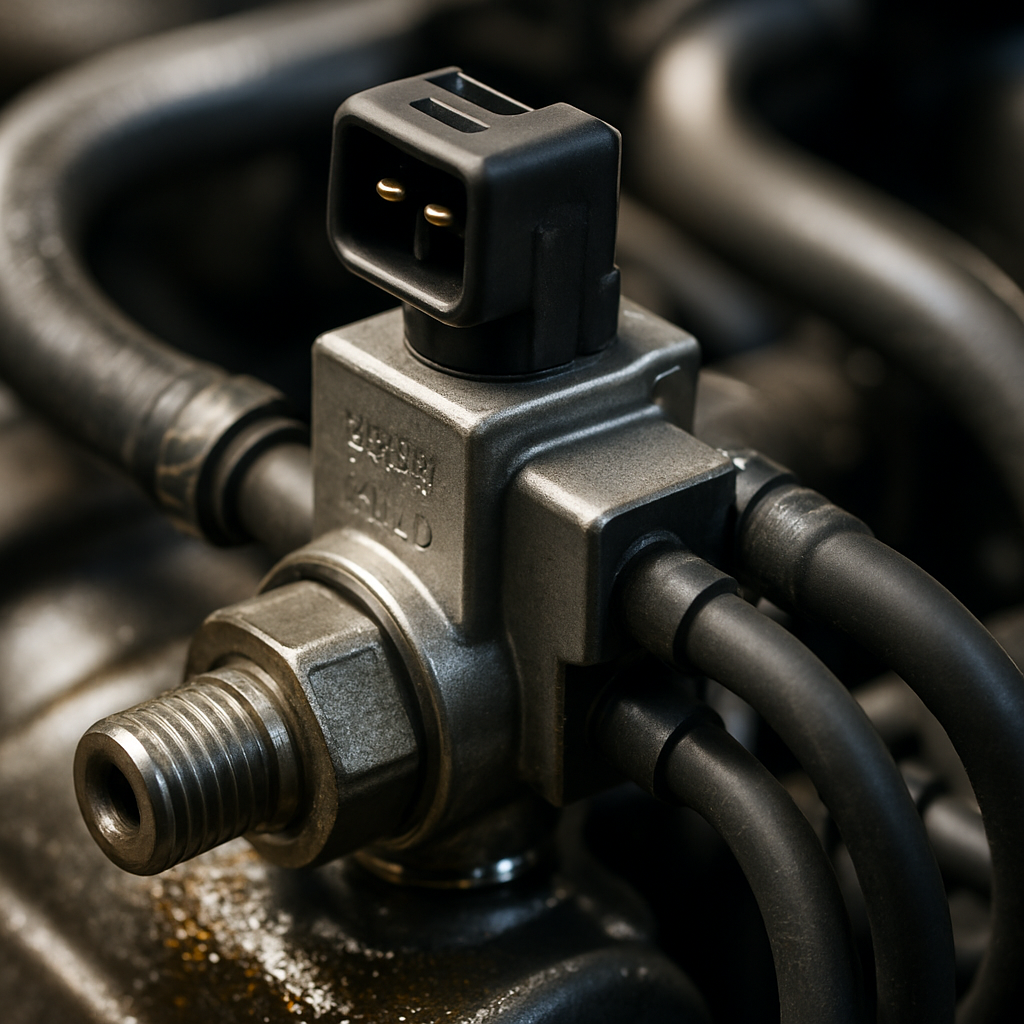

L’électrovanne de turbo représente un composant électromécanique qui régule la pression de suralimentation du moteur. Elle reçoit des instructions du calculateur moteur pour ouvrir ou fermer un passage d’air qui actionne soit la wastegate sur les turbos classiques, soit les aubes mobiles sur les turbos à géométrie variable.
Sur un moteur diesel moderne, cette électrovanne ajuste en permanence la pression selon les besoins : accélération franche, montée de côte, ou conduite économique. Sans ce contrôle précis, le turbo fonctionnerait à pression maximale en permanence, ce qui endommagerait rapidement le moteur.
Le principe de base repose sur un électroaimant qui déplace un piston. Ce piston ouvre ou ferme un circuit pneumatique relié à la capsule de la wastegate ou au mécanisme de géométrie variable. La précision de cette régulation influence directement les performances et la consommation.
Astuce : Sur les véhicules récents, l’électrovanne fonctionne en modulation PWM (modulation de largeur d’impulsion), ce qui permet un contrôle beaucoup plus fin de la pression que les anciennes versions tout ou rien.
Composants et pièces liées au système
Le système de contrôle du turbo ne se limite pas à l’électrovanne seule. Plusieurs éléments travaillent ensemble pour garantir une suralimentation optimale.
Pièces principales nécessaires
- Électrovanne de turbo spécifique au modèle de véhicule
- Joints toriques de raccordement pneumatique
- Durites de dépression renforcées
- Colliers de serrage adaptés
Outils requis pour l’intervention
- Multimètre numérique avec fonction ohmmètre
- Pompe à vide manuelle ou électrique
- Jeu de douilles et clés mixtes
- Appareil de diagnostic OBD2
- Gants de protection nitrile
- Chiffons non pelucheux
Les mécaniciens d’Autopartspro recommandent toujours de vérifier l’état des durites lors du remplacement de l’électrovanne. Une durite poreuse annule l’effet d’une électrovanne neuve, car elle laisse échapper la dépression nécessaire au fonctionnement.
Précautions de sécurité avant toute intervention
Avant de manipuler le système de turbocompression, certaines règles s’imposent pour éviter les blessures ou les dommages matériels.
- Laissez refroidir le moteur au moins 30 minutes après l’arrêt
- Débranchez la batterie pour éviter les courts-circuits
- Travaillez dans un espace ventilé
- Portez des gants résistants à la chaleur résiduelle
- Gardez un extincteur à proximité
- Protégez vos yeux avec des lunettes de sécurité
Le turbo et ses conduits d’échappement peuvent rester très chauds longtemps après l’arrêt du moteur. Cette zone atteint facilement 300°C en fonctionnement normal, et même après refroidissement, des poches de chaleur persistent.
Fonctionnement détaillé du système
Étape 1 : Réception du signal électrique
Le calculateur moteur analyse en temps réel la charge moteur, le régime, la température d’admission et la pression actuelle du turbo. En fonction de ces paramètres, il envoie un signal électrique variable à l’électrovanne. Ce signal peut être une tension continue modulée ou une commande PWM avec un rapport cyclique variable.
Étape 2 : Activation mécanique
Lorsque l’électrovanne reçoit le signal, son bobinage crée un champ magnétique qui déplace un noyau ferromagnétique. Ce mouvement ouvre ou ferme un passage pour l’air sous pression ou la dépression. La course du noyau est généralement inférieure à 5 mm, mais ce déplacement suffit à modifier complètement le comportement du turbo.
Étape 3 : Régulation de la pression
Sur un turbo classique, l’électrovanne contrôle la wastegate qui libère les gaz d’échappement pour limiter la vitesse de rotation de la turbine. Sur un turbo à géométrie variable, elle ajuste l’angle des aubes directrices pour modifier le flux de gaz. Cette régulation maintient la pression de suralimentation dans une plage optimale entre 0,8 et 2,5 bars selon les moteurs.
Étape 4 : Boucle de rétroaction
Un capteur de pression MAP ou un capteur de pression de suralimentation renvoie l’information au calculateur. Cette boucle fermée permet des ajustements continus, parfois plusieurs centaines de fois par seconde, garantissant une réponse immédiate aux variations de charge.
D’après notre expérience chez Autopartspro, les électrovannes à trois voies offrent une meilleure précision que les modèles deux voies, car elles permettent une mise à l’atmosphère contrôlée du circuit pneumatique, éliminant ainsi les variations parasites.
Symptômes caractéristiques d’une électrovanne défectueuse
Une électrovanne de turbo en fin de vie se manifeste par plusieurs signes facilement identifiables au quotidien.
Perte de puissance marquée
Le symptôme le plus flagrant reste une diminution notable de la puissance, particulièrement en accélération ou en charge. Le moteur semble étouffé, incapable de dépasser certains régimes. Cette perte peut être progressive ou brutale selon le type de défaillance.
Témoin moteur et codes défaut
Le voyant moteur s’allume sur le tableau de bord. Un diagnostic avec une valise révèle généralement les codes P0045, P0046, P0047 ou P0048, qui concernent tous le circuit de commande du turbo. Ces codes indiquent une incohérence entre la pression demandée et celle mesurée.
Bruits anormaux du turbo
Un sifflement aigu inhabituel, différent du souffle normal de la suralimentation, peut indiquer une électrovanne bloquée en position ouverte. À l’inverse, un bruit de surpression ou des claquements suggèrent une fermeture incomplète.
Consommation excessive de carburant
Lorsque le turbo ne fonctionne pas correctement, le calculateur compense en injectant davantage de carburant pour tenter de maintenir les performances. Vous constaterez une augmentation de 15 à 30% de la consommation selon les cas.
Fumée noire à l’échappement
Une suralimentation inadaptée provoque une combustion incomplète, visible par une fumée noire abondante en accélération. Ce phénomène s’accompagne souvent d’une odeur de diesel imbrûlé caractéristique.
Mode dégradé activé
Sur certains véhicules, le calculateur limite volontairement la puissance disponible pour protéger le moteur. Vous ressentez alors un bridage important qui ne disparaît qu’après correction du défaut et extinction du contact.
Procédure complète de test de l’électrovanne
Test électrique avec multimètre
Déconnectez le connecteur électrique de l’électrovanne. Réglez votre multimètre sur la fonction ohmmètre et mesurez la résistance entre les deux bornes de la bobine. La valeur normale se situe entre 20 et 40 ohms pour la plupart des modèles, mais consultez les données constructeur pour votre véhicule spécifique.
Une résistance infinie indique une coupure du bobinage, tandis qu’une résistance proche de zéro révèle un court-circuit. Dans les deux cas, l’électrovanne est hors service et doit être remplacée.
Test d’alimentation du circuit
Reconnectez l’électrovanne et démarrez le contact sans lancer le moteur. Mesurez la tension d’alimentation au niveau du connecteur côté faisceau. Vous devriez avoir la tension batterie (environ 12V) sur une borne et une masse stable sur l’autre, ou un signal PWM variable selon la conception.
L’absence de tension indique un problème de câblage ou de calculateur, pas de l’électrovanne elle-même. Vérifiez alors les fusibles, les relais et la continuité du faisceau.
Test pneumatique d’étanchéité
Déposez l’électrovanne du véhicule. Raccordez une pompe à vide sur l’orifice de sortie vers l’actionneur. Créez une dépression de 0,5 bar et observez la stabilité pendant au moins 30 secondes. Une chute de pression supérieure à 0,1 bar indique une fuite interne.
Répétez le test en alimentant l’électrovanne avec une source 12V. La dépression doit se maintenir ou disparaître complètement selon la conception (normalement ouverte ou fermée). Toute réaction intermédiaire signale un dysfonctionnement mécanique.
Test fonctionnel sur véhicule
Branchez un manomètre de pression de suralimentation sur le collecteur d’admission. Effectuez un essai routier en surveillant la pression atteinte à pleine charge. Comparez les valeurs avec les spécifications constructeur.
Une pression trop faible suggère une électrovanne qui ne ferme pas assez, laissant la wastegate ouverte. Une surpression indique une fermeture excessive ou un blocage complet, situation dangereuse pour le moteur.
Erreurs fréquentes lors du diagnostic
Plusieurs pièges peuvent fausser le diagnostic et conduire au remplacement inutile de l’électrovanne.
Confondre symptôme et cause
Une perte de pression de suralimentation peut provenir de nombreuses sources : fuite sur le conduit d’air de suralimentation, turbo usé, échangeur air-air percé, ou vanne EGR grippée. L’électrovanne n’est responsable que dans 30% des cas de sous-pression selon notre expérience.
Négliger l’état des durites
Les durites de dépression en caoutchouc deviennent poreuses avec le temps et la chaleur. Même une électrovanne parfaitement fonctionnelle ne peut compenser une durite qui laisse échapper 50% de la dépression. Inspectez systématiquement toutes les connexions pneumatiques.
Ignorer l’encrassement
Les vapeurs d’huile du reniflard moteur peuvent encrasser le mécanisme interne de l’électrovanne. Un nettoyage au nettoyant frein suffit parfois à restaurer le fonctionnement, évitant un remplacement à 150-300 euros.
Oublier la réinitialisation
Après remplacement de l’électrovanne, certains véhicules nécessitent une réinitialisation des adaptations du calculateur moteur. Sans cette procédure, les symptômes peuvent persister malgré la pièce neuve. Utilisez une valise de diagnostic compatible pour effacer les codes et réinitialiser les valeurs apprises.
Quand faut-il remplacer l’électrovanne
Contrairement aux pièces d’usure régulières comme les plaquettes de frein, l’électrovanne de turbo ne suit pas d’intervalle de remplacement préventif. Elle se change uniquement en cas de défaillance avérée.
Néanmoins, certaines situations justifient un remplacement anticipé. Un véhicule qui effectue de nombreux trajets courts avec démarrages fréquents sollicite davantage l’électrovanne. Les cycles thermiques répétés fragilisent les joints internes et accélèrent la fatigue du bobinage.
Les signes suivants confirment la nécessité d’un remplacement :
- Codes défaut permanents après trois cycles de diagnostic
- Résistance électrique hors tolérance de plus de 20%
- Fuite pneumatique impossible à stopper
- Bruits mécaniques internes au niveau de l’électrovanne
- Corrosion visible des connecteurs électriques
La durée de vie moyenne d’une électrovanne de turbo s’établit entre 150 000 et 250 000 kilomètres dans des conditions normales d’utilisation. Les véhicules utilisés pour le remorquage intensif ou en montagne peuvent voir cette durée réduite de moitié.
Entretien préventif du système de turbocompression
Quelques gestes simples prolongent considérablement la vie de l’électrovanne et du turbo dans son ensemble.
Respecter la montée en température
Évitez les accélérations franches moteur froid. L’huile épaisse n’assure pas une lubrification optimale du turbo, et les pièces métalliques en dilatation créent des contraintes mécaniques. Attendez au moins 5 kilomètres de conduite souple avant de solliciter la pleine puissance.
Laisser refroidir avant l’arrêt
Après une conduite soutenue, roulez calmement pendant 2 à 3 minutes avant de couper le contact. Cette phase permet au turbo de ralentir progressivement et à l’huile de dissiper la chaleur accumulée. Un arrêt brutal après autoroute provoque la carbonisation de l’huile dans les paliers.
Changer l’huile régulièrement
Le turbo tourne à plus de 150 000 tours par minute et dépend entièrement de la qualité de lubrification. Utilisez une huile moteur répondant aux spécifications constructeur et respectez scrupuleusement les intervalles de vidange. Une huile dégradée bouche les gicleurs de graissage et endommage rapidement le palier central.
Vérifier l’admission d’air
Remplacez le filtre à air selon le calendrier d’entretien. Un filtre encrassé réduit le débit d’air, ce qui force le turbo à tourner plus vite pour compenser. Cette surrégime anormale fatigue prématurément tous les composants, électrovanne comprise.
Inspecter les durites
Chaque année, contrôlez visuellement l’état des durites de dépression et d’air de suralimentation. Remplacez toute durite craquelée, durcie ou présentant des traces d’huile. Une simple durite à 15 euros évite un diagnostic complexe à 200 euros.
Entretien complémentaire recommandé
Lors du remplacement de l’électrovanne de turbo, plusieurs opérations connexes méritent d’être effectuées pour optimiser le temps d’intervention et garantir la fiabilité du système.
Remplacement des durites de dépression
Si vous déposez l’électrovanne, profitez-en pour changer toutes les durites de dépression du circuit. Le gain de temps est marginal puisqu’elles sont déjà accessibles, et vous éliminez un point de défaillance potentiel pour quelques euros supplémentaires.
Nettoyage du système d’admission
L’encrassement des conduits d’admission perturbe le fonctionnement du turbo. Un nettoyage au décalaminent ou au nettoyant spécifique restaure les performances et réduit la sollicitation de l’électrovanne. Cette opération est particulièrement recommandée sur les moteurs diesel à fort kilométrage.
Contrôle de la vanne EGR
La vanne EGR et l’électrovanne de turbo travaillent en synergie. Une EGR grippée fausse les calculs du calculateur et sollicite anormalement le système de suralimentation. Vérifiez son fonctionnement et nettoyez-la si nécessaire.
Vérification du filtre à air et du débitmètre
Un débitmètre d’air défaillant envoie des informations erronées au calculateur, qui commande alors l’électrovanne de façon inadaptée. Testez la cohérence des mesures du débitmètre avec une valise de diagnostic. Remplacez également le filtre à air s’il présente plus de 20 000 kilomètres ou un an d’utilisation.
Questions fréquentes sur l’électrovanne de turbo
Peut-on rouler avec une électrovanne de turbo défectueuse ?
Techniquement oui, mais avec des risques importants. Le moteur fonctionnera en mode dégradé avec une puissance réduite de 40 à 60%. Plus grave, une électrovanne bloquée peut provoquer une surpression dangereuse qui endommagera le moteur, notamment les segments de pistons et les soupapes.
Combien coûte le remplacement d’une électrovanne de turbo ?
La pièce seule coûte entre 80 et 250 euros selon le modèle de véhicule. La main-d’œuvre représente 1 à 2 heures de travail, soit 60 à 180 euros supplémentaires. Le budget total varie donc de 140 à 430 euros. Sur certains modèles où l’accès est complexe, comptez jusqu’à 600 euros.
Une électrovanne universelle fonctionne-t-elle aussi bien que l’originale ?
Non, dans la plupart des cas. Les électrovannes sont calibrées spécifiquement pour chaque application. Les caractéristiques de débit, la course du piston et la résistance électrique diffèrent. Une électrovanne inadaptée provoquera des problèmes de régulation et déclenchera des codes défaut. Privilégiez toujours une référence équivalent constructeur.
L’électrovanne de turbo nécessite-t-elle un rodage après installation ?
Aucun rodage spécifique n’est nécessaire. Cependant, effectuez une réinitialisation des adaptations du calculateur pour permettre un réapprentissage optimal des paramètres de régulation. Les premiers kilomètres, conduisez normalement sans solliciter excessivement le turbo, le temps que le système se stabilise.
Comment distinguer un problème d’électrovanne d’un turbo fatigué ?
Un turbo usé présente généralement du jeu axial et radial au niveau de l’arbre, accompagné d’une consommation d’huile et de fumée bleue. L’électrovanne défectueuse ne provoque pas de fuite d’huile mais génère des codes défaut spécifiques au circuit de régulation de pression. Le test pneumatique de l’électrovanne et la mesure du jeu du turbo permettent de différencier les deux problèmes.
Le bon fonctionnement de l’électrovanne de turbo garantit des performances optimales et une consommation maîtrisée. Un diagnostic méthodique évite les remplacements inutiles et identifie précisément la cause des symptômes. Les tests électriques et pneumatiques permettent une validation fiable avant tout achat de pièces. Pour maintenir la fiabilité du système, respectez les préconisations d’entretien et utilisez toujours des pièces détachées conformes aux spécifications constructeur.
