Un disque de frein voilé se caractérise par une déformation latérale ou axiale qui dépasse généralement 0,05 à 0,15 mm selon les constructeurs. Cette anomalie provoque des vibrations au freinage, une usure irrégulière des plaquettes de frein, et réduit l’efficacité globale du système. Identifier rapidement ce problème permet d’éviter une dégradation des composants du train roulant et d’assurer votre sécurité.
Tolérance de voilement : les normes techniques
La tolérance de voilement d’un disque de frein est définie par les constructeurs automobiles et varie selon le type de véhicule. Pour la plupart des voitures particulières, le seuil acceptable se situe entre 0,05 et 0,10 mm mesuré avec un comparateur à cadran. Les véhicules utilitaires peuvent tolérer jusqu’à 0,15 mm en raison de contraintes thermiques plus élevées.
Au-delà de ces valeurs, le disque entre en contact irrégulier avec les plaquettes, générant des pulsations perceptibles dans la pédale de frein. Les mécaniciens de Piecesauto-pro recommandent une vérification systématique à chaque remplacement de plaquettes, car un voilement même minime réduit considérablement la durée de vie des nouveaux composants de freinage.
La mesure s’effectue en trois points espacés de 120 degrés sur la piste de frottement, le disque étant monté sur le moyeu. Cette procédure permet de détecter aussi bien les déformations radiales qu’axiales.
Pièces et outils nécessaires pour le diagnostic
Avant d’intervenir sur vos freins, rassemblez le matériel approprié pour un diagnostic précis et une réparation efficace.
Pièces de rechange
- Disques de frein neufs adaptés à votre modèle (spécifiez toujours le diamètre et l’épaisseur)
- Plaquettes de frein neuves (à remplacer systématiquement avec les disques)
- Vis de fixation de disque neuves si nécessaire
- Graisse haute température pour le montage des étriers
Outillage de mesure et démontage
- Comparateur à cadran avec support magnétique (précision 0,01 mm)
- Clé dynamométrique (pour respecter les couples de serrage constructeur)
- Jeu de douilles et clés plates
- Repousse-piston d’étrier
- Chandelles de sécurité et cric hydraulique
- Brosse métallique pour nettoyer le moyeu
Astuce professionnelle : Nettoyez soigneusement la surface du moyeu avant de monter un nouveau disque. Les résidus de rouille ou les dépôts créent un jeu qui amplifie le voilement, même avec un disque neuf parfaitement plan.
Symptômes révélateurs d’un disque voilé
Plusieurs signes permettent d’identifier un disque de frein voilé sans même procéder à une mesure au comparateur. Ces symptômes varient en intensité selon le degré de déformation.
Vibrations et pulsations au freinage
Le symptôme le plus caractéristique reste une vibration ressentie dans la pédale de frein lors des freinages, particulièrement à vitesse élevée. Cette pulsation correspond au passage répétitif des zones déformées du disque contre les plaquettes. Sur autoroute, entre 110 et 130 km/h, ces vibrations deviennent nettement perceptibles dans le volant et le plancher.
Bruit métallique cyclique
Un disque voilé génère parfois un frottement léger et régulier, audible roue levée ou lors d’un freinage doux. Ce bruit de fréquence constante correspond à la rotation du disque et se distingue du grincement aigu lié à l’usure des plaquettes.
Usure asymétrique des plaquettes
L’inspection visuelle des plaquettes révèle souvent une usure en biseau ou par zones. La garniture présente des surfaces brillantes alternant avec des zones moins polies, signe d’un contact irrégulier avec le disque déformé.
Allongement de la distance de freinage
Un voilement prononcé réduit la surface de contact effective entre disque et plaquettes, ce qui augmente la distance nécessaire pour immobiliser le véhicule. Ce phénomène s’accompagne souvent d’une pédale moins ferme.
Causes principales du voilement des disques
Comprendre l’origine du voilement permet d’adopter les bonnes pratiques pour préserver vos freins.
Choc thermique brutal
La cause la plus fréquente reste le refroidissement brutal d’un disque surchauffé. Traverser une flaque d’eau après un freinage intense en descente, ou laver sa voiture immédiatement après un trajet autoroutier crée un gradient thermique qui déforme la structure métallique. Les disques en fonte atteignent facilement 400 à 600°C lors de freinages répétés.
Serrage excessif des boulons de roue
Un couple de serrage inadapté déforme le moyeu et transmet cette contrainte au disque. L’utilisation d’une clé à chocs sans calibrage correct constitue une erreur courante en pneumatique rapide. Les spécifications constructeur prévoient généralement un couple entre 90 et 140 Nm selon les modèles.
Surface du moyeu contaminée
La présence de rouille, peinture ou corps étrangers entre le moyeu et le disque crée un plan de montage irrégulier. Cette situation génère instantanément un voilement mécanique, même avec un disque neuf parfaitement rectiligne à la sortie d’usine.
Vieillissement et fatigue du matériau
Les cycles thermiques répétés fragilisent progressivement la structure cristalline de la fonte. Après 80 000 à 100 000 km, les disques perdent leur résilience et se déforment plus facilement, même en usage normal.
Défaut de fabrication ou stockage
Plus rarement, un défaut de coulée ou un stockage inapproprié (humidité, contraintes mécaniques pendant le transport) peuvent induire un voilement dès l’installation. Les pièces de qualité inférieure présentent parfois des tolérances dimensionnelles insuffisantes.
Conseil d’expert : Évitez absolument de maintenir la pédale de frein enfoncée à l’arrêt après un freinage appuyé. Cette pratique concentre la chaleur sur une zone fixe du disque et favorise la déformation locale. Nos spécialistes Piecesauto-pro observent régulièrement ce défaut sur les véhicules qui stationnent longtemps en montagne après la descente.
Risques liés à un disque voilé non traité
Rouler avec un disque de frein déformé expose à plusieurs dangers progressifs mais réels.
Dégradation accélérée des composants
Le contact irrégulier use prématurément les plaquettes selon un profil asymétrique. Cette usure non uniforme oblige à remplacer les garnitures bien avant leur kilométrage théorique. Les pistons d’étrier de frein subissent également des contraintes latérales anormales qui peuvent gripper le mécanisme.
Surchauffe localisée
Les points hauts du disque voilé frottent davantage, créant des zones de chaleur excessive qui favorisent la formation de fissures radiales. Ce phénomène s’auto-entretient : la chaleur aggrave le voilement, qui génère plus de chaleur.
Réduction de l’efficacité de freinage
La surface de contact effective diminue, allongeant la distance d’arrêt de 10 à 30% selon le degré de déformation. En situation d’urgence, cette perte d’efficacité peut s’avérer critique. Le conducteur compense inconsciemment en appuyant plus fort, masquant temporairement le problème.
Fatigue des roulements de roue
Les vibrations transmises au moyeu sollicitent anormalement les roulements de roue. Cette contrainte cyclique réduit leur durée de vie et peut conduire à un jeu dangereux dans la liaison roue-moyeu.
Confort et valeur du véhicule
Au-delà de la sécurité, les vibrations dégradent le confort de conduite et constituent un motif de refus lors d’un contrôle technique approfondi. Un acheteur potentiel décelera immédiatement ce défaut lors d’un essai routier.
Diagnostic précis : méthode de mesure
Pour quantifier objectivement le voilement, suivez cette procédure professionnelle utilisée dans les ateliers spécialisés.
Étape 1 : Préparation du véhicule
Placez le véhicule sur un sol plan et stable. Desserrez légèrement les boulons de roue avant de lever le train concerné. Immobilisez avec des chandelles aux points de levage prévus. Retirez complètement la roue.
Étape 2 : Installation du comparateur

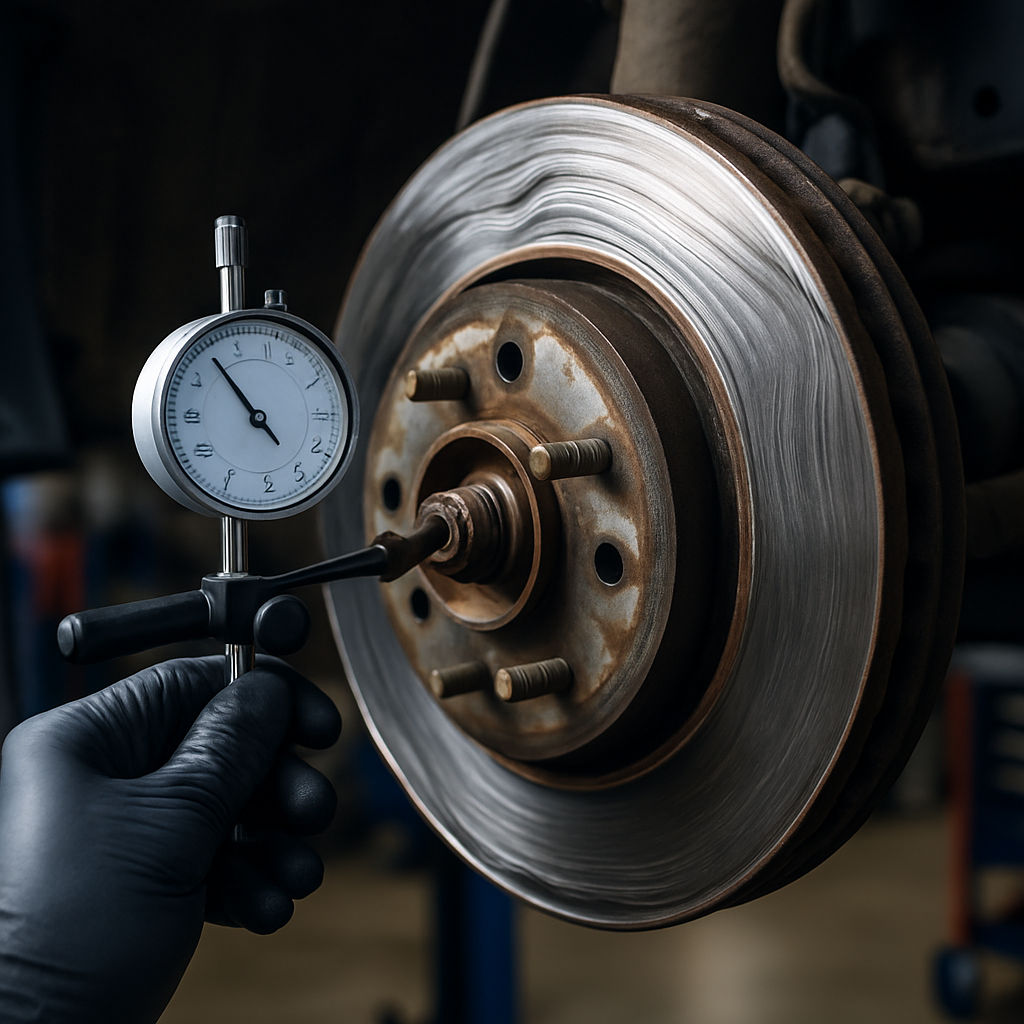

Fixez le comparateur à cadran sur un support magnétique solidaire du châssis ou de l’étrier. Positionnez la touche perpendiculairement à la piste de frottement, environ 10 mm sous le bord extérieur du disque. Réglez le zéro en comprimant légèrement le palpeur.
Étape 3 : Mesure du voilement latéral
Faites tourner manuellement le disque sur 360 degrés en observant les variations du comparateur. Notez la valeur maximale positive et négative. Le voilement total correspond à l’écart entre ces deux extrêmes. Répétez l’opération à trois hauteurs différentes sur la piste.
Étape 4 : Interprétation des résultats
Comparez vos mesures aux spécifications constructeur. Un voilement supérieur à 0,10 mm nécessite généralement le remplacement du disque. Entre 0,05 et 0,10 mm, le rectifiage reste possible si l’épaisseur résiduelle le permet.
Vérification de l’épaisseur minimale
Utilisez un micromètre ou un pied à coulisse pour mesurer l’épaisseur du disque en plusieurs points. Chaque disque comporte une épaisseur minimale gravée sur sa joue. Toute valeur inférieure impose le remplacement immédiat, même si le voilement semble acceptable.
Solutions et actions correctives
Face à un disque voilé, plusieurs options s’offrent à vous selon la gravité et l’état général du système de freinage.
Remplacement des disques
La solution la plus fiable consiste à installer des disques neufs. Remplacez toujours les deux disques d’un même essieu simultanément pour garantir un freinage équilibré. Optez pour des références de qualité équivalente à l’origine, vérifiant la conformité des dimensions (diamètre, épaisseur, hauteur de moyeu).
Lors du montage, nettoyez méticuleusement la surface du moyeu avec une brosse métallique et du dégraissant. Appliquez un produit antirouille sur les zones non frottantes. Serrez les vis de fixation du disque au couple spécifié, généralement entre 10 et 25 Nm selon les modèles.
Rectification (usinage)
Si l’épaisseur résiduelle le permet (minimum 2 mm au-dessus de la cote minimale), le rectifiage sur tour constitue une alternative économique. Cette opération élimine entre 0,5 et 1,5 mm de matière par face, restaurant une planéité parfaite.
Attention : tous les ateliers ne disposent pas de l’équipement nécessaire. Le rectifiage exige un tour à disque calibré qui garantit un parallélisme strict des deux faces. Un usinage approximatif aggrave souvent le problème initial.
Remplacement simultané des plaquettes
Installez systématiquement des plaquettes neuves avec des disques neufs ou rectifiés. Des plaquettes usées de façon irrégulière ne retrouveront jamais une surface de contact optimale. Cette combinaison garantit un rodage correct et des performances maximales.
Procédure de rodage
Après installation, respectez une phase de rodage de 200 à 300 km. Effectuez une série de freinages progressifs de 80 à 30 km/h sans jamais bloquer les roues ni surchauffer les disques. Évitez les freinages d’urgence et les arrêts complets prolongés pédale enfoncée. Cette période permet le transfert optimal de matière et la création d’une couche de frottement homogène.
Prévention : bonnes pratiques d’utilisation
Adopter quelques réflexes simples prolonge significativement la durée de vie de vos freins et prévient le voilement.
Gestion thermique des freins
En descente prolongée, privilégiez le frein moteur en rétrogradant plutôt que de solliciter continuellement les freins. Sur autoroute, anticipez les ralentissements pour fractionner le freinage. Après un trajet sportif ou montagneux, laissez les disques refroidir naturellement avant de stationner ou laver le véhicule.
Entretien régulier du système
Vérifiez visuellement l’état des disques tous les 10 000 km. Inspectez l’absence de fissures, l’usure régulière des pistes, et le bon état des plaquettes. Contrôlez le niveau et la qualité du liquide de frein qui influence directement l’efficacité hydraulique.
Serrage correct des roues
Utilisez toujours une clé dynamométrique pour le serrage final des boulons de roue. Respectez scrupuleusement le couple constructeur et serrez en étoile pour répartir uniformément les contraintes. Après 50 à 100 km suivant un changement de roue, recontrolez le serrage.
Choix de pièces de qualité
Privilégiez des disques de frein de marques reconnues, conformes aux standards européens R90. Les références low-cost présentent souvent des tolérances dimensionnelles insuffisantes et une composition métallurgique inadaptée aux contraintes thermiques modernes.
Interventions complémentaires recommandées
Profitez du démontage pour vérifier et entretenir d’autres composants du système de freinage et de suspension.
Contrôle des étriers et pistons
Inspectez le coulissement des pistons et l’état des joints. Un piston grippé maintient une pression résiduelle qui favorise la surchauffe localisée. Nettoyez et regraissez les axes de coulissement avec une graisse haute température appropriée.
Vérification des flexibles de frein
Examinez les durites pour détecter fissures, gonflements ou traces de fuite. Un flexible détérioré peut créer une restriction de circulation du liquide, affectant l’équilibre de freinage entre les roues.
Inspection des éléments de suspension
Profitez de l’accès facilité pour contrôler l’état des amortisseurs, rotules et silent-blocs. Un jeu excessif dans ces liaisons amplifie les vibrations perçues lors du freinage et peut masquer ou aggraver un problème de disque voilé.
Remplacement du liquide de frein
Si le liquide n’a pas été changé depuis plus de deux ans, procédez à une purge complète du circuit. Un liquide contaminé par l’humidité abaisse le point d’ébullition et favorise la corrosion interne, compromettant l’efficacité globale du système.
Erreurs fréquentes à éviter
Certaines pratiques courantes aggravent le problème ou créent de nouvelles défaillances.
Remplacer uniquement un disque
Changer un seul disque d’un essieu crée un déséquilibre de freinage dangereux. Les caractéristiques de frottement diffèrent entre un disque neuf et un disque usé, provoquant un déport latéral du véhicule au freinage.
Négliger le nettoyage du moyeu
Monter un disque neuf sur un moyeu rouillé ou sale reproduit instantanément le voilement. Cette erreur classique fait perdre le bénéfice d’un disque neuf parfaitement usiné. Investissez cinq minutes dans un nettoyage minutieux pour garantir un plan de montage parfait.
Forcer le serrage des boulons
Un couple excessif déforme le moyeu et le disque. Cette sur-contrainte peut même fissurer les alésages de la jante. À l’inverse, un serrage insuffisant crée un jeu qui génère du bruit et use prématurément les alésages.
Utiliser des pièces dépareillées
Associer des disques et plaquettes de qualités différentes compromet les performances. Les garnitures de plaquettes sont formulées pour fonctionner avec une plage de température et un coefficient de friction spécifiques. Un mauvais appairage produit un freinage irrégulier ou bruyant.
Omettre le rodage
Solliciter violemment des freins neufs avant le rodage complet vitrifie la surface des plaquettes. Cette couche dure et brillante réduit drastiquement le coefficient de friction et nécessite souvent le remplacement prématuré des plaquettes.
Foire aux questions
Peut-on rouler avec un disque de frein légèrement voilé ?
Techniquement oui, mais c’est fortement déconseillé. Un voilement même modéré réduit l’efficacité du freinage et accélère l’usure des composants. La sécurité se dégrade progressivement jusqu’à créer une situation dangereuse. Planifiez l’intervention rapidement pour éviter des réparations plus coûteuses.
Combien coûte le remplacement de disques voilés ?
Le budget varie entre 150 et 400 euros par essieu selon le véhicule, incluant disques, plaquettes et main-d’œuvre. Les modèles premium ou sportifs avec disques ventilés de grand diamètre atteignent des montants supérieurs. Le rectifiage coûte environ 40 à 60 euros par disque si l’épaisseur le permet.
Le voilement peut-il disparaître spontanément ?
Non, un disque déformé ne retrouve jamais sa planéité initiale. La déformation métallurgique est permanente et s’aggrave généralement avec le temps et les cycles thermiques. Seul le remplacement ou le rectifiage résout définitivement le problème. Ignorer les symptômes conduit inévitablement à une défaillance plus grave.
Quels véhicules sont plus sensibles au voilement des disques ?
Les véhicules lourds, puissants ou fréquemment chargés subissent des contraintes thermiques supérieures. Les SUV, utilitaires et berlines hautes performances présentent statistiquement plus de problèmes de voilement. L’usage en montagne ou le remorquage régulier accentuent ce phénomène. Les disques de petit diamètre dissipent moins bien la chaleur et se déforment plus facilement.
Comment différencier un voilement d’un autre problème de freinage ?
Le voilement produit des vibrations rythmiques synchronisées avec la rotation des roues, perceptibles dans la pédale. Des plaquettes usées génèrent plutôt un bruit continu aigu. Un étrier grippé provoque une traction latérale constante. La mesure au comparateur reste la seule méthode diagnostic fiable pour confirmer objectivement un voilement.
L’intervention sur un disque de frein voilé ne doit jamais être différée, car elle engage directement votre sécurité et celle des autres usagers. En respectant les procédures de montage, notamment le nettoyage du moyeu et l’utilisation d’une clé dynamométrique, vous maximisez la durée de vie de vos nouveaux composants. Pour garantir des performances optimales, privilégiez toujours des pièces détachées conformes aux spécifications constructeur et adaptées précisément à votre modèle de véhicule.
