Le capteur de position du vilebrequin se situe généralement près de la couronne dentée du vilebrequin, soit sur le carter moteur inférieur, soit sur le côté du bloc cylindres à proximité de la poulie de vilebrequin. Ce petit composant électronique transmet des informations cruciales au calculateur moteur concernant la vitesse de rotation et la position exacte du vilebrequin, permettant ainsi une gestion optimale de l’injection et de l’allumage.

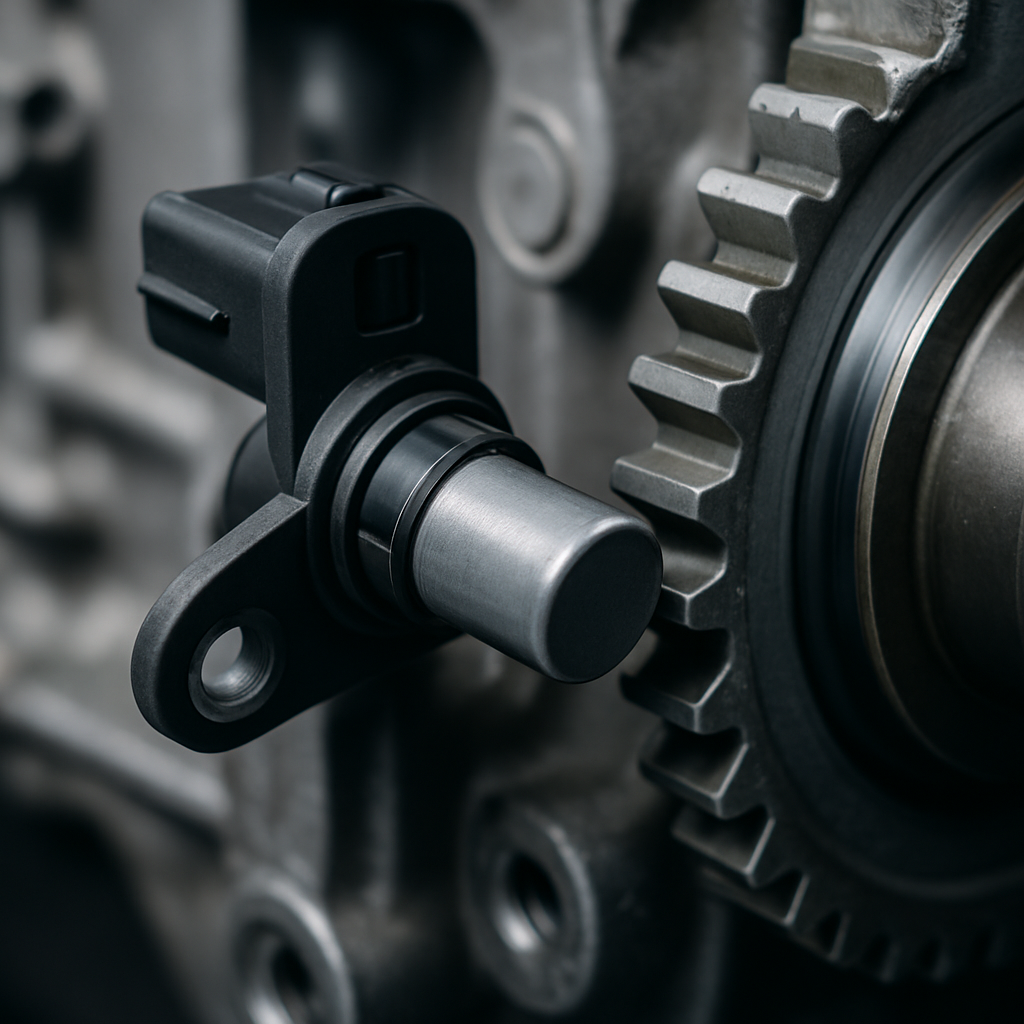

Réponse rapide : Le capteur de position du vilebrequin est fixé sur le bloc moteur, face à une roue dentée montée sur le vilebrequin. Sa position varie selon les modèles, mais on le trouve souvent près du volant moteur ou de la poulie de vilebrequin. Il capture les variations magnétiques pour déterminer la position et la vitesse du moteur.
Qu’est-ce que le capteur de position du vilebrequin ?
Le capteur de position du vilebrequin, aussi appelé capteur PMH (Point Mort Haut), est un composant électronique qui surveille la rotation du moteur. Il fonctionne comme un détecteur magnétique placé à quelques millimètres d’une roue dentée fixée sur le vilebrequin.
Imaginez ce capteur comme un garde qui compte les dents d’un engrenage qui passe devant lui. Chaque fois qu’une dent passe, il envoie un signal électrique au cerveau de votre voiture – le calculateur moteur. Cette roue dentée possède une particularité : il lui manque généralement une ou deux dents. Cet espace vide permet au système de repérer la position exacte du vilebrequin.
Les types de capteurs couramment utilisés incluent :
- Capteur magnétique passif : génère son propre signal sans alimentation électrique
- Capteur à effet Hall : nécessite une alimentation mais offre une précision supérieure
- Capteur inductif : détecte les variations du champ magnétique
Pourquoi l’emplacement du capteur est-il important ?
Comprendre où se trouve ce capteur vous aide à diagnostiquer rapidement les problèmes moteur et à réaliser certaines interventions par vous-même. Un capteur défaillant provoque des symptômes immédiats qui peuvent vous laisser sur le bord de la route.
Les avantages de connaître son emplacement :
| Situation | Bénéfice |
|---|---|
| Panne soudaine | Diagnostic rapide et possibilité de vérifier les connexions |
| Entretien préventif | Contrôle visuel de l’état du câblage et du capteur |
| Remplacement | Économie sur la main-d’œuvre en effectuant le changement soi-même |
| Achat de pièces | Commande de la bonne référence après identification visuelle |
Ce petit composant joue un rôle essentiel dans le bon fonctionnement de votre véhicule. Sans ses informations, le calculateur ne peut pas synchroniser l’injection de carburant ni déclencher l’étincelle des bougies d’allumage au bon moment. Résultat : votre moteur refuse de démarrer ou fonctionne très mal.
Conseil d’expert mécanique : « Lors d’un diagnostic, je vérifie toujours d’abord l’état du connecteur électrique du capteur avant de condamner la pièce elle-même. Dans 30% des cas, une simple corrosion ou un contact défaillant est responsable des symptômes, pas le capteur. Nettoyez les contacts avec une bombe de nettoyant contact avant d’envisager le remplacement. »
Emplacements typiques selon les types de moteurs
L’emplacement du capteur varie considérablement d’un véhicule à l’autre. Comprendre les positions courantes vous fera gagner un temps précieux lors de vos recherches.
Sur les moteurs à combustion classiques
Pour la majorité des voitures essence et diesel, vous trouverez le capteur dans l’une de ces trois zones :
- Côté volant moteur : entre le moteur et la boîte de vitesses, accessible depuis le dessous du véhicule
- Près de la poulie de vilebrequin : à l’avant du moteur, parfois sous le alternateur
- Sur le carter inférieur : fixé sur le côté du bloc cylindres, face à la couronne dentée
Particularités par configuration moteur
| Type de moteur | Emplacement privilégié | Accessibilité |
|---|---|---|
| 4 cylindres en ligne | Côté droit du moteur, partie basse | Moyenne à bonne |
| V6 / V8 | Entre les deux rangées de cylindres ou sur le carter | Difficile |
| Moteur transversal | Face avant du moteur, côté boîte | Bonne depuis le dessous |
| Moteur longitudinal | Partie basse arrière du moteur | Moyenne |
Comment localiser précisément le capteur sur votre véhicule
Trouver ce capteur nécessite une approche méthodique. Voici un guide étape par étape adapté aux débutants.
Méthode visuelle directe
Commencez par consulter le manuel technique de votre voiture. Si vous ne l’avez pas, suivez cette procédure :
- Placez votre véhicule sur chandelles en sécurité ou utilisez un pont élévateur
- Munissez-vous d’une lampe frontale pour garder les mains libres
- Cherchez un petit boîtier cylindrique ou rectangulaire avec un connecteur électrique
- Le capteur mesure généralement 3 à 6 cm de long et possède un ou deux fils
- Il sera toujours orienté vers une roue dentée métallique
Indices pour identifier le bon composant
Plusieurs éléments vous aideront à confirmer que vous avez trouvé le bon capteur :
- Un connecteur électrique à 2 ou 3 broches
- Une fixation par boulon unique (souvent du 10 mm ou 8 mm)
- Proximité immédiate avec une roue dentée visible
- Écart de quelques millimètres seulement entre le capteur et la roue
- Présence de salissures métalliques autour du capteur
Utilisation d’outils de diagnostic
Si vous possédez une valise de diagnostic OBD, elle peut vous aider indirectement. Bien qu’elle ne montre pas l’emplacement physique, elle affichera des codes défaut spécifiques (P0335, P0336, P0337, P0338) qui confirment un problème avec ce capteur.
Différencier le capteur de vilebrequin d’autres capteurs
Plusieurs capteurs se ressemblent dans le compartiment moteur. Voici comment éviter la confusion.
Capteur de vilebrequin vs capteur d’arbre à cames
Ces deux capteurs sont souvent confondus car ils ont des fonctions complémentaires :
| Caractéristique | Capteur vilebrequin | Capteur arbre à cames |
|---|---|---|
| Position | Partie basse du moteur | Partie haute, près de la culasse |
| Cible | Roue dentée sur vilebrequin | Roue ou came sur arbre à cames |
| Fonction | Vitesse de rotation moteur | Position des soupapes |
| Criticité | Moteur ne démarre pas si défaillant | Moteur démarre mais fonctionne mal |
Autres capteurs similaires
D’autres composants peuvent prêter à confusion selon votre modèle de véhicule :
- Capteur de vitesse de roue (ABS) : situé près des moyeux, pas sur le moteur
- Capteur de volant moteur : parfois présent sur certains diesels, situé près de la cloche d’embrayage
- Capteur de température moteur : branché sur le circuit de refroidissement
Premiers pas pour vérifier votre capteur
Une fois le capteur localisé, vous pouvez effectuer quelques vérifications simples sans équipement sophistiqué.
Contrôle visuel de base
Commencez par examiner attentivement ces éléments :
- État du connecteur : vérifiez qu’il est bien enfoncé et qu’il n’y a pas de corrosion visible
- Câblage : inspectez les fils pour détecter des coupures, frottements ou brûlures
- Fixation : assurez-vous que le boulon de maintien est bien serré
- Entrefer : l’espace entre le capteur et la roue dentée doit être constant
- Propreté : les accumulations de limaille métallique peuvent perturber le signal
Test de résistance simple
Avec un multimètre basique, vous pouvez mesurer la résistance du capteur :
- Débranchez le connecteur électrique du capteur
- Réglez votre multimètre en mode ohmmètre
- Mesurez la résistance entre les deux broches du capteur
- La valeur normale se situe généralement entre 500 et 2000 ohms
- Une valeur infinie indique un circuit ouvert (capteur défaillant)
- Une valeur nulle ou très faible indique un court-circuit
Astuce de professionnel : « Avant de démonter quoi que ce soit, prenez une photo du capteur et de son câblage avec votre téléphone. Cela vous servira de référence lors du remontage et vous évitera d’oublier un connecteur. J’ai vu trop de clients revenir parce qu’ils avaient laissé une prise débranchée après l’intervention. »
Vérification des codes défaut
Si votre témoin moteur est allumé, une lecture des codes avec un outil de diagnostic révélera des informations précieuses :
- P0335 : dysfonctionnement du circuit capteur de position vilebrequin
- P0336 : signal capteur vilebrequin hors plage
- P0337 : signal capteur vilebrequin bas
- P0338 : signal capteur vilebrequin haut
- P0339 : signal capteur vilebrequin intermittent
Erreurs fréquentes à éviter
Même les mécaniciens expérimentés commettent parfois des erreurs lors du diagnostic ou du remplacement de ce capteur. Voici comment les éviter.
Erreur n°1 : Remplacer le capteur sans vérifier la roue dentée
Le problème ne vient pas toujours du capteur lui-même. La roue dentée peut être endommagée, sale ou desserrée. Un nouveau capteur ne résoudra rien si la cible qu’il lit est défectueuse. Vérifiez toujours visuellement la roue dentée avant de commander une pièce neuve.
Erreur n°2 : Ne pas respecter l’entrefer
L’espace entre le capteur et la roue dentée est critique. Sur certains modèles, cet entrefer se règle automatiquement, sur d’autres il faut utiliser des cales. Un entrefer incorrect génère un signal faible ou inexploitable.
| Type de capteur | Entrefer typique | Réglage |
|---|---|---|
| Magnétique passif | 0,5 à 1,5 mm | Souvent avec cale plastique |
| À effet Hall | 0,2 à 0,8 mm | Auto-ajustable généralement |
| Inductif | 0,8 à 2,0 mm | Selon spécifications constructeur |
Erreur n°3 : Forcer lors de la dépose
Les capteurs restent souvent collés dans leur logement après des années de service. Forcer brutalement peut casser le capteur ou endommager le filetage du carter moteur. Utilisez du dégrippant et laissez agir avant d’extraire délicatement le capteur.
Erreur n°4 : Acheter une pièce bas de gamme
Ce n’est pas le moment d’économiser quelques euros. Les capteurs de mauvaise qualité génèrent des signaux imprécis qui perturbent gravement le fonctionnement moteur. Privilégiez des marques reconnues ou des pièces d’origine.
Erreur n°5 : Oublier de réinitialiser le calculateur
Après le remplacement, certains véhicules nécessitent une réinitialisation du calculateur pour effacer les codes défaut et permettre un réapprentissage correct. Sans cette étape, le témoin moteur peut rester allumé même avec un capteur neuf fonctionnel.
Ressources pour aller plus loin
Maintenant que vous savez localiser et identifier le capteur de position du vilebrequin, voici comment approfondir vos connaissances.
Documentation technique
Consultez le manuel d’atelier spécifique à votre modèle de véhicule. Ces documents contiennent des schémas précis, les couples de serrage recommandés et les procédures de diagnostic détaillées. Certains sites spécialisés proposent ces manuels en téléchargement.
Outils de diagnostic recommandés
Pour diagnostiquer efficacement les problèmes liés à ce capteur, équipez-vous progressivement :
- Multimètre numérique : pour mesurer résistance et tension
- Valise diagnostic OBD : pour lire les codes défaut et données en temps réel
- Oscilloscope : pour analyser la forme du signal (niveau avancé)
- Jeu de cales d’épaisseur : pour vérifier et ajuster l’entrefer
Pièces associées à surveiller
Lorsque vous travaillez sur le capteur de vilebrequin, profitez-en pour inspecter ces composants proches :
- La courroie de distribution et ses galets
- Le vilebrequin lui-même en cas de vibrations anormales
- Les silent-blocs moteur qui peuvent causer des désalignements
- Le volant moteur si vous constatez des anomalies
Communautés et forums
Rejoignez des forums automobiles dédiés à votre marque de véhicule. Les propriétaires partagent souvent leurs expériences sur les pannes courantes et les solutions pratiques. Vous y trouverez des photos d’emplacement spécifiques à votre modèle et des conseils d’accès.
Foire aux questions
Peut-on rouler avec un capteur de vilebrequin défectueux ?
Non, généralement le moteur refuse de démarrer si le capteur est totalement hors service. Dans certains cas rares où le signal est seulement dégradé, le moteur peut tourner mais avec des ratés importants, une consommation excessive et des risques de casse moteur.
Combien coûte le remplacement d’un capteur de vilebrequin ?
La pièce seule coûte entre 20 et 150 euros selon la marque du véhicule. La main-d’œuvre varie de 50 à 300 euros selon l’accessibilité. Un remplacement par vos soins vous fait économiser significativement si le capteur est facilement accessible.
Quelle est la durée de vie d’un capteur de vilebrequin ?
Ces capteurs durent généralement entre 100 000 et 200 000 kilomètres, parfois toute la vie du véhicule. Les pannes prématurées résultent souvent d’expositions à des températures extrêmes, de l’humidité ou de vibrations excessives du moteur.
Comment savoir si mon capteur est magnétique ou à effet Hall ?
Les capteurs magnétiques possèdent deux fils, génèrent leur propre courant et ne nécessitent pas d’alimentation. Les capteurs à effet Hall ont trois fils (alimentation, masse, signal) et requièrent une tension de fonctionnement fournie par le calculateur.
Le capteur de vilebrequin nécessite-t-il un entretien régulier ?
Non, c’est un composant sans entretien. Toutefois, lors des révisions majeures, vérifiez visuellement son câblage et son connecteur. Nettoyez les accumulations de saleté ou de limaille métallique qui pourraient perturber le signal magnétique du capteur.
Maintenant que vous savez exactement où chercher ce composant essentiel et comment l’identifier, vous êtes mieux équipé pour diagnostiquer les problèmes de démarrage ou de fonctionnement moteur. Cette connaissance vous permet non seulement de réaliser des économies sur les diagnostics en atelier, mais aussi de communiquer plus efficacement avec votre mécanicien. N’hésitez pas à explorer notre gamme complète de pièces détachées pour trouver le capteur adapté à votre véhicule ainsi que tous les outils nécessaires à son remplacement en toute confiance.
