Résumé rapide : Le démarreur d’une Renault Espace 4 se situe généralement sous le moteur, du côté gauche (conducteur), fixé entre le bloc moteur et la boîte de vitesses. Pour y accéder, il faut souvent passer par le dessous du véhicule. Sa localisation exacte varie légèrement selon la motorisation (essence ou diesel).
Localiser le démarreur de votre Renault Espace 4 peut sembler compliqué, mais cette pièce mécanique se trouve toujours au même endroit : à l’interface entre le moteur et la transmission. Contrairement à certaines pièces visibles depuis le capot, le démarreur nécessite généralement un accès par le dessous du véhicule ou par l’enlèvement de certains composants. Cette position stratégique permet au démarreur de s’engager directement avec le volant moteur pour lancer le moteur. Comprendre sa localisation vous permettra d’identifier rapidement un problème et d’effectuer un remplacement si nécessaire.
Qu’est-ce qu’un démarreur et comment fonctionne-t-il ?
Le démarreur est un moteur électrique puissant qui a une mission simple mais vitale : faire tourner le moteur thermique de votre voiture jusqu’à ce qu’il démarre seul. Quand vous tournez la clé ou appuyez sur le bouton de démarrage, la batterie envoie du courant électrique au démarreur.
Ce courant active un petit pignon qui sort et s’engage avec une grosse roue dentée fixée sur le volant moteur. Le démarreur fait alors tourner cette roue, ce qui entraîne le moteur. Une fois le moteur démarré, le pignon se rétracte automatiquement pour ne plus toucher le volant moteur.
Sur une Renault Espace 4, comme sur la plupart des véhicules modernes, le démarreur se compose de trois parties principales :
- Le moteur électrique qui génère la force de rotation
- Le solénoïde qui pousse le pignon et ferme le circuit électrique
- Le lanceur avec son pignon qui s’engage sur le volant moteur
Pourquoi la localisation du démarreur est-elle importante ?
Savoir où se trouve le démarreur vous permet de diagnostiquer rapidement les pannes. Un clic caractéristique au démarrage, un moteur qui ne tourne pas ou un démarrage laborieux signalent souvent un problème de démarreur ou de ses connexions électriques.
Connaître son emplacement vous aide également à :
- Vérifier les connexions électriques en cas de panne
- Évaluer le coût et la complexité d’un remplacement
- Communiquer précisément avec votre mécanicien
- Décider si vous pouvez effectuer la réparation vous-même
Le démarreur est placé près du moteur pour rester au contact direct du volant moteur. Toutefois, cette proximité l’expose à la chaleur du moteur et parfois aux projections d’eau, ce qui peut réduire sa durée de vie.
Localisation précise selon la motorisation de votre Espace 4
La position exacte du démarreur varie légèrement selon que votre Renault Espace 4 possède un moteur essence ou diesel. Voici un tableau récapitulatif pour vous aider :
| Motorisation | Emplacement du démarreur | Difficulté d’accès |
|---|---|---|
| 2.0 Turbo Essence | Côté gauche du moteur, sous le collecteur d’admission | Moyenne à difficile |
| 3.5 V6 Essence | À l’arrière du moteur, côté boîte de vitesses | Difficile |
| 1.9 dCi Diesel | Côté gauche, entre moteur et boîte | Moyenne |
| 2.0 dCi Diesel | Côté gauche, accessible par le dessous | Moyenne |
| 2.2 dCi Diesel | Face avant du moteur, en bas à gauche | Facile à moyenne |
Pour la majorité des modèles Espace 4, vous devrez lever le véhicule sur chandelles ou utiliser un pont élévateur. La meilleure approche consiste à retirer la protection sous-moteur pour accéder clairement au démarreur.

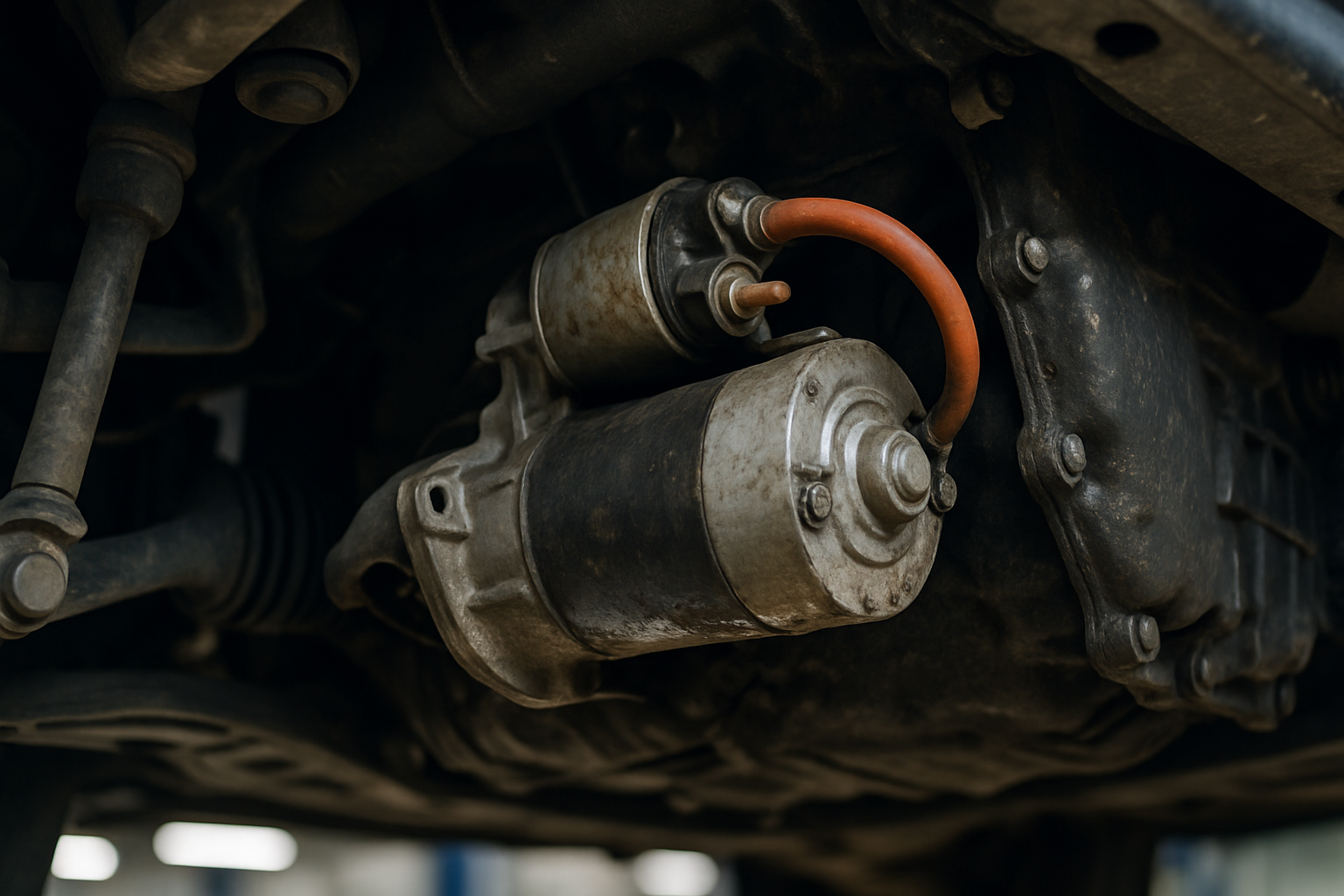

Comment identifier visuellement le démarreur
Le démarreur ressemble à un cylindre métallique de 15 à 25 cm de long et environ 8 à 12 cm de diamètre. Il est généralement de couleur grise ou noire, parfois recouvert de saleté et d’huile après plusieurs années d’utilisation.
Voici les signes distinctifs qui vous aideront à le reconnaître :
- Deux boulons de fixation qui le maintiennent contre le bloc moteur ou la cloche d’embrayage
- Un gros câble électrique rouge ou orange qui vient de la batterie
- Un connecteur plus petit pour le signal de démarrage
- Une forme cylindrique caractéristique avec une protubérance (le solénoïde)
Ne confondez pas le démarreur avec l’alternateur, qui se trouve généralement en haut du moteur et possède une poulie visible, ou avec le compresseur de climatisation qui a un aspect similaire mais se situe ailleurs.
Conseil de mécanicien professionnel : Avant de chercher le démarreur, touchez toujours les cosses de batterie pour vérifier qu’elles sont bien serrées et propres. Dans 30% des cas de problèmes de démarrage, c’est simplement une mauvaise connexion électrique à la batterie qui est en cause, pas le démarreur lui-même. Cela vous évitera de chercher une panne au mauvais endroit.
Outils nécessaires pour accéder au démarreur
Selon la motorisation de votre Espace 4, vous aurez besoin de différents outils. Voici une liste complète pour être préparé :
| Outil | Utilité | Obligatoire |
|---|---|---|
| Cric et chandelles | Lever et sécuriser le véhicule | Oui |
| Clés à douilles (10-19mm) | Dévisser les boulons de fixation | Oui |
| Clé à cliquet avec rallonge | Atteindre les boulons en profondeur | Oui |
| Tournevis plat | Débrancher les cosses électriques | Oui |
| Lampe d’inspection | Éclairer la zone de travail | Fortement recommandé |
| Gants de protection | Protéger vos mains | Recommandé |
| Dégraissant | Nettoyer la zone | Optionnel |
Prévoyez également un bac pour récupérer l’huile qui pourrait couler lors du démontage, particulièrement sur les versions diesel où le démarreur se trouve parfois sous des composants huileux.
Étapes pour localiser et vérifier votre démarreur
Suivez ces étapes méthodiquement pour trouver le démarreur sur votre Espace 4 :
Préparation du véhicule
- Garez votre Espace 4 sur une surface plane et stable
- Serrez le frein à main et calez les roues arrière
- Débranchez la borne négative de la batterie pour votre sécurité
- Laissez refroidir le moteur si vous venez de rouler (au moins 30 minutes)
Accès par le dessous
- Levez l’avant du véhicule avec un cric robuste
- Placez des chandelles de sécurité sous les points de levage prévus
- Retirez les vis de la protection sous-moteur en plastique
- Utilisez une lampe pour inspecter la zone entre le moteur et la boîte de vitesses
Identification du démarreur
- Cherchez un composant cylindrique fixé au bloc moteur
- Repérez le gros câble électrique rouge ou orange
- Suivez ce câble jusqu’à la batterie pour confirmer
- Notez la position des deux boulons de fixation
Sur certaines versions, notamment le V6 essence, vous devrez peut-être retirer le collecteur d’admission pour un accès complet. Cette opération est plus complexe et peut nécessiter l’intervention d’un professionnel.
Signes indiquant un problème de démarreur
Avant de remplacer votre démarreur, assurez-vous qu’il est réellement défaillant. Voici les symptômes typiques d’un démarreur en fin de vie :
- Clic unique : Vous entendez un seul clic quand vous tournez la clé, mais le moteur ne tourne pas
- Bruits de grincement : Le pignon du démarreur n’arrive pas à s’engager correctement
- Démarrage lent : Le moteur tourne très lentement avant de démarrer
- Fumée : Vous voyez de la fumée sortir du dessous du véhicule lors du démarrage
- Démarreur qui reste engagé : Vous entendez un bruit de sirène après le démarrage
Attention, certains de ces symptômes peuvent aussi indiquer un problème de batterie faible, de connexions électriques corrodées ou même de volant moteur endommagé.
Astuce d’expert : Pour distinguer un problème de batterie d’un problème de démarreur, allumez les phares avant de démarrer. Si les phares s’éteignent ou faiblissent beaucoup pendant la tentative de démarrage, c’est probablement la batterie. S’ils restent vifs mais que le moteur ne tourne pas, visez plutôt le démarreur ou ses connexions. Ce test simple vous économisera du temps et de l’argent.
Erreurs courantes à éviter
Travailler sur un démarreur sans expérience peut entraîner des erreurs coûteuses. Voici les pièges les plus fréquents :
Ne pas débrancher la batterie
C’est la règle numéro un. Toujours débrancher la borne négative avant toute intervention. Un court-circuit sur le démarreur peut endommager gravement le système électrique de votre Espace 4 et même provoquer des étincelles dangereuses.
Confondre le démarreur avec d’autres composants
Sur l’Espace 4, plusieurs pièces peuvent ressembler au démarreur. Le compresseur de climatisation ou certains supports moteur ont parfois une forme similaire. Vérifiez toujours la présence du gros câble de batterie.
Forcer sur les boulons grippés
Les boulons du démarreur peuvent être grippés après des années d’exposition à la chaleur. Utilisez un dégrippant et laissez agir 15 minutes avant de forcer. Un boulon cassé dans le bloc moteur transforme une réparation simple en cauchemar.
Oublier de marquer les connexions électriques
Prenez une photo avant de débrancher quoi que ce soit. Les connexions électriques doivent être remontées exactement dans le même ordre. Une erreur peut empêcher le démarrage ou endommager le nouveau démarreur.
Négliger la vérification du volant moteur
Quand vous remplacez un démarreur, inspectez toujours l’état de la couronne dentée du volant moteur. Si elle est usée ou cassée, votre nouveau démarreur s’usera prématurément.
Remplacement du démarreur : combien ça coûte ?
Le coût total d’un remplacement de démarreur sur Renault Espace 4 varie selon plusieurs facteurs. Voici un aperçu des prix moyens :
| Élément | Prix indicatif | Remarques |
|---|---|---|
| Démarreur neuf d’origine | 250-450 € | Garantie constructeur |
| Démarreur reconditionné | 120-200 € | Garantie 1-2 ans généralement |
| Démarreur compatible | 80-150 € | Vérifier la qualité |
| Main d’œuvre garage | 100-250 € | Selon difficulté d’accès |
| Total intervention | 200-700 € | Variable selon choix |
Le temps de main d’œuvre varie de 1h30 à 4h selon la motorisation. Le V6 essence est particulièrement chronophage car il nécessite le démontage de plusieurs éléments pour accéder au démarreur.
Si vous êtes bricoleur, vous pouvez économiser la main d’œuvre en faisant le remplacement vous-même. Pour cela, vous aurez besoin de pièces détachées de qualité et d’un minimum d’outillage.
Prolonger la durée de vie de votre démarreur
Un démarreur bien entretenu peut durer 150 000 à 250 000 km. Voici comment maximiser sa longévité :
- Évitez les démarrages répétés : Si le moteur ne démarre pas après 3-4 secondes, attendez 30 secondes avant de réessayer
- Maintenez votre batterie en bon état : Une batterie faible force le démarreur à travailler plus dur
- Vérifiez les connexions électriques : Nettoyez les cosses une fois par an pour éviter la corrosion
- Changez l’huile régulièrement : L’huile qui fuit peut endommager les joints du démarreur
- Réparez les fuites rapidement : L’humidité est l’ennemi numéro un du démarreur
Sur l’Espace 4, les fuites de liquide de refroidissement peuvent parfois atteindre le démarreur. Surveillez particulièrement les durites de refroidissement et le vase d’expansion pour éviter ce problème.
Ressources complémentaires et documentation
Pour aller plus loin dans l’entretien de votre Renault Espace 4, consultez ces ressources :
- Manuel d’atelier Renault : Disponible en version numérique, il contient tous les schémas électriques et couples de serrage
- Forums spécialisés Espace : Les propriétaires partagent leurs expériences et astuces spécifiques au modèle
- Vidéos de réparation : Recherchez des tutoriels spécifiques à votre motorisation exacte
- Schémas électriques : Indispensables pour comprendre le circuit de démarrage complet
N’oubliez pas que chaque intervention sur le système électrique doit être effectuée avec précaution. Si vous n’êtes pas sûr de vous, consultez un professionnel pour éviter d’endommager votre véhicule.
Premiers pas pour diagnostiquer votre démarreur
Si vous suspectez un problème avec votre démarreur, voici comment procéder avant d’envisager un remplacement :
- Testez d’abord votre batterie avec un multimètre (elle doit afficher 12,6V à l’arrêt)
- Vérifiez que toutes les connexions électriques sont propres et bien serrées
- Essayez de démarrer en point mort avec l’embrayage enfoncé
- Écoutez attentivement les bruits lors de la tentative de démarrage
- Si le démarreur clique mais ne tourne pas, testez-le directement avec des câbles
Pour tester directement le démarreur, vous pouvez le court-circuiter temporairement en reliant les bornes avec un tournevis (attention : opération risquée, à ne faire que si vous savez ce que vous faites). Si le démarreur tourne, le problème vient du circuit de commande. S’il ne tourne pas, le démarreur est probablement HS.
Gardez en mémoire que certains composants comme les capteurs de position du vilebrequin ou le contacteur de démarrage peuvent aussi empêcher le démarrage sans que le démarreur soit en cause.
Foire aux questions
Combien de temps faut-il pour changer le démarreur d’un Espace 4 ?
Le remplacement prend entre 1h30 et 4 heures selon la motorisation. Les moteurs essence V6 nécessitent plus de démontage. Un mécanicien expérimenté travaillera plus rapidement qu’un particulier débutant.
Peut-on démarrer une Espace 4 avec un démarreur défaillant ?
Oui, temporairement. Sur les boîtes manuelles, vous pouvez démarrer en poussant le véhicule et en enclenchant la deuxième vitesse. Cette méthode d’urgence n’est pas recommandée régulièrement car elle stresse la transmission.
Comment savoir si c’est la batterie ou le démarreur qui est en panne ?
Testez la batterie avec un voltmètre. Si elle affiche plus de 12,4V et que les phares restent vifs lors du démarrage, c’est probablement le démarreur. Une batterie faible provoque un ralentissement progressif.
Le démarreur de l’Espace 4 est-il le même pour toutes les versions ?
Non, chaque motorisation utilise un démarreur spécifique adapté à la puissance du moteur. Vérifiez toujours la compatibilité avec votre numéro de châssis avant d’acheter une pièce de remplacement.
Faut-il déconnecter la batterie pour remplacer le démarreur ?
Absolument oui, c’est une règle de sécurité fondamentale. Débranchez toujours la borne négative avant toute intervention sur le système électrique pour éviter les courts-circuits et les risques d’électrocution ou d’incendie.
Maintenant que vous connaissez l’emplacement exact du démarreur sur votre Renault Espace 4 et les méthodes pour le diagnostiquer, vous êtes mieux équipé pour prendre les bonnes décisions. Que vous choisissiez de faire la réparation vous-même ou de confier le travail à un professionnel, cette connaissance vous permet d’économiser du temps et de l’argent. Pour commencer, vérifiez simplement l’état de votre batterie et des connexions électriques, c’est souvent la solution la plus simple. Si vous devez remplacer votre démarreur, n’hésitez pas à consulter notre sélection de pièces détachées pour trouver le modèle parfaitement compatible avec votre véhicule.
