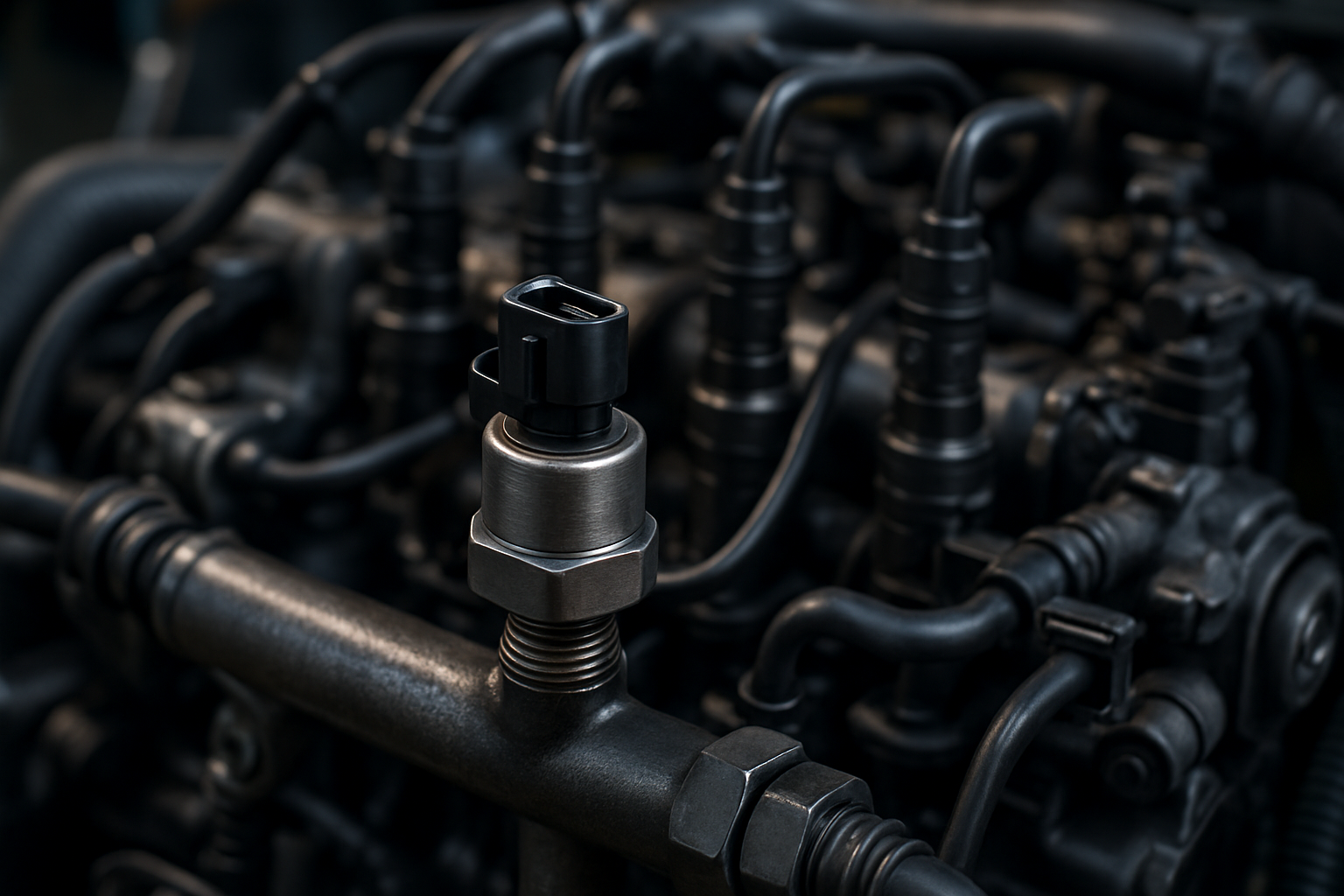

Sur un moteur 1.4 HDI, le capteur de pression de carburant se situe généralement sur la rampe d’injection ou directement vissé sur la pompe haute pression. Ce petit composant cylindrique, équipé d’un connecteur électrique à trois fils, mesure en temps réel la pression du carburant injecté. Vous le trouverez dans le compartiment moteur, souvent du côté droit près du filtre à carburant, facilement reconnaissable à son connecteur noir ou gris.
Résumé rapide : Le capteur de pression de carburant du moteur 1.4 HDI se trouve principalement sur la rampe commune d’injection ou sur la pompe haute pression, visible dans le compartiment moteur avec son connecteur électrique caractéristique. Sa localisation précise varie légèrement selon le constructeur (Peugeot, Citroën, Ford), mais reste toujours accessible sans démontage majeur.
Qu’est-ce qu’un capteur de pression de carburant ?
Le capteur de pression de carburant est un élément électronique qui surveille la pression du gazole dans le système d’injection. Il transforme cette pression mécanique en signal électrique que le calculateur moteur peut interpréter. Sans cette information, votre moteur ne peut pas ajuster correctement la quantité de carburant injectée.
Ce composant ressemble à une petite boîte métallique ou plastique de 3 à 5 centimètres de long. Il possède un connecteur électrique à trois broches et une connexion hydraulique qui le relie au circuit de carburant. Sur le moteur 1.4 HDI, il travaille avec des pressions pouvant atteindre 1600 bars, d’où son importance capitale.
Les capteurs modernes utilisent une technologie piézoélectrique. Lorsque le carburant exerce une pression, un cristal à l’intérieur du capteur se déforme et génère un voltage proportionnel. Le calculateur analyse ce voltage plusieurs centaines de fois par seconde pour maintenir les performances optimales.
Pourquoi l’emplacement du capteur est-il important ?
Connaître la position exacte de ce capteur vous permet d’économiser du temps et de l’argent. Lors d’un diagnostic de panne, vous pouvez vérifier rapidement son état et son branchement sans consulter un mécanicien. C’est particulièrement utile quand le voyant moteur s’allume sur votre tableau de bord.
L’emplacement stratégique du capteur près de la pompe haute pression n’est pas un hasard. Cette position lui permet de mesurer la pression réelle juste avant l’injection dans les cylindres. Une mesure trop éloignée donnerait des informations faussées par les pertes de charge dans les conduites.
Voici pourquoi cette connaissance est précieuse :
- Diagnostic rapide en cas de défaut moteur
- Nettoyage périodique du connecteur contre l’oxydation
- Remplacement simple sans démonter tout le moteur
- Vérification visuelle des fuites de carburant
- Économie sur les frais de diagnostic en atelier
Localisation précise selon les différentes variantes du 1.4 HDI
Le moteur 1.4 HDI existe en plusieurs versions développées par le groupe PSA. Chaque variante présente de légères différences dans le positionnement exact du capteur, bien que le principe reste identique.
Version DV4 (8 soupapes)
Sur cette version courante dans les Peugeot 206, 207, Citroën C2 et C3, le capteur se trouve vissé directement sur la rampe commune. Ouvrez le capot et cherchez à droite du moteur, près du cache plastique noir. Le capteur est orienté vers l’avant du véhicule avec son connecteur facilement accessible.
Version DV4TD (turbo)
Cette variante turbocompressée utilise un capteur positionné sur la pompe haute pression elle-même. Vous le trouverez côté distribution, légèrement en retrait. Son accès nécessite parfois de retirer le cache moteur supérieur pour une meilleure visibilité.
Version Ford et Mazda
Les motorisations 1.4 TDCi utilisées par Ford (Fiesta, Fusion) partagent la même architecture. Le capteur est monté sur le côté gauche de la pompe haute pression, accessible depuis le dessus après retrait du conduit d’admission d’air.
| Modèle | Emplacement précis | Facilité d’accès |
|---|---|---|
| Peugeot 206/207 | Rampe commune, côté droit | Facile |
| Citroën C2/C3 | Rampe commune, côté droit | Facile |
| Ford Fiesta 1.4 TDCi | Pompe haute pression | Moyenne |
| Peugeot 307 HDI | Rampe commune, à l’arrière | Moyenne |
Comment identifier visuellement le capteur
Même sans expérience mécanique, vous pouvez repérer le capteur grâce à ses caractéristiques distinctives. Il mesure environ 40 mm de longueur pour 20 mm de diamètre. Sa couleur varie du gris métallique au noir mat selon le fabricant (Bosch, Delphi, Continental).
Le connecteur électrique constitue le meilleur indice. Il s’agit d’une prise rectangulaire à trois broches, généralement protégée par un clip de verrouillage rouge ou noir. Ce connecteur est différent de celui du débitmètre ou d’autres capteurs moteur.
Recherchez ces signes distinctifs :
- Un corps métallique cylindrique vissé perpendiculairement
- Un câblage électrique de trois fils (alimentation, masse, signal)
- Une inscription constructeur gravée sur le corps
- Une position proche des conduites haute pression en métal
- Un joint torique en caoutchouc à la base du filetage
Démarche pour localiser le capteur étape par étape
Suivez cette méthode progressive pour trouver le capteur sans risque d’erreur. Commencez toujours moteur froid pour éviter les brûlures, car le système d’injection chauffe considérablement.
Préparation du véhicule
Garez votre voiture sur un terrain plat et coupez le contact. Attendez au moins 30 minutes que le moteur refroidisse complètement. Débranchez la batterie par précaution si vous envisagez de manipuler le connecteur électrique.
Accès au compartiment moteur
Ouvrez le capot et repérez le cache moteur supérieur en plastique. Sur certains modèles, il suffit de le soulever ; sur d’autres, vous devrez dévisser deux ou trois fixations rapides. Retirez également le conduit d’admission d’air si nécessaire pour améliorer la visibilité.
Repérage visuel
Placez-vous face au moteur et cherchez la rampe d’injection. C’est un tube métallique épais qui court le long du moteur, relié à chaque injecteur par des conduites rigides. Le capteur se trouve généralement à l’extrémité ou au centre de cette rampe.
- Localisez la pompe haute pression, reliée à la courroie de distribution
- Suivez les conduites métalliques partant de la pompe
- Identifiez la rampe commune (tube épais horizontal)
- Cherchez le composant cylindrique avec connecteur électrique
- Vérifiez la présence de l’inscription « Rail Pressure Sensor » ou « FRP »
Outils nécessaires pour accéder au capteur
L’accès au capteur ne demande pas d’outillage spécialisé. Un jeu de clés standard et quelques tournevis suffisent amplement. Prévoyez néanmoins du chiffon propre et un dégraissant pour nettoyer la zone.
| Outil | Usage | Alternative possible |
|---|---|---|
| Clé plate 17 ou 19 mm | Dévisser le capteur | Clé à molette |
| Tournevis plat | Retirer les clips du cache moteur | Pince plate |
| Lampe torche | Éclairer la zone | Smartphone en mode lampe |
| Chiffon propre | Nettoyer le connecteur | Papier absorbant |
| Contact cleaner spray | Nettoyer les contacts électriques | Alcool isopropylique |
Si vous envisagez de remplacer le capteur, ajoutez à cette liste un joint torique neuf et de la pâte à joint spéciale carburant. N’utilisez jamais de téflon ou silicone standard, incompatibles avec le gazole haute pression.
Signes indiquant un problème avec le capteur
Un capteur défaillant provoque des symptômes caractéristiques que tout conducteur peut remarquer. Le moteur 1.4 HDI réagit immédiatement aux variations de pression mal mesurées, ce qui affecte directement la conduite.
Voici les manifestations typiques d’un capteur défectueux :
- Voyant moteur allumé en permanence sur le tableau de bord
- Démarrage difficile nécessitant plusieurs tentatives
- Ralenti instable avec vibrations anormales
- Perte de puissance notable en accélération
- Consommation de carburant augmentée de 10 à 20%
- Fumée noire excessive à l’échappement
- Mode dégradé activé limitant la vitesse maximale
La valise de diagnostic affichera généralement un code défaut P0190, P0191 ou P0192 selon la nature du problème. Ces codes indiquent respectivement un circuit défaillant, une pression trop basse ou trop haute détectée. Avant de remplacer le capteur, vérifiez d’abord son connecteur et son câblage, sources fréquentes de panne.
Conseil de mécanicien professionnel : « Dans 30% des cas, le problème vient simplement d’un connecteur oxydé, pas du capteur lui-même. Avant de dépenser 80 à 150 euros pour une pièce neuve, déconnectez le capteur et nettoyez les contacts avec une brosse fine et du contact cleaner. Vérifiez aussi que le câblage n’est pas coupé ou pincé contre le bloc moteur. Cette vérification de cinq minutes m’a évité des centaines de remplacements inutiles. »
Procédure de vérification du capteur
Vous pouvez tester le bon fonctionnement du capteur sans équipement professionnel. Un simple multimètre suffit pour vérifier la continuité électrique et l’absence de court-circuit. Cette vérification permet de confirmer ou d’infirmer la nécessité d’un remplacement.
Test de continuité électrique
Débranchez le connecteur du capteur en appuyant sur le clip de verrouillage. Réglez votre multimètre en position ohmmètre (Ω). Mesurez la résistance entre les trois broches du capteur. Vous devriez obtenir une valeur comprise entre 200 et 500 ohms selon le modèle. Une résistance infinie indique une coupure interne, zéro ohm signale un court-circuit.
Inspection visuelle approfondie
Examinez attentivement le capteur déconnecté. Recherchez des traces noires d’échauffement sur le connecteur, signe d’une mauvaise connexion électrique. Vérifiez l’absence de carburant autour du filetage, qui indiquerait une fuite du joint torique. Un capteur qui fuit doit être remplacé immédiatement.
Erreurs courantes à éviter
Même une opération simple comme localiser un capteur peut tourner au cauchemar si vous commettez certaines erreurs. Voici les pièges les plus fréquents que rencontrent les propriétaires de véhicules équipés du 1.4 HDI.
Confondre avec d’autres capteurs
Le compartiment moteur compte plusieurs capteurs de forme similaire. Ne confondez pas le capteur de pression de carburant avec le capteur MAP de pression d’admission ou la sonde de température. Le capteur de carburant se trouve toujours sur le circuit haute pression, jamais sur le circuit d’admission d’air.
Manipuler le système sous pression
N’essayez jamais de débrancher ou dévisser le capteur moteur chaud ou juste après l’arrêt. Le circuit conserve une pression résiduelle de plusieurs dizaines de bars pendant plusieurs heures. Une déconnexion brutale provoquerait un jet de gazole dangereux. Attendez toujours au moins 2 heures après l’arrêt du moteur.
Forcer le démontage
Si le capteur résiste au dévissage, ne forcez pas brutalement. Appliquez d’abord du dégrippant et patientez 15 minutes. Le filetage peut être grippé par les résidus de combustion. Un capteur cassé dans son logement entraîne des réparations coûteuses nécessitant parfois le remplacement de la rampe complète.
Oublier les précautions de propreté
Le circuit haute pression d’un moteur diesel est extrêmement sensible aux impuretés. Une simple poussière peut endommager les injecteurs qui fonctionnent avec des tolérances microscopiques. Avant toute intervention, nettoyez soigneusement la zone avec un chiffon humide. Bouchez l’orifice de la rampe avec un bouchon propre si vous retirez le capteur.
Témoignage d’expert technique : « J’ai vu des moteurs complètement ruinés parce qu’un propriétaire a démonté le capteur dans un environnement sale. Les particules aspirées ont détruit les injecteurs en quelques kilomètres. Résultat : 2000 euros de réparation pour une intervention qui devait coûter 100 euros. La propreté absolue n’est pas négociable sur les systèmes common rail modernes. Travaillez toujours dans un garage propre, jamais à l’extérieur par temps venteux. »
Ressources pour approfondir vos connaissances
Pour devenir autonome dans l’entretien de votre moteur 1.4 HDI, plusieurs sources d’informations fiables existent. Les forums spécialisés regroupent des milliers de propriétaires partageant leurs expériences et solutions aux problèmes courants.
Les manuels d’atelier Haynes ou Revue Technique Automobile (RTA) fournissent des procédures détaillées avec schémas éclatés. Investir 30 euros dans le manuel correspond à votre modèle vous fera économiser des centaines d’euros en diagnostics. Ces ouvrages incluent les valeurs de couple de serrage, les références exactes des pièces détachées et les procédures de réinitialisation électronique.
Les tutoriels vidéo YouTube spécifiques au 1.4 HDI montrent visuellement chaque étape. Recherchez des chaînes tenues par des mécaniciens professionnels plutôt que des amateurs. Privilégiez les vidéos montrant votre modèle exact, car les variations entre millésimes peuvent être significatives.
Prochaines étapes après avoir localisé le capteur
Maintenant que vous savez exactement où se trouve le capteur de pression de carburant, vous pouvez planifier votre intervention. Commencez par une simple inspection visuelle tous les 20 000 kilomètres. Vérifiez l’état du connecteur, l’absence de traces d’huile ou de carburant, et la propreté générale de la zone.
Si un code défaut apparaît, testez d’abord le capteur comme expliqué précédemment. Un remplacement préventif n’est généralement pas nécessaire sur ce composant fiable. En revanche, si vous constatez des symptômes de défaillance, n’attendez pas. Un capteur défectueux peut endommager les injecteurs en provoquant des pressions inappropriées.
Pensez également à vérifier l’état du filtre à carburant lors de votre intervention. Un filtre encrassé peut fausser les mesures de pression et faire croire à un problème de capteur. Le remplacement du filtre selon les préconisations constructeur (généralement tous les 40 000 km) préserve toute la chaîne d’injection.
Questions fréquemment posées
Peut-on rouler avec un capteur de pression de carburant défaillant ?
Techniquement oui, mais fortement déconseillé. Le moteur passe en mode dégradé avec limitation de puissance et consommation excessive. Vous risquez d’endommager les injecteurs et le catalyseur par une combustion incorrecte. Réparez rapidement pour éviter des dégâts coûteux.
Combien coûte le remplacement d’un capteur de pression de carburant ?
Le capteur seul coûte entre 80 et 150 euros selon la marque. En garage, comptez 150 à 250 euros main-d’œuvre comprise. Le remplacement prend 30 minutes à 1 heure selon l’accessibilité. Faire l’opération soi-même économise significativement.
Le capteur de pression est-il identique sur tous les moteurs 1.4 HDI ?
Non, il existe plusieurs références selon l’année et le constructeur. Vérifiez toujours la compatibilité avec votre numéro de châssis. Les capteurs Bosch, Delphi et Continental ne sont pas interchangeables. Utilisez la référence d’origine pour éviter les incompatibilités électroniques.
Faut-il réinitialiser le calculateur après remplacement du capteur ?
Ce n’est généralement pas obligatoire, mais recommandé. Une simple déconnexion de batterie 10 minutes efface les codes défaut mémorisés. Pour une réinitialisation complète, utilisez une valise diagnostic ou passez par un garage qui effectuera l’adaptation du nouveau capteur.
Comment différencier un problème de capteur d’un problème de pompe haute pression ?
Le capteur génère des codes P019X tandis que la pompe produit des codes P025X. Un capteur défaillant donne des lectures erratiques mais la pression reste stable. Une pompe usée montre une pression réellement insuffisante, vérifiable avec un manomètre mécanique haute pression.
Localiser le capteur de pression de carburant sur votre moteur 1.4 HDI devient un jeu d’enfant une fois que vous connaissez les repères visuels et l’emplacement type. Cette connaissance vous rend plus autonome face aux pannes courantes et vous permet d’anticiper les interventions. Que vous choisissiez de réaliser vous-même le diagnostic ou simplement de mieux comprendre les explications de votre mécanicien, cette compétence reste précieuse. Si vous devez remplacer ce composant, assurez-vous de choisir une pièce de qualité correspondant exactement aux spécifications de votre véhicule pour garantir des années de fonctionnement sans souci.
