Le capteur de position du papillon (TPS) est un composant électronique qui informe le calculateur moteur de l’angle d’ouverture du papillon des gaz. Il permet d’optimiser le mélange air-carburant, d’ajuster le régime moteur et d’assurer une réponse immédiate à l’accélération. Un capteur défaillant provoque des ratés, une consommation excessive et des problèmes de démarrage. Le diagnostic se fait avec un multimètre ou un outil de diagnostic OBD.
Outils et pièces nécessaires
Avant de commencer le test ou le remplacement du capteur de position du papillon, préparez les éléments suivants pour travailler dans de bonnes conditions.
Pièces requises
- Capteur de papillon compatible avec votre modèle
- Joint d’étanchéité ou pâte d’étanchéité
- Dégraissant pour contacts électriques
Outils indispensables
- Multimètre numérique avec fonction ohmmètre
- Jeu de tournevis Torx ou cruciforme
- Outil de diagnostic OBD-II
- Clés Allen selon le modèle
- Gants de protection
Assurez-vous que le capteur correspond exactement au numéro de référence d’origine. Un capteur inadapté peut générer des codes défaut et perturber la gestion moteur. Vérifiez également que le connecteur électrique soit identique à celui déjà installé.
Précautions de sécurité
Travaillez toujours moteur froid pour éviter les brûlures au niveau du collecteur d’admission. Débranchez la borne négative de la batterie avant toute manipulation électrique.
Portez des gants de protection et des lunettes de sécurité. Évitez de forcer sur les connecteurs électriques fragiles. Travaillez dans un espace bien ventilé si vous utilisez des produits nettoyants.
Astuce : Photographiez le câblage et la position du capteur avant démontage. Cela facilitera le remontage et évitera les erreurs de branchement.
Fonctionnement du capteur de position du papillon
Le capteur TPS est un potentiomètre monté directement sur l’axe du papillon des gaz. Lorsque vous appuyez sur l’accélérateur, le papillon pivote et modifie la résistance électrique du capteur.
Le calculateur moteur reçoit un signal de tension variable, généralement entre 0,5 et 4,5 volts. Au ralenti, la tension est basse (environ 0,5 V). À pleine charge, elle atteint son maximum (4,5 V). Cette information permet au calculateur d’ajuster l’injection de carburant et l’avance à l’allumage.
Sur les véhicules récents, certains systèmes utilisent deux capteurs redondants pour plus de fiabilité. Le calculateur compare les deux signaux et détecte immédiatement toute incohérence. Les moteurs équipés de papillon électronique intègrent souvent le capteur directement dans le boîtier motorisé.
Symptômes d’un capteur défaillant
Un capteur de position du papillon usé ou défectueux génère plusieurs symptômes reconnaissables. Le témoin moteur s’allume sur le tableau de bord avec un code défaut P0120 à P0124 selon le type de problème.
Le moteur présente des à-coups lors des accélérations. Le ralenti devient instable ou trop élevé. La consommation de carburant augmente sensiblement. Dans certains cas, le véhicule passe en mode dégradé et limite la puissance disponible.
Les démarrages deviennent difficiles, surtout à froid. Le moteur peut caler aux feux rouges ou lors des décélérations. Ces symptômes s’aggravent progressivement avec l’usure des pistes résistives internes du capteur.
Test du capteur étape par étape
Étape 1 : Lecture des codes défaut
Connectez un outil de diagnostic OBD-II au port situé sous le tableau de bord. Relevez les codes défaut présents en mémoire. Les codes P0120, P0121, P0122 ou P0123 indiquent un problème de circuit ou de plage de tension.
Notez les conditions d’apparition du défaut (moteur chaud, accélération, ralenti). Cette information aide à cibler le test suivant.
Étape 2 : Test de continuité électrique
Débranchez le connecteur du capteur. Réglez votre multimètre en position ohmmètre. Identifiez les trois fils : alimentation 5V, masse et signal.
Mesurez la résistance entre la borne de signal et la masse. La valeur doit être comprise entre 1 000 et 5 000 ohms selon le constructeur. Actionnez manuellement le papillon et vérifiez que la résistance varie de façon linéaire et progressive.
Une variation brusque ou des valeurs infinies indiquent une piste résistive endommagée. Le capteur doit être remplacé.
Étape 3 : Test de tension en conditions réelles

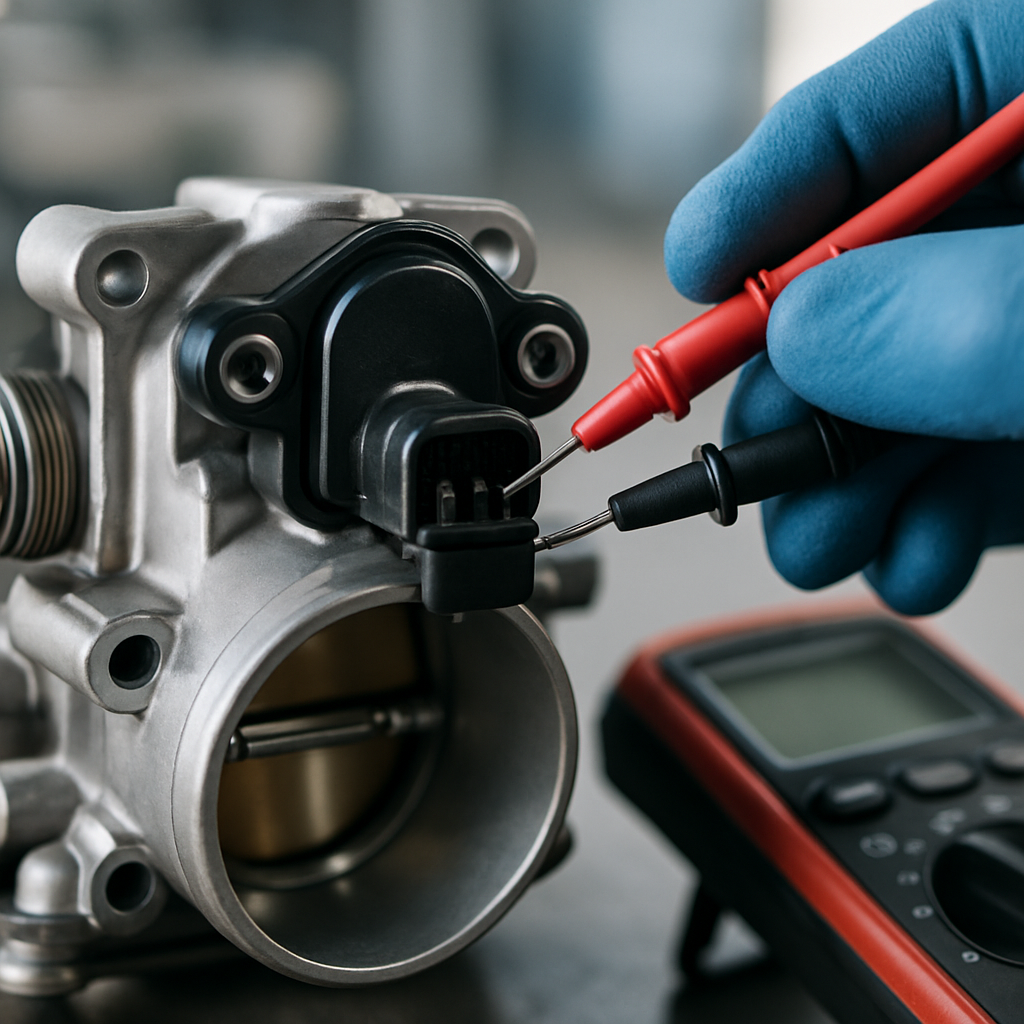

Rebranchez le connecteur. Réglez le multimètre en voltmètre courant continu. Piquez les bornes arrière du connecteur sans débrancher (back-probing).
Contact mis, papillon fermé : la tension doit être d’environ 0,5 V. Ouvrez progressivement le papillon à la main : la tension doit monter régulièrement jusqu’à 4,5 V. Toute interruption ou saut de tension confirme le défaut.
Astuce : Comparez les valeurs mesurées avec celles affichées en temps réel par l’outil de diagnostic. Un écart supérieur à 0,2 V révèle un problème de câblage ou de masse.
Étape 4 : Vérification du câblage
Si le capteur teste correctement mais que le défaut persiste, vérifiez l’état du faisceau électrique. Recherchez des fils dénudés, des connecteurs oxydés ou des traces de corrosion.
Testez la continuité entre le connecteur du capteur et le calculateur moteur. Vérifiez également la qualité de la masse. Une résistance supérieure à 1 ohm sur le circuit de masse perturbe le signal.
Réglage et calibration du capteur
Sur les anciens véhicules à câble d’accélérateur, le capteur peut nécessiter un réglage mécanique. Desserrez les vis de fixation du capteur sans le retirer complètement.
Fermez le papillon manuellement. Tournez doucement le capteur jusqu’à obtenir la tension de référence indiquée par le constructeur (généralement 0,5 V). Serrez les vis en maintenant la position.
Vérifiez que la tension évolue progressivement jusqu’à la pleine ouverture. Sur les systèmes électroniques modernes, la calibration se fait automatiquement après remplacement via l’outil de diagnostic.
Certains calculateurs exigent une procédure d’apprentissage spécifique. Consultez la documentation technique de votre véhicule. Cette procédure implique généralement plusieurs cycles d’accélération et de décélération selon un protocole précis.
Remplacement du capteur
Étape 1 : Dépose de l’ancien capteur
Débranchez la batterie. Retirez le conduit d’admission d’air si nécessaire pour accéder au capteur. Débranchez le connecteur électrique en appuyant sur la languette de verrouillage.
Dévissez les deux vis de fixation. Sur certains modèles, les vis sont de type Torx ou Allen. Retirez délicatement le capteur de son logement.
Étape 2 : Préparation de la surface
Nettoyez la surface de montage avec un chiffon propre. Retirez l’ancien joint d’étanchéité. Vérifiez que l’axe du papillon tourne librement sans point dur.
Appliquez une fine couche de dégraissant sur les contacts électriques du nouveau connecteur. Laissez sécher complètement avant installation.
Étape 3 : Installation du nouveau capteur
Positionnez le nouveau joint d’étanchéité. Alignez le capteur sur l’axe du papillon en respectant le détrompeur. Vissez les fixations sans forcer.
Serrez selon le couple recommandé (généralement 2 à 3 Nm). Un serrage excessif peut fausser le boîtier et perturber les mesures. Rebranchez le connecteur électrique jusqu’au clic de verrouillage.
Étape 4 : Initialisation et test
Rebranchez la batterie. Mettez le contact sans démarrer. Certains véhicules effectuent une auto-calibration pendant 30 secondes. Consultez la procédure spécifique à votre modèle.
Démarrez le moteur et vérifiez le ralenti. Effectuez plusieurs accélérations franches pour permettre au calculateur d’enregistrer les nouvelles valeurs. Effacez les codes défaut avec l’outil de diagnostic.
Erreurs courantes à éviter
N’installez jamais un capteur universel non homologué pour votre véhicule. Les caractéristiques électriques doivent correspondre exactement aux spécifications d’origine. Un capteur inadapté génère des codes défaut permanents.
Ne forcez pas lors du montage. Si le capteur ne s’emboîte pas facilement, vérifiez l’orientation de l’axe. Certains modèles disposent d’un méplat ou d’une clavette de positionnement.
Évitez de nettoyer l’intérieur du capteur avec des solvants agressifs. Les pistes résistives sont fragiles et peuvent être endommagées. Si le capteur est encrassé, remplacez-le plutôt que de tenter un nettoyage.
Ne négligez pas l’état du papillon des gaz lui-même. Un papillon encrassé ou grippé peut fausser les mesures même avec un capteur neuf. Profitez du remplacement pour vérifier son état.
Quand faut-il remplacer le capteur ?
Le capteur de position du papillon n’a pas d’intervalle de remplacement préventif. Il se remplace uniquement en cas de défaillance avérée. La durée de vie moyenne varie entre 150 000 et 250 000 km selon les conditions d’utilisation.
Les trajets courts et urbains accélèrent l’usure par sollicitations répétées. L’humidité et les variations de température dégradent progressivement les composants électroniques internes.
Si votre véhicule présente les symptômes décrits et que le test confirme un défaut, le remplacement s’impose. Un capteur défectueux augmente la consommation de carburant de 10 à 15 % et réduit les performances moteur.
Entretien associé à réaliser simultanément
Profitez du démontage pour nettoyer le boîtier papillon. Utilisez un nettoyant spécifique pour carburateur et une brosse douce. Un papillon propre améliore la réponse à l’accélération et stabilise le ralenti.
Vérifiez l’état du filtre à air. Un filtre encrassé réduit le débit d’air et perturbe la gestion moteur. Remplacez-le si nécessaire selon les préconisations du constructeur.
Contrôlez les durites de dépression connectées au boîtier papillon. Des fuites d’air parasites faussent les mesures et provoquent un ralenti instable. Remplacez les durites craquelées ou poreuses.
Inspectez les bougies d’allumage et les câbles haute tension. Une combustion imparfaite peut être confondue avec un problème de capteur. Vérifiez également l’état du débitmètre d’air, dont les défaillances génèrent des symptômes similaires.
Questions fréquentes
Peut-on rouler avec un capteur de papillon défectueux ?
Oui, mais le véhicule fonctionne en mode dégradé avec limitation de puissance. Le calculateur utilise des valeurs par défaut qui augmentent la consommation et réduisent les performances. Une réparation rapide évite d’endommager d’autres composants comme le convertisseur catalytique.
Combien coûte un capteur de position du papillon ?
Le prix varie entre 30 et 150 euros selon la marque et le modèle de véhicule. Les capteurs d’origine constructeur sont plus chers mais garantissent une compatibilité parfaite. La main-d’œuvre représente 30 à 60 minutes de travail en atelier.
Le capteur nécessite-t-il un entretien régulier ?
Non, le capteur est un composant sans entretien. Seul le nettoyage périodique du boîtier papillon contribue indirectement à sa longévité. Évitez les produits de nettoyage agressifs qui pourraient atteindre le capteur et endommager ses composants électroniques.
Comment différencier un problème de capteur d’un papillon grippé ?
Testez le mouvement du papillon manuellement, moteur éteint. Il doit pivoter librement sans résistance anormale. Si le papillon est grippé, le nettoyage suffit souvent. Si le mouvement est fluide mais que les symptômes persistent, le capteur est probablement en cause.
Faut-il programmer le nouveau capteur après installation ?
Sur la plupart des véhicules récents, une procédure d’apprentissage est nécessaire. Elle consiste généralement à maintenir le contact pendant 30 secondes sans démarrer, puis à effectuer plusieurs cycles d’accélération. Consultez la documentation technique ou utilisez un outil de diagnostic pour cette opération.
Selon les spécialistes de Piecesauto-pro, le capteur de position du papillon reste l’un des composants les plus fiables du système d’injection moderne. Sa conception simple et son emplacement protégé lui confèrent une excellente durabilité. Toutefois, les sollicitations permanentes finissent par user les pistes résistives internes. Un diagnostic rigoureux avec les bons outils permet d’identifier rapidement la source du problème et d’éviter des réparations inutiles. Le remplacement reste une opération accessible aux bricoleurs confirmés, à condition de respecter les procédures de calibration spécifiques à chaque véhicule et d’utiliser des pièces détachées de qualité équivalente à l’origine.
