Sur l’Opel Astra H, la boîte à fusibles se trouve à deux emplacements principaux : une boîte située dans l’habitacle, généralement dans le coin inférieur gauche du tableau de bord côté conducteur, et une autre dans le compartiment moteur, près de la batterie. Ces deux boîtes protègent les différents circuits électriques de votre véhicule. Connaître leur emplacement exact vous permet de résoudre rapidement les pannes électriques et d’effectuer vous-même les vérifications nécessaires.
Réponse rapide : L’Opel Astra H possède deux boîtes à fusibles. La première se trouve dans l’habitacle, sous le tableau de bord côté conducteur (derrière un cache amovible). La seconde est située dans le compartiment moteur, près de la batterie. Chaque boîte contient des fusibles protégeant des circuits spécifiques de votre voiture.
Qu’est-ce qu’une boîte à fusibles ?
La boîte à fusibles est un élément de sécurité essentiel dans votre véhicule. Elle regroupe l’ensemble des fusibles qui protègent les circuits électriques de votre Opel Astra H contre les surcharges et les courts-circuits.
Chaque fusible correspond à un circuit électrique précis : phares, radio, lève-vitres, système de climatisation, etc. Lorsqu’un problème survient, le fusible fond et coupe le circuit avant que les dégâts ne s’étendent aux composants plus coûteux.
Les fusibles sont de petits dispositifs calibrés selon l’intensité du courant qu’ils doivent supporter. Leur couleur indique leur ampérage. Par exemple, un fusible marron correspond généralement à 7,5A, tandis qu’un fusible rouge représente 10A.
Pourquoi est-il important de connaître l’emplacement de la boîte à fusibles ?
Connaître l’emplacement des boîtes à fusibles sur votre Opel Astra H vous offre plusieurs avantages concrets au quotidien.
Premièrement, cela vous permet de diagnostiquer rapidement une panne électrique. Si vos phares ne fonctionnent plus ou si votre autoradio ne s’allume pas, vérifier les fusibles est la première étape logique.
Deuxièmement, vous économisez du temps et de l’argent. Un simple fusible grillé peut être remplacé en quelques minutes, sans nécessiter une visite au garage. Le coût d’un fusible est généralement inférieur à 2 euros, contre une facture qui peut grimper rapidement chez un professionnel.
Troisièmement, cette connaissance vous permet d’éviter les mauvaises surprises en voyage. Imaginez une panne de climatisation en plein été : savoir où chercher et comment remplacer le bon fusible peut vous éviter un trajet inconfortable.
Les bénéfices pratiques
- Diagnostic rapide des pannes électriques
- Économie sur les frais de réparation
- Autonomie lors de problèmes mineurs
- Réduction du temps d’immobilisation du véhicule
- Meilleure compréhension du système électrique de votre voiture
Localisation précise de la boîte à fusibles habitacle

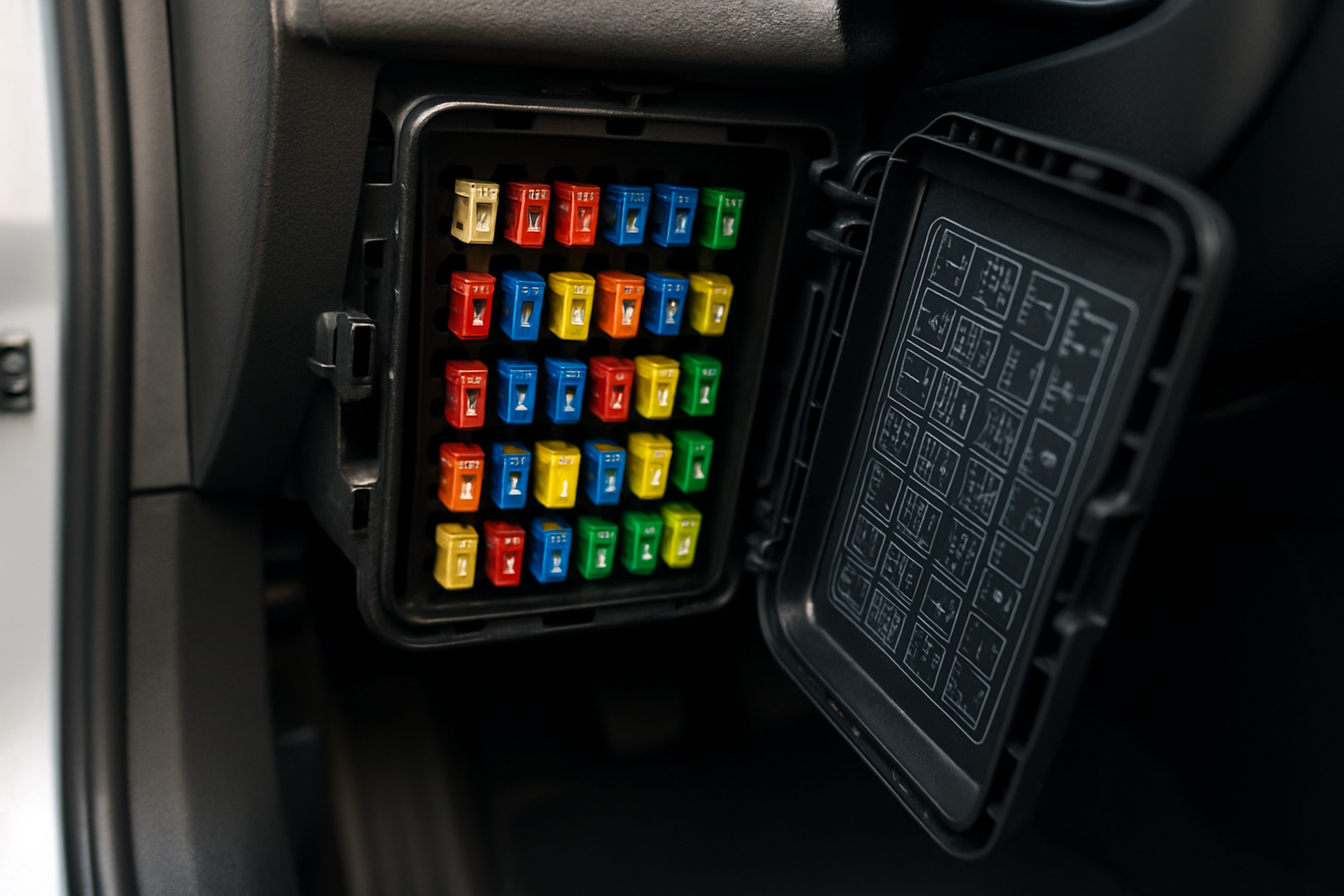

La boîte à fusibles habitacle de l’Opel Astra H se trouve du côté conducteur, dans la partie basse du tableau de bord.
Pour y accéder, vous devez ouvrir la portière conducteur et regarder sur le côté gauche du tableau de bord. Vous verrez un cache en plastique de couleur noire ou grise selon la finition de votre véhicule.
Étapes pour accéder à la boîte habitacle
- Ouvrez complètement la portière conducteur pour avoir un bon accès
- Repérez le cache rectangulaire sur le côté gauche du tableau de bord
- Tirez doucement sur le cache vers vous (certains modèles nécessitent une légère pression avant de tirer)
- Le cache se déclipse sans outil particulier
- Vous accédez maintenant aux fusibles et relais de l’habitacle
À l’intérieur du cache, vous trouverez généralement un schéma indiquant la fonction de chaque fusible. Ce schéma est votre meilleur allié pour identifier rapidement le fusible concerné par une panne.
Localisation de la boîte à fusibles moteur
La boîte à fusibles du compartiment moteur se trouve sous le capot, généralement du côté gauche lorsque vous êtes face au véhicule, près de la batterie.
Cette boîte protège les circuits électriques liés au fonctionnement du moteur et aux systèmes de haute puissance comme le ventilateur de radiateur, l’alternateur ou le système ABS.
Comment accéder à la boîte moteur
- Ouvrez le capot de votre Opel Astra H
- Sécurisez-le avec la béquille de maintien
- Repérez le boîtier rectangulaire noir près de la batterie
- Certains modèles ont des clips de sécurité sur les côtés qu’il faut déclipser
- Soulevez le couvercle pour accéder aux fusibles et relais
Le couvercle de cette boîte est souvent équipé d’un schéma détaillé qui répertorie tous les fusibles et leur fonction respective. Conservez toujours ce couvercle propre et lisible.
Comprendre le schéma des fusibles
Le schéma des fusibles est votre carte routière pour naviguer dans le système électrique de votre Opel Astra H. Il se présente sous forme de tableau avec des numéros, des valeurs d’ampérage et des symboles.
Chaque position de fusible possède un numéro unique. Le schéma indique également l’ampérage du fusible (5A, 10A, 15A, etc.) et le circuit qu’il protège.
| Couleur du fusible | Ampérage | Circuits typiques |
|---|---|---|
| Beige/Marron | 5A – 7.5A | Éclairage intérieur, autoradio |
| Rouge | 10A | Feux de position, centrale clignotante |
| Bleu | 15A | Allume-cigare, essuie-glaces |
| Jaune | 20A | Phares, climatisation |
| Transparent/Blanc | 25A | Ventilateur habitacle |
| Vert | 30A | Lève-vitres électriques |
Il est recommandé de prendre une photo du schéma avec votre téléphone pour référence future, surtout si le schéma d’origine devient illisible avec le temps.
Comment identifier un fusible défectueux
Identifier un fusible grillé demande une observation attentive. Un fusible en bon état présente un filament métallique intact visible à travers le plastique transparent.
Lorsqu’un fusible a fondu, ce filament est rompu ou présente une marque noire de brûlure. Parfois, le plastique lui-même peut être noirci ou déformé.
Méthode visuelle
Retirez délicatement le fusible suspect de son emplacement. Vous pouvez utiliser une pince extractrice fournie généralement dans la boîte à fusibles, ou une petite pince à bec fin.
Regardez le fusible à contre-jour. Le filament métallique doit être continu d’une borne à l’autre. S’il est coupé ou si vous voyez une tache noire, le fusible est grillé.
Méthode avec multimètre
Pour une vérification plus précise, utilisez un multimètre en mode test de continuité. Placez les pointes du multimètre sur chaque extrémité métallique du fusible. Si l’appareil émet un bip ou affiche une valeur proche de zéro, le fusible est bon.
Conseil d’expert : « Après 15 ans d’expérience en électricité automobile, je recommande toujours de vérifier le fusible même s’il semble intact visuellement. J’ai vu des cas où le filament était à peine fissuré, invisible à l’œil nu, mais suffisant pour couper le circuit. Un test au multimètre prend 10 secondes et élimine tout doute. » – Marc Dubois, électricien automobile certifié
Procédure de remplacement d’un fusible
Remplacer un fusible sur votre Opel Astra H est une opération simple qui ne nécessite aucune compétence technique particulière.
Avant toute intervention, assurez-vous que le contact est coupé et que la clé n’est pas sur le démarreur. Cette précaution évite tout risque de court-circuit lors de la manipulation.
Étapes détaillées
- Coupez le contact et retirez la clé du démarreur
- Localisez la boîte à fusibles concernée (habitacle ou moteur)
- Identifiez le fusible à remplacer grâce au schéma
- Utilisez la pince extractrice ou une petite pince pour retirer le fusible
- Vérifiez l’ampérage inscrit sur le fusible défectueux
- Installez un fusible neuf de même ampérage (jamais supérieur)
- Appuyez fermement jusqu’à ce que le fusible soit bien en place
- Refermez le cache de la boîte à fusibles
- Testez le circuit réparé
Ne remplacez jamais un fusible par un autre d’ampérage supérieur. Un fusible de 10A doit être remplacé par un fusible de 10A, jamais par un 15A ou 20A. Cette règle protège vos pièces détachées électriques.
Les fusibles les plus sollicités sur l’Astra H
Certains fusibles de l’Opel Astra H sont plus susceptibles de griller que d’autres en raison de l’utilisation intensive de leurs circuits associés.
| Circuit | Position typique | Ampérage | Fréquence de remplacement |
|---|---|---|---|
| Allume-cigare | Habitacle F15-F20 | 15A | Élevée |
| Essuie-glaces | Habitacle F12 | 15A | Moyenne |
| Phares | Moteur F5-F6 | 20A | Moyenne |
| Climatisation | Moteur F8 | 30A | Faible |
| Autoradio | Habitacle F42 | 10A | Faible |
L’allume-cigare est particulièrement vulnérable car beaucoup d’automobilistes y branchent des accessoires qui consomment plus que prévu : chargeurs de téléphone, compresseurs portatifs, etc.
Premiers pas pour vérifier vos fusibles
Si vous n’avez jamais vérifié les fusibles de votre Opel Astra H, voici comment procéder pour votre première fois.
Commencez par rassembler le matériel nécessaire : une petite lampe torche, le manuel du propriétaire de votre véhicule (qui contient le schéma détaillé des fusibles), et éventuellement un jeu de fusibles de rechange.
Checklist du débutant
- Manuel du propriétaire ou schéma des fusibles
- Lampe torche ou éclairage d’appoint
- Jeu de fusibles de rechange (disponible en magasin auto pour environ 10€)
- Pince extractrice de fusibles
- Multimètre (optionnel mais recommandé)
- Chiffon propre pour nettoyer les contacts si nécessaire
Familiarisez-vous d’abord avec l’emplacement des deux boîtes à fusibles sans rien démonter. Ouvrez les caches, regardez le schéma, identifiez quelques fusibles clés comme ceux des phares ou de l’autoradio.
Cette exploration préliminaire vous donnera confiance pour intervenir rapidement le jour où un problème surviendra. Vous pouvez également photographier les schémas pour les avoir toujours disponibles sur votre téléphone.
Astuce de professionnel : « Dans mon atelier, nous conseillons toujours aux clients de garder un petit kit de fusibles de rechange dans la boîte à gants. Un assortiment coûte moins de 10 euros et peut vous sauver d’une situation embarrassante, surtout si votre fusible de phare grille en pleine nuit sur l’autoroute. Vérifiez aussi vos fusibles lors de chaque changement de saison, c’est un réflexe simple qui peut éviter des pannes. » – Sophie Renard, mécanicienne spécialisée Opel
Erreurs courantes à éviter
Plusieurs erreurs fréquentes peuvent aggraver une simple panne de fusible ou endommager le système électrique de votre Opel Astra H.
Remplacer par un ampérage supérieur
C’est l’erreur la plus dangereuse. Si vous n’avez pas le bon fusible sous la main, ne soyez pas tenté d’installer un fusible plus puissant « temporairement ». Un fusible de 20A à la place d’un 10A peut causer un incendie ou détruire des composants électroniques coûteux comme le compresseur de clim ou l’alternateur.
Ignorer la cause du problème
Si un fusible grille une fois, c’est normal. S’il grille systématiquement après remplacement, il y a un problème sous-jacent : court-circuit, composant défectueux, câblage endommagé. Continuer à remplacer le fusible sans chercher la cause ne fera qu’aggraver les dégâts.
Forcer lors de l’extraction
Les fusibles peuvent parfois résister à l’extraction, surtout s’ils n’ont jamais été retirés. Ne forcez pas brutalement car vous risquez de casser le support ou d’endommager les contacts. Utilisez toujours la pince extractrice appropriée et effectuez un mouvement de traction droite et ferme.
Oublier de couper le contact
Remplacer un fusible contact allumé peut provoquer des étincelles et endommager l’électronique embarquée, particulièrement sensible sur les véhicules modernes équipés de nombreux calculateurs.
Mélanger les fusibles
Après avoir retiré plusieurs fusibles pour vérification, certains automobilistes les remettent dans le mauvais ordre. Chaque fusible doit retourner exactement à sa place d’origine selon le schéma.
Quand consulter un professionnel
Bien que le remplacement de fusibles soit à la portée de tous, certaines situations nécessitent l’intervention d’un professionnel qualifié.
Si un fusible grille immédiatement après remplacement, plusieurs fois de suite, c’est le signe d’un court-circuit quelque part dans le circuit. La recherche de panne électrique demande alors des équipements spécialisés et une expertise approfondie.
Lorsque plusieurs fusibles grillent simultanément sans raison apparente, cela peut indiquer un problème au niveau de l’alternateur ou du système de charge qui produit une surtension.
Si vous remarquez des traces de brûlure ou de fonte sur les supports de fusibles eux-mêmes, n’intervenez pas. Ces signes indiquent une surchauffe dangereuse qui peut avoir endommagé le câblage environnant.
Entretien préventif des fusibles
Même si les fusibles sont des composants passifs, un entretien minimal prolonge leur durée de vie et celle de vos équipements électriques.
Une fois par an, lors de votre révision annuelle par exemple, ouvrez les deux boîtes à fusibles et inspectez visuellement l’ensemble. Vérifiez qu’aucun fusible ne présente de décoloration, que les contacts sont propres et exempts de corrosion.
Si vous habitez dans une région humide ou près de la mer, les contacts peuvent développer de l’oxydation. Un nettoyage délicat avec une bombe de nettoyant contact électrique suffit généralement.
Programme d’entretien recommandé
- Inspection visuelle annuelle des deux boîtes à fusibles
- Vérification de la propreté des contacts tous les 2 ans
- Remplacement préventif des fusibles décolorés ou oxydés
- Test de continuité des fusibles critiques (phares, ABS) tous les 2 ans
- Maintien d’un stock de fusibles de rechange dans le véhicule
Ressources pour aller plus loin
Pour approfondir vos connaissances sur le système électrique de votre Opel Astra H, plusieurs ressources sont disponibles.
Le manuel d’utilisation de votre véhicule reste la référence absolue. Il contient les schémas détaillés spécifiques à votre année de production et à votre niveau de finition.
Les forums spécialisés Opel regroupent une communauté d’enthousiastes qui partagent leurs expériences et solutions aux problèmes courants. Vous y trouverez souvent des schémas de fusibles annotés et des guides photographiques détaillés.
Des vidéos tutorielles sur YouTube montrent concrètement les manipulations, ce qui peut être rassurant pour un débutant. Recherchez des vidéos spécifiques à l’Astra H pour des informations parfaitement adaptées.
Enfin, les sites de pièces automobiles proposent souvent des guides d’entretien et des fiches techniques qui complètent utilement votre documentation.
Foire aux questions
Puis-je utiliser un fusible d’une autre voiture sur mon Astra H ?
Oui, si l’ampérage et le format sont identiques. Les fusibles automobiles sont standardisés. Un fusible de 10A d’une autre marque fonctionnera parfaitement sur votre Opel Astra H, tant que le format physique correspond.
Combien coûte un fusible de remplacement ?
Un fusible individuel coûte entre 0,50€ et 2€ selon l’ampérage et le type. Un kit complet d’assortiment avec les ampérages courants coûte généralement entre 8€ et 15€ et représente un excellent investissement pour votre boîte à outils.
Mon fusible a l’air intact mais le circuit ne fonctionne pas, pourquoi ?
Le filament peut être microscopiquement fissuré sans que ce soit visible. Testez avec un multimètre ou remplacez-le par un neuf pour éliminer cette possibilité. Le problème peut aussi venir d’un relais défectueux ou du composant lui-même.
Combien de temps dure un fusible automobile ?
Un fusible correctement dimensionné peut durer toute la vie du véhicule s’il ne subit pas de surcharge. Cependant, l’oxydation et les variations thermiques peuvent dégrader les contacts au fil des années, justifiant un remplacement préventif tous les 10 ans.
Dois-je déconnecter la batterie avant de changer un fusible ?
Non, il suffit de couper le contact et de retirer la clé. Déconnecter la batterie est inutile pour un simple remplacement de fusible et peut réinitialiser certains paramètres électroniques comme l’autoradio ou l’ordinateur de bord.
Maintenir le système électrique de votre Opel Astra H en bon état commence par ces gestes simples : connaître l’emplacement de vos boîtes à fusibles, savoir identifier et remplacer un fusible défectueux, et surtout, respecter les ampérages recommandés. Ces compétences de base vous feront économiser temps et argent tout en renforçant votre autonomie face aux petits problèmes du quotidien. Pour constituer votre kit d’entretien électrique avec des capteurs de rechange et autres composants essentiels, n’hésitez pas à explorer notre catalogue complet de pièces automobiles.
