La vanne EGR sur une Opel Corsa 1.3 CDTI se situe généralement sur le côté droit du moteur, fixée entre le collecteur d’admission et le collecteur d’échappement. Pour la localiser, cherchez un composant cylindrique ou rectangulaire en métal avec des connexions électriques et des tuyaux, accessible depuis le dessus du compartiment moteur après avoir retiré le cache moteur plastique.
Résumé rapide : La vanne EGR de votre Corsa 1.3 CDTI se trouve côté droit du moteur, entre le collecteur d’admission et le collecteur d’échappement. Elle ressemble à une petite boîte métallique avec un connecteur électrique. Vous devrez retirer le cache moteur pour y accéder facilement.
Qu’est-ce que la vanne EGR exactement ?
La vanne EGR (Exhaust Gas Recirculation) est un dispositif antipollution essentiel qui recircule une partie des gaz d’échappement vers le moteur. Sur votre Opel Corsa 1.3 CDTI, cette pièce joue un rôle crucial dans la réduction des émissions polluantes.
Imaginez la vanne EGR comme une porte intelligente qui contrôle le passage entre deux pièces. Elle s’ouvre et se ferme selon les besoins du moteur pour faire revenir des gaz brûlés dans la chambre de combustion.
Le principe est simple : en réintroduisant des gaz inertes dans le moteur, la température de combustion diminue. Cette baisse de température réduit la formation d’oxydes d’azote (NOx), des polluants particulièrement nocifs.
Sur le moteur diesel 1.3 CDTI de votre Corsa, la valve EGR est pilotée électroniquement par le calculateur moteur. Elle s’adapte constamment aux conditions de conduite.
Pourquoi localiser la vanne EGR est important
Savoir où se trouve cette pièce présente plusieurs avantages pratiques pour vous, propriétaire d’une Corsa 1.3 CDTI.
D’abord, cela vous permet d’effectuer un diagnostic visuel en cas de problème. Une vanne EGR défectueuse provoque des symptômes caractéristiques :
- Perte de puissance notable
- Fumée noire à l’échappement
- Consommation accrue de carburant
- Ralenti instable ou calage
- Voyant moteur allumé sur le tableau de bord
Ensuite, la localisation facilite l’entretien préventif. Le moteur 1.3 CDTI est connu pour l’encrassement de sa vanne EGR, surtout si vous roulez principalement en ville.
Enfin, connaître son emplacement vous aide à évaluer le coût d’une intervention. Vous pourrez discuter avec votre mécanicien en connaissance de cause.
| Problème | Symptôme visible | Action recommandée |
|---|---|---|
| Encrassement léger | Légère perte de puissance | Nettoyage de la vanne |
| Encrassement sévère | Ralenti instable, fumée noire | Nettoyage complet ou remplacement |
| Vanne bloquée | Voyant moteur, calage | Remplacement obligatoire |
| Problème électrique | Voyant moteur sans perte de puissance | Vérification connecteur et câblage |
Comment identifier la vanne EGR sur votre Corsa 1.3 CDTI
Pour repérer la vanne EGR sur votre moteur, suivez cette méthode progressive qui ne nécessite aucune compétence technique particulière.
Commencez par ouvrir le capot et identifiez le moteur. Le 1.3 CDTI est un moteur diesel compact installé transversalement. Vous verrez probablement un cache en plastique avec le logo Opel ou CDTI.
Retirez ce cache moteur en dévissant simplement les fixations. Généralement, il suffit de tirer vers le haut car il est fixé par des clips. Certaines versions utilisent des vis à dévisser.

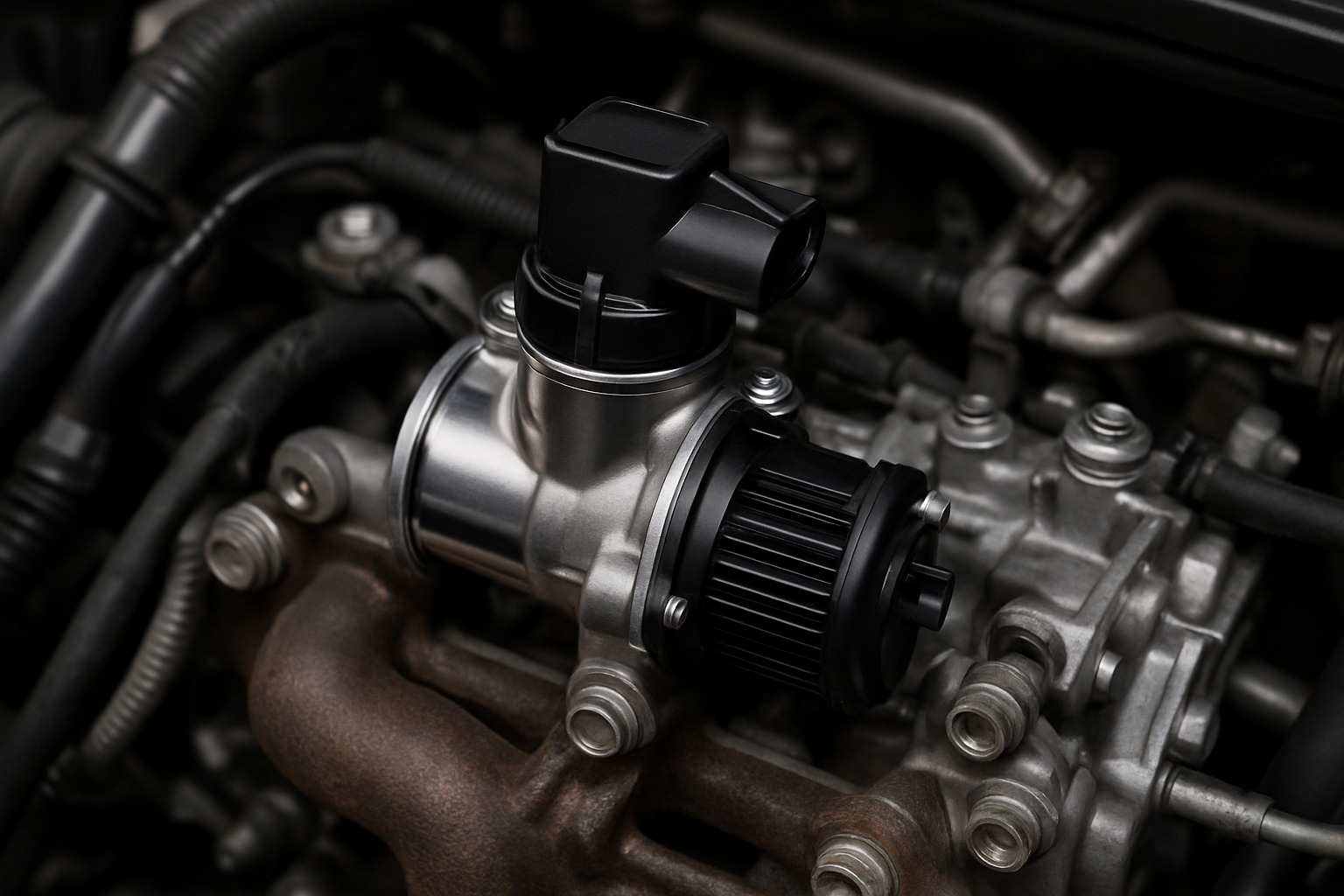

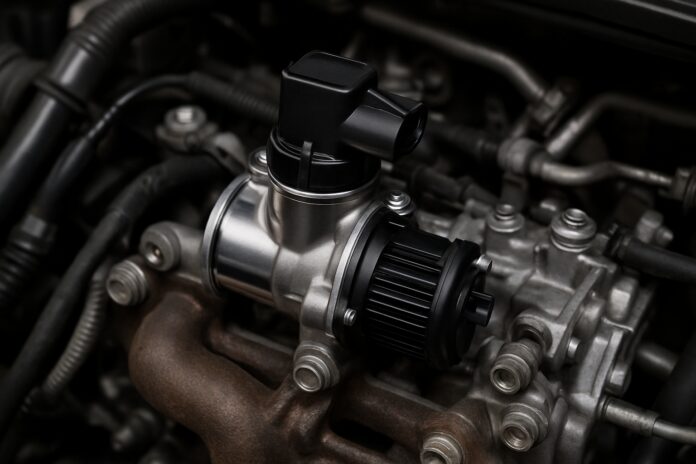

Une fois le cache retiré, regardez sur le côté droit du moteur (côté passager). La vanne EGR ressemble à un boîtier cylindrique ou rectangulaire en aluminium.
Vous reconnaîtrez la vanne EGR grâce à ces caractéristiques distinctives :
- Corps métallique gris argenté ou noir
- Taille approximative d’un poing fermé
- Connecteur électrique avec plusieurs fils
- Tuyaux ou conduites métalliques reliés
- Fixation par boulons au collecteur
Sur certaines versions de la Corsa 1.3 CDTI, la vanne peut être partiellement cachée par d’autres composants comme le filtre à air ou des durites. Ne vous inquiétez pas si vous ne la voyez pas immédiatement.
« Après vingt ans d’expérience sur les moteurs diesel, je recommande toujours de prendre une photo avant de déconnecter quoi que ce soit. Sur la Corsa 1.3 CDTI, la vanne EGR est accessible, mais le connecteur électrique peut être fragile. Avant tout démontage, vaporisez du dégrippant sur les boulons de fixation et attendez quinze minutes. Vous éviterez ainsi de casser un goujon, ce qui compliquerait sérieusement l’intervention. » – Marc, mécanicien spécialisé moteurs diesel
Accéder physiquement à la vanne EGR
Maintenant que vous savez où chercher, voyons comment accéder réellement à la pièce pour l’inspecter ou la remplacer.
L’accès à la vanne EGR sur la Corsa 1.3 CDTI nécessite quelques outils basiques que tout bricoleur possède :
- Jeu de clés mixtes (8 à 13 mm)
- Jeu de douilles et rallonges
- Tournevis plats et cruciformes
- Lampe torche ou frontale
- Chiffons propres
- Dégrippant WD-40 ou équivalent
Voici la procédure d’accès étape par étape :
- Débranchez la batterie (borne négative) par sécurité
- Retirez le cache moteur comme expliqué précédemment
- Déconnectez le connecteur électrique de la vanne (appuyez sur le clip de sécurité)
- Repérez les conduites ou tuyaux reliés à la vanne
- Photographiez l’ensemble pour mémoriser la position
- Dévissez les colliers de serrage si nécessaire
- Retirez les boulons de fixation (généralement 2 ou 3)
- Extrayez délicatement la vanne
Attention : les boulons peuvent être très serrés à cause de la chaleur du moteur. Utilisez toujours la bonne taille d’outil pour éviter d’arrondir les têtes.
Vous constaterez probablement des dépôts noirs de calamine autour de la vanne. C’est normal sur un moteur diesel, surtout après plusieurs dizaines de milliers de kilomètres.
| Étape | Difficulté | Temps estimé | Outils spéciaux requis |
|---|---|---|---|
| Retrait cache moteur | Facile | 2 minutes | Aucun |
| Déconnexion électrique | Facile | 1 minute | Aucun |
| Démontage vanne | Moyen | 15-30 minutes | Clés ou douilles |
| Nettoyage complet | Moyen | 30-60 minutes | Produit nettoyant spécifique |
Les différentes versions de vanne EGR sur la Corsa 1.3 CDTI
Tous les moteurs 1.3 CDTI ne sont pas identiques. Selon l’année de production de votre Corsa, vous pourriez avoir différents types de vannes EGR.
Les premières Corsa C équipées du 1.3 CDTI (2003-2006) utilisaient généralement une vanne EGR pneumatique simple. Ce système utilisait la dépression moteur pour actionner la vanne.
Les modèles plus récents, notamment la Corsa D (2006-2014), intègrent une vanne EGR électrique plus sophistiquée. Elle offre un contrôle plus précis et améliore les performances.
La Corsa E (2014-2019) avec le moteur 1.3 CDTI dispose d’une vanne EGR refroidie. Un petit échangeur thermique réduit la température des gaz recyclés pour encore plus d’efficacité.
Malgré ces différences technologiques, l’emplacement reste sensiblement le même : côté droit du moteur, entre les collecteurs.
Premiers pas pour l’entretien de votre vanne EGR
Vous avez localisé la vanne EGR ? Parfait. Voyons maintenant ce que vous pouvez faire vous-même pour maintenir ce composant en bon état.
L’inspection visuelle constitue la première étape accessible à tous. Vérifiez l’état du connecteur électrique : les contacts doivent être propres, sans oxydation verte ou blanche.
Examinez ensuite les tuyaux et durites connectés. Des fissures ou des fuites peuvent perturber le fonctionnement de la vanne. Une durite percée laissera échapper de l’air et déréglera le système.
Si vous êtes un peu bricoleur, vous pouvez tenter un nettoyage externe. Avec un chiffon et un produit dégraissant, nettoyez le corps de la vanne et ses connexions.
Pour aller plus loin, le nettoyage interne nécessite le démontage complet. Utilisez un nettoyant spécifique pour vanne EGR disponible en boutique automobile. Évitez les produits trop agressifs qui pourraient endommager les composants électroniques.
Certains propriétaires de Corsa 1.3 CDTI choisissent de faire nettoyer leur vanne EGR tous les 60 000 km en entretien préventif. Cette pratique prolonge significativement la durée de vie du composant.
« Sur les Opel Corsa 1.3 CDTI que je reçois à l’atelier, la principale cause de défaillance de la vanne EGR reste l’encrassement. Mon conseil professionnel : une fois par mois, roulez pendant vingt minutes sur autoroute à régime soutenu. Cette conduite aide à brûler les dépôts de suie. Si vous roulez uniquement en ville, envisagez un additif nettoyant dans le gasoil deux fois par an. Cela coûte quinze euros et peut vous éviter un remplacement à 350 euros. » – Sophie, responsable atelier mécanique
Erreurs courantes à éviter absolument
Travailler sur la vanne EGR semble simple, mais plusieurs pièges peuvent transformer une intervention basique en cauchemar mécanique.
Ne jamais forcer sur les boulons grippés. Les goujons du collecteur d’échappement se cassent facilement sur le moteur 1.3 CDTI. Un goujon cassé nécessite l’intervention d’un professionnel et multiplie la facture par trois.
Ne pas oublier le joint d’étanchéité. Lors du remontage, remplacez systématiquement le joint entre la vanne et le collecteur. Un joint usagé provoque des fuites qui perturbent le fonctionnement moteur.
Éviter les produits de nettoyage inadaptés. N’utilisez jamais d’essence, de décapant four ou de produits caustiques. Ils attaquent les composants en aluminium et les parties électroniques.
Ne pas débrancher la batterie sans précaution. Sur certaines Corsa, une coupure électrique peut effacer des paramètres importants. Notez le code radio avant toute intervention.
Ne jamais condamner la vanne EGR. Certains proposent de bloquer mécaniquement ou électroniquement la vanne pour éviter l’encrassement. C’est illégal, provoque une surconsommation et fait échouer le contrôle technique.
- Travailler moteur chaud : risque de brûlures graves
- Utiliser des outils de mauvaise taille : têtes de vis arrondies
- Oublier de débrancher la batterie : risque de court-circuit
- Perdre les petites pièces : boulons, rondelles, clips
- Nettoyer sans protection : inhalation de particules toxiques
- Remonter sans serrer correctement : fuites d’échappement
Quand faire appel à un professionnel
Malgré votre motivation, certaines situations nécessitent l’intervention d’un mécanicien qualifié équipé d’outils de diagnostic.
Si le voyant moteur reste allumé après un nettoyage, un diagnostic électronique s’impose. Le calculateur enregistre des codes défaut qu’il faut effacer avec une valise diagnostic.
Lorsque la vanne présente une usure mécanique interne, aucun nettoyage ne résoudra le problème. Seul le remplacement fonctionne. Un mécanicien pourra confirmer ce diagnostic.
Si vous constatez des fuites de liquide de refroidissement près de la vanne EGR (modèles avec refroidissement), l’intervention devient plus complexe. L’échangeur thermique intégré peut être percé.
Les propriétaires peu bricoleurs préféreront confier l’opération à un professionnel dès le départ. Le coût varie selon la prestation :
| Intervention | Temps de main d’œuvre | Coût moyen pièces | Coût total estimé |
|---|---|---|---|
| Diagnostic électronique | 0,5 heure | 0 € | 40-60 € |
| Nettoyage vanne EGR | 1-2 heures | 20-30 € | 100-180 € |
| Remplacement vanne | 1,5-2,5 heures | 150-350 € | 250-450 € |
| Remplacement + nettoyage collecteur | 3-4 heures | 180-400 € | 400-650 € |
Ressources pour approfondir vos connaissances
Vous souhaitez devenir autonome sur l’entretien de votre Opel Corsa 1.3 CDTI ? Voici plusieurs pistes pour progresser.
Les forums spécialisés Opel regorgent d’informations pratiques. Des propriétaires partagent leurs expériences, publient des photos et donnent des conseils adaptés à votre modèle exact.
Les tutoriels vidéo sur YouTube montrent concrètement chaque étape du démontage. Recherchez « Opel Corsa 1.3 CDTI EGR » pour trouver des guides visuels détaillés.
La revue technique automobile (RTA) spécifique à votre Corsa contient toutes les procédures officielles, couples de serrage et schémas. Un investissement rentable si vous entretenez régulièrement votre véhicule.
Les applications de diagnostic OBD permettent de lire les codes défaut avec un simple adapteur Bluetooth. Vous comprendrez exactement ce que reproche le calculateur à votre moteur.
N’oubliez pas les autres composants essentiels de votre moteur qui travaillent en synergie avec la vanne EGR. Le filtre à carburant, les injecteurs et le débitmètre influencent tous la qualité de combustion.
Foire aux questions
Combien coûte une vanne EGR pour Opel Corsa 1.3 CDTI ?
Le prix d’une vanne EGR neuve varie entre 150 et 350 euros selon le modèle exact et la marque. Les versions reconditionnées démarrent à 80 euros environ, avec garantie limitée.
Peut-on rouler avec une vanne EGR défectueuse ?
Techniquement oui, mais déconseillé. Vous subirez une perte de puissance, une surconsommation, des émissions polluantes accrues et un refus au contrôle technique. Les dommages moteur restent rares à court terme.
À quelle fréquence nettoyer la vanne EGR ?
Sur usage urbain intensif, un nettoyage tous les 60 000 km prévient l’encrassement. En usage mixte ou autoroutier, l’opération peut s’espacer à 100 000 km. Surveillez les symptômes.
La vanne EGR est-elle la même sur tous les 1.3 CDTI ?
Non, plusieurs variantes existent selon l’année et la puissance. Le moteur 1.3 CDTI existe en 70, 75, 90 et 95 ch avec des vannes légèrement différentes. Vérifiez toujours la référence d’origine.
Comment savoir si ma vanne EGR est morte ou simplement encrassée ?
Un diagnostic électronique révèle la position réelle de la vanne comparée à la consigne. Si elle ne bouge plus du tout, elle est bloquée. Un nettoyage peut débloquer une vanne grippée.
Prendre soin de votre Opel Corsa 1.3 CDTI passe par une bonne connaissance de ses composants essentiels. La vanne EGR, facilement accessible sur ce modèle, mérite votre attention régulière pour garantir performances et fiabilité. Un simple contrôle visuel tous les six mois vous permettra d’anticiper les problèmes avant qu’ils ne deviennent coûteux. Si vous avez besoin de remplacer cette pièce, vous trouverez tous les capteurs et composants nécessaires pour redonner à votre moteur diesel ses pleines capacités.
