Le capteur de pression de suralimentation se trouve généralement sur le collecteur d’admission ou entre le turbocompresseur et le moteur. Ce composant électronique mesure la pression d’air envoyée au moteur et transmet ces données au calculateur pour optimiser le mélange air-carburant. Sur la plupart des véhicules diesel et essence turbo, il est vissé directement sur la tubulure d’admission ou fixé près du compresseur turbo.
Résumé rapide : Le capteur de pression de suralimentation se situe sur le collecteur d’admission ou la tubulure entre le turbo et le moteur. Il mesure la pression d’air pour ajuster la combustion. Un capteur défectueux provoque perte de puissance et surconsommation.
Qu’est-ce que le capteur de pression de suralimentation ?
Le capteur de pression de suralimentation, aussi appelé MAP sensor (Manifold Absolute Pressure), est un petit appareil électronique qui joue un rôle fondamental dans les moteurs modernes. Imaginez-le comme un thermomètre, mais pour la pression d’air plutôt que la température.
Ce capteur analyse constamment la quantité d’air comprimé qui entre dans le moteur. Il convertit cette pression en signal électrique et l’envoie au calculateur moteur. Grâce à ces informations, votre voiture peut ajuster précisément la quantité de carburant à injecter.
Dans un moteur turbocompressé, ce composant devient encore plus crucial. Il permet au système de gestion moteur de surveiller si le turbo fonctionne correctement et délivre la bonne quantité d’air sous pression.
Composition et fonctionnement technique
Le capteur contient une membrane sensible aux variations de pression et un circuit électronique intégré. Quand la pression augmente, la membrane se déforme légèrement. Cette déformation modifie une résistance électrique, créant un signal que le calculateur peut interpréter.
Les capteurs modernes fonctionnent avec une grande précision, mesurant des variations de quelques millibars.
Pourquoi ce capteur est-il important ?
Sans capteur de pression fonctionnel, votre moteur devient aveugle. Il ne peut plus adapter la combustion aux conditions réelles, ce qui entraîne plusieurs problèmes graves pour votre véhicule.
Impact sur les performances
Un capteur défaillant provoque une perte de puissance notable. Le moteur ne reçoit plus les bonnes informations pour doser correctement le mélange air-carburant. Résultat : accélérations molles et reprises faibles.
- Perte de puissance jusqu’à 30% dans certains cas
- Ralenti instable avec calages possibles
- Difficultés au démarrage, surtout à froid
- Fumée noire à l’échappement par excès de carburant
Conséquences économiques
La surconsommation de carburant constitue le premier effet visible. Le calculateur, privé de données fiables, injecte trop de carburant par sécurité. Votre consommation peut augmenter de 15 à 25%.
Sur le long terme, un mélange incorrect endommage le convertisseur catalytique et augmente l’usure moteur. Les réparations coûteuses s’accumulent.
Emplacements courants selon les types de véhicules
L’emplacement du capteur varie selon la conception du moteur et la marque du véhicule. Connaître les positions typiques vous aide à le localiser rapidement.
| Type de moteur | Emplacement principal | Repère visuel |
|---|---|---|
| Diesel turbo | Collecteur d’admission | Près de la valve EGR |
| Essence turbo | Tubulure après intercooler | Entre filtre à air et moteur |
| Essence atmosphérique | Directement sur collecteur | Dessus du moteur, visible |
| Diesel atmosphérique | Cache moteur avant | Connecteur électrique apparent |

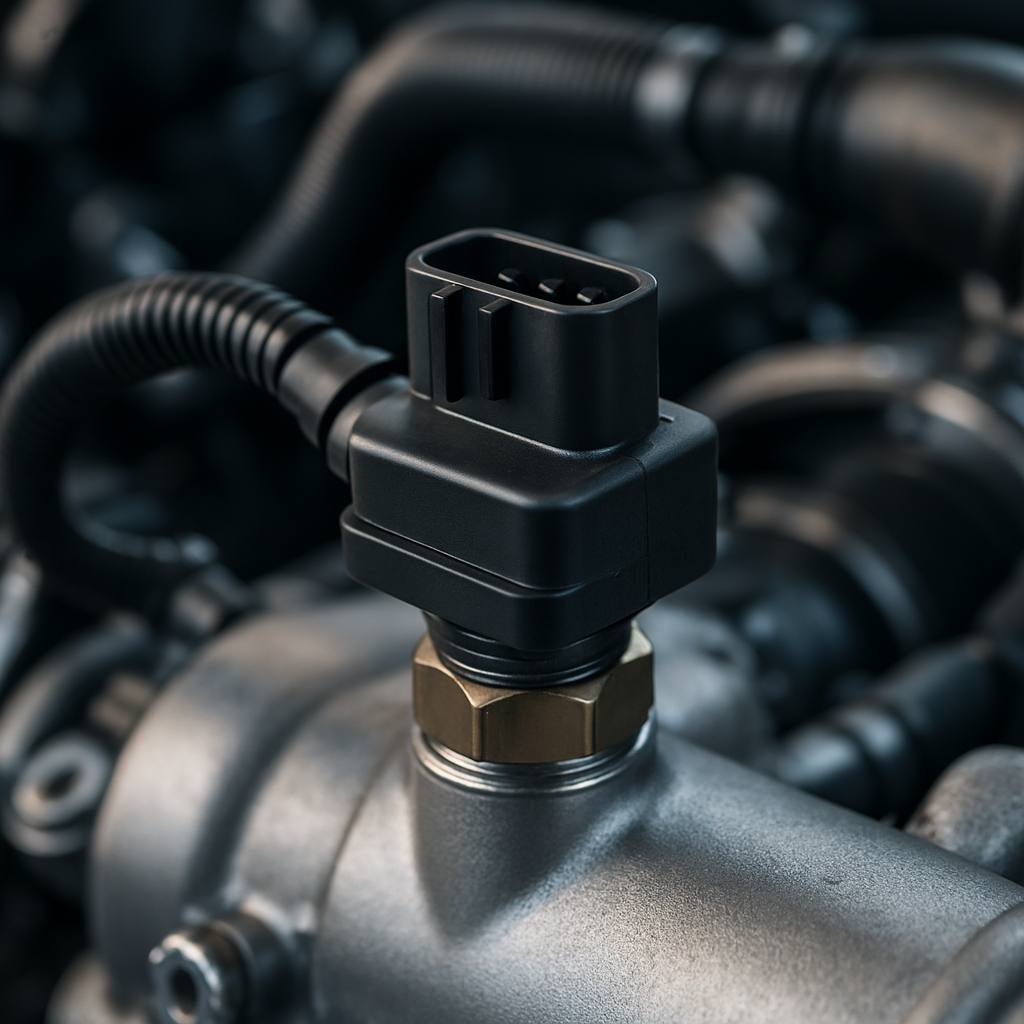

Identification visuelle du capteur
Le capteur ressemble à un petit boîtier rond ou rectangulaire, souvent de couleur noire ou grise. Il mesure généralement entre 3 et 5 centimètres de diamètre.
Cherchez un composant avec un connecteur électrique à 3 ou 4 broches et un raccord fileté qui se visse dans une pièce métallique. Ce raccord permet au capteur de mesurer la pression à l’intérieur du collecteur d’admission.
Comment localiser précisément le capteur sur votre voiture
Pour trouver le capteur de pression de suralimentation, commencez par consulter le manuel technique de votre véhicule. Si vous ne l’avez pas, suivez cette méthode progressive.
Méthode pas à pas
Étape 1 : Préparation
Garez votre véhicule sur terrain plat, moteur froid. Ouvrez le capot et sécurisez-le. Prévoyez une lampe de poche car certaines zones sont mal éclairées.
Étape 2 : Repérage du turbocompresseur
Sur un moteur turbo, localisez d’abord le turbocompresseur. C’est une pièce métallique arrondie, généralement située sur le côté du moteur. Suivez ensuite la tuyauterie qui part du turbo vers le moteur.
Étape 3 : Suivre la tubulure d’admission
Tracez visuellement le chemin de l’air depuis le filtre à air jusqu’au moteur. Le capteur se trouve généralement sur cette ligne, là où la pression doit être mesurée.
Étape 4 : Recherche du connecteur électrique
Cherchez un petit connecteur électrique branché sur une tubulure métallique ou plastique. Le capteur possède toujours un câblage le reliant au calculateur moteur.
Conseil de professionnel : « Dans mon atelier, j’utilise une technique simple pour identifier rapidement le capteur MAP. Je trace la ligne d’admission avec mon doigt en partant du filtre à air. Le capteur se trouve presque toujours au point le plus proche du moteur, là où la pression est la plus stable. Attention aux confusions avec le capteur de température d’air qui lui ressemble beaucoup. » – Jean-Marc, mécanicien spécialisé en injection depuis 18 ans
Cas particuliers selon les marques
| Marque | Particularité d’emplacement |
|---|---|
| Renault | Souvent sous le cache moteur plastique |
| Peugeot/Citroën | Fixé directement sur la tubulure d’admission |
| Volkswagen/Audi | Entre intercooler et papillon des gaz |
| BMW | Côté gauche du moteur, accessible par le haut |
| Mercedes | Intégré au collecteur, parfois difficile d’accès |
Signes indiquant un problème de capteur
Reconnaître les symptômes d’un capteur défaillant vous permet d’agir rapidement avant que d’autres composants ne soient endommagés.
Symptômes moteur
Le premier signe apparaît généralement au démarrage. Votre moteur hésite, tousse ou cale. Une fois démarré, le ralenti devient irrégulier avec des variations de régime.
À l’accélération, vous ressentez des à-coups ou des trous. Le moteur semble bridé, incapable de dépasser un certain régime. Sur autoroute, impossible de maintenir une vitesse stable.
Témoins et codes erreur
Le voyant moteur s’allume sur le tableau de bord. Un diagnostic avec valise électronique révèle des codes erreur spécifiques :
- P0105 : Circuit de capteur de pression absolue du collecteur
- P0106 : Problème de plage/performance
- P0107 : Signal trop bas
- P0108 : Signal trop élevé
- P0299 : Pression de suralimentation insuffisante
Ces codes orientent le diagnostic vers le capteur ou son circuit électrique. Un capteur MAP défectueux génère souvent plusieurs codes simultanément.
Démarche de vérification du capteur
Avant de remplacer le capteur, effectuez quelques tests simples pour confirmer le diagnostic. Cela évite les dépenses inutiles.
Inspection visuelle
Débranchez le connecteur électrique du capteur. Examinez les broches à la recherche de corrosion, d’oxydation verte ou de traces d’humidité. Les contacts doivent être propres et brillants.
Vérifiez l’état du capteur lui-même. Cherchez des fissures sur le boîtier ou des traces d’huile. L’huile peut pénétrer par les tubulures et endommager la membrane interne.
Test de continuité électrique
Avec un multimètre en position ohmmètre, testez la résistance entre les différentes broches. Les valeurs normales se situent généralement entre 1 et 5 kΩ selon les modèles.
Une résistance infinie indique un circuit ouvert (capteur cassé). Une résistance nulle signale un court-circuit interne.
Test de fonctionnement dynamique
Branchez le multimètre en position voltmètre sur le fil de signal du capteur. Démarrez le moteur. La tension doit varier entre 0,5V et 4,5V environ selon la pression.
Accélérez progressivement. La tension doit augmenter de manière fluide et proportionnelle. Des sauts brusques ou une tension fixe confirment un dysfonctionnement.
Astuce d’expert : « Beaucoup de diagnostics erronés proviennent d’une durite d’admission fissurée plutôt que d’un capteur défaillant. Avant de changer le capteur MAP, je vérifie systématiquement l’étanchéité du circuit d’admission avec un générateur de fumée. Dans 30% des cas, la prise d’air parasite est le vrai coupable. Cela fait économiser 150€ en moyenne à mes clients. » – Sophie, technicienne diagnostic automobile certifiée
Remplacement du capteur : procédure générale
Remplacer le capteur de pression de suralimentation reste une opération accessible aux bricoleurs confirmés. La complexité varie selon l’accessibilité.
Outils nécessaires
- Jeu de clés mixtes ou douilles (généralement 8 à 13 mm)
- Tournevis plat pour déconnecter le connecteur
- Chiffon propre et dégraissant
- Joint torique neuf si nécessaire
- Graisse silicone pour le joint
Étapes de remplacement
1. Déconnexion électrique
Débranchez la batterie par sécurité. Appuyez sur le clip de verrouillage du connecteur électrique et tirez doucement. Ne forcez jamais, certains connecteurs ont un système de sécurité à faire glisser.
2. Démontage du capteur
Dévissez le capteur dans le sens antihoraire. Sur certains modèles, il suffit de tirer après avoir déverrouillé un clip. D’autres nécessitent une clé de 10 ou 13 mm.
3. Nettoyage de l’emplacement
Nettoyez soigneusement l’orifice où se vissait le capteur. Enlevez toute trace d’huile, de calamine ou de saleté. Un chiffon imbibé de dégraissant fait l’affaire.
4. Installation du nouveau capteur
Vérifiez que le joint torique est bien en place sur le nouveau capteur. Appliquez une fine couche de graisse silicone pour faciliter le montage et assurer l’étanchéité.
Vissez le capteur à la main jusqu’au contact, puis serrez d’un quart de tour avec la clé. Ne serrez pas trop fort, le filetage plastique ou aluminium se casse facilement.
5. Reconnexion et finalisation
Rebranchez le connecteur électrique jusqu’au clic. Reconnectez la batterie. Démarrez le moteur et vérifiez l’absence de codes erreur avec une valise de diagnostic.
Entretien préventif et bonnes pratiques
Prolonger la durée de vie du capteur passe par quelques gestes simples lors de l’entretien régulier de votre véhicule.
Maintenir un circuit d’admission propre
Remplacez le filtre à air selon les préconisations constructeur. Un filtre encrassé laisse passer des particules qui peuvent endommager le capteur.
Vérifiez régulièrement l’étanchéité des durites d’admission. Une prise d’air fausse les mesures et sollicite anormalement le capteur.
Contrôler l’état du turbocompresseur
Un turbo qui fuit de l’huile contamine le circuit d’admission. Cette huile peut pénétrer dans le capteur et détruire sa membrane sensible. Surveillez les traces d’huile sur les tubulures.
Un turbo défaillant génère aussi des pressions anormales qui usent prématurément le capteur.
Utiliser des pièces de qualité
Lors du remplacement, privilégiez les capteurs d’origine ou de qualité équivalente. Les capteurs bon marché ont souvent une précision insuffisante et une durée de vie limitée.
| Type de capteur | Durée de vie moyenne | Prix indicatif |
|---|---|---|
| Origine constructeur | 150 000 – 200 000 km | 80€ – 150€ |
| Qualité premium | 120 000 – 180 000 km | 50€ – 90€ |
| Qualité standard | 80 000 – 120 000 km | 30€ – 60€ |
| Économique | 40 000 – 80 000 km | 15€ – 35€ |
Erreurs fréquentes à éviter
Certaines erreurs courantes compliquent inutilement le diagnostic ou endommagent le véhicule. Voici comment les éviter.
Confondre avec d’autres capteurs
Le capteur de température d’air d’admission ressemble beaucoup au capteur de pression. Ils sont parfois côte à côte sur le collecteur. Vérifiez le nombre de fils : le capteur de température a généralement 2 fils, le capteur de pression en a 3 ou 4.
Ne confondez pas non plus avec le capteur de température du liquide de refroidissement, situé sur le circuit de refroidissement.
Négliger le nettoyage avant remontage
Installer un capteur neuf sur un emplacement sale compromet l’étanchéité. La poussière ou les résidus d’huile pénètrent dans le capteur et le détruisent rapidement.
Serrer excessivement
Un serrage trop fort fissure le boîtier plastique du capteur ou endommage le filetage du collecteur. Serrez toujours à la main d’abord, puis ajoutez un quart de tour maximum.
Oublier de réinitialiser les codes erreur
Après remplacement, effacez les codes défaut avec une valise de diagnostic. Sinon, le voyant moteur reste allumé même si le problème est résolu. Certains calculateurs gardent le moteur en mode dégradé tant que les codes ne sont pas effacés.
Ignorer les problèmes associés
Un capteur qui lâche signale parfois d’autres soucis. Vérifiez systématiquement :
- L’état du filtre à air
- L’étanchéité des durites d’admission
- Le fonctionnement de la valve EGR
- L’absence de fuite d’huile du turbo
Ressources pour aller plus loin
Pour approfondir vos connaissances sur le système d’admission et de gestion moteur, plusieurs ressources s’offrent à vous.
Documentation technique
Consultez la revue technique automobile (RTA) spécifique à votre modèle. Elle détaille l’emplacement exact du capteur avec schémas et procédures de diagnostic.
Les forums automobiles regroupent les retours d’expérience d’autres propriétaires du même véhicule. Vous y trouverez des astuces spécifiques à votre modèle.
Formation et apprentissage
Des vidéos tutoriels montrent le remplacement sur différents modèles. Regardez plusieurs vidéos pour comparer les approches avant d’intervenir sur votre voiture.
Certains garages proposent des sessions d’initiation à la mécanique automobile. Vous apprenez les bases du diagnostic électronique dans un cadre sécurisé.
Outils de diagnostic
Investir dans une valise de diagnostic OBD basique (50-100€) vous permet de lire les codes erreur vous-même. Les modèles avec application smartphone sont particulièrement pratiques.
Un multimètre numérique (20-40€) suffit pour tester capteurs et circuits électriques. C’est un investissement rentable si vous entretenez régulièrement votre véhicule.
Pièces et équipements
Pour trouver le bon capteur, utilisez les catalogues en ligne avec recherche par immatriculation. Ils garantissent la compatibilité avec votre véhicule exact.
Conservez toujours l’ancien capteur jusqu’à ce que le nouveau fonctionne parfaitement. Cela permet de comparer en cas de doute.
Foire aux questions
Peut-on rouler avec un capteur de pression de suralimentation défectueux ?
Techniquement oui, mais c’est fortement déconseillé. Le calculateur passe en mode dégradé, limitant puissance et régime. La surconsommation augmente et vous risquez d’endommager le catalyseur. Remplacez-le rapidement.
Combien coûte le remplacement chez un garagiste ?
Le prix varie entre 80€ et 250€ selon le modèle et l’accessibilité. La pièce coûte 30 à 150€, la main-d’œuvre représente 50 à 100€. Sur certains modèles complexes, le temps de démontage augmente la facture.
Le capteur se nettoie-t-il ou faut-il obligatoirement le remplacer ?
Si l’encrassement est léger, un nettoyage au spray contact électronique peut suffire. Mais si la membrane interne est endommagée ou déformée, seul le remplacement résout le problème. Le nettoyage reste temporaire.
Quelle est la différence entre capteur MAP et capteur MAF ?
Le capteur MAP mesure la pression absolue dans le collecteur. Le MAF (Mass Air Flow) mesure le débit massique d’air entrant. Ce sont deux composants différents, parfois présents simultanément sur certains moteurs modernes.
Un mauvais capteur peut-il empêcher le démarrage ?
Rarement de manière totale, mais il complique considérablement le démarrage. Le moteur démarre après plusieurs tentatives, avec beaucoup d’à-coups. Un défaut complet du capteur empêche parfois le démarrage sur les moteurs diesel récents.
Maintenant que vous savez localiser et diagnostiquer le capteur de pression de suralimentation, vous pouvez intervenir sereinement sur votre véhicule. Cette compétence vous fait économiser temps et argent tout en comprenant mieux le fonctionnement de votre moteur. Commencez par une simple inspection visuelle lors de votre prochain entretien, et si vous identifiez un problème, notre gamme complète de pièces détachées vous accompagne dans la réparation avec des composants fiables et adaptés à votre modèle.
