Sur une Citroën C3 1.4 HDI, le capteur de position du vilebrequin se situe généralement sur le côté droit du bloc moteur, près de la poulie du vilebrequin. Il est fixé sur le carter moteur, à proximité du volant moteur, et orienté vers la couronne dentée. Ce petit boîtier noir avec un connecteur électrique est accessible depuis le dessous du véhicule ou en enlevant la roue avant droite.
Résumé rapide : Le capteur de position du vilebrequin sur une C3 1.4 HDI est monté sur le bloc moteur, côté droit, face à la couronne dentée du vilebrequin. Il se trouve généralement entre le moteur et la boîte de vitesses, accessible par le passage de roue avant droit après dépose de la roue et de la protection sous moteur.
Qu’est-ce que le capteur de position du vilebrequin ?
Le capteur de position du vilebrequin, souvent appelé CPS ou capteur PMH (Point Mort Haut), est un composant électronique essentiel du système d’injection de votre C3. C’est un petit capteur magnétique qui surveille la rotation du vilebrequin en temps réel.
Ce capteur fonctionne comme un détecteur de mouvement. Il lit les dents d’une couronne dentée fixée au vilebrequin. Chaque fois qu’une dent passe devant lui, il génère un signal électrique. Ces impulsions permettent au calculateur moteur de connaître précisément la vitesse de rotation et la position exacte du vilebrequin.
Sur le moteur 1.4 HDI de votre Citroën C3, ce capteur mesure environ 3 à 5 centimètres de long. Il possède un connecteur électrique à deux ou trois broches et est maintenu par une ou deux vis. Son apparence ressemble à une petite sonde avec une extrémité métallique qui doit rester très proche de la couronne dentée, généralement à moins de 1 millimètre.
Pourquoi ce capteur est-il si important ?
Sans le capteur de position du vilebrequin, votre C3 1.4 HDI ne peut tout simplement pas démarrer ou fonctionner correctement. Ce composant joue un rôle central dans la gestion moteur moderne. Voyons pourquoi il est indispensable :
Synchronisation du système d’injection
Le calculateur utilise les informations du CPS pour déterminer le moment précis où injecter le carburant dans chaque cylindre. Sans cette synchronisation parfaite, le moteur diesel ne peut pas fonctionner efficacement. C’est comme un chef d’orchestre qui dirige chaque musicien au bon moment.
Calcul du régime moteur
Le capteur permet au calculateur de mesurer le régime moteur en tours par minute. Cette donnée est cruciale pour adapter l’injection, la pression turbo et tous les paramètres de fonctionnement. Votre tableau de bord affiche le compte-tours grâce aux informations de ce capteur.
Détection de ratés d’allumage
En analysant les variations de vitesse du vilebrequin, le système peut détecter des anomalies de combustion. Cette capacité protège votre moteur et réduit les émissions polluantes. Un capteur défaillant empêche cette surveillance.
| Fonction | Impact sur le moteur | Conséquence en cas de panne |
|---|---|---|
| Synchronisation injection | Combustion optimale | Démarrage impossible |
| Mesure régime moteur | Gestion puissance | Calage, manque de puissance |
| Détection anomalies | Protection moteur | Témoin moteur allumé |
Localisation précise sur la C3 1.4 HDI
Identifier l’emplacement exact du capteur de position du vilebrequin sur votre C3 nécessite de connaître quelques repères sous le capot. Voici un guide détaillé pour le localiser sans difficulté.
Accès par le dessus du moteur
En ouvrant le capot de votre C3, le capteur n’est généralement pas visible directement. Le moteur 1.4 HDI est installé transversalement, ce qui signifie que le vilebrequin est orienté vers les côtés du véhicule. Regardez du côté droit du moteur, vers la boîte de vitesses.
Le capteur se trouve souvent masqué par d’autres composants comme le filtre à air, les durites ou le faisceau électrique. Vous devrez peut-être retirer quelques éléments pour l’apercevoir clairement.
Accès par le passage de roue
La méthode la plus pratique consiste à accéder au capteur depuis le passage de roue avant droit. Voici les étapes :
- Levez le véhicule et sécurisez-le avec des chandelles
- Retirez la roue avant droite
- Dévissez la protection sous moteur en plastique
- Enlevez le passage de roue (garde-boue intérieur) si nécessaire
- Le capteur devient alors visible sur le bloc moteur

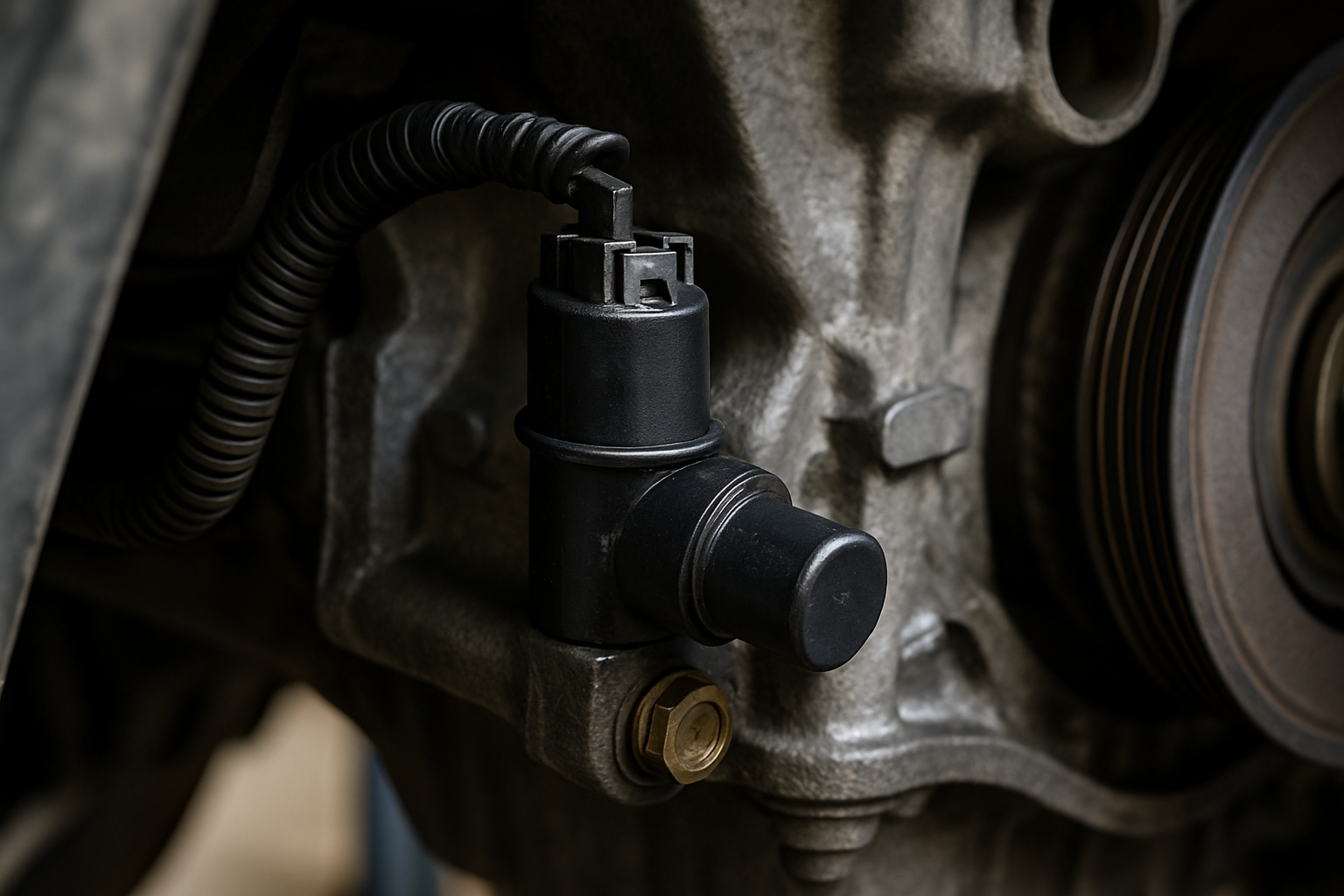

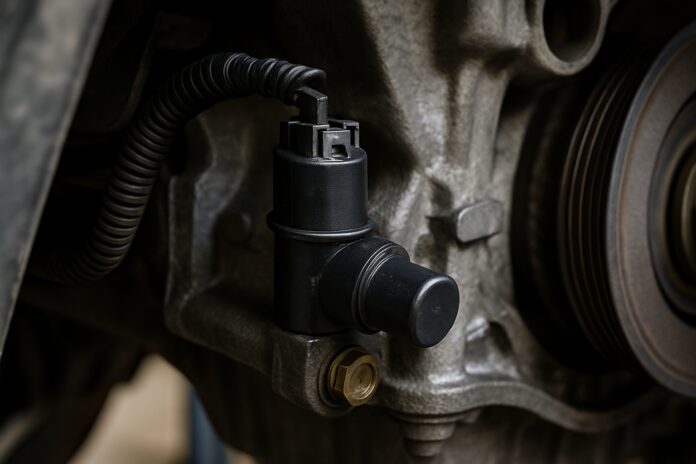

Repères visuels pour l’identifier
Pour être certain d’avoir trouvé le bon composant, recherchez ces caractéristiques :
- Un boîtier noir ou gris foncé de forme cylindrique
- Un connecteur électrique avec clip de verrouillage
- Une position proche de la poulie de vilebrequin
- Une fixation par vis (souvent une vis Torx ou hexagonale de 8 mm)
- Un câblage qui remonte vers le calculateur moteur
Conseil d’expert mécanique : « Avant de démonter quoi que ce soit, prenez des photos avec votre téléphone. Sur la C3 1.4 HDI, le capteur CPS est parfois confondu avec le capteur d’arbre à cames qui se trouve lui sur la culasse. Le CPS est toujours en bas, près du vilebrequin, jamais en hauteur. Vérifiez aussi l’entrefer avec une cale d’épaisseur : il doit être entre 0,5 et 1,2 mm maximum pour un fonctionnement optimal. »
Comment démarrer votre diagnostic
Avant de remplacer le capteur, il est essentiel de vérifier qu’il est bien la cause de votre problème. Voici une démarche méthodique pour diagnostiquer une défaillance du CPS sur votre C3 1.4 HDI.
Symptômes d’un capteur défectueux
Un capteur de position du vilebrequin défaillant se manifeste par plusieurs signes caractéristiques :
- Démarrage difficile ou impossible : Le moteur tourne mais ne démarre pas
- Calages intempestifs : Surtout à chaud ou au ralenti
- Perte de puissance : Le moteur manque de réactivité
- Régime moteur instable : Le ralenti est irrégulier
- Témoin moteur allumé : Avec codes défaut P0335, P0336 ou P0338
- Compte-tours erratique : L’aiguille saute ou reste à zéro
Tests de base sans outil professionnel
Certaines vérifications peuvent être effectuées sans équipement spécialisé :
Inspection visuelle : Examinez le connecteur et le câblage du capteur. Cherchez des traces de corrosion, des fils cassés ou des broches déformées. Sur les C3, l’humidité peut s’infiltrer dans le connecteur.
Test de continuité : Avec un multimètre, vérifiez que le câblage entre le capteur et le calculateur n’est pas coupé. Débranchez le connecteur et mesurez la résistance entre les deux bornes du capteur : elle devrait être entre 200 et 1000 ohms selon le modèle.
Contrôle de l’entrefer : La distance entre le capteur et la couronne dentée est critique. Si elle est trop grande, le signal sera faible. Vérifiez qu’aucun débris métallique n’est collé à l’extrémité du capteur.
Diagnostic avec valise OBD
L’utilisation d’un outil de diagnostic OBD-II vous donnera des informations précieuses. Branchez la valise sur la prise diagnostic située sous le volant et relevez les codes défaut. Les codes liés au CPS commencent généralement par P033X.
| Code défaut | Signification | Action recommandée |
|---|---|---|
| P0335 | Défaut circuit capteur position vilebrequin | Vérifier câblage et connecteur |
| P0336 | Signal capteur hors plage | Contrôler entrefer et couronne dentée |
| P0338 | Signal intermittent ou absent | Remplacer le capteur |
Procédure de remplacement du capteur
Si votre diagnostic confirme que le capteur doit être remplacé, voici les étapes à suivre pour effectuer cette opération sur votre C3 1.4 HDI. C’est une intervention de niveau intermédiaire, réalisable par un bricoleur averti.
Outillage nécessaire
Rassemblez ces outils avant de commencer :
- Cric et chandelles de sécurité
- Clé à cliquet avec douilles (8 ou 10 mm selon fixation)
- Tournevis plat pour déclipser le connecteur
- Brosse métallique douce
- Dégraissant frein pour nettoyer la zone
- Jeu de cales d’épaisseur (pour vérifier l’entrefer)
- Lampe frontale ou baladeuse
Étapes de dépose
Suivez cette procédure avec précaution :
- Coupez le contact et débranchez la batterie par sécurité
- Levez le véhicule et placez-le sur chandelles
- Retirez la roue avant droite pour accéder au passage de roue
- Déposez la protection sous moteur si elle gêne l’accès
- Localisez le capteur sur le bloc moteur
- Débranchez le connecteur électrique en appuyant sur le clip de verrouillage
- Dévissez la vis de fixation du capteur (attention à ne pas la faire tomber)
- Extrayez délicatement le capteur de son logement
Installation du nouveau capteur
La repose demande quelques précautions importantes :
Nettoyage : Avant d’installer le nouveau capteur, nettoyez soigneusement le logement sur le bloc moteur. Enlevez toute trace d’huile, de limaille métallique ou de saletés. Ces impuretés pourraient fausser le signal.
Vérification de la couronne : Profitez de l’accès pour examiner l’état de la couronne dentée visible à travers l’orifice. Elle ne doit présenter aucune dent cassée ou usure anormale.
Montage du capteur : Insérez le nouveau capteur dans son logement sans forcer. Il doit s’engager naturellement. Serrez la vis de fixation au couple recommandé (généralement 8 à 10 Nm). Un serrage excessif pourrait fissurer le boîtier en plastique.
Reconnexion électrique : Branchez le connecteur jusqu’à entendre le clic de verrouillage. Tirez légèrement pour vérifier qu’il est bien encliqueté.
Après le remplacement
Une fois le capteur installé, il faut parfois effectuer une procédure d’initialisation :
- Rebranchez la batterie
- Mettez le contact sans démarrer pendant 10 secondes
- Coupez le contact et patientez 10 secondes
- Répétez cette opération 3 fois
- Démarrez le moteur
Le calculateur va réapprendre les paramètres du nouveau capteur. Les premiers démarrages peuvent être légèrement hésitants, c’est normal. Effacez les codes défaut avec votre valise OBD si le témoin moteur reste allumé.
Astuce de professionnel : « Ne commandez jamais un capteur CPS d’origine inconnue pour économiser quelques euros. Sur les moteurs HDI, j’ai vu trop de capteurs bas de gamme qui génèrent des signaux instables. Privilégiez toujours une pièce de qualité équivalente origine. Et surtout, gardez l’ancien capteur quelques semaines : si le problème persiste, c’était peut-être le câblage ou la couronne dentée, pas le capteur lui-même. »
Erreurs fréquentes à éviter
Lors du diagnostic ou du remplacement du capteur de position du vilebrequin, certaines erreurs peuvent vous coûter du temps et de l’argent. Voici les pièges les plus courants à éviter.
Confusion avec d’autres capteurs
Sur la C3 1.4 HDI, plusieurs capteurs ressemblent au CPS. Le capteur d’arbre à cames est souvent identique en apparence. La différence : le capteur de vilebrequin est toujours en bas du moteur, près du volant moteur, tandis que le capteur d’arbre à cames se trouve en haut, sur ou près de la culasse.
Négliger le nettoyage
Un capteur neuf installé dans un logement sale donnera des résultats médiocres. La limaille de fer attirée par l’aimant du capteur modifie le champ magnétique et perturbe le signal. Prenez le temps de nettoyer l’extrémité du nouveau capteur et son emplacement.
Ignorer l’entrefer
L’espace entre le capteur et la couronne dentée doit être optimal. Trop grand, le signal sera faible. Trop petit, le capteur risque de toucher la couronne en rotation. Sur les capteurs non réglables (comme sur la C3), cet entrefer est prédéfini, mais vérifiez qu’aucune surépaisseur de joint ou de saletés ne vient le modifier.
Remplacer sans diagnostiquer
Changer le capteur sans vérifier d’abord le câblage et la couronne dentée est une erreur classique. Un fil coupé ou une dent manquante sur la couronne produiront les mêmes symptômes qu’un capteur défaillant. Le nouveau capteur ne résoudra rien si le vrai problème est ailleurs.
Oublier la protection contre l’humidité
Le capteur CPS est situé dans une zone exposée aux projections d’eau et de boue. Après le remontage, vérifiez que le connecteur est bien étanche. Certains mécaniciens appliquent une fine couche de graisse diélectrique sur les broches pour prévenir la corrosion.
| Erreur | Conséquence | Solution |
|---|---|---|
| Mauvais capteur acheté | Problème non résolu | Vérifier références constructeur |
| Entrefer incorrect | Signal faible ou absent | Contrôler avec cales épaisseur |
| Connecteur mal encliqueté | Coupure intermittente | Vérifier le verrouillage |
| Vis de fixation perdue | Capteur qui vibre | Commander vis de rechange |
Coûts et délais d’intervention
Comprendre le budget nécessaire pour cette réparation vous permet de prendre une décision éclairée entre faire appel à un professionnel ou réaliser l’intervention vous-même.
Prix des pièces
Le capteur de position du vilebrequin pour une C3 1.4 HDI coûte entre 25 et 80 euros selon la qualité et la marque. Les capteurs d’origine constructeur sont plus chers mais offrent une meilleure fiabilité. Les marques équipementiers de qualité comme Bosch, FAE ou Facet représentent un bon compromis.
Évitez les capteurs à moins de 20 euros, leur durée de vie est souvent décevante. Pour cette pièce électronique sensible, la qualité prime sur l’économie.
Tarifs en garage
Si vous confiez le remplacement à un professionnel, comptez :
- Main d’œuvre : 50 à 100 euros (0,5 à 1 heure de travail)
- Pièce : 40 à 80 euros
- Diagnostic valise : 30 à 50 euros (souvent inclus)
- Total : 120 à 230 euros
Ces tarifs varient selon les régions et le type de garage (concession, centre auto, garage indépendant). La concession sera généralement la plus chère mais utilisera des pièces d’origine.
Temps d’intervention
Pour un mécanicien expérimenté, le remplacement du CPS sur une C3 1.4 HDI prend environ 30 à 45 minutes. Pour un particulier réalisant cette opération pour la première fois, prévoyez 1h30 à 2 heures, le temps de vous familiariser avec l’accès et de prendre les précautions nécessaires.
Ressources pour aller plus loin
Pour approfondir vos connaissances sur l’entretien de votre C3 1.4 HDI et le système d’injection diesel, plusieurs ressources peuvent vous être utiles.
Documentation technique
La revue technique Citroën C3 phase 1 et 2 contient des schémas détaillés du système d’injection et de la localisation précise de tous les capteurs. Ces manuels sont disponibles en version papier ou numérique et constituent une référence indispensable pour tout propriétaire souhaitant entretenir son véhicule.
Forums spécialisés
Les communautés en ligne dédiées aux Citroën regorgent d’informations pratiques partagées par d’autres propriétaires de C3. Vous y trouverez des retours d’expérience, des photos détaillées et des conseils basés sur des situations réelles.
Formations en ligne
Des plateformes proposent des tutoriels vidéo sur la mécanique automobile. Cherchez des contenus spécifiques aux moteurs HDI et aux systèmes d’injection diesel pour comprendre le fonctionnement global et l’interdépendance des différents composants.
Pièces et outils
Pour réaliser vos interventions dans les meilleures conditions, équipez-vous progressivement d’outils de qualité. Une valise de diagnostic OBD-II basique coûte désormais moins de 50 euros et vous permettra de lire les codes défaut par vous-même.
Prochaines étapes après le remplacement
Une fois votre capteur de position du vilebrequin remplacé et votre C3 à nouveau opérationnelle, quelques vérifications s’imposent pour garantir la durabilité de la réparation.
Test routier
Effectuez un trajet d’essai d’une vingtaine de kilomètres en variant les conditions de conduite : démarrage à froid, accélérations franches, vitesse stabilisée, ralenti prolongé. Cela permet au calculateur d’intégrer les paramètres du nouveau capteur dans toutes les situations.
Surveillance post-intervention
Dans les jours suivant le remplacement, restez attentif à ces points :
- Le démarrage doit être franc, même à froid
- Le ralenti doit être stable autour de 800-900 tr/min
- Aucun à-coup ni calage ne doit survenir
- Le témoin moteur doit rester éteint
- Le compte-tours doit fonctionner normalement
Entretien préventif
Pour préserver la longévité de votre nouveau capteur et éviter d’autres pannes, respectez les intervalles d’entretien de votre C3. Le remplacement régulier du filtre à carburant et de l’huile moteur contribue au bon fonctionnement de l’ensemble du système d’injection.
Vérifications connexes
Profitez de l’intervention pour inspecter d’autres éléments du système d’injection :
- État des injecteurs
- Fonctionnement de la pompe haute pression
- Étanchéité du circuit de carburant
- Propreté du filtre à air
Foire aux questions
Peut-on rouler avec un capteur de vilebrequin défectueux ?
Non, si le capteur est complètement défaillant, le moteur ne démarrera pas ou calera immédiatement. En cas de défaillance partielle, vous pourriez rouler temporairement mais avec des symptômes dangereux comme des calages inopinés ou une perte de puissance brutale.
Quelle est la durée de vie d’un capteur CPS ?
Un capteur de qualité dure généralement entre 150 000 et 250 000 kilomètres. Les pannes prématurées sont souvent causées par l’humidité, les vibrations excessives ou un entrefer incorrect. Sur une C3 bien entretenue, le capteur d’origine peut tenir toute la vie du véhicule.
Le capteur doit-il être programmé après installation ?
Non, le capteur de position du vilebrequin ne nécessite aucune programmation. C’est un composant passif qui génère un signal électrique naturel. Le calculateur reconnaît automatiquement le nouveau capteur au démarrage. Il suffit d’effacer les codes défaut mémorisés.
Pourquoi mon compte-tours ne fonctionne plus ?
Le compte-tours du tableau de bord reçoit son signal du capteur de position du vilebrequin. Si l’aiguille reste à zéro pendant que le moteur tourne, le capteur ou son câblage est probablement défaillant. Vérifiez d’abord le connecteur avant de remplacer le capteur.
Un capteur universel peut-il convenir à ma C3 ?
Non, chaque moteur requiert un capteur spécifique avec des caractéristiques électriques précises (résistance, fréquence, connectique). Utilisez toujours la référence exacte pour votre C3 1.4 HDI. Un capteur inadapté causera des problèmes de démarrage ou de fonctionnement même s’il s’installe physiquement.
Maintenant que vous connaissez précisément l’emplacement du capteur de position du vilebrequin sur votre C3 1.4 HDI et la procédure pour le remplacer, vous pouvez aborder cette intervention en toute confiance. Que vous choisissiez de réaliser cette opération vous-même ou de la confier à un professionnel, vous disposez désormais des connaissances pour comprendre le diagnostic et vérifier la qualité du travail effectué. N’oubliez pas que l’utilisation de pièces de qualité est essentielle pour la fiabilité de votre véhicule à long terme. Pour trouver le capteur adapté à votre modèle et découvrir toutes les pièces détachées dont vous pourriez avoir besoin, parcourez notre catalogue complet qui vous garantit des composants fiables aux meilleurs prix.
