Le capteur de température de l’air d’admission (IAT) se situe généralement dans le conduit d’admission d’air, entre le filtre à air et le collecteur d’admission. Sur la plupart des véhicules modernes, il est intégré directement dans le débitmètre de masse d’air ou vissé sur le conduit d’air. Ce petit composant électronique, souvent méconnu, joue un rôle fondamental dans la gestion du moteur de votre voiture.
Résumé rapide : Le capteur de température de l’air d’admission se trouve généralement dans le conduit d’air entre le filtre à air et le collecteur. Il mesure la température de l’air entrant pour optimiser le mélange air-carburant et améliorer les performances moteur. Son emplacement précis varie selon les modèles, mais il reste facilement accessible pour vérification ou remplacement.
Qu’est-ce que le capteur de température de l’air d’admission ?
Le capteur de température de l’air d’admission, appelé aussi capteur IAT (Intake Air Temperature), est un petit dispositif électronique qui mesure la température de l’air qui pénètre dans votre moteur. Imaginez-le comme un thermomètre très précis pour l’air que respire votre véhicule.
Ce capteur envoie constamment des informations à l’ordinateur de bord (ECU) qui ajuste alors plusieurs paramètres essentiels :
- La quantité de carburant injectée dans les cylindres
- Le calage de l’allumage pour une combustion optimale
- Le régime de ralenti pour une stabilité parfaite
- Les performances générales du moteur
Physiquement, il ressemble à une petite pièce cylindrique avec un connecteur électrique. Il contient une thermistance, un composant qui change sa résistance électrique selon la température ambiante. Plus l’air est chaud, plus la résistance diminue, et vice versa.
Pourquoi la température de l’air d’admission est-elle si importante ?
Vous vous demandez peut-être pourquoi un simple capteur de température mérite tant d’attention. La réponse réside dans la physique de base : l’air froid est plus dense que l’air chaud. Cette densité affecte directement la quantité d’oxygène disponible pour la combustion.
Lorsque l’air est froid, il contient plus de molécules d’oxygène par volume. Le moteur a donc besoin de plus de carburant pour maintenir le rapport air-carburant idéal. À l’inverse, l’air chaud nécessite moins de carburant. Sans ce capteur, votre moteur fonctionnerait avec des paramètres fixes, ce qui causerait :
| Problème | Conséquence |
|---|---|
| Mélange trop riche | Surconsommation de carburant, émissions polluantes élevées |
| Mélange trop pauvre | Perte de puissance, risque de surchauffe moteur |
| Allumage mal calé | Ratés d’allumage, usure prématurée des bougies |
| Ralenti instable | Vibrations, calage possible au feu rouge |
Emplacements typiques selon les types de véhicules
L’emplacement exact du capteur IAT varie considérablement d’un constructeur à l’autre, et même entre différents modèles d’une même marque. Voici les positions les plus courantes :
Intégré dans le débitmètre de masse d’air
Sur de nombreux véhicules récents, le capteur IAT fait partie intégrante du débitmètre de masse d’air. Ce dernier se trouve généralement juste après le filtre à air, dans le conduit qui mène au moteur. Cette configuration a l’avantage de regrouper deux mesures importantes en un seul composant.
Vissé sur le collecteur d’admission
Certains moteurs, notamment les plus anciens, ont le capteur vissé directement sur le collecteur d’admission. Il dépasse alors légèrement de la surface, avec son connecteur électrique visible. Cette position permet de mesurer la température de l’air juste avant qu’il n’entre dans les cylindres.
Dans le conduit d’admission d’air
De nombreux véhicules placent le capteur quelque part le long du tuyau d’admission, entre le filtre à air et le papillon des gaz. Il peut être clipsé ou vissé sur le conduit en plastique ou en caoutchouc.
| Type de véhicule | Emplacement habituel | Accessibilité |
|---|---|---|
| Berlines françaises | Dans le débitmètre ou sur conduit d’air | Facile |
| SUV et 4×4 | Conduit d’admission, côté moteur | Moyenne |
| Voitures sportives | Collecteur d’admission | Difficile |
| Utilitaires | Conduit d’air près du filtre | Très facile |
Conseil de mécanicien professionnel : Avant de chercher votre capteur IAT, consultez toujours le manuel technique de votre véhicule. J’ai vu trop de propriétaires perdre des heures à chercher un capteur qui n’existe pas séparément sur leur modèle, car il est intégré au débitmètre. Sur les Renault et Peugeot récentes, vérifiez d’abord le débitmètre – dans 80% des cas, c’est là qu’il se cache.
Comment localiser précisément votre capteur IAT ?
Si vous souhaitez trouver le capteur sur votre propre véhicule, suivez cette méthode simple et progressive :
Étape 1 : Ouvrez le capot en toute sécurité
Assurez-vous que le moteur est complètement refroidi. Repérez le boîtier du filtre à air – c’est généralement une grosse boîte noire en plastique sur le côté du moteur.
Étape 2 : Suivez le conduit d’admission
À partir du boîtier du filtre à air, suivez visuellement le gros tuyau qui part vers le moteur. C’est le conduit d’admission d’air. Le capteur se trouve quelque part le long de ce trajet.
Étape 3 : Cherchez les connecteurs électriques
Le capteur IAT possède toujours un connecteur électrique. Cherchez un petit connecteur à 2 ou 3 fils attaché au conduit d’air ou au débitmètre. Les couleurs de fils varient, mais on trouve souvent du noir, du rouge ou du jaune.
Étape 4 : Identifiez la forme caractéristique

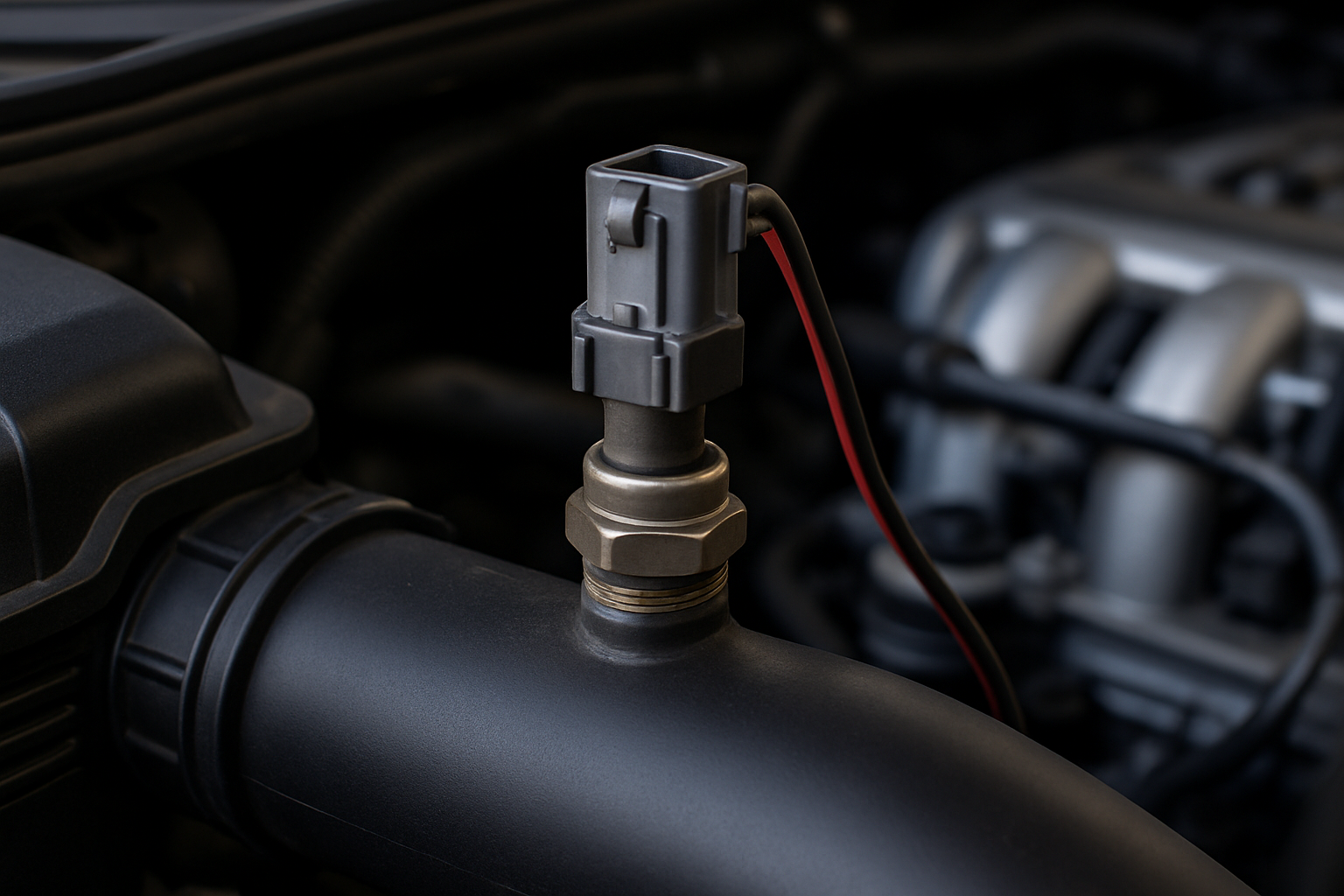

Le capteur ressemble généralement à une petite vis avec un connecteur électrique, ou à un petit cylindre qui dépasse du conduit. Sa taille varie de 2 à 5 centimètres de longueur.
Signes d’un capteur IAT défaillant
Un capteur de température d’air d’admission défectueux provoque des symptômes caractéristiques que vous pouvez identifier facilement :
- Le voyant moteur s’allume sur le tableau de bord
- Une consommation de carburant anormalement élevée
- Des démarrages difficiles, surtout par temps froid
- Un ralenti irrégulier ou des vibrations inhabituelles
- Une perte de puissance notable à l’accélération
- Des ratés d’allumage intermittents
- Une fumée noire à l’échappement (mélange trop riche)
Ces problèmes surviennent parce que l’ordinateur de bord reçoit des informations erronées. Il peut alors injecter trop ou pas assez de carburant, créant un déséquilibre dans le fonctionnement du moteur.
Comment tester votre capteur IAT ?
Avant de remplacer un capteur qui pourrait être fonctionnel, un test simple permet de vérifier son état. Vous aurez besoin d’un multimètre basique, disponible pour quelques euros dans n’importe quel magasin de bricolage.
Test de résistance à froid et à chaud
Le capteur IAT fonctionne selon le principe de la thermistance. Sa résistance électrique change avec la température. Voici les valeurs approximatives que vous devriez obtenir :
| Température | Résistance attendue |
|---|---|
| 0°C | 5 000 – 7 000 ohms |
| 20°C | 2 000 – 3 000 ohms |
| 40°C | 900 – 1 300 ohms |
| 80°C | 300 – 400 ohms |
Pour effectuer le test, débranchez le connecteur électrique du capteur. Réglez votre multimètre sur la fonction ohmmètre et mesurez la résistance entre les deux bornes du capteur. Comparez avec les valeurs du tableau selon la température ambiante.
Lecture des codes d’erreur
Si votre voyant moteur est allumé, un diagnostic électronique révélera les codes d’erreur spécifiques. Les codes courants liés au capteur IAT incluent :
- P0110 : Circuit du capteur de température d’air d’admission défaillant
- P0111 : Plage/performance du circuit du capteur IAT
- P0112 : Circuit du capteur IAT – tension basse
- P0113 : Circuit du capteur IAT – tension haute
Premiers pas pour remplacer le capteur
Si votre diagnostic confirme qu’un remplacement est nécessaire, l’opération reste relativement simple sur la plupart des véhicules. Même un débutant peut y arriver avec les bons outils et un peu de patience.
Outils nécessaires
Pour cette intervention, vous aurez besoin de :
- Une clé ou douille adaptée (généralement 10 ou 13 mm)
- Un tournevis plat pour déclipser le connecteur
- Un chiffon propre
- Éventuellement un joint neuf selon le modèle
Procédure de base
Voici les étapes générales, qui peuvent varier légèrement selon votre véhicule :
- Coupez le contact et retirez la clé
- Localisez le capteur en suivant les étapes décrites précédemment
- Débranchez le connecteur électrique en appuyant sur le clip de verrouillage
- Dévissez le capteur dans le sens inverse des aiguilles d’une montre
- Nettoyez l’emplacement avec un chiffon propre
- Vissez le nouveau capteur à la main d’abord, puis serrez modérément
- Rebranchez le connecteur jusqu’au clic
- Démarrez et vérifiez que le voyant moteur s’éteint
Astuce d’expert en diagnostic automobile : Ne serrez jamais trop fort un capteur IAT ! Ces composants sont fragiles et un couple de serrage excessif peut fissurer le plastique ou endommager le filetage. Serrez à la main jusqu’à la butée, puis donnez un quart de tour supplémentaire maximum avec l’outil. J’ai vu des dizaines de collecteurs d’admission fissurés à cause d’un serrage brutal. La plupart des constructeurs recommandent 8 à 12 Nm seulement.
Erreurs courantes à éviter absolument
Même une opération aussi simple que le remplacement d’un capteur IAT peut mal tourner si vous commettez certaines erreurs classiques :
Confondre le capteur IAT avec d’autres capteurs
Le compartiment moteur contient de nombreux capteurs similaires. Ne confondez pas le capteur IAT avec le capteur de température de liquide de refroidissement, qui se trouve sur le circuit de refroidissement. Les deux mesurent une température, mais à des endroits très différents.
Travailler moteur chaud
Même si le capteur IAT lui-même ne chauffe pas énormément, les composants environnants peuvent être brûlants. Attendez toujours que le moteur refroidisse complètement avant toute intervention.
Acheter le mauvais capteur
Les capteurs IAT varient d’un modèle à l’autre, même au sein d’une même marque. Vérifiez toujours la compatibilité avec votre véhicule en utilisant le numéro de châssis (VIN). Une pièce inadaptée ne s’installera pas correctement ou donnera des lectures faussées.
Négliger le nettoyage du conduit d’admission
Profitez du démontage pour inspecter et nettoyer le conduit d’admission. L’accumulation d’huile et de saletés peut affecter les lectures du capteur. Un simple nettoyant pour admission et un chiffon suffisent.
Oublier de réinitialiser les codes d’erreur
Après le remplacement, certains véhicules nécessitent une réinitialisation manuelle des codes d’erreur avec un outil de diagnostic. Si vous ne le faites pas, le voyant moteur peut rester allumé même si le problème est résolu.
Entretien préventif et longévité du capteur
Un capteur IAT de qualité peut durer toute la vie du véhicule s’il est bien entretenu. Voici comment maximiser sa durée de vie :
Maintenez le filtre à air propre
Un filtre à air encrassé force l’air à passer difficilement, créant des turbulences qui peuvent déstabiliser les lectures du capteur. Changez-le selon les recommandations du constructeur, généralement tous les 15 000 à 30 000 km.
Évitez les produits de nettoyage agressifs
Si vous nettoyez le compartiment moteur, protégez les composants électroniques. L’eau sous pression peut endommager le capteur ou ses connexions électriques.
Vérifiez régulièrement les connexions
L’oxydation des connecteurs électriques peut causer des lectures erratiques. Une fois par an, vérifiez que le connecteur est propre et bien encliqueté. Un spray contact électrique peut prévenir la corrosion.
Différences entre capteur IAT et capteur MAF
Beaucoup de conducteurs confondent le capteur IAT avec le capteur MAF (Mass Air Flow). Bien qu’ils travaillent ensemble, ils mesurent des choses différentes :
| Caractéristique | Capteur IAT | Capteur MAF |
|---|---|---|
| Mesure | Température de l’air | Débit massique de l’air |
| Technologie | Thermistance | Fil chaud ou film chaud |
| Prix moyen | 15-50 € | 80-300 € |
| Emplacement | Conduit d’air ou collecteur | Entre filtre et papillon |
| Difficulté remplacement | Facile | Facile à moyenne |
Sur de nombreux véhicules modernes, le capteur IAT est intégré dans le boîtier du débitmètre MAF. Dans ce cas, si l’un tombe en panne, vous devez généralement remplacer l’ensemble complet, ce qui augmente le coût de la réparation.
Ressources complémentaires pour aller plus loin
Pour approfondir vos connaissances sur le système d’admission de votre véhicule, plusieurs ressources peuvent vous être utiles :
- Le manuel technique de votre véhicule : il contient les spécifications exactes et les procédures recommandées
- Les forums spécialisés par marque : d’autres propriétaires ont souvent rencontré les mêmes problèmes
- Les tutoriels vidéo spécifiques à votre modèle : voir l’opération en action facilite grandement la compréhension
- Les schémas électriques : indispensables pour un diagnostic précis des problèmes électriques
N’hésitez pas à investir dans un outil de diagnostic OBD2 basique. Pour moins de 30 euros, vous pouvez lire et effacer les codes d’erreur vous-même, économisant ainsi des visites chez le garagiste pour de simples vérifications.
Compatibilité avec les modifications moteur
Si vous avez modifié le système d’admission de votre véhicule (filtre à air sport, admission d’air froid, etc.), le capteur IAT devient encore plus crucial. Ces modifications changent le flux et la température de l’air entrant, et un capteur fonctionnel permet à l’ECU d’adapter correctement ses paramètres.
Certains kits d’admission haute performance incluent un nouvel emplacement pour le capteur IAT. Assurez-vous toujours de le repositionner correctement pour obtenir des mesures fiables et éviter un fonctionnement en mode dégradé.
Questions fréquentes
Peut-on rouler avec un capteur IAT défectueux ?
Oui, votre véhicule fonctionnera, mais l’ECU utilisera des valeurs par défaut. Vous constaterez une surconsommation, une perte de puissance et des émissions polluantes accrues. Le remplacement rapide est recommandé pour éviter l’usure prématurée du moteur et des bougies.
Combien coûte un capteur de température d’air d’admission ?
Un capteur IAT seul coûte entre 15 et 50 euros pour la plupart des véhicules. Si intégré au débitmètre, comptez 80 à 300 euros. La main-d’œuvre représente 30 à 60 euros chez un professionnel, mais l’installation DIY est simple et gratuite.
À quelle fréquence faut-il remplacer le capteur IAT ?
Il n’y a pas d’intervalle de remplacement préventif. Le capteur IAT se change uniquement en cas de défaillance, signalée par un code d’erreur ou des symptômes moteur. Un capteur de qualité peut durer 200 000 km ou plus sans problème.
Le capteur IAT influence-t-il la consommation de carburant ?
Absolument. Un capteur défaillant envoie des données erronées, provoquant un enrichissement ou un appauvrissement du mélange. Une surconsommation de 10 à 20% est fréquente avec un capteur IAT qui donne des lectures incorrectes, affectant directement votre budget carburant.
Puis-je nettoyer un capteur IAT au lieu de le remplacer ?
Si le problème vient d’un encrassement léger, un nettoyage au spray contact électrique peut fonctionner. Débranchez-le, vaporisez délicatement, laissez sécher complètement. Cependant, si le composant interne est défaillant, seul le remplacement résoudra le problème durablement.
Maintenant que vous savez localiser et comprendre le rôle du capteur de température d’air d’admission, vous êtes mieux équipé pour diagnostiquer et résoudre les problèmes liés à ce composant essentiel. Un simple contrôle visuel lors de vos entretiens réguliers peut prévenir bien des désagréments. Si vous constatez des symptômes ou si votre voyant moteur s’allume, n’attendez pas : vérifiez d’abord ce petit capteur avant d’envisager des réparations plus coûteuses. Pour tous vos besoins en pièces détachées, notre boutique propose des capteurs de qualité adaptés à votre véhicule, avec des conseils d’installation gratuits pour vous accompagner dans votre démarche d’entretien automobile.
