Réponse rapide : Sur une Peugeot 206 HDI, le relais de la pompe à carburant se situe généralement dans la boîte à fusibles principale du compartiment moteur, sous le capot, à proximité de la batterie. Il porte souvent la référence R03 ou R04 selon l’année du modèle. Ce petit boîtier carré contrôle l’alimentation électrique de la pompe à carburant et peut causer des problèmes de démarrage lorsqu’il est défectueux.
Vous avez remarqué que votre Peugeot 206 HDI refuse de démarrer le matin ou cale sans raison apparente ? Le problème vient peut-être du relais de la pompe à carburant. Ce composant électrique essentiel fait le lien entre votre clé de contact et la pompe qui envoie le carburant vers le moteur. Quand ce petit relais tombe en panne, votre voiture reste à l’arrêt même si tout le reste fonctionne parfaitement.
La pompe à carburant a besoin d’électricité pour fonctionner. C’est exactement le rôle du relais : il joue l’intermédiaire en activant ou désactivant le circuit électrique de la pompe. Sans ce relais, impossible d’alimenter correctement le moteur diesel de votre 206. Localiser ce composant est la première étape pour diagnostiquer bon nombre de problèmes de démarrage.
Qu’est-ce que le relais de pompe à carburant ?
Le relais de pompe à carburant est un interrupteur électromagnétique compact. Pensez à lui comme un gardien qui ouvre ou ferme la porte de l’électricité vers la pompe. Quand vous tournez la clé de contact, ce relais reçoit un signal faible et déclenche en retour un courant plus fort vers la pompe à carburant.
Sur la Peugeot 206 HDI, ce relais mesure environ 3 cm sur 2 cm. Il possède quatre ou cinq broches qui se branchent directement dans la boîte à fusibles. Sa conception robuste lui permet normalement de durer plusieurs années, mais l’usure, l’humidité ou les surtensions peuvent le faire défaillir.
Ce composant protège également le circuit électrique. Si la pompe tire trop de courant, le relais se coupe automatiquement pour éviter d’endommager le câblage. C’est un système de sécurité intelligent qui préserve l’ensemble du circuit d’alimentation en carburant.
Pourquoi est-ce important de connaître son emplacement ?
Connaître l’emplacement exact du relais vous fait économiser du temps et de l’argent. Quand votre 206 refuse de démarrer, vous pouvez vérifier rapidement ce composant avant d’appeler un dépanneur. Un simple test du relais peut vous éviter une facture salée au garage.
Les symptômes d’un relais défectueux ressemblent souvent à ceux d’une pompe à carburant morte. Identifier le relais permet de diagnostiquer correctement la panne. Remplacer un relais coûte entre 10 et 30 euros, alors qu’une pompe peut dépasser les 200 euros.
Pour les bricoleurs du dimanche, accéder au relais ne demande aucun outil spécial. Vous n’avez pas besoin de lever la voiture ou de démonter des pièces complexes. Cette accessibilité fait du diagnostic une opération simple et rapide.
Localisation précise sur la Peugeot 206 HDI

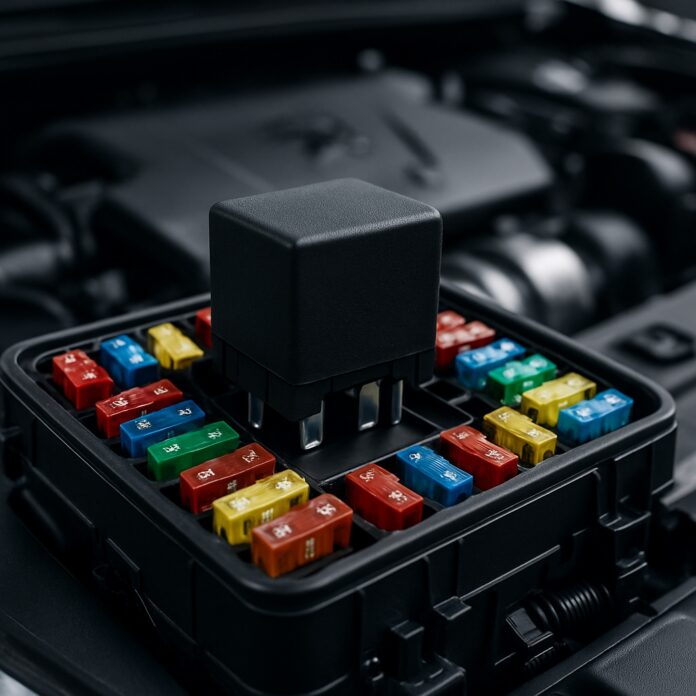

Pour trouver le relais de pompe à carburant sur votre Peugeot 206 HDI, ouvrez d’abord le capot et regardez du côté gauche du compartiment moteur, près de la batterie. Vous verrez une boîte noire rectangulaire fixée sur la paroi ou sur le passage de roue.
Cette boîte à fusibles et relais comporte un couvercle amovible. Sur l’intérieur du couvercle, Peugeot a imprimé un schéma qui montre l’emplacement de chaque fusible et relais. Cherchez les références R03 ou R04 avec le pictogramme d’une pompe.

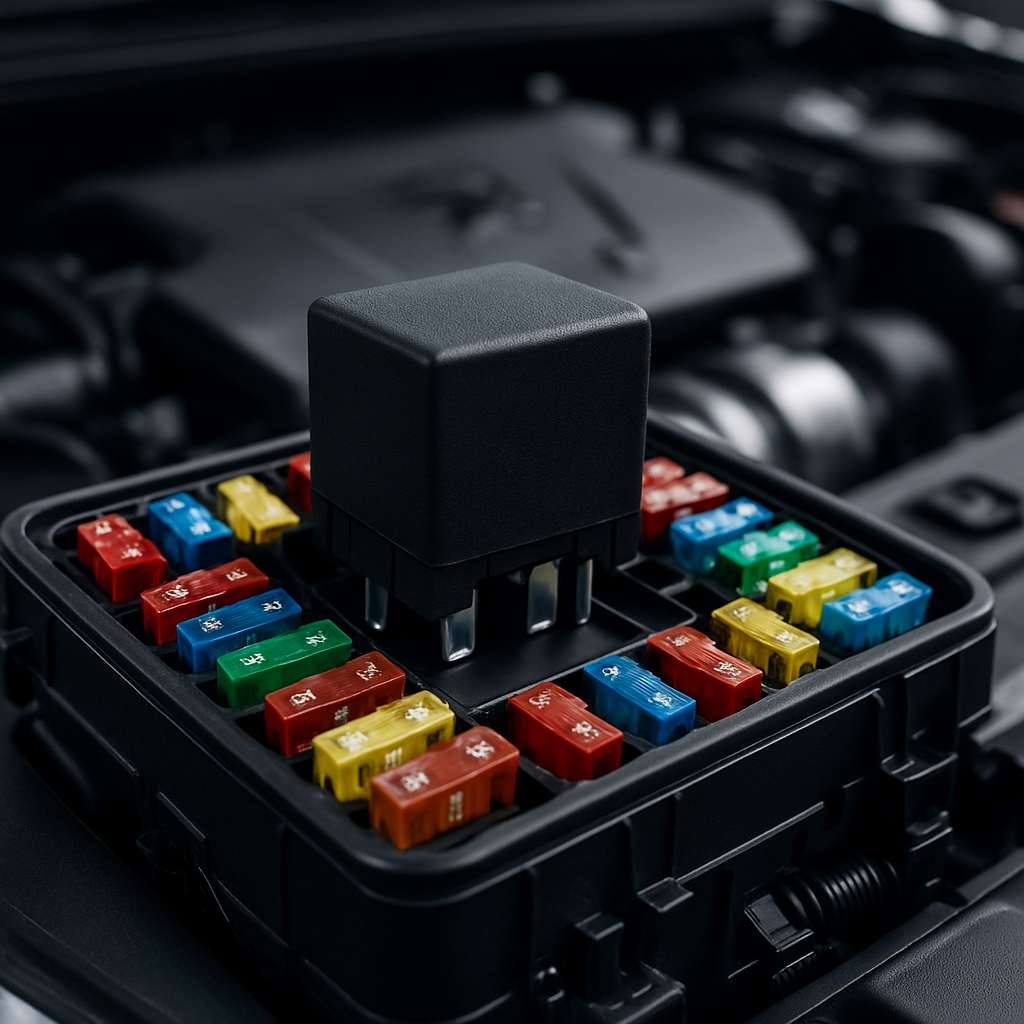

Le relais lui-même se présente comme un petit cube noir ou gris, facilement identifiable parmi les fusibles plats colorés. Il suffit de le tirer verticalement pour le retirer de son logement. Les broches métalliques en dessous s’enfoncent dans des connecteurs à ressort.
Tableau des emplacements selon l’année
| Année du modèle | Position du relais | Référence | Couleur |
|---|---|---|---|
| 1999-2002 | Boîte fusibles moteur, rangée supérieure | R03 | Noir |
| 2003-2006 | Boîte fusibles moteur, rangée centrale | R04 | Gris |
| 2007-2010 | Boîte fusibles moteur, rangée inférieure | R04 | Noir |
Variantes selon les versions
Certaines versions de la 206 HDI possèdent une deuxième boîte à fusibles située dans l’habitacle, sous la planche de bord côté conducteur. Cette boîte contient rarement le relais de pompe à carburant, mais il est bon de le vérifier si vous ne le trouvez pas sous le capot.
Les modèles équipés de systèmes électriques plus élaborés peuvent avoir des relais supplémentaires. Ne confondez pas le relais de pompe avec celui du ventilateur de radiateur ou de la climatisation, qui occupent des positions voisines.
Comment identifier un relais défectueux
Un relais qui commence à faiblir produit des symptômes caractéristiques. Le plus fréquent est le refus de démarrer après une nuit de repos. Vous tournez la clé, le moteur fait un demi-tour puis plus rien. Après plusieurs tentatives, la voiture démarre finalement.
Un autre signe révélateur est le bruit de la pompe à carburant. Normalement, quand vous mettez le contact (sans démarrer), vous entendez un léger bourdonnement pendant deux secondes à l’arrière de la voiture. C’est la pompe qui se met en pression. Si ce bruit disparaît, le relais ne fait probablement plus son travail.
Symptômes courants
- Démarrages difficiles, surtout à froid
- Coupures du moteur en roulant
- Absence de bruit de pompe au contact
- Voyant moteur allumé sans code erreur clair
- Démarrages aléatoires, parfois oui, parfois non
Tests simples à réaliser
Pour tester le relais sans équipement spécial, vous pouvez simplement l’échanger avec un autre relais identique de la boîte à fusibles. Si le problème disparaît, vous avez trouvé le coupable. Cette méthode fonctionne car plusieurs relais de même format sont interchangeables.
Une autre technique consiste à tapoter légèrement le relais avec un tournevis pendant qu’un ami tourne la clé de contact. Si la voiture démarre soudainement, cela confirme que les contacts internes du relais sont encrassés ou oxydés.
Conseil de mécanicien professionnel : Avant de condamner le relais, vérifiez toujours l’état du bouchon de réservoir. Un bouchon défectueux crée une dépression qui empêche la pompe de fonctionner correctement, simulant parfaitement une panne de relais. J’ai vu trop de clients remplacer leur relais pour rien à cause de cette confusion.
Étapes pour remplacer le relais
Remplacer le relais de pompe à carburant sur une Peugeot 206 HDI ne demande aucune compétence mécanique particulière. C’est une opération que tout propriétaire peut réaliser en quelques minutes.
Préparation nécessaire
Avant de commencer, assurez-vous que le moteur est froid et que le contact est coupé. Retirez la clé du contact pour éviter tout risque de court-circuit. Gardez le manuel du propriétaire à portée de main pour confirmer la position exacte du relais.
Vous aurez besoin de :
- Un relais neuf (vérifiez la référence exacte)
- Un chiffon propre
- Éventuellement une lampe torche
- Un appareil photo pour documenter la position initiale
Procédure de remplacement
- Ouvrez le capot et localisez la boîte à fusibles
- Retirez le couvercle de la boîte à fusibles
- Identifiez le relais grâce au schéma sur le couvercle
- Saisissez fermement le relais et tirez-le verticalement vers le haut
- Inspectez les broches du relais et le connecteur pour détecter des traces de corrosion
- Nettoyez le logement si nécessaire avec un chiffon sec
- Insérez le nouveau relais en appuyant fermement jusqu’au clic
- Remettez le couvercle de la boîte à fusibles
- Tournez la clé au contact et écoutez le bruit de la pompe
- Démarrez le moteur pour confirmer la réparation
Tableau de correspondance des relais
| Référence Peugeot | Équivalent universel | Ampérage | Prix moyen |
|---|---|---|---|
| 6555.Z3 | Relais 12V 20A 4 broches | 20A | 12-18€ |
| 6555.FE | Relais 12V 30A 5 broches | 30A | 15-25€ |
| 9625284480 | Relais 12V 25A 4 broches | 25A | 10-20€ |
Démarrage : vérifications préalables
Avant de vous lancer dans le remplacement du relais, effectuez quelques vérifications de base. Ces contrôles rapides peuvent vous éviter un achat inutile et identifier d’autres problèmes cachés.
Commencez par vérifier l’état de votre batterie. Une batterie faible peut donner des symptômes identiques à un relais défaillant. Mesurez la tension avec un multimètre : elle doit afficher au moins 12,4 volts moteur éteint.
Inspectez ensuite les capteurs liés au système d’injection. Sur le HDI, plusieurs capteurs interagissent avec la pompe à carburant. Un capteur de pression de rampe défectueux peut couper l’alimentation de la pompe.
Liste de contrôle avant diagnostic
- Tension de la batterie supérieure à 12,4V
- Fusibles de la pompe à carburant intacts
- Absence de corrosion sur les bornes de batterie
- Bruit de la pompe audible au contact
- Absence de fuite de carburant sous le véhicule
- Voyants du tableau de bord fonctionnels
Erreurs fréquentes à éviter
Beaucoup de propriétaires commettent des erreurs qui aggravent le problème ou conduisent à un mauvais diagnostic. Apprendre de ces erreurs courantes vous fait gagner du temps et de l’argent.
Confusion entre relais et fusibles
L’erreur la plus fréquente consiste à confondre le relais avec le fusible de la pompe. Le fusible est une lame plate colorée qui fond en cas de surcharge. Le relais est un boîtier cubique avec des broches. Remplacer le fusible alors que c’est le relais qui est mort ne résoudra rien.
Certains pensent aussi qu’un fusible intact garantit un relais fonctionnel. C’est faux. Le relais peut mourir même si le fusible est parfait, car ce sont deux composants avec des fonctions différentes.
Achat du mauvais relais
Les boîtes à fusibles Peugeot contiennent plusieurs relais qui se ressemblent. Acheter un relais de ventilateur de radiateur au lieu d’un relais de pompe est une erreur courante. Notez toujours la référence exacte avant de commander.
Certains relais génériques vendus comme « universels » ne fonctionnent pas correctement sur la 206 HDI. Le câblage interne diffère légèrement, ce qui peut causer des dysfonctionnements intermittents. Privilégiez les pièces d’origine ou des équivalents de qualité.
Astuce d’expert en diagnostic électrique : Ne négligez jamais l’état du connecteur où s’enfiche le relais. J’ai rencontré des dizaines de cas où le relais était parfait mais les contacts du connecteur étaient oxydés. Un simple nettoyage avec une bombe de contact électrique résout le problème en deux minutes. Inspectez toujours le logement avant de condamner le relais.
Négligence des symptômes associés
Un relais de pompe qui lâche signale souvent d’autres problèmes électriques. Ne vous contentez pas de le remplacer sans chercher la cause. Une surtension répétée tue les relais prématurément. Vérifiez l’état de l’alternateur et du circuit de charge.
Ignorer les bruits anormaux de la pompe est également une erreur. Si la pompe fait un bruit de grincement ou de sifflement, elle tire probablement trop de courant et fatigue le relais. Dans ce cas, remplacer uniquement le relais ne fait que reporter le problème.
Ressources et accompagnement
Pour approfondir vos connaissances sur le système électrique de votre Peugeot 206 HDI, plusieurs ressources peuvent vous aider. Les forums spécialisés comme Peugeot206.fr regorgent de témoignages et de solutions éprouvées par d’autres propriétaires.
Les manuels de réparation Haynes ou Autodata fournissent des schémas électriques détaillés. Ces documents montrent exactement comment le circuit de la pompe à carburant est câblé, ce qui facilite grandement le diagnostic des pannes complexes.
Outils de diagnostic utiles
| Outil | Utilité | Prix approximatif |
|---|---|---|
| Multimètre | Mesure tensions et continuités | 15-50€ |
| Testeur de relais | Vérifie le fonctionnement du relais | 20-40€ |
| Valise diagnostic OBD | Lit les codes erreur du calculateur | 30-200€ |
| Bombe contact électrique | Nettoie les connecteurs oxydés | 8-15€ |
Quand faire appel à un professionnel
Si après le remplacement du relais votre 206 HDI refuse toujours de démarrer, consultez un professionnel. Le problème peut venir du calculateur d’injection, du faisceau électrique ou de la pompe elle-même. Ces diagnostics nécessitent un équipement spécialisé.
Les garages Peugeot disposent de valises de diagnostic spécifiques qui détectent les pannes intermittentes. Ces outils professionnels enregistrent les anomalies en temps réel, même celles qui n’allument pas de voyant au tableau de bord.
Foire aux questions
Combien coûte un relais de pompe à carburant pour Peugeot 206 HDI ?
Le prix d’un relais de pompe à carburant varie entre 10 et 30 euros selon la marque et le fournisseur. Les pièces d’origine Peugeot coûtent généralement plus cher que les équivalents de marques alternatives comme Valeo ou Bosch.
Puis-je rouler avec un relais de pompe défectueux ?
Non, un relais complètement mort empêche le démarrage du moteur. Si le relais fonctionne par intermittence, vous risquez une panne en pleine circulation, ce qui peut être dangereux. Remplacez-le dès les premiers symptômes.
Le relais de pompe est-il identique sur tous les modèles 206 ?
Non, les versions essence et diesel utilisent parfois des relais différents. Même entre les années de production HDI, les références peuvent varier. Vérifiez toujours la compatibilité avec votre année et motorisation exacte avant d’acheter.
Comment savoir si c’est le relais ou la pompe qui est morte ?
Écoutez le bruit de la pompe au contact. Présent : le relais fonctionne, vérifiez la pompe. Absent : testez le relais en le permutant avec un identique. Un multimètre peut aussi vérifier si le relais laisse passer le courant.
Quelle est la durée de vie moyenne d’un relais de pompe ?
Un relais de qualité dure généralement entre 100 000 et 200 000 kilomètres. L’humidité, les vibrations et les surtensions électriques réduisent cette longévité. Les véhicules utilisés fréquemment sur courts trajets usent les relais plus rapidement.
Maintenant que vous savez localiser et diagnostiquer le relais de pompe à carburant de votre Peugeot 206 HDI, vous pouvez intervenir rapidement en cas de panne. Cette connaissance simple vous rend autonome face aux petits problèmes électriques et vous évite des frais de dépannage inutiles. La prochaine fois que votre voiture refuse de démarrer, commencez par vérifier ce petit composant avant de paniquer. Pour trouver le bon relais ou tout autre composant de votre système d’alimentation, consultez notre gamme complète de pièces détachées adaptées à votre véhicule.
