Sur une BMW 320d E46, le capteur de position du vilebrequin (CPS) se situe généralement sur le côté gauche du bloc moteur, près du volant moteur, à l’arrière de la zone moteur. Ce petit composant électronique se fixe directement sur le bloc cylindres et pointe vers la couronne dentée du vilebrequin. Son emplacement peut varier légèrement selon l’année de fabrication, mais il reste toujours proche du vilebrequin pour détecter sa position avec précision.
Résumé rapide : Le capteur de position du vilebrequin sur une BMW 320d E46 se trouve sur le côté gauche du bloc moteur, près du volant moteur, fixé directement sur le carter. Il surveille la rotation du vilebrequin via une roue dentée pour synchroniser l’injection et l’allumage du moteur diesel.
Qu’est-ce que le capteur de position du vilebrequin ?
Le capteur de position du vilebrequin est un composant électronique essentiel pour le fonctionnement de votre moteur. Il agit comme l’œil du calculateur moteur, surveillant en permanence la rotation et la position exacte du vilebrequin. Ce petit capteur magnétique détecte le passage des dents d’une roue dentée fixée sur le vilebrequin.
Sans ce capteur, votre BMW ne pourrait tout simplement pas démarrer. Il transmet des informations cruciales au calculateur moteur (ECU) concernant la vitesse de rotation et la position précise des pistons. Ces données permettent au système de gestion moteur de déterminer le moment exact pour injecter le carburant et déclencher l’allumage.
Sur un moteur diesel comme celui de la 320d E46, le CPS joue un rôle particulièrement important dans le contrôle de l’injection directe. Il travaille en coordination avec d’autres capteurs pour assurer une combustion optimale et réduire les émissions polluantes.
Pourquoi l’emplacement du capteur est-il important ?
Connaître l’emplacement exact du capteur de position du vilebrequin présente plusieurs avantages pratiques pour tout propriétaire de BMW 320d E46. Premièrement, cela vous permet de diagnostiquer rapidement les problèmes moteur. Si votre véhicule refuse de démarrer ou présente des ratés, vous pouvez vérifier visuellement l’état du capteur et de ses connexions.
Deuxièmement, cette connaissance peut vous faire économiser du temps et de l’argent. Au lieu d’emmener votre voiture au garage pour un simple diagnostic, vous pouvez effectuer une inspection préliminaire vous-même. Un capteur défectueux peut causer des symptômes similaires à des problèmes beaucoup plus coûteux.
Voici les principaux avantages de localiser ce capteur :
- Diagnostic rapide : Identification immédiate des problèmes de démarrage
- Économie financière : Vérification personnelle avant de consulter un mécanicien
- Maintenance préventive : Inspection régulière pour éviter les pannes
- Remplacement facilité : Préparation adéquate des outils nécessaires
- Compréhension du système : Meilleure connaissance de votre véhicule
Conseil d’expert : « Après 15 ans d’expérience sur les BMW diesel, j’ai constaté que 30% des pannes de démarrage sur les E46 sont liées au capteur de vilebrequin. Vérifiez toujours son connecteur en premier – l’humidité et l’huile y pénètrent souvent à cause de sa position basse sur le moteur. Un simple nettoyage du connecteur résout parfois le problème sans remplacement. » – Marc Dubois, mécanicien spécialisé BMW
Localisation précise sur la BMW 320d E46
Pour accéder au capteur de position du vilebrequin sur votre BMW 320d E46, vous devrez travailler depuis le dessous du véhicule ou depuis le compartiment moteur selon votre approche. Le capteur se trouve spécifiquement sur le côté gauche du bloc cylindres, à proximité de la jonction entre le moteur et la boîte de vitesses.
Le capteur est fixé par un boulon unique, généralement de 10 mm. Il mesure environ 5 centimètres de longueur et possède un connecteur électrique à 2 ou 3 broches selon la version du moteur. Le composant est orienté vers la couronne dentée du volant moteur, maintenant un entrefer précis de quelques millimètres.
| Caractéristique | Description |
|---|---|
| Position générale | Côté gauche du bloc moteur, partie basse |
| Proximité | Près du volant moteur et de la boîte de vitesses |
| Fixation | Un boulon de 10 mm |
| Longueur du capteur | Environ 50 mm |
| Connecteur | 2 ou 3 broches selon version moteur |
| Entrefer | 0,5 à 1,5 mm de la roue dentée |
L’accès peut s’avérer difficile sans lever le véhicule. La méthode la plus simple consiste à utiliser un cric et des chandelles pour travailler en toute sécurité sous la voiture. Vous devrez possiblement retirer un cache de protection sous-moteur pour atteindre le capteur confortablement.
Comment identifier le capteur visuellement

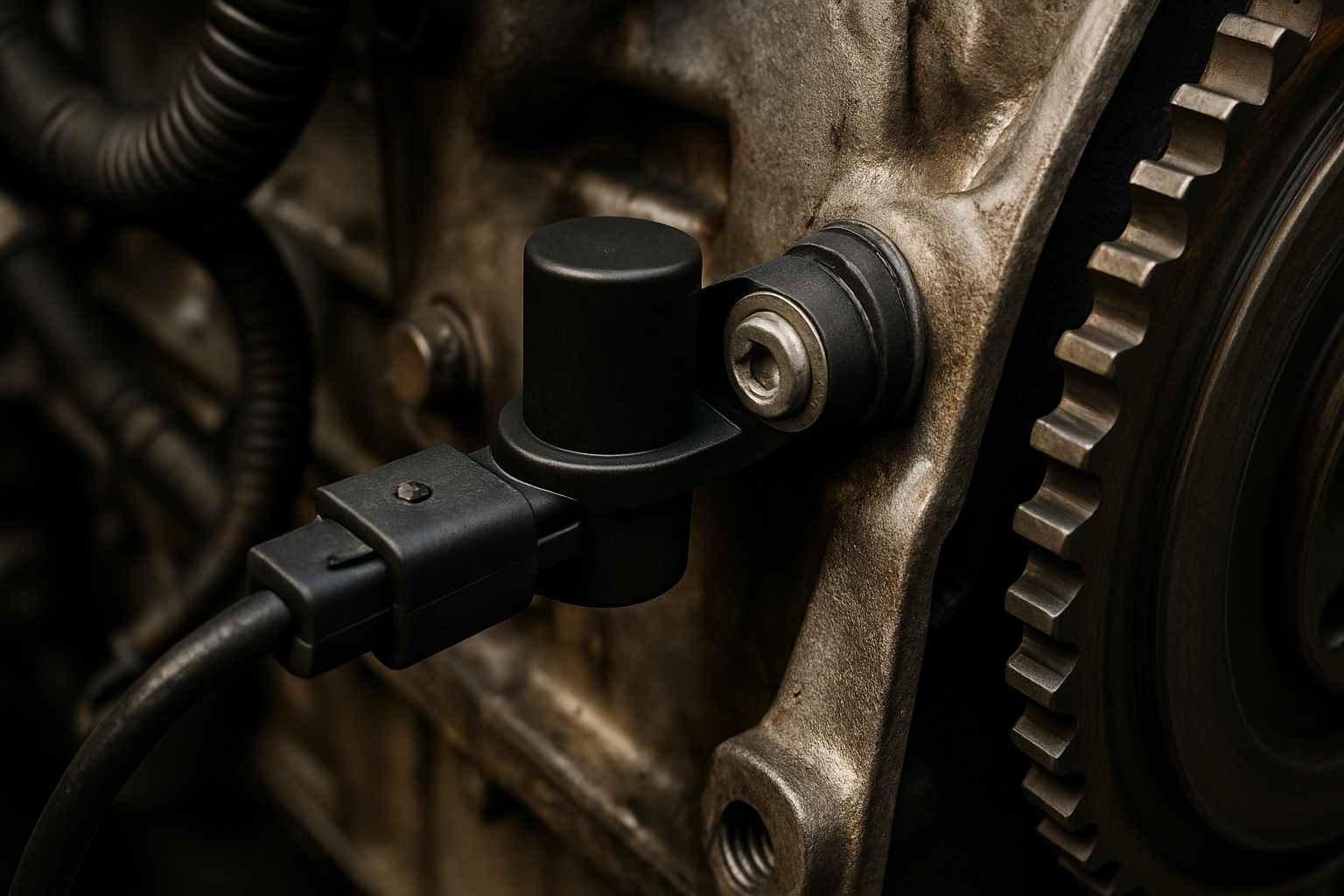

Le capteur de position du vilebrequin se distingue par son apparence caractéristique. Il ressemble à un petit cylindre noir ou gris foncé, généralement en plastique renforcé, avec un embout métallique qui contient la partie magnétique. Un câble électrique sort de son extrémité supérieure et se connecte au faisceau principal du moteur.
Pour le repérer facilement, cherchez ces signes distinctifs :
- Un petit composant cylindrique monté perpendiculairement au bloc moteur
- Une position basse, près du carter d’huile et du volant moteur
- Un connecteur électrique souvent protégé par un clip de sécurité
- Une orientation directe vers l’intérieur du bloc moteur
- Des traces éventuelles d’huile ou de saleté accumulée
Le capteur peut présenter des marques d’identification comme un code-barres ou un numéro de série gravé sur son corps. Ces informations sont utiles si vous devez commander une pièce de remplacement compatible avec votre moteur spécifique.
Outils nécessaires pour accéder au capteur
Avant de commencer votre intervention, préparez les outils appropriés. Un travail bien préparé est un travail à moitié fait. Voici la liste complète de ce dont vous aurez besoin pour accéder au capteur de position du vilebrequin sur votre BMW 320d E46.
| Outil | Utilisation |
|---|---|
| Cric hydraulique | Soulever le véhicule en toute sécurité |
| Chandelles (x2) | Sécuriser le véhicule levé |
| Clé à douille 10 mm | Retirer le boulon de fixation du capteur |
| Tournevis plat | Déconnecter le clip du connecteur électrique |
| Lampe torche LED | Éclairer la zone de travail |
| Gants de protection | Protéger vos mains de l’huile et de la saleté |
| Nettoyant contact électrique | Nettoyer le connecteur si nécessaire |
| Chiffon propre | Essuyer la zone de montage |
Si vous prévoyez de remplacer le capteur, ajoutez à cette liste un nouveau capteur compatible et éventuellement un joint torique si votre modèle en est équipé. Certains mécaniciens recommandent également d’avoir sous la main du dégrippant pour faciliter le retrait d’un capteur ancien qui pourrait être collé par l’accumulation d’huile et de saleté.
Premiers pas pour localiser le capteur
Commencez toujours par stationner votre BMW 320d E46 sur une surface plane et stable. Serrez le frein à main et placez la boîte de vitesses en première ou en position parking pour les transmissions automatiques. La sécurité doit être votre priorité absolue avant toute intervention mécanique.
Suivez ces étapes progressives pour localiser le capteur :
- Ouvrez le capot et repérez le côté gauche du moteur depuis votre position face au véhicule
- Levez le véhicule avec un cric hydraulique à un point de levage approprié
- Sécurisez avec des chandelles – ne travaillez jamais sous un véhicule soutenu uniquement par un cric
- Retirez la protection sous-moteur si présente, généralement fixée par plusieurs vis
- Positionnez votre lampe torche pour éclairer la partie arrière gauche du bloc moteur
- Localisez la jonction entre le moteur et la boîte de vitesses
- Cherchez le petit cylindre noir avec son câble électrique sur le côté gauche du bloc
Prenez votre temps pour vous familiariser avec l’environnement du moteur. La zone est souvent encombrée de tuyaux, de câbles et d’autres composants. Une bonne visibilité est essentielle pour identifier correctement le capteur parmi tous ces éléments.
Astuce de professionnel : « Pour faciliter l’accès au capteur de vilebrequin sur une E46, je recommande de braquer les roues à fond vers la droite avant de lever le véhicule. Cela dégage davantage l’espace de travail du côté gauche. Utilisez également un miroir télescopique pour inspecter le capteur sans vous contorsionner sous la voiture – c’est un gain de temps considérable. » – Sophie Martin, technicienne automobile certifiée
Erreurs courantes à éviter
Lors de la localisation et de l’intervention sur le capteur de position du vilebrequin, certaines erreurs peuvent compliquer votre travail ou endommager des composants. Connaître ces pièges vous permettra d’éviter des complications inutiles et des dépenses supplémentaires.
Confusion avec d’autres capteurs : La BMW 320d E46 possède plusieurs capteurs sur le bloc moteur. Le capteur de vitesse de transmission ou le capteur point mort haut peuvent être confondus avec le CPS. Vérifiez toujours la position exacte avant de déconnecter quoi que ce soit.
Travail sur véhicule instable : Ne vous fiez jamais uniquement à un cric. Un véhicule qui tombe peut causer des blessures graves ou mortelles. Utilisez toujours des chandelles appropriées et testez la stabilité avant de vous glisser dessous.
Forcer le retrait du connecteur : Les connecteurs électriques possèdent des clips de sécurité qui doivent être désengagés correctement. Tirer brutalement peut casser le clip ou endommager les broches du capteur ou du faisceau d’allumage.
Négliger l’entrefer : Si vous remplacez le capteur, l’entrefer entre la pointe du capteur et la roue dentée doit être respecté. Un entrefer incorrect empêchera le capteur de fonctionner correctement, même s’il est neuf.
Travailler moteur chaud : Attendez toujours que le moteur refroidisse complètement avant d’intervenir. L’huile chaude et les surfaces métalliques brûlantes peuvent causer des brûlures sérieuses.
Oublier de débrancher la batterie : Bien que pas strictement nécessaire pour inspecter le capteur, débrancher la borne négative de la batterie évite les courts-circuits accidentels lors de la manipulation des connecteurs électriques.
Voici un tableau récapitulatif des erreurs et de leurs conséquences :
| Erreur | Conséquence potentielle | Solution |
|---|---|---|
| Mauvais capteur identifié | Diagnostic incorrect, problème non résolu | Vérifier schémas techniques ou consulter manuel |
| Véhicule mal sécurisé | Risque de blessure grave | Toujours utiliser chandelles et surface plane |
| Connecteur forcé | Dommages au faisceau électrique | Localiser et presser le clip de déverrouillage |
| Entrefer incorrect | Capteur neuf non fonctionnel | Respecter spécifications constructeur (0,5-1,5mm) |
| Moteur chaud | Brûlures aux mains et avant-bras | Attendre refroidissement complet (1-2 heures) |
Symptômes d’un capteur défaillant
Reconnaître les signes d’un capteur de position du vilebrequin défectueux vous aidera à diagnostiquer rapidement le problème. Ces symptômes peuvent apparaître progressivement ou soudainement, selon la nature de la panne.
Le symptôme le plus fréquent est l’impossibilité de démarrer le moteur. Le démarreur tourne normalement, mais le moteur ne s’allume pas. Cela se produit parce que le calculateur ne reçoit pas les informations nécessaires sur la position du vilebrequin pour synchroniser l’injection de carburant.
D’autres signes incluent :
- Ratés moteur intermittents : Le moteur cale ou hésite pendant la conduite
- Témoin moteur allumé : Le voyant de gestion moteur s’illumine sur le tableau de bord
- Difficultés de démarrage : Le moteur met plus de temps que d’habitude à démarrer
- Calage au ralenti : Le moteur s’arrête lorsque vous relâchez l’accélérateur
- Perte de puissance : Réduction notable des performances lors de l’accélération
- Consommation accrue : Augmentation inexpliquée de la consommation de carburant
Un diagnostic par valise électronique révélera généralement des codes défaut spécifiques comme P0335 (dysfonctionnement du circuit du capteur de position du vilebrequin) ou P0336 (plage/performance du circuit du capteur de position du vilebrequin). Ces codes confirment le problème et justifient une vérification ou un remplacement du capteur.
Vérification et diagnostic du capteur
Une fois le capteur localisé, vous pouvez effectuer quelques vérifications simples avant de conclure à son remplacement. Commencez par inspecter visuellement le connecteur électrique. Recherchez des traces de corrosion, d’humidité ou d’huile à l’intérieur. Ces contaminants peuvent perturber le signal électrique sans que le capteur lui-même soit défectueux.
Nettoyez délicatement le connecteur avec un nettoyant contact électrique et laissez sécher complètement. Vérifiez également que les broches du connecteur ne sont pas tordues ou endommagées. Un simple problème de connexion peut causer les mêmes symptômes qu’un capteur défaillant.
Pour tester le capteur électriquement, vous aurez besoin d’un multimètre. La résistance du capteur doit généralement se situer entre 200 et 1000 ohms, selon les spécifications BMW. Consultez le manuel technique de votre véhicule pour la valeur exacte. Une résistance infinie indique un circuit ouvert, tandis qu’une résistance nulle signale un court-circuit.
Examinez également l’état physique du capteur. Des fissures dans le boîtier, des traces de chocs ou une pointe magnétique endommagée nécessitent un remplacement immédiat. Vérifiez que le capteur n’est pas couvert d’une épaisse couche de limaille métallique attirée par son aimant – cela peut affecter sa précision.
Remplacement du capteur : aperçu du processus
Si vos vérifications confirment que le capteur doit être remplacé, la procédure est relativement simple sur une BMW 320d E46. Avec les bons outils et un peu de patience, cette opération peut être réalisée en moins d’une heure, même pour un mécanicien amateur.
Voici les étapes principales du remplacement :
- Débranchez la batterie : Retirez la borne négative pour éviter tout problème électrique
- Accédez au capteur : Suivez les étapes de localisation décrites précédemment
- Déconnectez le connecteur électrique : Pressez le clip de sécurité et tirez doucement
- Retirez le boulon de fixation : Utilisez une clé à douille de 10 mm
- Extrayez délicatement le capteur : Il peut être légèrement coincé par l’huile séchée
- Nettoyez la zone de montage : Éliminez toute saleté ou résidu d’huile
- Installez le nouveau capteur : Insérez-le dans son logement jusqu’à ce qu’il soit bien en place
- Serrez le boulon : Couple de serrage recommandé : 10-12 Nm
- Reconnectez le connecteur : Assurez-vous qu’il clique en position
- Rebranchez la batterie : Remettez la borne négative
- Effacez les codes défaut : Utilisez une valise de diagnostic ou déconnectez la batterie 15 minutes
Choisissez toujours un capteur de qualité équivalente à l’origine. Les capteurs bas de gamme peuvent causer des problèmes de démarrage intermittents et une durée de vie réduite. Notre sélection de pièces détachées comprend des capteurs de position du vilebrequin de marques réputées, parfaitement compatibles avec votre BMW 320d E46.
Précautions lors de l’intervention
La sécurité doit primer sur la rapidité d’exécution. Travaillez toujours dans un environnement bien ventilé et bien éclairé. Si vous utilisez des produits chimiques comme des nettoyants ou des dégraissants, portez des lunettes de protection pour éviter les projections dans les yeux.
Ne forcez jamais sur un composant bloqué. Si le capteur résiste lors du retrait, appliquez un peu de dégrippant et attendez quelques minutes. Un capteur cassé dans son logement compliquera considérablement la réparation et pourra nécessiter l’intervention d’un professionnel.
Manipulez le nouveau capteur avec précaution. Évitez de toucher la pointe magnétique avec vos doigts gras – l’huile peut attirer des particules métalliques qui affecteront son fonctionnement. Gardez le capteur dans son emballage protecteur jusqu’au moment de l’installation.
Après l’installation, faites un test de démarrage avant de tout remonter. Si le moteur démarre normalement et tourne régulièrement, vous pouvez procéder à la remise en place des protections. Si le problème persiste, vérifiez à nouveau les connexions et l’entrefer.
Entretien préventif et durée de vie
Le capteur de position du vilebrequin est conçu pour durer longtemps, souvent plus de 150 000 kilomètres dans des conditions normales. Cependant, sa position basse sur le moteur l’expose à des conditions difficiles : chaleur intense, vibrations constantes, projections d’huile et accumulation de saleté.
Pour maximiser sa durée de vie, veillez à maintenir votre moteur propre. Lors des vidanges régulières, profitez-en pour inspecter visuellement le capteur et son connecteur. Un simple coup d’œil peut révéler des problèmes naissants comme un connecteur qui se desserre ou de l’huile qui suinte.
Assurez-vous également que votre moteur ne fuit pas d’huile dans cette zone. Une fuite au niveau du joint de carter d’huile ou d’autres joints peut noyer le capteur et ses connexions électriques, causant des pannes prématurées.
Facteurs influençant la durée de vie du capteur :
- Qualité du capteur installé (origine vs. aftermarket bas de gamme)
- Conditions de conduite (urbaine intensive vs. routière fluide)
- Exposition à l’humidité et aux projections d’eau
- Entretien général du moteur et propreté du compartiment
- Fuites d’huile non réparées contaminant le connecteur
Ressources et documentation technique
Pour approfondir vos connaissances sur le capteur de position du vilebrequin de votre BMW 320d E46, plusieurs ressources peuvent vous être utiles. Le manuel d’atelier officiel BMW fournit des schémas détaillés, des procédures de test et les spécifications exactes pour votre modèle spécifique.
Les forums spécialisés BMW constituent également une mine d’informations. Des propriétaires et mécaniciens partagent leurs expériences, astuces et solutions aux problèmes courants. Vous y trouverez souvent des photos détaillées de l’emplacement exact du capteur, prises sous différents angles.
Les vidéos tutorielles sur des plateformes comme YouTube peuvent vous montrer visuellement le processus de localisation et de remplacement. Cherchez des vidéos spécifiquement dédiées à la BMW E46 diesel pour une pertinence maximale.
Si vous envisagez de réaliser vous-même l’entretien régulier de votre BMW, investir dans un manuel technique Haynes ou un abonnement à une base de données technique en ligne comme ETKA ou Elsa peut s’avérer rentable à long terme.
Foire aux questions
Puis-je conduire avec un capteur de vilebrequin défectueux ?
Non, un capteur complètement défaillant empêchera le moteur de démarrer. Si le capteur fonctionne partiellement, le véhicule peut caler de façon imprévisible, créant une situation dangereuse sur la route. Un remplacement immédiat est nécessaire pour votre sécurité.
Combien coûte un capteur de position du vilebrequin pour BMW 320d E46 ?
Le prix varie entre 30 et 100 euros selon la marque. Les capteurs d’origine BMW sont plus chers mais garantissent une compatibilité parfaite. Les alternatives de qualité équivalente offrent un bon compromis. La main-d’œuvre en garage ajoute 50-100 euros supplémentaires.
Le remplacement du capteur nécessite-t-il une reprogrammation ?
Non, aucune programmation n’est requise. Le capteur est un composant passif qui transmet simplement un signal magnétique. Après installation, il suffit d’effacer les codes défaut avec une valise de diagnostic ou en débranchant la batterie quelques minutes.
Comment différencier le capteur de vilebrequin du capteur d’arbre à cames ?
Le capteur de vilebrequin est situé sur le bloc moteur près du volant, tandis que le capteur d’arbre à cames se trouve sur la culasse, près de la courroie de distribution. Leurs connecteurs et dimensions sont également différents.
Quelle est la durée de vie moyenne d’un capteur de vilebrequin ?
Un capteur de qualité dure généralement entre 150 000 et 250 000 kilomètres. Sa longévité dépend des conditions d’utilisation, de l’exposition à l’humidité et aux fuites d’huile. Un entretien régulier du moteur prolonge considérablement sa durée de vie.
Localiser et entretenir le capteur de position du vilebrequin sur votre BMW 320d E46 n’est pas aussi complexe qu’il y paraît. Avec les bonnes informations et un peu de méthode, vous pouvez diagnostiquer et même résoudre vous-même certains problèmes liés à ce composant crucial. N’oubliez pas que la prévention reste la meilleure stratégie : une inspection régulière lors de vos changements d’huile peut vous éviter bien des désagréments. Pour tous vos besoins en pièces de remplacement, notre catalogue en ligne vous propose des capteurs de qualité professionnelle, compatibles avec votre véhicule et garantis pour vous redonner la tranquillité d’esprit au volant de votre BMW.
