Les bougies de préchauffage sur un moteur diesel Ford FOC (Focus) se trouvent vissées dans la culasse, au sommet de chaque cylindre. Sur ce moteur quatre cylindres, vous trouverez généralement quatre bougies alignées sur le côté gauche du bloc moteur, accessibles depuis le compartiment moteur après avoir retiré le cache plastique du moteur. Ces composants chauffent les chambres de combustion pour faciliter le démarrage à froid.
Résumé rapide : Les bougies de préchauffage du moteur FOC sont situées dans la culasse, une par cylindre, généralement accessibles après démontage du cache moteur supérieur. Elles sont connectées par un rail électrique qui distribue l’alimentation.
Qu’est-ce qu’une bougie de préchauffage ?
Une bougie de préchauffage est un élément électrique qui ressemble à une longue tige métallique avec une résistance à son extrémité. Sa fonction principale consiste à chauffer l’air dans la chambre de combustion avant le démarrage du moteur diesel.
Contrairement aux moteurs essence qui utilisent des bougies d’allumage, les moteurs diesel comme le FOC ont besoin de ces bougies pour atteindre la température nécessaire à l’auto-inflammation du carburant. Sans elles, démarrer votre voiture par temps froid devient presque impossible.
Chaque bougie mesure environ 10 à 15 centimètres de long et se compose de trois parties :
- La tige filetée qui se visse dans la culasse
- Le corps principal avec la résistance chauffante
- La connexion électrique à son sommet
Pourquoi leur emplacement est-il important ?
Connaître l’emplacement exact des bougies de préchauffage sur votre moteur FOC vous permet d’effectuer plusieurs opérations de maintenance essentielles. Cela vous fait économiser du temps et de l’argent en évitant des visites inutiles au garage.
Un accès facile à ces composants facilite leur remplacement. Les bougies défectueuses causent des problèmes de démarrage à froid, une consommation excessive de carburant et des émissions polluantes accrues. Identifier leur position vous aide aussi à diagnostiquer rapidement les pannes.
Les avantages de localiser vos bougies incluent :
- Diagnostic rapide des problèmes de démarrage
- Remplacement préventif avant la saison froide
- Économies sur les frais de main-d’œuvre
- Meilleure compréhension du fonctionnement de votre moteur
Localisation précise sur le moteur FOC

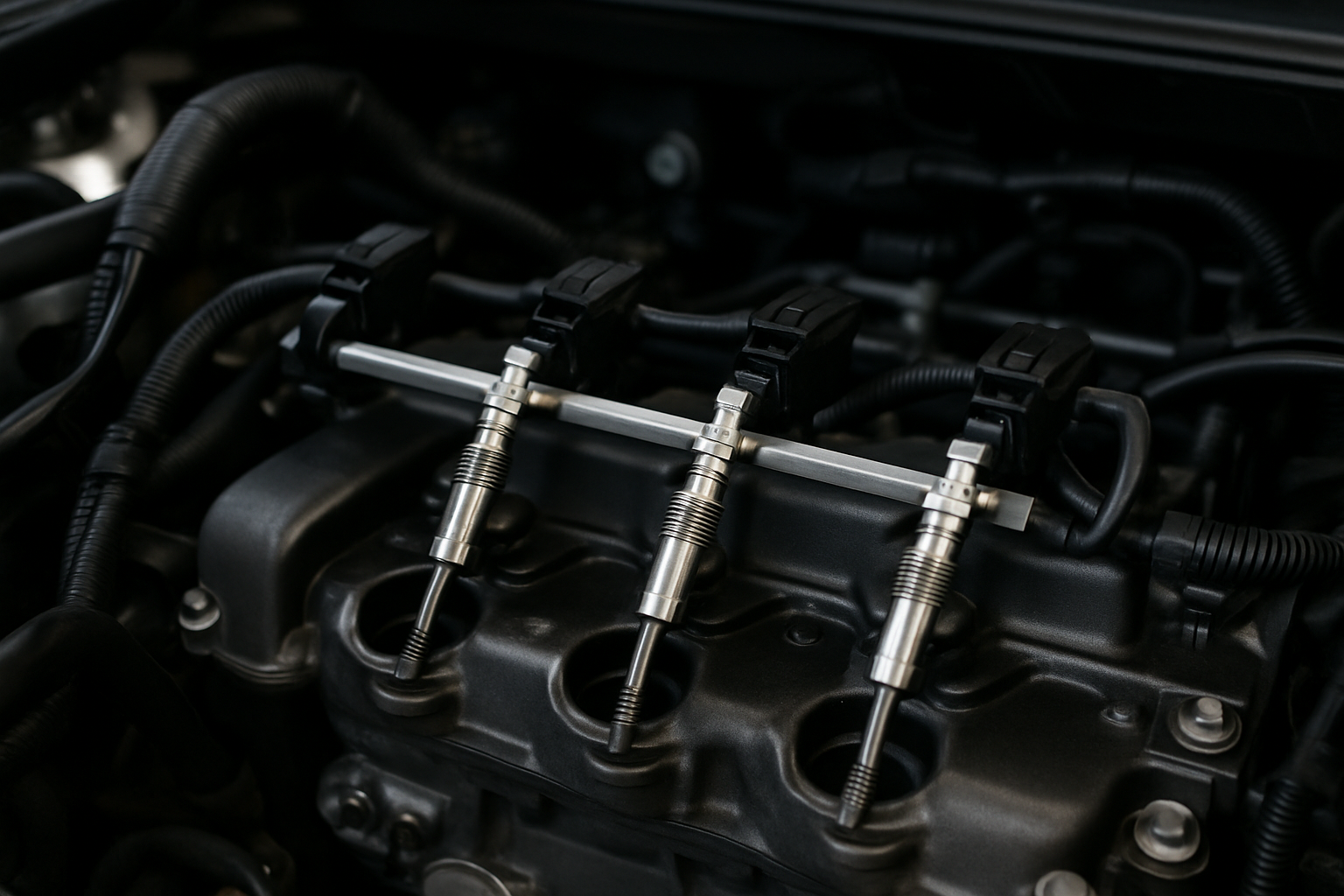

Sur le moteur diesel Ford Focus, les bougies de préchauffage sont positionnées verticalement dans la culasse. Elles se trouvent du côté conducteur, alignées parallèlement au moteur. Vous devrez ouvrir le capot et chercher une barre métallique qui les relie toutes ensemble.
Cette barre d’alimentation, appelée rail de préchauffage, distribue le courant électrique à chaque bougie simultanément. Elle constitue un excellent repère visuel pour les localiser rapidement.
| Cylindre | Position | Accessibilité |
|---|---|---|
| Cylindre 1 | Côté distribution | Moyenne |
| Cylindre 2 | Centre avant | Facile |
| Cylindre 3 | Centre arrière | Moyenne |
| Cylindre 4 | Côté volant moteur | Difficile |
Comment y accéder facilement
Accéder aux bougies de préchauffage sur un moteur FOC nécessite quelques étapes préparatoires. La bonne nouvelle est que cette opération ne demande pas d’outils spécialisés. Une clé à pipe et un tournevis suffisent généralement.
Commencez par retirer le cache moteur en plastique. Ce couvercle protecteur se retire facilement en tirant fermement vers le haut ou en dévissant quelques fixations. Sous ce cache, vous découvrirez le rail d’alimentation électrique qui traverse le haut du moteur.
Voici la procédure détaillée :
- Débranchez la batterie pour éviter tout court-circuit
- Retirez le cache moteur supérieur
- Localisez le rail d’alimentation métallique
- Déconnectez les câbles électriques du rail
- Dévissez les écrous qui fixent le rail
- Retirez le rail pour accéder aux bougies
Le temporisateur de préchauffage contrôle la durée de chauffe. Si vos bougies fonctionnent mais que le préchauffage ne s’active pas, vérifiez ce composant également.
Signes de bougies défectueuses
Plusieurs symptômes indiquent que vos bougies de préchauffage montrent des signes de faiblesse. Le plus évident reste la difficulté à démarrer le moteur, particulièrement lors des matinées froides. Le moteur tourne longuement avant de démarrer ou cale immédiatement après.
Un autre signe caractéristique est l’apparition de fumée blanche ou grise au démarrage. Cette fumée provient du carburant non brûlé qui s’échappe par l’échappement. Elle devrait disparaître une fois le moteur chaud. Si elle persiste, consultez un mécanicien.
Symptômes fréquents à surveiller :
- Démarrage difficile ou impossible à froid
- Témoin de préchauffage qui clignote au tableau de bord
- Fumée abondante au démarrage
- Ralenti instable pendant les premières minutes
- Consommation de carburant augmentée
- Perte de puissance moteur
Conseil d’expert : « Après 100 000 kilomètres, remplacez systématiquement toutes les bougies de préchauffage ensemble, même si une seule semble défectueuse. Les autres suivront rapidement. Cette approche préventive évite les interventions répétées et garantit un démarrage optimal. J’ai vu trop de clients revenir trois fois en quelques mois pour changer une bougie à la fois. » – Marc Dubois, mécanicien diesel avec 25 ans d’expérience
Outils nécessaires pour l’intervention
Remplacer les bougies de préchauffage sur un moteur FOC ne demande pas un équipement professionnel complet. Quelques outils basiques suffisent pour mener à bien cette opération. Assurez-vous de les rassembler avant de commencer.
Une clé dynamométrique s’avère utile pour serrer les nouvelles bougies au couple recommandé. Un serrage excessif risque de casser la bougie ou d’endommager le filetage de la culasse. Un serrage insuffisant provoque des fuites de compression.
| Outil | Utilité | Indispensable |
|---|---|---|
| Clé à pipe de 10 mm | Retirer les écrous du rail | Oui |
| Clé spéciale bougies | Dévisser les bougies | Oui |
| Clé dynamométrique | Serrage au couple précis | Recommandé |
| Dégrippant | Faciliter le dévissage | Oui |
| Brosse métallique | Nettoyer les filetages | Non |
Guide de remplacement étape par étape
Remplacer les bougies de préchauffage demande de la patience et de la précision. Cette opération prend généralement entre une et deux heures pour un débutant. Ne précipitez rien pour éviter de casser une bougie dans la culasse.
Avant de commencer, laissez le moteur refroidir complètement. Travailler sur un moteur chaud augmente le risque de brûlures et rend les bougies plus difficiles à dévisser. Attendez au moins deux heures après la dernière utilisation du véhicule.
Étapes détaillées du remplacement :
- Déconnectez la borne négative de la batterie
- Retirez le cache moteur et les éléments gênants
- Photographiez les connexions électriques avant démontage
- Débranchez le connecteur du rail de préchauffage
- Dévissez et retirez le rail d’alimentation
- Appliquez du dégrippant sur chaque bougie
- Attendez 15 minutes pour laisser agir le produit
- Dévissez délicatement chaque bougie une par une
- Nettoyez les puits et filetages avec une brosse
- Vérifiez l’état du joint de chaque bougie
- Vissez les nouvelles bougies à la main
- Serrez au couple recommandé (environ 15-20 Nm)
- Remontez le rail et reconnectez l’électricité
- Testez le système avant de remonter le cache
Erreurs courantes à éviter
La première erreur consiste à forcer lors du dévissage d’une bougie récalcitrante. Une bougie cassée dans la culasse nécessite une intervention spécialisée coûteuse. Si une bougie résiste, appliquez plus de dégrippant et attendez davantage.
Beaucoup de gens négligent de vérifier la résistance électrique des nouvelles bougies avant installation. Un composant défectueux peut arriver même neuf. Testez chaque bougie avec un multimètre pour confirmer une résistance entre 0,6 et 2 ohms.
Autres pièges fréquents :
- Oublier de débrancher la batterie avant l’intervention
- Mélanger l’ordre des connexions électriques
- Utiliser des bougies non adaptées au moteur FOC
- Serrer les bougies sans clé dynamométrique
- Ne pas nettoyer les puits avant installation
- Travailler sur un moteur encore chaud
- Réutiliser les joints toriques usagés
Le couvercle de culasse doit être retiré avec précaution pour éviter d’endommager son joint. Remplacez ce joint si vous constatez des fuites d’huile.
Astuce de professionnel : « Numérotez vos bougies avec du ruban adhésif lors du démontage. Cela vous aide à identifier quelle bougie provient de quel cylindre. Si une bougie montre des signes d’usure anormale, vous saurez quel cylindre vérifier pour d’autres problèmes potentiels comme un injecteur défaillant. » – Sophie Martin, technicienne automobile certifiée
Différences selon les versions du moteur FOC
Le moteur FOC existe en plusieurs variantes avec des cylindrées différentes. Les versions 1.6 TDCi et 1.8 TDCi partagent une conception similaire mais présentent quelques différences dans l’accessibilité des bougies.
Sur la version 1.6, les bougies sont généralement plus accessibles car le compartiment moteur offre davantage d’espace. La version 2.0 TDCi nécessite parfois le démontage de composants supplémentaires comme le conduit d’admission ou certaines durites.
| Motorisation | Nombre de bougies | Difficulté d’accès | Temps estimé |
|---|---|---|---|
| 1.6 TDCi | 4 | Facile | 1h00 |
| 1.8 TDCi | 4 | Moyenne | 1h30 |
| 2.0 TDCi | 4 | Difficile | 2h00 |
Vérification du système de préchauffage complet
Les bougies ne représentent qu’une partie du système de préchauffage. Le relais, le temporisateur et le câblage jouent également des rôles essentiels. Un problème de démarrage peut provenir de ces composants plutôt que des bougies elles-mêmes.
Pour tester le système, tournez la clé en position contact sans démarrer. Le témoin de préchauffage sur le tableau de bord doit s’allumer quelques secondes puis s’éteindre. Si ce voyant clignote ou reste allumé, un défaut existe quelque part dans le circuit.
Utilisez un multimètre pour tester :
- La tension d’alimentation au rail (12V)
- La résistance de chaque bougie individuellement
- La continuité du câblage électrique
- Le fonctionnement du relais de préchauffage
Si le problème persiste après remplacement des bougies, vérifiez le capteur de température moteur. Un capteur défectueux envoie des informations erronées au calculateur qui ajuste mal le temps de préchauffage.
Entretien préventif recommandé
Un entretien régulier prolonge la durée de vie de vos bougies de préchauffage. Contrairement aux idées reçues, ces composants ne durent pas éternellement. Leur remplacement préventif évite les désagréments de pannes inattendues.
La plupart des constructeurs recommandent un remplacement tous les 100 000 à 120 000 kilomètres. Cependant, si vous utilisez principalement votre véhicule pour de courts trajets urbains, envisagez un remplacement plus fréquent. Les démarrages répétés sollicitent davantage ces pièces.
Bonnes pratiques d’entretien :
- Contrôlez visuellement les bougies tous les 60 000 km
- Testez leur résistance électrique annuellement
- Remplacez-les toutes simultanément
- Utilisez uniquement des bougies de qualité équivalente origine
- Appliquez du produit anti-grippage lors du montage
- Vérifiez l’état du rail d’alimentation électrique
L’utilisation d’un filtre à carburant de qualité protège indirectement vos bougies. Un carburant propre assure une meilleure combustion et réduit l’encrassement des chambres de combustion.
Coût et choix des pièces de rechange
Le prix des bougies de préchauffage varie considérablement selon la marque et la qualité. Comptez entre 15 et 40 euros par bougie pour des pièces de qualité acceptable. Les modèles premium peuvent atteindre 60 euros pièce.
Privilégiez toujours la qualité pour ces composants essentiels. Les bougies bon marché durent rarement longtemps et peuvent endommager le moteur si elles se cassent lors du démontage. Les marques reconnues comme Bosch, NGK ou Beru offrent un excellent rapport qualité-prix.
| Type de bougie | Prix unitaire | Durée de vie | Qualité |
|---|---|---|---|
| Entrée de gamme | 10-15€ | 50 000 km | Acceptable |
| Qualité standard | 20-30€ | 100 000 km | Bonne |
| Qualité premium | 40-60€ | 150 000 km | Excellente |
N’oubliez pas d’acheter également les joints toriques qui accompagnent souvent les bougies. Ces petits éléments en caoutchouc assurent l’étanchéité et coûtent quelques euros seulement.
Ressources et documentation technique
Pour approfondir vos connaissances sur le moteur FOC, consultez le manuel d’entretien spécifique à votre modèle. Ce document technique détaille les couples de serrage exacts, les spécifications électriques et les procédures recommandées par le constructeur.
Des vidéos tutorielles en ligne montrent le remplacement des bougies sur différentes versions du moteur FOC. Regardez plusieurs vidéos avant de commencer pour identifier les variations selon les années de production. Les forums automobiles regorgent également d’informations pratiques partagées par d’autres propriétaires.
Documentation utile à consulter :
- Manuel technique Ford Focus (version diesel)
- Schémas électriques du circuit de préchauffage
- Bulletins techniques de service Ford
- Forums spécialisés Focus Club France
- Catalogues de pièces détachées en ligne
Si vous rencontrez des difficultés, ne forcez jamais. Consultez un professionnel avant de causer des dommages irréversibles. Le joint de culasse peut être endommagé si vous cassez une bougie dans son logement.
Foire aux questions
Combien de temps durent les bougies de préchauffage sur un moteur FOC ?
Les bougies de préchauffage durent généralement entre 80 000 et 120 000 kilomètres selon les conditions d’utilisation. Les trajets courts et les démarrages fréquents à froid réduisent leur longévité tandis qu’une utilisation autoroutière la prolonge.
Peut-on rouler avec une bougie de préchauffage défectueuse ?
Oui, vous pouvez rouler avec une bougie défectueuse, mais le démarrage à froid sera difficile. Le moteur peut trembler au ralenti et consommer davantage de carburant. Remplacez rapidement la bougie défaillante pour éviter d’endommager les autres composants moteur.
Comment savoir quelle bougie est défectueuse sans les démonter ?
Utilisez un multimètre pour tester la résistance électrique de chaque bougie depuis le rail. Une bougie fonctionnelle affiche environ 0,6 à 2 ohms. Une résistance infinie indique une bougie grillée. Un diagnostic électronique identifie aussi la bougie défaillante.
Les bougies de préchauffage sont-elles universelles pour tous les FOC ?
Non, chaque motorisation FOC utilise des bougies spécifiques avec des caractéristiques techniques différentes. Vérifiez toujours la référence constructeur ou le catalogue de bougies de préchauffage adapté à votre cylindrée exacte avant d’acheter.
Faut-il remplacer toutes les bougies en même temps ?
Oui, remplacez toujours les quatre bougies simultanément même si une seule semble défectueuse. Les autres bougies ont subi le même nombre de cycles et montreront rapidement des signes de faiblesse. Cette approche économise temps et argent à long terme.
Maintenant que vous connaissez parfaitement l’emplacement et l’entretien des bougies de préchauffage sur votre moteur FOC, vous êtes équipé pour diagnostiquer et résoudre les problèmes de démarrage. Commencez par un contrôle visuel simple lors de votre prochaine vidange. Cette vérification rapide vous permet d’anticiper les remplacements nécessaires avant l’hiver. Prenez le temps de choisir des bougies de qualité qui garantiront des démarrages fiables pendant de nombreuses années.
