Sur une Ford C-Max 1.6 TDCi, la vanne EGR est généralement située sur le côté gauche du moteur (vu du poste de conduite), entre le collecteur d’admission et le collecteur d’échappement. Cette pièce cylindrique métallique est fixée par quelques boulons et raccordée à plusieurs durites. Elle mesure environ 10 à 15 cm de hauteur et porte souvent l’inscription EGR ou un code-barres du fabricant.
La vanne EGR représente un composant essentiel du système antipollution de votre Ford C-Max. Son emplacement précis peut varier légèrement selon l’année de fabrication, mais elle reste toujours accessible depuis le compartiment moteur, généralement sans nécessiter de démontage majeur.
Qu’est-ce que la vanne EGR ?
La vanne EGR (Exhaust Gas Recirculation) constitue une pièce du système de dépollution. Elle recycle une partie des gaz d’échappement vers l’admission du moteur. Cette technique réduit les émissions d’oxydes d’azote en abaissant la température de combustion.
Imaginez la vanne EGR comme un robinet intelligent qui dose précisément la quantité de gaz d’échappement à réintroduire dans le moteur. Elle s’ouvre et se ferme selon les besoins, contrôlée par le calculateur électronique de votre véhicule.
Sur le moteur 1.6 TDCi de la Ford C-Max, cette pièce joue un rôle particulièrement important. Les moteurs diesel produisent naturellement plus d’oxydes d’azote que les moteurs essence. La valve EGR compense ce problème en recyclant jusqu’à 30% des gaz d’échappement lors de certaines phases de conduite.
| Composant | Fonction | Matériau |
|---|---|---|
| Corps de vanne | Contient le mécanisme | Aluminium ou acier inoxydable |
| Actionneur électrique | Contrôle l’ouverture | Plastique et composants électroniques |
| Joints | Assure l’étanchéité | Graphite ou silicone haute température |
Pourquoi l’emplacement de la vanne EGR est-il important ?
Connaître l’emplacement exact de la vanne EGR vous permet de diagnostiquer rapidement les problèmes. Quand votre Ford C-Max présente des symptômes comme une perte de puissance, un ralenti instable ou un voyant moteur allumé, vous pouvez vérifier visuellement l’état de cette pièce.
L’accessibilité de la vanne EGR sur le C-Max 1.6 TDCi facilite grandement son entretien. Contrairement à certains véhicules où elle est cachée sous d’autres composants, Ford a placé cette pièce de manière relativement accessible. Vous pouvez la nettoyer ou la remplacer sans démonter la moitié du moteur.
Cette position présente également des avantages économiques. Un mécanicien passera moins de temps à démonter des éléments annexes, ce qui réduit le coût de la main-d’œuvre. Pour les bricoleurs expérimentés, cela représente une intervention réalisable à domicile avec des outils basiques.
Comment localiser précisément la vanne EGR sur votre C-Max
Ouvrez le capot de votre Ford C-Max et positionnez-vous face au moteur. Regardez vers le côté gauche (côté conducteur). La vanne EGR se trouve généralement entre le haut du moteur et le pare-feu, légèrement décalée vers l’avant.
Voici les étapes pour identifier la vanne EGR avec certitude :
- Repérez le collecteur d’admission en plastique noir situé sur le dessus du moteur
- Suivez les durites qui partent du collecteur d’échappement
- Cherchez une pièce métallique cylindrique d’environ 10 cm de diamètre
- Vérifiez la présence d’un connecteur électrique sur le dessus ou le côté
- Confirmez qu’elle est reliée par des durites aux collecteurs d’admission et d’échappement

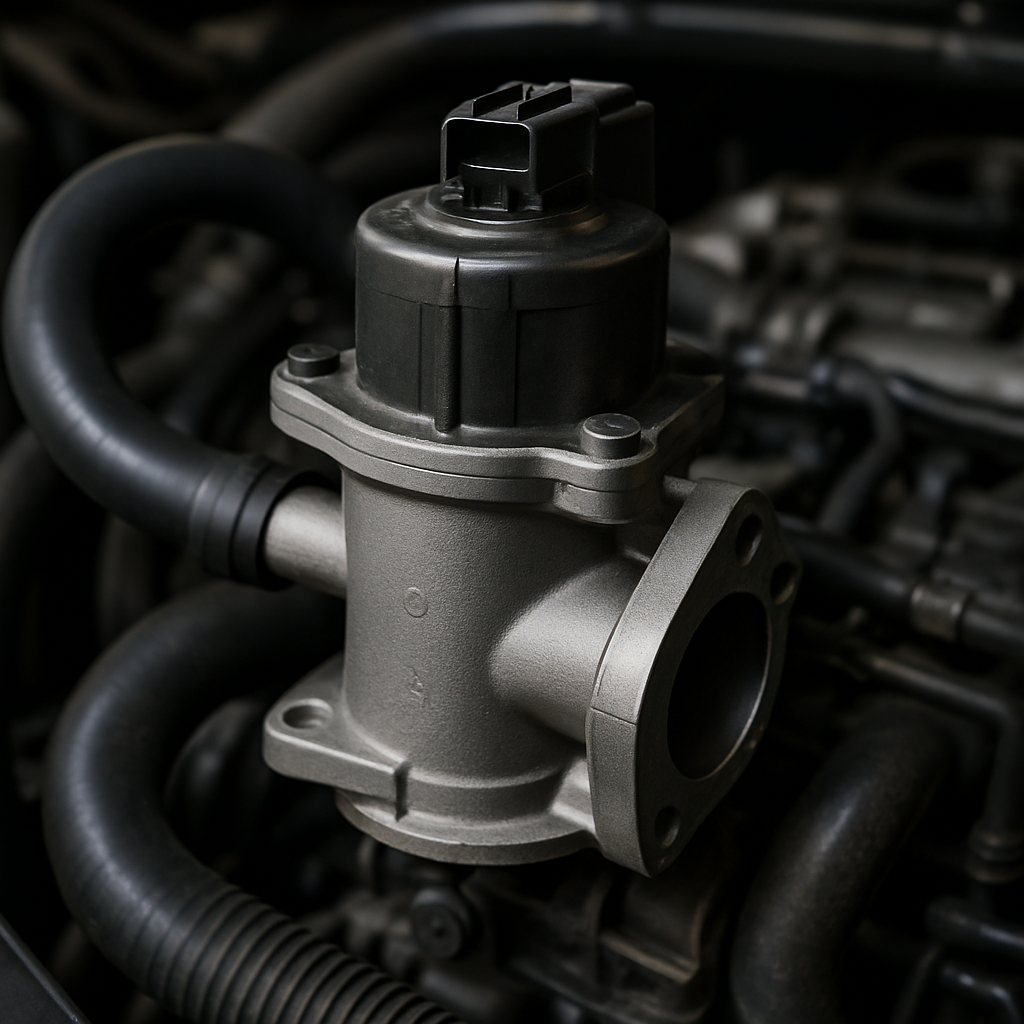

La vanne EGR du 1.6 TDCi présente des caractéristiques distinctives. Elle possède généralement un corps en aluminium avec une finition grisâtre ou argentée. Son actionneur électrique, visible sur la partie supérieure, ressemble à une petite boîte noire avec un connecteur à plusieurs broches.
| Élément d’identification | Description |
|---|---|
| Forme | Cylindrique ou légèrement ovale |
| Taille | 10-15 cm de hauteur, 8-10 cm de diamètre |
| Couleur | Gris métallique ou aluminium brossé |
| Connexions | 2-3 durites + 1 connecteur électrique |
| Fixation | 2-3 boulons Torx ou hexagonaux |
Conseil de pro : Selon Jean-Marc, mécanicien spécialisé Ford depuis 15 ans, « Avant de toucher à la vanne EGR, prenez une photo de son emplacement et de ses connexions avec votre téléphone. Cela vous évitera bien des tracas lors du remontage, surtout si vous devez débrancher plusieurs durites. »
Les signes qu’il faut inspecter votre vanne EGR
Votre Ford C-Max communique avec vous quand la vanne EGR rencontre un problème. Plusieurs symptômes doivent vous alerter et vous pousser à localiser cette pièce pour l’inspecter.
Le symptôme le plus courant reste le voyant moteur allumé sur le tableau de bord. Un diagnostic électronique révèlera alors un code d’erreur lié au système EGR. Mais d’autres signes apparaissent souvent avant l’allumage du voyant.
Voici les principaux indicateurs d’une vanne EGR défaillante :
- Perte de puissance notable, surtout en accélération
- Ralenti instable ou calage au point mort
- Consommation de carburant anormalement élevée
- Fumée noire à l’échappement lors des accélérations
- Démarrage difficile, particulièrement à froid
- Vibrations inhabituelles du moteur
- Odeur forte de gaz d’échappement
Le problème le plus fréquent sur les C-Max 1.6 TDCi concerne l’encrassement de la vanne EGR. Avec le temps, la suie s’accumule et bloque partiellement ou totalement le mécanisme. Cette situation survient généralement après 80 000 à 120 000 kilomètres, selon votre style de conduite.
Les trajets courts répétés aggravent ce phénomène. Si vous utilisez principalement votre C-Max pour des déplacements urbains de moins de 10 kilomètres, la vanne EGR s’encrasse plus rapidement. Le moteur n’atteint pas sa température optimale, favorisant l’accumulation de résidus.
Premiers pas pour accéder à la vanne EGR
Avant de commencer toute intervention sur la vanne EGR, prenez quelques précautions essentielles. Assurez-vous que le moteur est complètement froid. Les composants du système d’échappement restent brûlants pendant plusieurs heures après l’arrêt du véhicule.
Préparez votre espace de travail et rassemblez les outils nécessaires :
- Jeu de clés Torx (T20 à T30 généralement)
- Jeu de douilles avec cliquet
- Tournevis plats et cruciformes
- Lampe frontale ou lampe d’inspection
- Gants de protection
- Chiffons propres
- Produit dégraissant pour moteur
- Appareil photo ou smartphone
Pour améliorer l’accès à la vanne EGR sur votre C-Max, vous devrez peut-être retirer quelques éléments. Le cache moteur en plastique constitue le premier obstacle. Il se retire facilement en dévissant quelques clips ou vis. Certaines durites d’air peuvent également gêner l’accès.
Débranchez toujours la batterie avant d’intervenir sur des composants électriques. Retirez la borne négative (noire) et attendez au moins 5 minutes avant de toucher au connecteur de la vanne EGR. Cette précaution évite les courts-circuits et réinitialise certains systèmes électroniques.
Astuce d’expert : D’après Sophie, technicienne diagnosticienne automobile, « Pour faciliter le démontage des boulons de la vanne EGR souvent grippés par la chaleur, vaporisez du dégrippant WD-40 ou similaire 24 heures avant l’intervention. Cela pénètre dans les filetages et divise par deux l’effort nécessaire. »
Erreurs courantes à éviter lors de l’intervention
De nombreux propriétaires de Ford C-Max commettent des erreurs qui compliquent inutilement l’intervention sur la vanne EGR. Connaître ces pièges vous fera économiser du temps et de l’argent.
Forcer sur les boulons grippés représente l’erreur numéro un. Les fixations de la vanne EGR subissent des cycles thermiques extrêmes. Elles se grippent facilement. Si vous forcez avec une clé, vous risquez de casser le boulon. Utilisez systématiquement du dégrippant et laissez agir.
Négliger l’état des joints constitue une autre faute fréquente. Même si vous nettoyez simplement la vanne sans la remplacer, vérifiez les joints d’étanchéité. Un joint abîmé provoque des fuites qui perturbent le fonctionnement du moteur et déclenchent le voyant moteur.
Oublier de nettoyer les conduits réduit l’efficacité de l’intervention. Nettoyer la vanne EGR sans nettoyer les conduits d’admission et d’échappement revient à changer le filtre à air sans nettoyer le boîtier. La saleté présente dans les conduits encrasse rapidement la vanne nettoyée.
| Erreur | Conséquence | Solution |
|---|---|---|
| Débrancher la vanne sans diagnostic | Voyant moteur permanent, perte de puissance | Toujours effectuer un diagnostic avant toute intervention |
| Utiliser des produits abrasifs pour nettoyer | Rayures compromettant l’étanchéité | Privilégier les nettoyants spécifiques pour vanne EGR |
| Réinstaller sans effacer les codes défaut | Voyant reste allumé même après réparation | Utiliser une valise diagnostic pour effacer les codes |
| Serrer excessivement les boulons | Déformation du corps de vanne, fissures | Respecter le couple de serrage recommandé (environ 8-10 Nm) |
Intervenir sans diagnostic préalable peut également vous induire en erreur. Parfois, le problème ne vient pas de la vanne EGR elle-même mais d’un capteur défaillant ou d’un problème électrique. Un diagnostic avec une valise OBD confirme l’origine du dysfonctionnement.
Réutiliser de vieux joints après démontage garantit presque à coup sûr une fuite. Les joints d’étanchéité de la vanne EGR sont conçus pour un usage unique. Leur compression lors du premier montage les déforme. Même s’ils semblent en bon état, remplacez-les systématiquement.
Ressources et étapes suivantes
Une fois la vanne EGR localisée et inspectée, plusieurs options s’offrent à vous selon son état. Si elle présente un encrassement léger à modéré, un nettoyage suffira. Les garages facturent généralement entre 80 et 150 euros pour cette prestation sur un C-Max.
Pour un nettoyage à domicile, vous aurez besoin de produits spécifiques. Les nettoyants pour vanne EGR se trouvent dans tous les centres auto. Comptez environ 15 à 25 euros pour un bidon de 500 ml. Prévoyez également des joints de remplacement, disponibles en kit pour 10 à 20 euros.
Si la vanne EGR est trop endommagée, le remplacement devient nécessaire. Une vanne EGR neuve d’origine Ford coûte entre 250 et 400 euros. Les alternatives de marques équipementières (Pierburg, Valeo, Bosch) proposent une qualité équivalente pour 150 à 250 euros. Ajoutez 100 à 200 euros de main-d’œuvre selon les garages.
Pour approfondir vos connaissances sur l’entretien de votre Ford C-Max 1.6 TDCi, explorez d’autres composants liés au système antipollution. Le filtre à particules travaille en synergie avec la vanne EGR. Sa maintenance régulière prolonge la durée de vie de l’ensemble du système d’échappement.
Les sondes à oxygène fournissent au calculateur les informations nécessaires pour piloter correctement la vanne EGR. Un dysfonctionnement de ces sondes perturbe l’ensemble du système de dépollution. Vérifiez leur état lors de l’entretien de la vanne EGR.
Le débitmètre d’air joue également un rôle dans le bon fonctionnement de la vanne EGR. Il mesure la quantité d’air entrant dans le moteur, permettant au calculateur d’ajuster l’ouverture de la vanne. Un débitmètre défectueux provoque des symptômes similaires à une vanne EGR encrassée.
N’hésitez pas à consulter le manuel d’entretien de votre véhicule. Ford recommande certaines vérifications à intervalles réguliers. Bien que le constructeur ne prévoie pas de maintenance préventive spécifique pour la vanne EGR, une inspection visuelle tous les 60 000 kilomètres permet d’anticiper les problèmes.
Rejoignez également les forums et communautés en ligne dédiés à la Ford C-Max. D’autres propriétaires partagent leurs expériences, leurs astuces et leurs recommandations de mécaniciens compétents. Ces échanges s’avèrent précieux pour résoudre des problèmes spécifiques à ce modèle.
Foire aux questions
Peut-on rouler avec une vanne EGR défectueuse ?
Techniquement oui, mais votre C-Max perdra en puissance et consommera davantage. Le voyant moteur restera allumé et vous ne passerez pas le contrôle technique. Réparez rapidement pour éviter d’endommager d’autres composants comme le turbocompresseur.
Combien coûte le remplacement d’une vanne EGR sur C-Max 1.6 TDCi ?
Entre 250 et 600 euros tout compris selon la qualité de la pièce choisie et le garage. Une pièce d’origine coûte plus cher mais garantit une durabilité optimale. Les pièces alternatives de qualité offrent un bon compromis prix-performance.
À quelle fréquence nettoyer la vanne EGR ?
Aucune fréquence officielle n’existe, mais inspectez-la tous les 80 000 à 100 000 kilomètres. Si vous roulez principalement en ville, contrôlez-la plus fréquemment. Les trajets autoroutiers réguliers réduisent naturellement l’encrassement en maintenant le moteur à température optimale.
Quels outils faut-il pour démonter la vanne EGR ?
Un jeu de clés Torx (particulièrement T20 et T25), des douilles de 10 et 13 mm, du dégrippant et une lampe suffisent généralement. Ajoutez des gants de protection car les résidus sont salissants et irritants pour la peau.
Le nettoyage de la vanne EGR résout-il définitivement le problème ?
Le nettoyage offre une solution temporaire efficace si la vanne n’est pas mécaniquement endommagée. Elle fonctionnera normalement pendant 30 000 à 60 000 kilomètres supplémentaires. Cependant, une vanne avec un actionneur défaillant nécessite un remplacement complet pour un résultat durable.
Maintenant que vous savez précisément où trouver la vanne EGR sur votre Ford C-Max 1.6 TDCi, vous pouvez intervenir en toute confiance ou dialoguer efficacement avec votre mécanicien. Cette connaissance vous permet d’anticiper les problèmes et de maintenir votre véhicule en parfait état de fonctionnement. Pour toutes vos interventions, choisissez des pièces détachées de qualité qui garantiront longévité et performance à votre C-Max.
