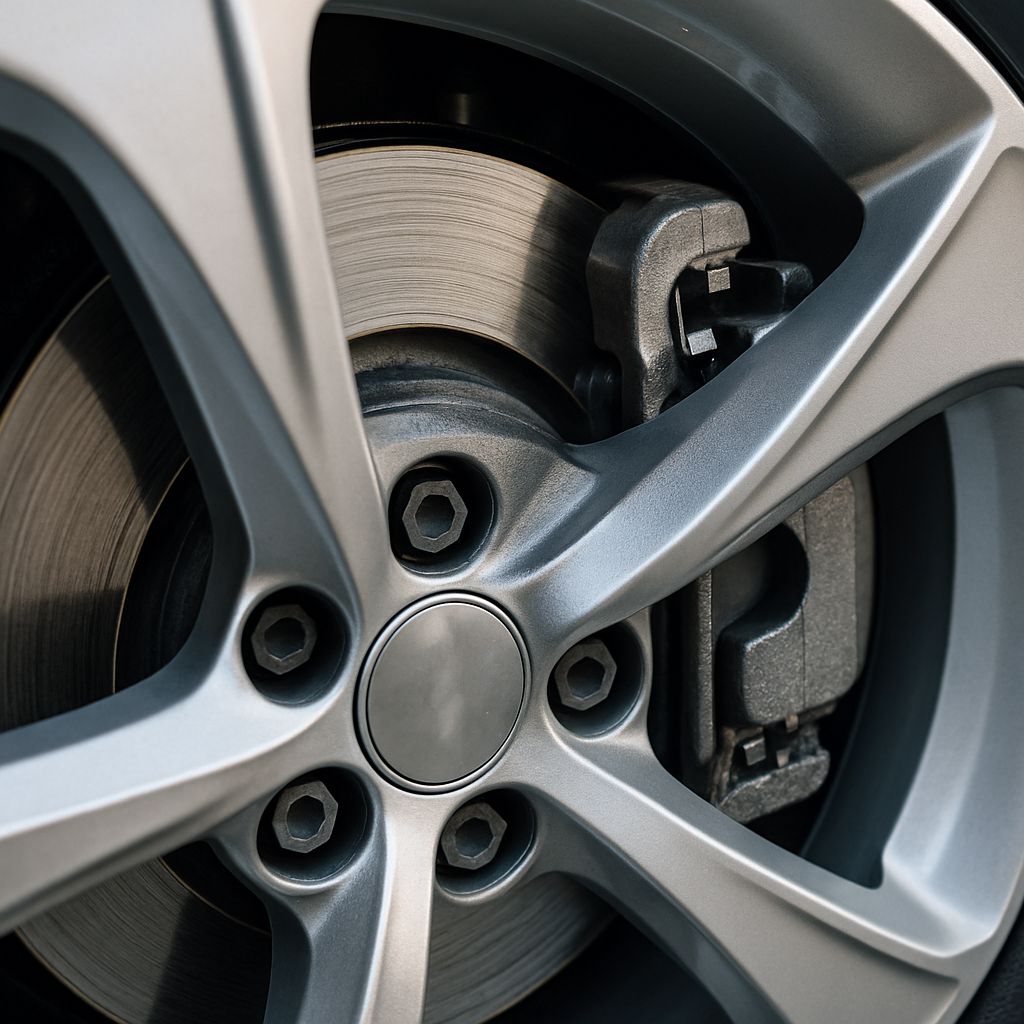

Les plaquettes de frein se trouvent à l’intérieur de l’étrier de frein, positionnées de chaque côté du disque de frein sur les roues avant et arrière de votre voiture. Ces pièces essentielles pressent contre le disque rotatif pour ralentir ou arrêter votre véhicule. Pour les localiser, regardez à travers les rayons de vos roues : vous apercevrez l’étrier métallique qui contient les plaquettes, serrant le disque brillant.
Qu’est-ce que les plaquettes de frein exactement ?
Les plaquettes de frein sont des composants du système de freinage qui transforment l’énergie cinétique en chaleur par friction. Imaginez-les comme les semelles de chaussures qui s’usent avec le temps. Chaque plaquette possède un support métallique recouvert d’un matériau de friction spécial.
Ces pièces travaillent en duo : deux plaquettes encadrent le disque de frein. Quand vous appuyez sur la pédale de frein, un piston hydraulique pousse les plaquettes contre le disque rotatif. Cette pression génère la friction nécessaire pour ralentir votre voiture.
Les plaquettes de frein mesurent généralement entre 8 et 12 millimètres d’épaisseur quand elles sont neuves. Leur matériau de friction peut être organique, semi-métallique ou céramique selon le modèle de voiture.
Pourquoi leur emplacement est-il important ?
Connaître l’emplacement des plaquettes de frein vous permet d’inspecter visuellement leur état sans démonter la roue. Cette connaissance vous aide également à comprendre les bruits suspects qui proviennent de vos roues.
L’accessibilité des plaquettes varie selon le type de véhicule. Sur certaines voitures, vous pouvez les voir directement à travers les jantes. Sur d’autres, vous devrez retirer la roue pour une inspection complète.
Leur position stratégique à proximité de la roue facilite leur remplacement lors des opérations de maintenance. Cette conception permet aussi une dissipation efficace de la chaleur générée pendant le freinage.
Comment repérer visuellement vos plaquettes
Pour localiser vos plaquettes sans démonter quoi que ce soit, garez votre voiture sur une surface plane et tournez le volant à fond vers la gauche ou la droite. Cette manœuvre améliore la visibilité à travers les rayons de la jante.
Regardez à travers les ouvertures de votre roue. Vous verrez un composant métallique en forme de pince : c’est l’étrier de frein. Les plaquettes se cachent à l’intérieur, de part et d’autre du disque brillant.
Voici ce que vous devriez observer :
- Un disque métallique brillant qui tourne avec la roue
- Un étrier fixe qui chevauche le disque
- Le bord des plaquettes visible entre l’étrier et le disque
- Deux tuyaux hydrauliques reliés à l’étrier
Différences entre freins avant et arrière
Les plaquettes avant et arrière occupent la même position relative, mais leur taille diffère. Les freins avant supportent 60 à 70% de l’effort de freinage, donc leurs plaquettes sont généralement plus grandes et s’usent plus rapidement.
Sur certaines voitures anciennes, les roues arrière utilisent des machoires de frein à tambour plutôt que des plaquettes. Dans ce cas, vous ne verrez pas de disque brillant à l’arrière, mais un tambour cylindrique fermé.
| Caractéristique | Freins avant | Freins arrière |
|---|---|---|
| Taille des plaquettes | Plus grandes | Plus petites |
| Vitesse d’usure | Rapide (2-3 ans) | Lente (4-6 ans) |
| Visibilité | Souvent facile | Variable selon modèle |
| Coût de remplacement | Modéré | Généralement moins cher |
Les composants qui entourent les plaquettes
Pour mieux comprendre l’emplacement, familiarisez-vous avec les pièces voisines. L’étrier de frein abrite les plaquettes et contient le piston hydraulique. Ce piston reçoit la pression du maitre cylindre de frein quand vous appuyez sur la pédale.
Le disque de frein, fixé au moyeu de roue, tourne solidairement avec la roue. Les disques de frein peuvent être pleins ou ventilés selon le modèle. Les disques ventilés possèdent des ailettes internes pour mieux dissiper la chaleur.
Entre l’étrier et la plaquette, vous trouverez parfois un témoin d’usure. Ce petit capteur émet un signal sonore ou lumineux quand les plaquettes deviennent trop fines.
Comment accéder physiquement aux plaquettes
Pour inspecter ou remplacer vos plaquettes, vous devrez retirer la roue. Cette opération nécessite un cric, une chandelle de sécurité et une clé adaptée à vos boulons de roue.
Voici les étapes pour accéder aux plaquettes :
- Desserrez légèrement les boulons de roue avant de soulever le véhicule
- Levez la voiture avec le cric et installez une chandelle
- Retirez complètement les boulons et la roue
- Localisez l’étrier de frein fixé derrière le disque
- Repérez les deux boulons qui maintiennent l’étrier
Une fois la roue retirée, les plaquettes deviennent parfaitement visibles. Vous pourrez mesurer leur épaisseur et vérifier leur état d’usure sans difficulté.
« Après 20 ans de mécanique, je conseille toujours de vérifier l’épaisseur des plaquettes tous les 10 000 km. Regardez à travers la roue avec une lampe torche : si vous voyez moins de 3 mm de matériau de friction, planifiez un remplacement rapidement. Ne attendez jamais le grincement métallique, car à ce stade, vous risquez d’endommager les disques qui coûtent trois fois plus cher. » – Jean-Marc, mécanicien spécialisé en systèmes de freinage
Reconnaître les différents types de systèmes de freinage
Tous les véhicules n’utilisent pas le même système. Les voitures modernes possèdent généralement quatre freins à disque. Les modèles plus anciens ou économiques combinent freins à disque à l’avant et freins à tambour à l’arrière.
Sur un système à tambour, vous ne trouverez pas de plaquettes mais des mâchoires qui pressent contre l’intérieur d’un cylindre. Ce système est complètement fermé, donc invisible de l’extérieur.
| Type de système | Emplacement des éléments | Visibilité |
|---|---|---|
| Freins à disque | Étrier + plaquettes visibles | Bonne à travers la jante |
| Freins à tambour | Mâchoires cachées dans tambour | Aucune sans démontage |
| Système mixte | Disques avant, tambours arrière | Partielle |
Signes d’usure visibles depuis l’extérieur
Même sans retirer la roue, certains indices révèlent l’état de vos plaquettes. Avec une bonne lumière et un angle approprié, vous pouvez estimer l’épaisseur restante.
Recherchez ces indicateurs visuels :
- Épaisseur de matériau inférieure à 3 millimètres
- Surface inégale ou cannelée sur la plaquette
- Poussière noire excessive autour de la jante
- Rainure profonde dans le disque de frein
- Trace de rouille importante sur les bords du disque
La poussière de frein normale apparaît grise ou bronze. Une poudre noire excessive suggère une usure rapide ou des plaquettes de mauvaise qualité.
Premiers pas pour inspecter vos plaquettes
Si vous débutez dans l’entretien automobile, commencez par une inspection visuelle simple. Nul besoin d’outils sophistiqués pour cette première étape.
Préparez-vous avec ce matériel basique :
- Une lampe torche puissante
- Un miroir de poche (optionnel mais utile)
- Des gants pour protéger vos mains
- Un mètre ruban ou une règle flexible
Choisissez un moment de la journée avec une bonne luminosité naturelle. Tournez le volant pour dégager l’accès visuel. Éclairez l’intérieur de la roue avec votre lampe et repérez le sandwich formé par l’étrier, les plaquettes et le disque.
Si vous possédez des jantes avec de grandes ouvertures, l’inspection sera aisée. Les jantes pleines ou à rayons fins nécessiteront peut-être le retrait de la roue pour une vérification complète.
« Dans mon atelier, je vois régulièrement des clients qui ont attendu trop longtemps avant de vérifier leurs plaquettes. Le symptôme classique ? Un grincement aigu au freinage. Mais sachez qu’à ce stade, le métal de la plaquette usée raye déjà votre disque. Investissez 5 minutes chaque mois pour regarder vos plaquettes à travers les jantes. Vous économiserez des centaines d’euros en disques préservés. » – Sophie, responsable technique en centre auto
Erreurs courantes à éviter
Beaucoup de propriétaires confondent les éléments du système de freinage. Certains pensent que le disque brillant est la plaquette, alors qu’il s’agit de deux pièces distinctes travaillant ensemble.
Ne faites pas ces erreurs fréquentes :
- Confondre le disque de frein avec la plaquette
- Négliger de vérifier les freins arrière (ils s’usent aussi)
- Attendre un bruit pour inspecter (trop tard à ce stade)
- Comparer visuellement les plaquettes avant et arrière (elles diffèrent)
- Oublier de vérifier l’étrier qui peut se gripper
Autre piège : certains croient que la poussière sur les jantes indique toujours un problème. En réalité, tous les freins génèrent de la poussière. C’est l’excès soudain qui doit alerter.
N’essayez jamais de mesurer l’épaisseur des plaquettes pendant que le véhicule est en mouvement. Cette pratique dangereuse ne donne aucune information fiable et présente des risques évidents.
Outils pour mesurer l’usure avec précision
Pour une évaluation exacte, les professionnels utilisent des outils spécifiques. Vous pouvez également vous procurer ces instruments à prix abordable.
| Outil | Usage | Précision | Prix approximatif |
|---|---|---|---|
| Pied à coulisse | Mesure l’épaisseur exacte | ±0,1 mm | 15-40 € |
| Jauge d’épaisseur | Estimation rapide | ±0,5 mm | 5-15 € |
| Miroir d’inspection | Voir zones cachées | Visuel | 10-25 € |
| Lampe LED flexible | Éclairage précis | – | 15-30 € |
Ces outils vous permettront de contrôler régulièrement vos plaquettes sans visiter un garage. Un pied à coulisse de qualité moyenne suffit amplement pour mesurer l’épaisseur restante du matériau de friction.
Relation entre plaquettes et autres composants de freinage
Les plaquettes ne fonctionnent pas seules. Elles font partie d’un système hydraulique complexe qui commence à la pédale et se termine aux roues. Comprendre cette chaîne vous aide à diagnostiquer les problèmes.
Quand vous appuyez sur la pédale, le liquide sous pression circule depuis le maître-cylindre jusqu’aux pistons de l’étrier. Ces pistons poussent les plaquettes contre le disque. La durite de frein transporte ce liquide sous haute pression.
Si vos plaquettes s’usent de façon inégale, le problème peut venir de l’étrier grippé ou des silent blocs de suspension usés. Une inspection complète examine tous ces éléments simultanément.
Calendrier de vérification recommandé
Les fabricants automobiles suggèrent un contrôle visuel tous les 10 000 kilomètres. Cette fréquence peut sembler excessive, mais elle prévient les surprises coûteuses.
Adaptez ce calendrier selon votre usage :
- Conduite urbaine intensive : inspection tous les 8 000 km
- Autoroute principalement : inspection tous les 15 000 km
- Conduite sportive : inspection tous les 5 000 km
- Véhicule utilitaire chargé : inspection tous les 7 000 km
Pensez aussi à vérifier avant un long voyage. Un freinage défaillant en vacances gâche le plaisir et compromet votre sécurité. Cinq minutes d’inspection évitent des heures d’attente dans un garage inconnu.
Quand faire appel à un professionnel
Certaines situations dépassent le cadre d’une inspection personnelle. Si vous constatez ces symptômes, consultez rapidement un mécanicien qualifié.
Signes nécessitant une attention professionnelle :
- Vibrations importantes dans la pédale au freinage
- Véhicule qui tire d’un côté lors du freinage
- Pédale qui descend jusqu’au plancher
- Bruit métallique permanent même sans freiner
- Voyant de frein allumé au tableau de bord
- Liquide de frein sous le niveau minimum
Ces symptômes indiquent potentiellement des problèmes dépassant les simples plaquettes usées. L’étrier peut être grippé, le maître cylindre peut fuir, ou les disques peuvent être voilés.
Ressources pour approfondir vos connaissances
Si vous souhaitez devenir autonome dans l’entretien de votre système de freinage, plusieurs ressources existent. Les forums automobiles regorgent d’expériences partagées par d’autres propriétaires de votre modèle.
Explorez ces options d’apprentissage :
- Manuel d’entretien spécifique à votre modèle de voiture
- Vidéos tutorielles sur YouTube (recherchez votre modèle exact)
- Forums de passionnés de votre marque automobile
- Cours de mécanique de base proposés par certaines associations
- Applications mobiles de diagnostic automobile
Beaucoup de constructeurs publient des guides d’entretien en ligne gratuitement. Ces documents techniques expliquent précisément où se trouvent chaque composant et comment les inspecter correctement.
Pour les pièces de rechange, privilégiez toujours des pièces détachées de qualité équivalente à l’origine. Les plaquettes bas de gamme peuvent sembler économiques mais s’usent deux fois plus vite et freinent moins efficacement.
Foire aux questions
Peut-on voir les plaquettes sans enlever la roue ?
Oui, sur la plupart des voitures avec jantes à rayons. Tournez le volant à fond et éclairez l’intérieur de la roue avec une lampe. Vous verrez le bord des plaquettes entre l’étrier et le disque. Les jantes pleines nécessitent le démontage.
Les plaquettes arrière s’usent-elles aussi vite qu’à l’avant ?
Non, les freins avant supportent 60-70% de l’effort de freinage. Les plaquettes avant durent généralement 30 000 à 50 000 km, contre 50 000 à 80 000 km pour les arrière, selon votre conduite et votre véhicule.
Combien de plaquettes possède une voiture ?
Une voiture standard possède 8 plaquettes : 2 par roue (une de chaque côté du disque), donc 4 pour l’avant et 4 pour l’arrière. Certains véhicules anciens utilisent des tambours arrière sans plaquettes.
Quelle épaisseur minimum pour des plaquettes de frein ?
L’épaisseur minimum légale est généralement 2 mm de matériau de friction. Cependant, les professionnels recommandent le remplacement dès 3 mm pour préserver les disques et maintenir une efficacité de freinage optimale.
Faut-il remplacer les plaquettes par paires ?
Absolument. Remplacez toujours les plaquettes par essieu complet (les deux plaquettes de chaque roue avant ou arrière ensemble). Un remplacement déséquilibré provoque une usure inégale des disques et un freinage instable potentiellement dangereux.
Maintenant que vous savez exactement où chercher, prenez quelques minutes ce weekend pour jeter un œil à vos plaquettes de frein. Cette simple vérification visuelle pourrait vous épargner une réparation coûteuse et garantir votre sécurité sur la route. Si vous constatez que vos plaquettes approchent de leur limite d’usure, n’hésitez pas à consulter notre sélection de plaquettes de frein de qualité pour tous les modèles de véhicules.
