Résumé rapide : Le capteur de pression sur une Peugeot 206 1.4 HDI se trouve généralement sur la rampe d’injection, fixé au collecteur d’admission ou près du filtre à carburant. Ce composant mesure la pression du carburant pour optimiser l’injection et les performances du moteur diesel. Un capteur défectueux provoque des démarrages difficiles, une perte de puissance et une consommation excessive.
Si vous recherchez où se trouve le capteur de pression sur votre 206 1.4 HDI, vous êtes au bon endroit. Ce petit composant joue un rôle essentiel dans le bon fonctionnement de votre moteur diesel. Comprendre son emplacement et son fonctionnement vous permettra d’identifier rapidement les pannes et d’effectuer les réparations nécessaires sans perdre de temps ni d’argent.
Qu’est-ce que le capteur de pression sur une 206 1.4 HDI ?
Le capteur de pression, aussi appelé capteur de pression de rampe ou capteur MAP selon le modèle, mesure la pression du carburant dans le système d’injection de votre Peugeot 206 1.4 HDI. Ce petit appareil électronique transmet des informations précises au calculateur moteur (ECU).
Le calculateur utilise ces données pour ajuster la quantité de carburant injecté dans les cylindres. Pensez-y comme un thermomètre pour votre système d’injection : il informe constamment le cerveau du moteur de la situation.
Sur les moteurs HDI, deux types de capteurs principaux existent :
- Capteur de pression de rampe : Mesure la pression du carburant dans le common rail
- Capteur MAP : Mesure la pression d’admission d’air dans le collecteur
- Capteur de pression d’huile : Surveille la pression du lubrifiant moteur
Pour la 206 1.4 HDI, le capteur de pression de rampe est le plus critique pour les performances. Il travaille main dans la main avec l’injecteur pour garantir une combustion optimale.
Pourquoi l’emplacement du capteur de pression est-il important ?
Connaître l’emplacement exact du capteur de pression vous fait gagner du temps et de l’argent. Lorsqu’un problème survient, vous pouvez rapidement vérifier l’état du capteur sans démonter la moitié du moteur.
Un diagnostic rapide vous évite des frais de main-d’œuvre inutiles. Les garagistes facturent souvent une heure de diagnostic, alors que vous pourriez vérifier vous-même en quelques minutes. De plus, le capteur reste accessible sur la 206 1.4 HDI, contrairement à certains modèles où il faut retirer plusieurs pièces.
Les avantages de connaître son emplacement :
- Diagnostic personnel avant la visite au garage
- Vérification visuelle des connexions électriques
- Nettoyage préventif du connecteur
- Remplacement facile si nécessaire
- Économies substantielles sur la main-d’œuvre
Conseil de mécanicien : Avant de remplacer un capteur de pression, vérifiez toujours l’état du connecteur électrique. Dans 30% des cas, le problème vient d’une simple oxydation des contacts ou d’un fil débranché. Un nettoyage au contact cleaner et un peu de graisse diélectrique peuvent résoudre le problème sans frais.
Localisation précise du capteur de pression sur la 206 1.4 HDI
Sur votre Peugeot 206 équipée du moteur 1.4 HDI, le capteur de pression de rampe se trouve sur le côté droit du moteur, près de la rampe d’injection. Plus précisément, il est vissé directement sur la rampe commune qui alimente les injecteurs.
Pour le localiser facilement, ouvrez le capot et regardez vers le haut du moteur. Le capteur ressemble à un petit cylindre noir ou gris avec un connecteur électrique à trois broches. Il mesure environ 4 à 5 centimètres de long.
Voici les repères visuels pour le trouver :
| Repère | Description |
|---|---|
| Position générale | Côté droit du moteur, partie supérieure |
| Fixation | Vissé sur la rampe d’injection commune |
| Connecteur | Prise électrique à 3 fils (noir, rouge, gris) |
| Proximité | Près du filtre à carburant |
| Accessibilité | Accessible sans démontage majeur |
Le capteur MAP, quant à lui, se situe sur le collecteur d’admission, généralement à l’arrière du moteur. Il ressemble davantage à un petit boîtier carré avec un connecteur et un tuyau en caoutchouc.
Comment identifier visuellement le capteur de pression

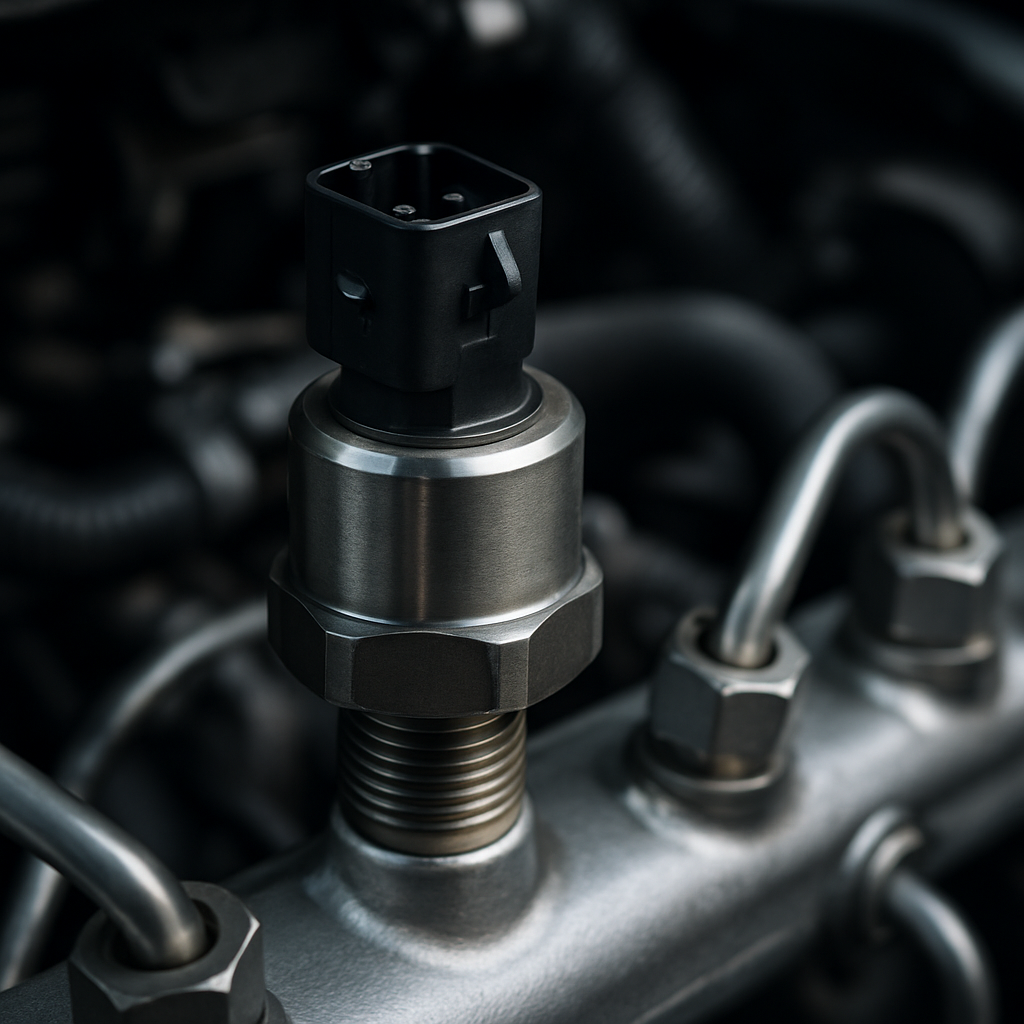

Le capteur de pression de rampe possède des caractéristiques distinctives qui permettent de l’identifier sans erreur. Sa forme cylindrique le différencie des autres composants du moteur.
Caractéristiques physiques du capteur :
- Forme : Cylindre de 40 à 50 mm de longueur
- Couleur : Généralement noir, gris métallisé ou argenté
- Connecteur : Prise électrique rectangulaire à clips
- Filetage : Vissé directement dans la rampe
- Marquage : Numéro de référence gravé sur le corps
Ne confondez pas le capteur de pression avec d’autres composants similaires. Le capteur de température est plus petit et possède seulement deux fils. Le régulateur de pression, lui, est plus gros et possède un retour de carburant.
Pour une identification certaine, suivez le faisceau électrique depuis le calculateur. Le câblage du capteur de pression est généralement gainé et protégé, car il transporte des signaux précis qui ne tolèrent aucune interférence.
Accéder au capteur de pression : étapes pratiques
Accéder au capteur de pression sur une 206 1.4 HDI reste relativement simple. Contrairement à certains moteurs modernes, vous n’avez pas besoin de démonter le cache moteur complet.
Voici les étapes pour accéder au capteur :
- Coupez le contact et attendez quelques minutes que le moteur refroidisse
- Ouvrez le capot et sécurisez-le avec la béquille
- Repérez la rampe d’injection sur le côté droit du moteur
- Localisez le connecteur électrique avec ses trois fils
- Nettoyez la zone autour du capteur pour éviter les saletés
Outils nécessaires pour intervenir :
| Outil | Usage |
|---|---|
| Clé plate 22 mm | Dévisser le capteur de la rampe |
| Tournevis plat | Déclipser le connecteur électrique |
| Chiffon propre | Nettoyer la zone de travail |
| Contact cleaner | Nettoyer les connexions électriques |
| Joint neuf | Remplacer le joint d’étanchéité |
Attention à ne pas forcer lors du démontage. Le capteur se visse dans un alésage en aluminium qui peut facilement s’endommager. Si le capteur résiste, appliquez un dégrippant et attendez quelques minutes.
Astuce de professionnel : Lors du remontage d’un capteur de pression, n’utilisez jamais de pâte à joint classique. Le capteur doit être serré avec son joint torique d’origine à un couple de 25 Nm maximum. Un serrage excessif peut fausser les mesures ou même fissurer le corps du capteur. Utilisez une clé dynamométrique pour garantir la précision.
Symptômes d’un capteur de pression défectueux
Un capteur de pression défaillant provoque des symptômes caractéristiques que tout propriétaire de 206 1.4 HDI devrait connaître. Ces signes vous alertent avant qu’une panne plus grave ne survienne.
Les symptômes les plus fréquents incluent :
- Démarrage difficile : Le moteur met plusieurs secondes avant de démarrer
- Perte de puissance : Accélérations molles, manque de reprise
- Ralenti instable : Le moteur tousse ou cale à l’arrêt
- Voyant moteur allumé : Le témoin orange reste fixe sur le tableau de bord
- Fumée noire : Excès de carburant non brûlé
- Surconsommation : Augmentation de 20 à 30% de la consommation
- Mode dégradé : Limitation de la puissance par le calculateur
Ces problèmes résultent d’informations erronées envoyées au calculateur. Quand le capteur fournit des données incorrectes, le système d’injection ne peut plus doser précisément le carburant. C’est comme cuisiner sans pouvoir mesurer les ingrédients.
Un code défaut apparaît généralement dans la mémoire du calculateur. Les codes les plus courants pour ce problème sont P0190, P0191, P0192 et P0193, qui correspondent tous à des anomalies du circuit du capteur de pression de rampe.
Diagnostic et vérification du capteur
Avant de remplacer le capteur de pression, effectuez quelques vérifications simples. Parfois, le problème vient d’un mauvais contact électrique plutôt que du capteur lui-même.
Étapes de diagnostic basique :
- Inspection visuelle : Vérifiez l’absence de fissures ou de fuite sur le capteur
- Contrôle du connecteur : Assurez-vous qu’il est bien clipsé et propre
- Test de continuité : Vérifiez que les câbles ne sont pas coupés
- Lecture des codes défauts : Utilisez une valise diagnostic pour identifier le problème précis
- Observation des paramètres : Comparez les valeurs affichées avec les valeurs normales
Valeurs normales du capteur de pression :
| Condition moteur | Pression normale |
|---|---|
| Contact mis, moteur éteint | 0 à 50 bars |
| Ralenti | 250 à 350 bars |
| Accélération modérée | 600 à 900 bars |
| Pleine charge | 1200 à 1600 bars |
Si les valeurs s’éloignent significativement de ces références, le capteur nécessite probablement un remplacement. Toutefois, vérifiez aussi l’état de la pompe haute pression, car elle peut également causer des variations anormales.
Remplacement du capteur de pression
Remplacer le capteur de pression sur une 206 1.4 HDI prend environ 30 minutes pour un bricoleur averti. Cette intervention ne demande pas de compétences mécaniques avancées.
Procédure de remplacement pas à pas :
- Débranchez la batterie pour éviter tout court-circuit
- Déclipsez le connecteur en appuyant sur la languette de sécurité
- Dévissez le capteur avec une clé plate de 22 mm
- Retirez délicatement le capteur de son logement
- Nettoyez l’orifice sur la rampe avec un chiffon propre
- Vérifiez le joint torique du nouveau capteur
- Vissez le nouveau capteur à la main puis serrez doucement
- Reconnectez le connecteur jusqu’au clic de verrouillage
- Rebranchez la batterie et démarrez le moteur
- Effacez les codes défauts avec une valise diagnostic
Points de vigilance lors du remplacement :
- Ne perdez pas le joint d’étanchéité
- Évitez de rayer l’alésage dans la rampe
- Ne touchez pas la partie sensible du capteur
- Serrez au couple recommandé (25 Nm maximum)
- Vérifiez l’absence de fuite après démarrage
Après le remplacement, effectuez un essai routier pour confirmer que les symptômes ont disparu. Le moteur devrait retrouver sa puissance normale et le voyant moteur s’éteindre après quelques cycles de roulage.
Différence entre capteur de pression et autres capteurs
Sur votre 206 1.4 HDI, plusieurs capteurs surveillent différents paramètres. Comprendre leurs rôles respectifs vous aide à mieux diagnostiquer les pannes.
Comparaison des principaux capteurs :
| Type de capteur | Fonction | Emplacement |
|---|---|---|
| Capteur de pression de rampe | Mesure la pression du carburant | Sur la rampe d’injection |
| Capteur MAP | Mesure la pression d’admission | Collecteur d’admission |
| Capteur de température | Mesure la température du moteur | Près du thermostat |
| Manocontact d’huile | Surveille la pression d’huile | Sur le bloc moteur |
| Capteur PMH | Détecte la position du vilebrequin | Près du volant moteur |
Chaque capteur joue un rôle spécifique dans le fonctionnement du moteur. Une confusion entre ces composants peut entraîner un diagnostic erroné et des dépenses inutiles. Par exemple, un problème de puissance peut venir du capteur MAP plutôt que du capteur de pression de rampe.
Coût et références du capteur de pression
Le prix d’un capteur de pression pour 206 1.4 HDI varie selon la marque et la qualité. Les pièces d’origine coûtent plus cher mais offrent une fiabilité maximale.
Fourchette de prix indicative :
- Capteur d’origine Peugeot : 80 à 150 euros
- Capteur de marque équivalente : 45 à 90 euros
- Capteur économique : 25 à 45 euros
- Main-d’œuvre garage : 50 à 100 euros
Les principales marques de qualité pour ce capteur incluent Bosch, Siemens VDO, Delphi et Continental. Ces fabricants fournissent souvent les constructeurs automobiles en première monte.
Références compatibles courantes :
- Bosch 0 281 002 568
- Delphi 9307Z523B
- Siemens VDO 5WS40039
- Peugeot 1920.GW (référence d’origine)
Privilégiez toujours des pièces détachées de qualité pour ce composant sensible. Un capteur bas de gamme peut donner des mesures imprécises et endommager le système d’injection à long terme.
Entretien préventif du système d’injection
Prolongez la durée de vie de votre capteur de pression et de tout le système d’injection en suivant quelques bonnes pratiques d’entretien.
Recommandations d’entretien :
- Utilisez du carburant de qualité : Privilégiez les stations-service reconnues
- Remplacez régulièrement le filtre : Changez le filtre à carburant tous les 30 000 km
- Évitez la panne sèche : Ne roulez jamais avec une réserve minimale
- Nettoyez les injecteurs : Utilisez un additif nettoyant tous les 15 000 km
- Contrôlez les connexions : Vérifiez les connecteurs électriques annuellement
Le carburant de mauvaise qualité est l’ennemi numéro un des systèmes d’injection modernes. Les impuretés usent prématurément les composants haute pression et peuvent boucher les injecteurs.
Erreurs fréquentes à éviter
Beaucoup de propriétaires de 206 1.4 HDI commettent des erreurs lors du diagnostic ou du remplacement du capteur de pression. Ces maladresses coûtent du temps et de l’argent.
Les erreurs courantes à éviter :
- Remplacer sans diagnostiquer : Ne changez pas le capteur au hasard, vérifiez d’abord avec une valise
- Oublier d’effacer les codes : Le voyant moteur reste allumé si vous n’effacez pas la mémoire
- Acheter une pièce incompatible : Vérifiez toujours la référence avant d’acheter
- Serrer trop fort : Un serrage excessif endommage le filetage en aluminium
- Négliger le connecteur : Un simple nettoyage suffit parfois
- Toucher la partie sensible : Les capteurs électroniques craignent les chocs
- Travailler moteur chaud : Risque de brûlure avec le système d’injection
Une autre erreur fréquente consiste à ignorer les autres causes possibles. Parfois, le problème vient de la pompe haute pression, du régulateur de pression ou même d’un simple filtre bouché.
Quand consulter un professionnel
Certaines situations nécessitent l’intervention d’un mécanicien qualifié. Reconnaître ces cas vous évite d’aggraver le problème.
Consultez un professionnel si :
- Vous n’avez pas d’outils adaptés pour le diagnostic
- Les symptômes persistent après le remplacement du capteur
- Vous constatez une fuite importante de carburant
- Le moteur refuse de démarrer complètement
- Plusieurs codes défauts apparaissent simultanément
- Vous manquez de confiance pour intervenir sur le système d’injection
Le système d’injection haute pression fonctionne à des pressions extrêmes (jusqu’à 1600 bars). Une intervention maladroite peut causer des blessures graves ou endommager sérieusement le moteur. En cas de doute, la prudence reste la meilleure option.
Ressources pour aller plus loin
Approfondissez vos connaissances sur le système d’injection de votre 206 1.4 HDI grâce à différentes ressources disponibles.
Ressources recommandées :
- Manuel d’atelier Peugeot : Documentation technique officielle avec tous les couples de serrage
- Forums spécialisés : Communautés de passionnés qui partagent leurs expériences
- Vidéos tutorielles : Démonstrations visuelles des interventions courantes
- Valise diagnostic : Investissement rentable pour un suivi régulier de votre véhicule
- Stages de mécanique : Formations pratiques pour acquérir les bases
Les forums automobiles regorgent d’informations précieuses partagées par des propriétaires qui ont rencontré les mêmes problèmes. Cependant, vérifiez toujours les informations avec des sources officielles avant d’intervenir.
Le capteur de pression peut-il se nettoyer ?
Non, le capteur de pression ne se nettoie pas. Sa partie sensible contient des composants électroniques délicats qui ne supportent aucun produit nettoyant. Seul le connecteur électrique peut être nettoyé avec un spray contact cleaner. Si le capteur est défaillant, il doit être remplacé.
Combien de temps dure un capteur de pression ?
Un capteur de pression de qualité dure généralement entre 150 000 et 250 000 kilomètres. Sa durée de vie dépend de la qualité du carburant utilisé et de l’entretien du système d’injection. Les capteurs bas de gamme peuvent tomber en panne dès 50 000 kilomètres.
Peut-on rouler avec un capteur défectueux ?
Oui, vous pouvez rouler temporairement avec un capteur défectueux, mais le calculateur passe en mode dégradé pour protéger le moteur. Les performances sont limitées, la consommation augmente et le moteur peut caler. Remplacez rapidement le capteur pour éviter d’endommager d’autres composants.
Pourquoi le capteur tombe-t-il en panne ?
Les causes principales incluent l’usure naturelle, les vibrations du moteur, l’oxydation du connecteur électrique, les variations extrêmes de température et la contamination par des impuretés du carburant. Un carburant de mauvaise qualité ou un filtre encrassé accélèrent considérablement la dégradation du capteur.
La garantie couvre-t-elle le capteur de pression ?
Sur un véhicule sous garantie constructeur, le capteur est couvert si la panne résulte d’un défaut de fabrication. Après la période de garantie, le remplacement reste à votre charge. Certaines extensions de garantie couvrent les capteurs électroniques, vérifiez votre contrat pour connaître les conditions précises.
Maintenant que vous savez précisément où se trouve le capteur de pression sur votre 206 1.4 HDI et comment l’entretenir, vous possédez les clés pour maintenir votre système d’injection en parfait état. Un diagnostic précoce des symptômes et un entretien régulier vous éviteront des pannes coûteuses. Si vous devez remplacer ce composant, vous trouverez tous les capteurs compatibles pour votre véhicule, avec des références adaptées à votre budget et à vos exigences de qualité.
