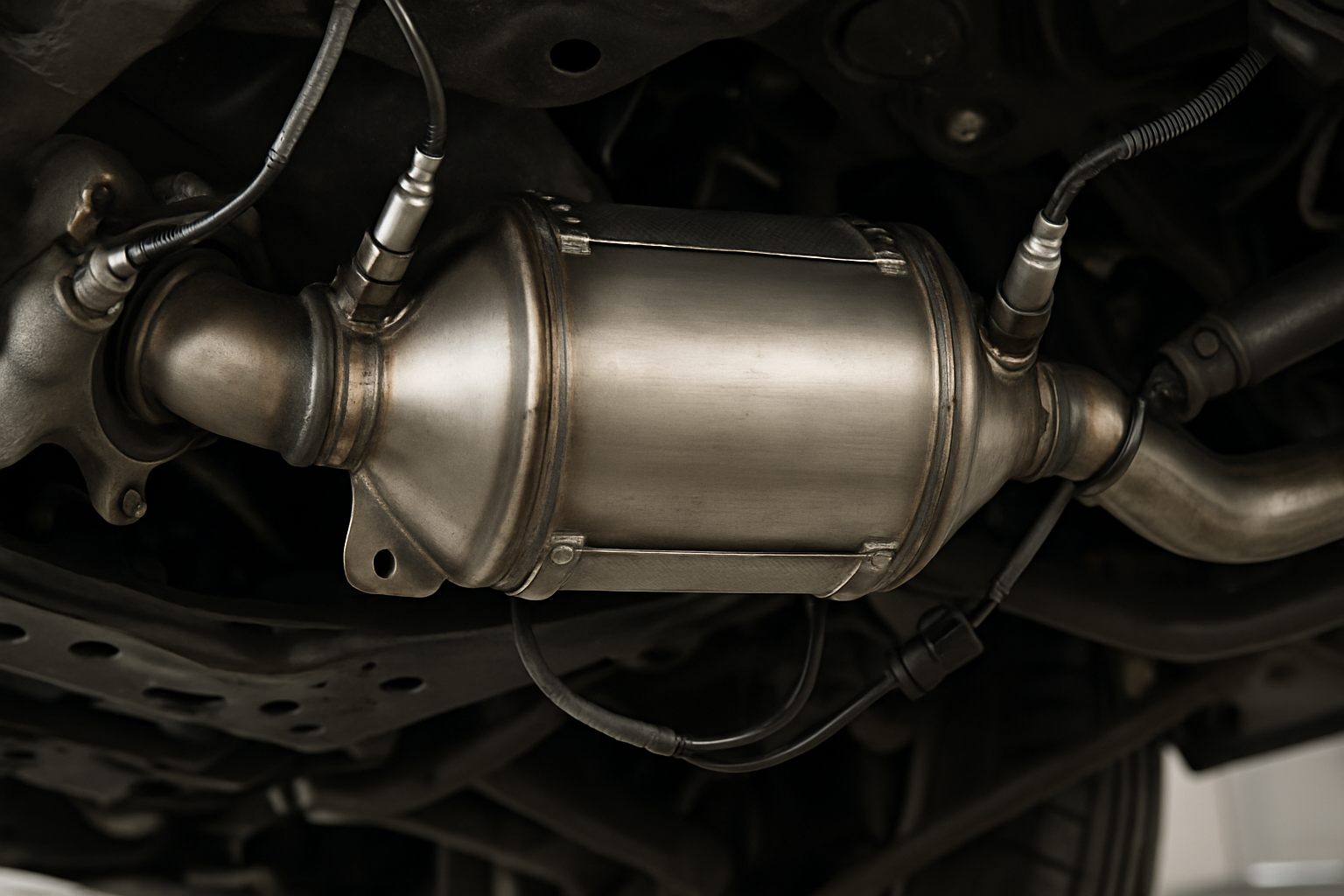

Le filtre à particules (FAP) se situe généralement sur la ligne d’échappement, entre le moteur et le silencieux, souvent à proximité du convertisseur catalytique. Sur les moteurs diesel, il est positionné après le turbo pour capturer les suies avant qu’elles ne s’échappent dans l’atmosphère. Son emplacement précis varie selon les modèles, mais vous le trouverez sous le véhicule, protégé par un bouclier thermique métallique.
Résumé rapide : Le filtre à particules (FAP ou DPF) est un élément de la ligne d’échappement installé après le moteur diesel. Il capture les particules fines et suies produites lors de la combustion. Vous le repérerez sous votre voiture, généralement entre le moteur et l’arrière du véhicule, reconnaissable à son boîtier métallique volumineux.
Qu’est-ce que le filtre à particules exactement ?
Le filtre à particules, souvent appelé FAP ou DPF (Diesel Particulate Filter), est un dispositif anti-pollution obligatoire sur les véhicules diesel depuis 2011 en Europe. Imaginez-le comme un piège microscopique qui retient les particules nocives.
Ce composant est constitué d’une structure en céramique poreuse, comparable à un filtre à café géant. Les gaz d’échappement traversent ses milliers de petits canaux qui capturent les particules fines mesurant moins de 2,5 microns.
Le FAP fonctionne selon deux phases principales :
- Phase de filtration : Les suies s’accumulent dans la structure céramique
- Phase de régénération : Les particules sont brûlées à haute température (600°C environ)
Cette régénération peut être passive (durant la conduite sur autoroute) ou active (déclenchée par le calculateur moteur). Sans ce système, les particules fines seraient rejetées directement dans l’air que nous respirons.
Pourquoi l’emplacement du FAP est-il important ?
La position du filtre à particules sur la ligne d’échappement n’est pas un hasard. Elle résulte d’une réflexion technique approfondie des constructeurs automobiles.
Un emplacement proche du moteur permet aux gaz d’arriver encore chauds, facilitant la régénération naturelle du filtre. Plus les gaz sont chauds, plus les particules se consument facilement. C’est pourquoi vous trouverez souvent le FAP juste après le turbo.
| Position du FAP | Avantages | Inconvénients |
|---|---|---|
| Proche moteur | Température élevée, régénération efficace | Risque de surchauffe, durée de vie réduite |
| Position intermédiaire | Bon compromis température/longévité | Nécessite plus d’espace sous caisse |
| Arrière du véhicule | Accès facilité pour maintenance | Température plus basse, régénération difficile |
L’accessibilité pour la maintenance joue également un rôle crucial. Un FAP trop enclavé rendra son remplacement coûteux en main-d’œuvre. Les constructeurs cherchent donc le meilleur équilibre entre performance et praticité.
Comment localiser précisément le FAP sur votre voiture ?
Trouver le filtre à particules sur votre véhicule demande un peu de méthode, mais c’est à la portée de tous. Voici les étapes pour le repérer facilement.
Première méthode : inspection visuelle
Garez votre voiture sur une surface plane et sécurisée. Si possible, utilisez un pont ou des chandelles pour accéder au dessous. Munissez-vous d’une lampe torche puissante.
- Suivez la ligne d’échappement depuis le moteur vers l’arrière
- Cherchez un boîtier métallique plus volumineux que le reste du tuyau
- Le FAP est souvent protégé par un bouclier thermique argenté ou noir
- Des capteurs sont généralement connectés avant et après le filtre
Deuxième méthode : consultation technique
Le manuel d’entretien de votre véhicule contient des schémas précis. Vous pouvez également consulter les forums spécialisés de votre marque automobile où d’autres propriétaires partagent des photos annotées.
| Type de véhicule | Emplacement typique du FAP |
|---|---|
| Berline compacte | Sous les sièges avant, côté passager |
| SUV/4×4 | Près du collecteur d’échappement, garde au sol élevée |
| Utilitaire | Position centrale, entre les deux essieux |
| Monospace | Souvent vers l’arrière pour libérer l’espace |
Conseil d’expert : « Après 15 ans d’expérience en mécanique diesel, je recommande de photographier l’emplacement du FAP dès l’achat d’un véhicule d’occasion. Cela facilite grandement le diagnostic en cas de problème futur. Notez également la présence de toute trace de fuite ou de corrosion sur les soudures du boîtier, car cela indique souvent un remplacement imminent. » – Marc Dubois, mécanicien spécialisé diesel
Les signes qui indiquent un problème de FAP
Connaître l’emplacement du filtre à particules devient crucial quand celui-ci commence à montrer des signes de défaillance. Voici les symptômes les plus courants.
Voyants au tableau de bord
Le témoin FAP s’allume sur votre tableau de bord. Ce petit voyant orange représente souvent un filtre avec des points à l’intérieur. S’il clignote, la situation est urgente.
Perte de performance moteur
Votre voiture devient molle à l’accélération. Le moteur se met en mode dégradé pour se protéger. La vitesse maximale se trouve limitée à 90 km/h dans certains cas.
Consommation anormale
- Augmentation de la consommation de carburant (jusqu’à 2L/100km supplémentaires)
- Surconsommation d’huile moteur (certains systèmes l’utilisent pour la régénération)
- Niveau du réservoir qui baisse plus vite que d’habitude
Odeurs et fumées
Une odeur âcre de brûlé se dégage pendant les phases de régénération forcée. Des fumées noires ou blanches s’échappent du pot d’échappement. Ces signes indiquent que le FAP tente de se nettoyer.
Les différences selon les marques automobiles
Chaque constructeur adopte sa propre stratégie concernant l’emplacement et la conception du filtre à particules. Ces variations influencent directement l’entretien et les coûts.
Les marques françaises (Peugeot, Citroën, Renault) placent généralement le FAP dans une position centrale, accessible depuis le dessous sans déposer d’autres éléments majeurs. Leur système utilise souvent un additif (Eolys) stocké dans un réservoir séparé.
Les constructeurs allemands (Volkswagen, BMW, Mercedes) privilégient une intégration proche du moteur. Le FAP fait parfois corps avec le catalyseur, créant une seule pièce plus compacte mais plus onéreuse à remplacer.
| Marque | Particularité FAP | Coût remplacement moyen |
|---|---|---|
| Peugeot/Citroën | Système avec additif Eolys | 800-1200€ |
| Renault | FAP sans additif, régénération passive | 700-1000€ |
| Volkswagen | FAP intégré au catalyseur | 1200-1800€ |
| BMW | Double FAP sur certains modèles | 1500-2500€ |
Les marques asiatiques (Toyota, Mazda) optent pour des solutions hybrides, combinant technologies européennes et innovations propres. Leur FAP se trouve généralement en position arrière, facilitant l’accès.
Premiers gestes pour entretenir votre FAP
Maintenant que vous savez où se trouve le filtre à particules, voici comment en prendre soin au quotidien pour prolonger sa durée de vie.
Adoptez une conduite adaptée
Roulez régulièrement sur voie rapide pendant au moins 20 minutes. Cette pratique permet au moteur d’atteindre la température nécessaire à la régénération passive. Évitez les trajets urbains exclusifs de moins de 10 km.
Utilisez le bon carburant
Privilégiez un carburant de qualité supérieure. Les additifs contenus dans les diesels premium réduisent la formation de suies. Faites le plein dans des stations reconnues pour éviter le carburant contaminé.
Surveillez les niveaux
- Contrôlez l’huile moteur toutes les deux semaines
- Vérifiez l’additif FAP (si votre modèle en utilise) tous les 5000 km
- Attention à ne pas dépasser le niveau maximal d’huile (signe de dilution par le gazole)
Planifiez l’entretien préventif
Respectez scrupuleusement les intervalles de vidange recommandés. Utilisez exclusivement une huile compatible FAP (Low SAPS). Remplacez le filtre à air selon le calendrier constructeur.
Astuce de pro : « Un truc simple que je partage avec mes clients : notez votre kilométrage actuel et programmez un rappel tous les 300-400 km pour faire un trajet d’au moins 30 minutes sur route. Cette habitude toute simple peut doubler la durée de vie du FAP. J’ai vu des filtres tenir 250 000 km avec cette méthode, alors que la moyenne se situe autour de 150 000 km. » – Sophie Martin, responsable atelier diesel
Erreurs fréquentes qui endommagent le FAP
Même en connaissant l’emplacement du filtre à particules, certaines pratiques courantes réduisent considérablement sa longévité. Voici les pièges à éviter absolument.
Ignorer le voyant FAP
C’est l’erreur numéro un. Continuer à rouler normalement quand le témoin s’allume aggrave l’encrassement. Le FAP se bouche progressivement jusqu’à nécessiter un remplacement complet. Dès l’apparition du voyant, effectuez un trajet autoroutier prolongé.
Utiliser une huile inadaptée
Les huiles classiques contiennent des additifs (soufre, phosphore, cendres sulfatées) qui encrassent irrémédiablement le FAP. Cherchez toujours la mention « Low SAPS » ou « compatibilité FAP/DPF » sur le bidon. Cette erreur coûte des centaines d’euros en réparation.
Couper le moteur pendant la régénération
Si vous sentez une odeur de brûlé ou remarquez que le ventilateur tourne après l’arrêt, votre FAP se régénère. Interrompre ce processus laisse des résidus partiellement brûlés qui durcissent et bouchent les canaux. Attendez 5 à 10 minutes supplémentaires avant de couper le contact.
Faire uniquement des petits trajets
| Type de trajet | Impact sur le FAP | Fréquence recommandée |
|---|---|---|
| Urbain < 5 km | Très néfaste, encrassement rapide | À éviter si possible |
| Péri-urbain 10-20 km | Moyen, régénération insuffisante | Compléter par trajets longs |
| Route/autoroute > 30 km | Bénéfique, permet la régénération | Au moins 1 fois par semaine |
| Autoroute soutenue > 60 km | Idéal, nettoyage optimal | 2 fois par mois minimum |
Négliger les autres filtres
Un filtre à carburant encrassé ou un filtre à air saturé perturbent la combustion. Cette combustion imparfaite génère davantage de suies qui bouchent prématurément le FAP. Changez tous les filtres selon les préconisations.
Ajouter des additifs non homologués
Le marché regorge de produits miracles censés nettoyer le FAP. Beaucoup contiennent des substances agressives qui endommagent la structure céramique. Utilisez uniquement des produits recommandés par le constructeur ou votre mécanicien de confiance.
Quand et comment remplacer le filtre à particules ?
Malgré tous vos efforts d’entretien, le FAP possède une durée de vie limitée. Savoir reconnaître le moment du remplacement vous évite des pannes coûteuses.
Signes indiquant un remplacement nécessaire
Le diagnostic électronique montre un taux de remplissage supérieur à 95% même après régénération forcée. La contre-pression dans l’échappement dépasse les valeurs normales (mesurée avec un manomètre). Le véhicule refuse de démarrer ou se met systématiquement en mode dégradé.
Procédure de remplacement
Le remplacement nécessite généralement 2 à 4 heures de main-d’œuvre selon l’accessibilité. Le mécanicien doit parfois déposer des éléments de protection, le pare-choc arrière ou même le réservoir sur certains modèles.
- Déconnexion des sondes à oxygène et capteurs de pression
- Démontage des colliers et supports de fixation
- Retrait du FAP usagé (attention, très chaud après utilisation)
- Installation du nouveau filtre avec joints neufs
- Remise à zéro des compteurs via valise diagnostic
- Test de fonctionnement et vérification d’absence de fuites
Alternatives au remplacement complet
Le nettoyage professionnel par injection de produits spécifiques coûte entre 200 et 400€. Cette solution fonctionne si le FAP n’est pas trop endommagé. Certains ateliers proposent un nettoyage par pyrolyse (four à très haute température) pour 300-500€.
La suppression du FAP est illégale en France et vous expose à des sanctions lors du contrôle technique. De plus, elle augmente la pollution et peut endommager d’autres composants comme la vanne EGR.
Ressources pour approfondir vos connaissances
Pour devenir autonome dans l’entretien de votre filtre à particules, plusieurs ressources fiables peuvent vous accompagner dans votre apprentissage.
Documentation technique officielle
Commandez le manuel d’entretien spécifique à votre modèle auprès de votre concessionnaire. Ces documents techniques contiennent les schémas exacts, les couples de serrage et les procédures de diagnostic. Bien qu’onéreux (50-150€), ils constituent la référence absolue.
Forums et communautés spécialisés
Les forums dédiés à votre marque regorgent d’informations pratiques partagées par d’autres propriétaires. Vous y trouverez des photos annotées montrant l’emplacement exact du FAP sur votre modèle, des retours d’expérience sur les pannes courantes et des recommandations de garages compétents.
Formations en ligne
Plusieurs plateformes proposent des tutoriels vidéo sur la maintenance automobile. Recherchez des contenus créés par des professionnels certifiés plutôt que des amateurs. La qualité pédagogique fait toute la différence.
Applications mobiles de diagnostic
Investissez dans un boîtier OBD (30-100€) et téléchargez une application compatible. Ces outils vous permettent de lire les codes défaut, visualiser les paramètres en temps réel (température du FAP, taux de remplissage) et suivre l’historique des régénérations.
Réseaux de garages indépendants
Les enseignes spécialisées dans le diesel possèdent l’équipement et l’expertise pour diagnostiquer précisément l’état de votre FAP. Ils proposent souvent des forfaits préventifs incluant le contrôle du système d’échappement complet.
Passez à l’action dès aujourd’hui
Vous disposez maintenant de toutes les clés pour comprendre où se trouve le filtre à particules sur votre véhicule et comment en prendre soin efficacement. La connaissance de son emplacement vous permet d’anticiper les problèmes avant qu’ils ne deviennent critiques.
Votre première action concrète ? Sortez votre lampe torche ce week-end et localisez physiquement le FAP sous votre voiture. Prenez une photo pour référence future. Vérifiez visuellement l’état général, l’absence de corrosion ou de fuite sur les raccords. Cette simple inspection de 10 minutes vous familiarisera avec cette pièce essentielle.
Planifiez ensuite votre prochain trajet longue distance pour favoriser une régénération naturelle. Notez dans votre agenda un rappel mensuel pour effectuer ce type de parcours. Cette habitude simple prolongera significéquement la durée de vie de votre filtre.
Si votre véhicule affiche déjà des symptômes inquiétants ou si le voyant FAP s’est allumé, ne tardez pas. Consultez rapidement un professionnel équipé d’un outil de diagnostic performant. Un contrôle précoce coûte bien moins cher qu’un remplacement complet.
Questions fréquemment posées
Le filtre à particules se trouve-t-il au même endroit sur tous les diesels ?
Non, l’emplacement varie selon les constructeurs et modèles. Il se situe généralement entre le moteur et le silencieux arrière, mais certaines voitures le placent très proche du moteur, d’autres vers l’arrière du véhicule.
Peut-on voir le FAP sans passer sous la voiture ?
Rarement. Le filtre à particules se trouve sous le véhicule, intégré à la ligne d’échappement. Vous devez passer dessous ou utiliser un pont élévateur pour le localiser précisément. Seuls quelques modèles ont un accès par le capot.
Combien coûte le remplacement d’un filtre à particules ?
Le prix varie entre 700€ et 2500€ selon la marque et le modèle. Les véhicules français coûtent généralement moins cher (800-1200€) que les allemands ou premium. La main-d’œuvre représente 30-40% du coût total.
Quelle est la durée de vie moyenne d’un FAP ?
Un filtre à particules bien entretenu dure entre 150 000 et 250 000 km. Cette durée dépend essentiellement du type de conduite. Les trajets courts urbains réduisent sa longévité, tandis que la conduite mixte l’optimise.
Le FAP peut-il être nettoyé au lieu d’être remplacé ?
Oui, si l’encrassement n’est pas trop avancé. Le nettoyage professionnel par injection chimique ou pyrolyse coûte 200-500€. Cette solution fonctionne dans 70% des cas. Au-delà d’un certain niveau d’obstruction, le remplacement devient inévitable.
La santé de votre moteur diesel dépend largement de l’attention que vous portez au système d’échappement. En sachant précisément où se trouve votre filtre à particules et en adoptant les bonnes pratiques d’entretien, vous économiserez des centaines d’euros tout en préservant l’environnement. Pour toute question technique ou besoin de pièces détachées de qualité, n’hésitez pas à consulter notre catalogue spécialisé qui vous guidera vers les références exactes pour votre véhicule.
